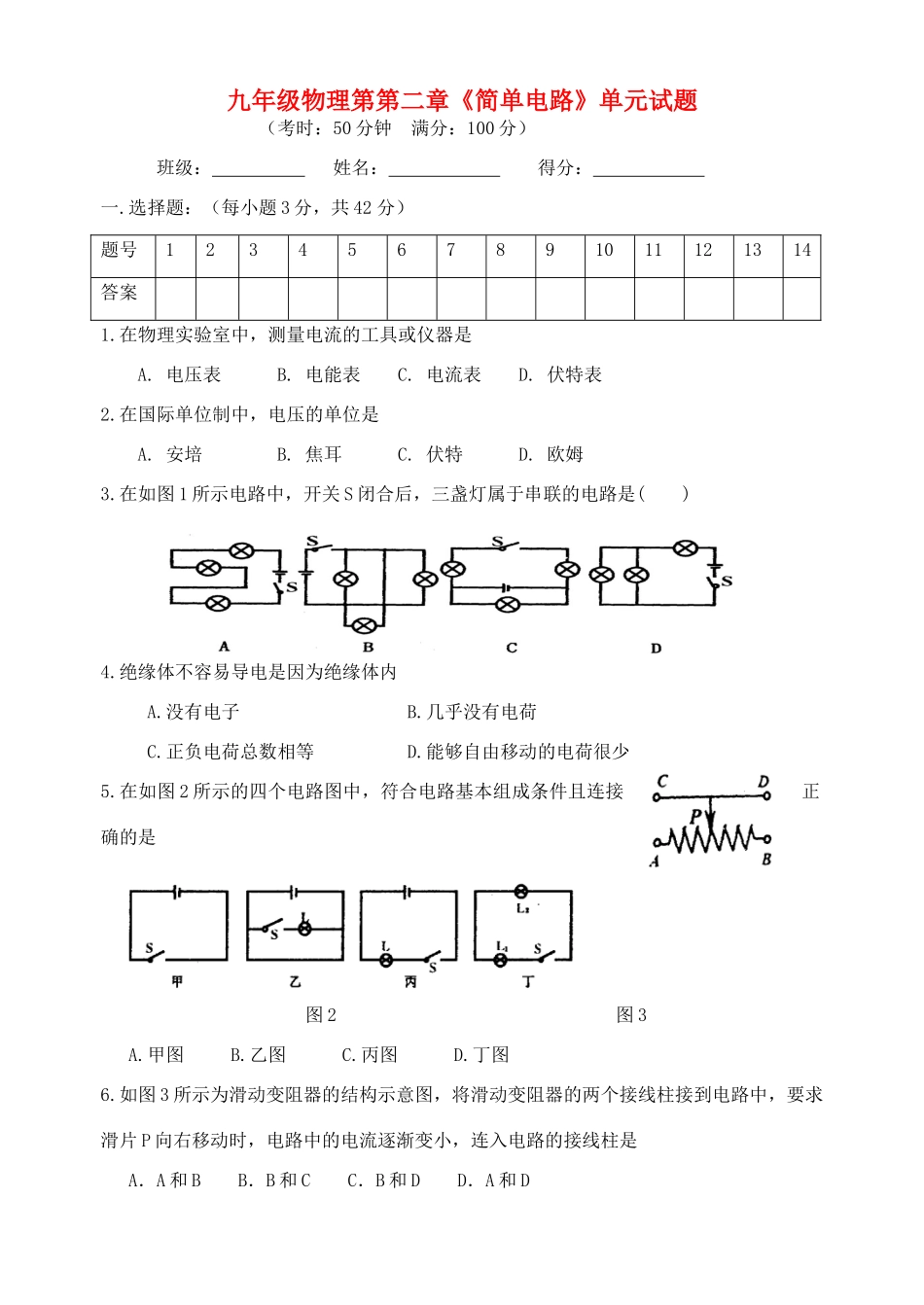

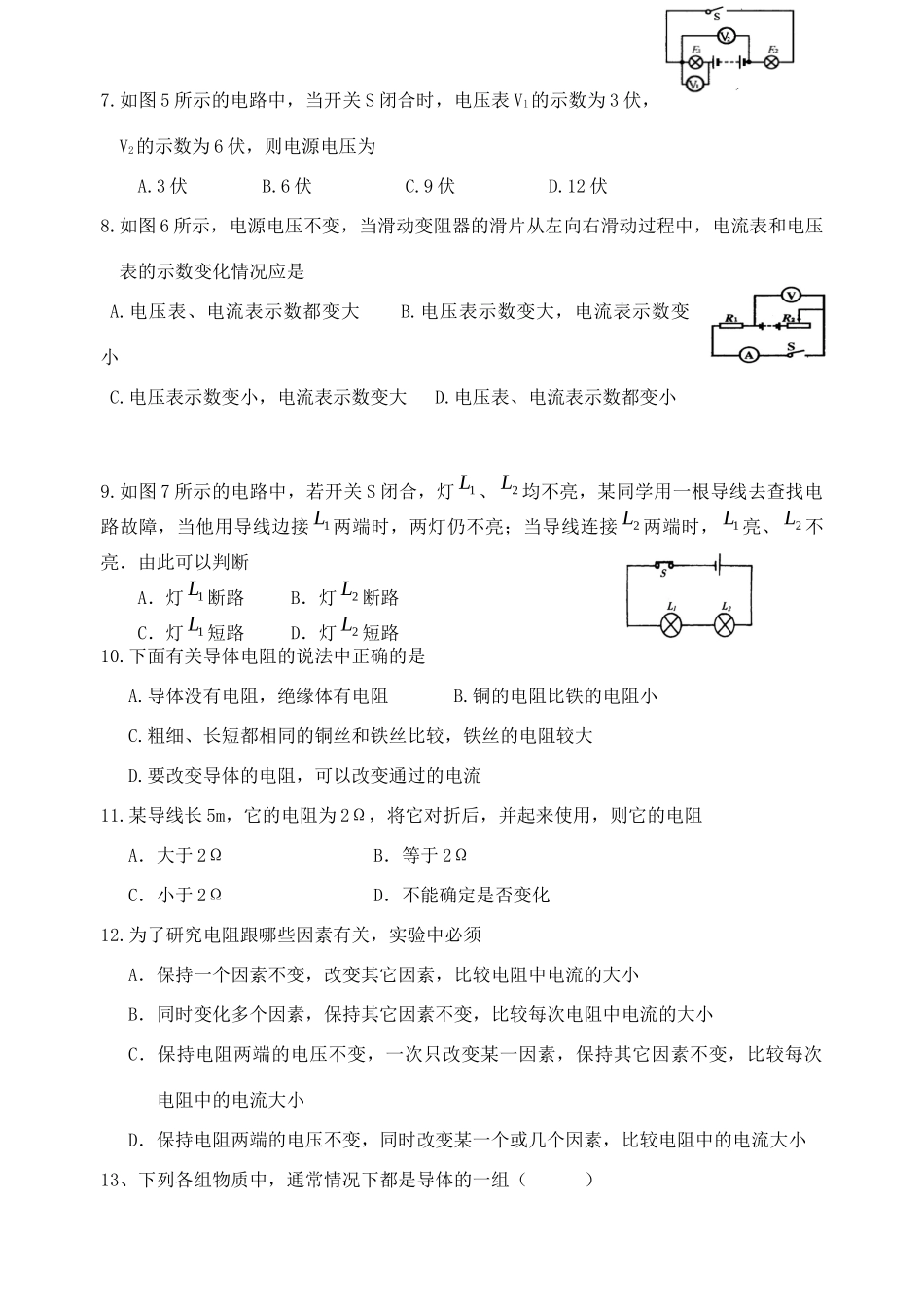

九年级物理第第二章《简单电路》单元试题（考时：50分钟满分：100分）班级：姓名：得分：一.选择题：（每小题3分，共42分）题号1234567891011121314答案1.在物理实验室中，测量电流的工具或仪器是A.电压表B.电能表C.电流表D.伏特表2.在国际单位制中，电压的单位是A.安培B.焦耳C.伏特D.欧姆3.在如图1所示电路中，开关S闭合后，三盏灯属于串联的电路是()4.绝缘体不容易导电是因为绝缘体内A.没有电子B.几乎没有电荷C.正负电荷总数相等D.能够自由移动的电荷很少5.在如图2所示的四个电路图中，符合电路基本组成条件且连接正确的是图2图3A.甲图B.乙图C.丙图D.丁图6.如图3所示为滑动变阻器的结构示意图，将滑动变阻器的两个接线柱接到电路中，要求滑片P向右移动时，电路中的电流逐渐变小，连入电路的接线柱是A．A和BB．B和CC．B和DD．A和D7.如图5所示的电路中，当开关S闭合时，电压表Vl的示数为3伏，V2的示数为6伏，则电源电压为A.3伏B.6伏C.9伏D.12伏8.如图6所示，电源电压不变，当滑动变阻器的滑片从左向右滑动过程中，电流表和电压表的示数变化情况应是A.电压表、电流表示数都变大B.电压表示数变大，电流表示数变小C.电压表示数变小，电流表示数变大D.电压表、电流表示数都变小9.如图7所示的电路中，若开关S闭合，灯1L、2L均不亮，某同学用一根导线去查找电路故障，当他用导线边接1L两端时，两灯仍不亮；当导线连接2L两端时，1L亮、2L不亮．由此可以判断A．灯1L断路B．灯2L断路C．灯1L短路D．灯2L短路10.下面有关导体电阻的说法中正确的是A.导体没有电阻，绝缘体有电阻B.铜的电阻比铁的电阻小C.粗细、长短都相同的铜丝和铁丝比较，铁丝的电阻较大D.要改变导体的电阻，可以改变通过的电流11.某导线长5m，它的电阻为2Ω，将它对折后，并起来使用，则它的电阻A．大于2ΩB．等于2ΩC．小于2ΩD．不能确定是否变化12.为了研究电阻跟哪些因素有关，实验中必须A．保持一个因素不变，改变其它因素，比较电阻中电流的大小B．同时变化多个因素，保持其它因素不变，比较每次电阻中电流的大小C．保持电阻两端的电压不变，一次只改变某一因素，保持其它因素不变，比较每次电阻中的电流大小D．保持电阻两端的电压不变，同时改变某一个或几个因素，比较电阻中的电流大小13、下列各组物质中，通常情况下都是导体的一组（）A人体、盐水、橡皮B人体、大地、油C金属大地陶瓷D盐水、人体、大地14.用一个开关能同时控制两只灯泡，那么这两只灯泡的连接方式是()。A.一定是串联B．一定是并联C.可能是串联，也可能是并联D．无法判断二.填空题（每空1分、共28分）13、组成电路总离不开______、________、_______、_______这四个元件14、影响电阻大小的因素有______、________、_______和_______15.规定：电荷移动的方向为电流的方向。16.在铅笔盒中有塑料尺、铅笔心、小刀，其中属于绝缘体的是。17、请完成下列的单位换算0.5A=_____________mA180mV=__________V=_____________kV100Ω=_____________kΩ18.某电阻两端接1．5伏电压时，它的电阻是5欧．若将这个电阻两端改接2伏电压，它的电阻是欧。19、如图两表的示数分别_______________、__________________(接小的量程)20、一节干电池两端的电压是______V；家庭照明电路的电压是______V21.某同学做“用电流表测电流”的实验，正确连接了电路，闭合开关后，电流表的示数如图（上面中间的一个图）所示．由此可以看出实验中存在的问题是______________。22.在如图10所示的电路中，有四个开关S1、S2、S3、S4。要想使两灯串联须将开关___________闭合，_____________断开，如果将开关S1、S2、S3闭合，S4断开，则灯L1、L2联。当闭合S1和S4时,电路将发生_________路.23.甲、乙、丙三根用相同材料制成的均匀合金丝，甲、乙的粗细相同，但甲较长；乙、丙的长度相同，但丙较粗，则这三根电阻丝的电阻值最大的是，最小的是。三.作图与实验（30分）25.请根据实物连线图，在方框内画出它的电路图(2分)。26．请根据电路图(上图右边)，在实物图上连线。(2分)27．请根据实物连线图，在虚线框内画出对应的电路图(2分28、实验课上，老师给出的器材如图14所示.（1）要求用滑动变阻器...
