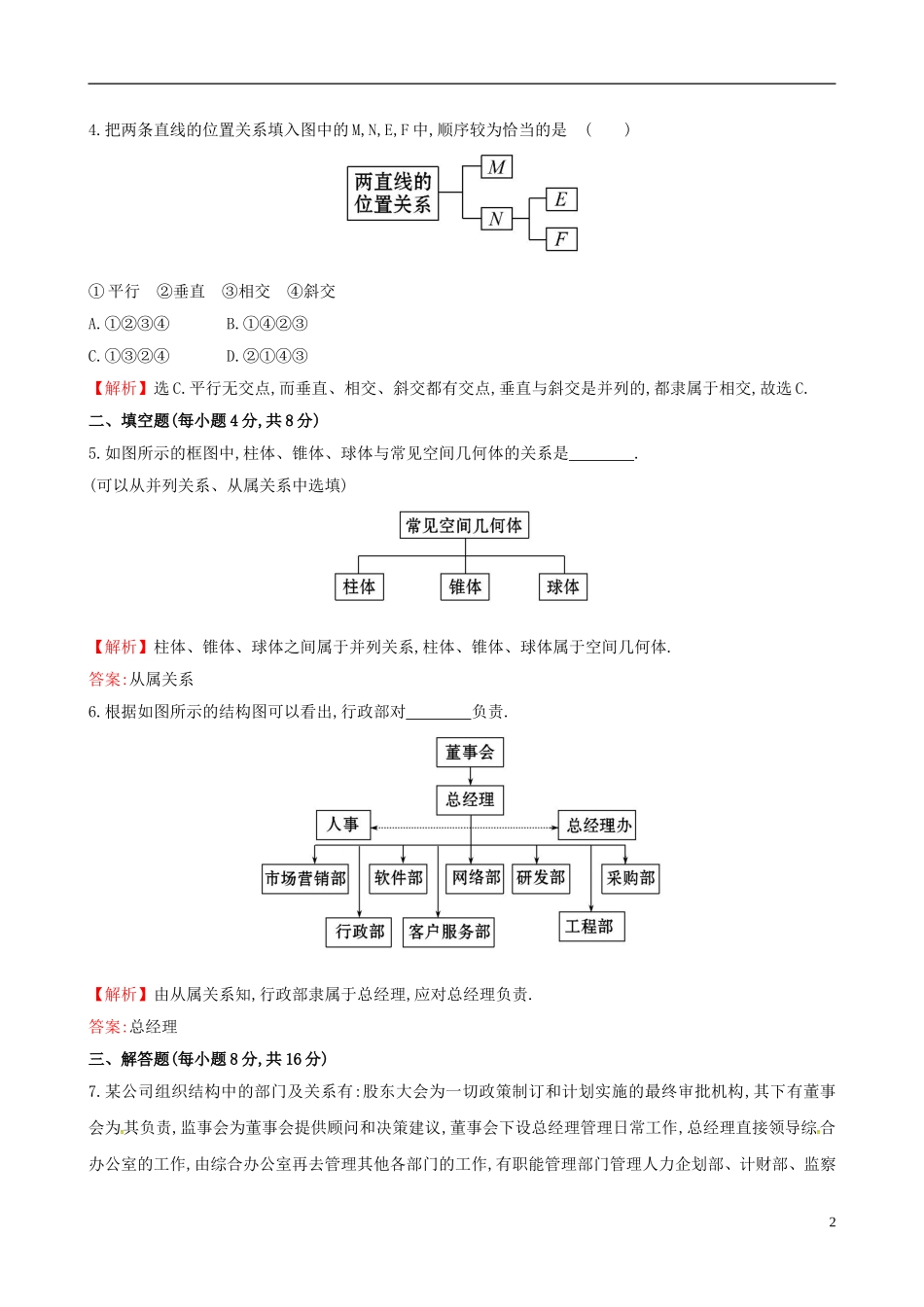

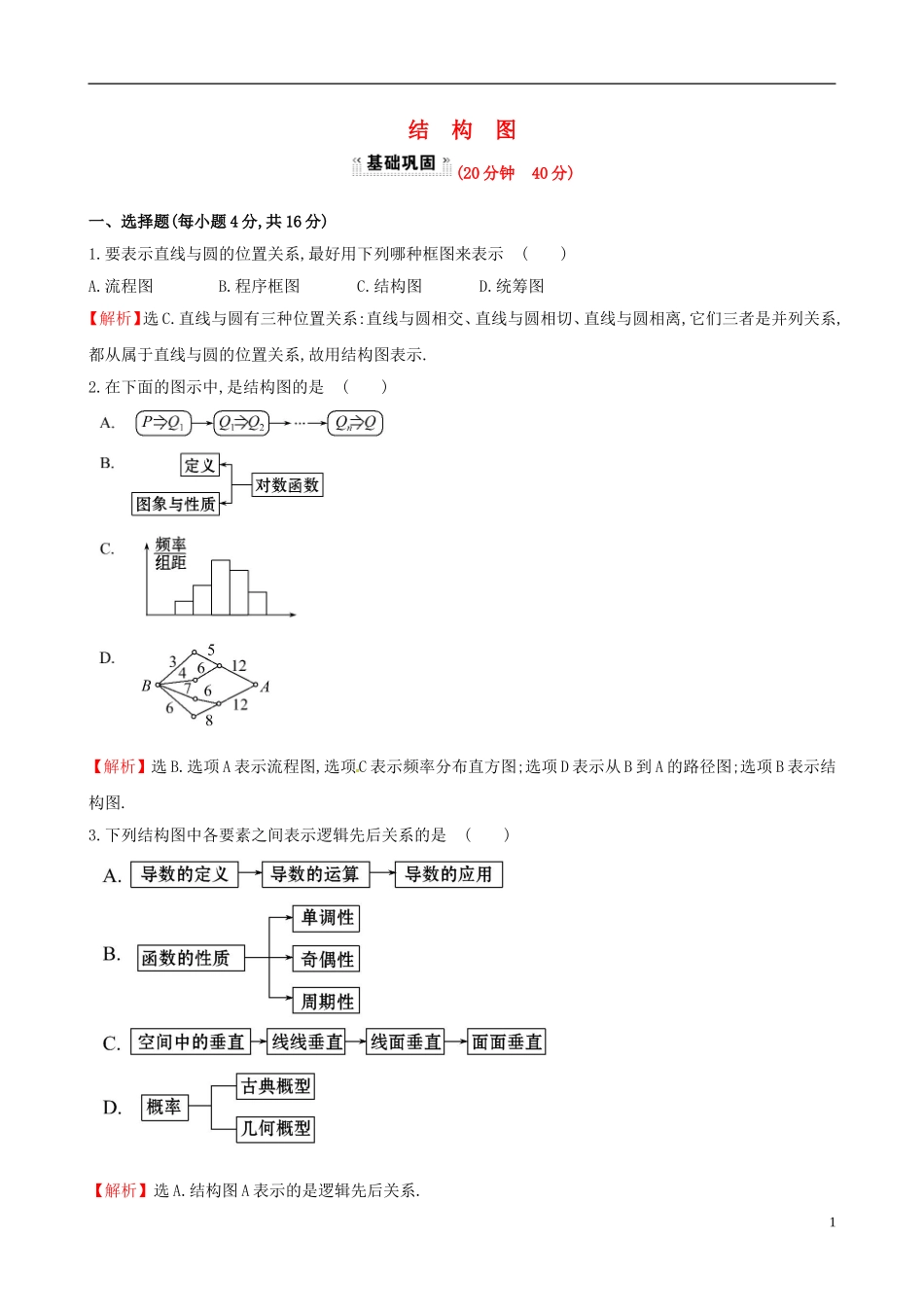

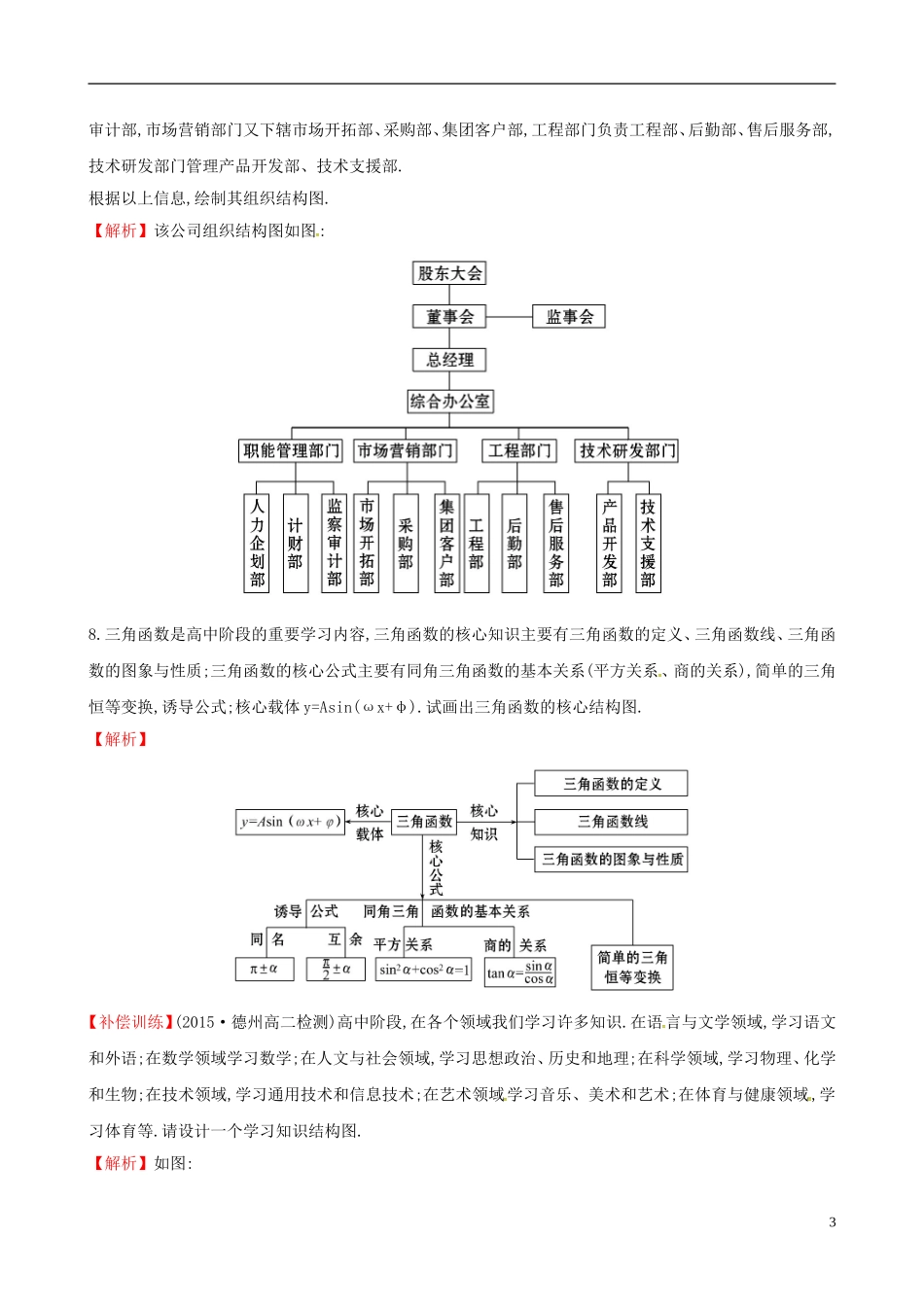

结构图(20分钟40分)一、选择题(每小题4分,共16分)1.要表示直线与圆的位置关系,最好用下列哪种框图来表示()A.流程图B.程序框图C.结构图D.统筹图【解析】选C.直线与圆有三种位置关系:直线与圆相交、直线与圆相切、直线与圆相离,它们三者是并列关系,都从属于直线与圆的位置关系,故用结构图表示.2.在下面的图示中,是结构图的是()【解析】选B.选项A表示流程图,选项C表示频率分布直方图;选项D表示从B到A的路径图;选项B表示结构图.3.下列结构图中各要素之间表示逻辑先后关系的是()【解析】选A.结构图A表示的是逻辑先后关系.14.把两条直线的位置关系填入图中的M,N,E,F中,顺序较为恰当的是()①平行②垂直③相交④斜交A.①②③④B.①④②③C.①③②④D.②①④③【解析】选C.平行无交点,而垂直、相交、斜交都有交点,垂直与斜交是并列的,都隶属于相交,故选C.二、填空题(每小题4分,共8分)5.如图所示的框图中,柱体、锥体、球体与常见空间几何体的关系是.(可以从并列关系、从属关系中选填)【解析】柱体、锥体、球体之间属于并列关系,柱体、锥体、球体属于空间几何体.答案:从属关系6.根据如图所示的结构图可以看出,行政部对负责.【解析】由从属关系知,行政部隶属于总经理,应对总经理负责.答案:总经理三、解答题(每小题8分,共16分)7.某公司组织结构中的部门及关系有:股东大会为一切政策制订和计划实施的最终审批机构,其下有董事会为其负责,监事会为董事会提供顾问和决策建议,董事会下设总经理管理日常工作,总经理直接领导综合办公室的工作,由综合办公室再去管理其他各部门的工作,有职能管理部门管理人力企划部、计财部、监察2审计部,市场营销部门又下辖市场开拓部、采购部、集团客户部,工程部门负责工程部、后勤部、售后服务部,技术研发部门管理产品开发部、技术支援部.根据以上信息,绘制其组织结构图.【解析】该公司组织结构图如图:8.三角函数是高中阶段的重要学习内容,三角函数的核心知识主要有三角函数的定义、三角函数线、三角函数的图象与性质;三角函数的核心公式主要有同角三角函数的基本关系(平方关系、商的关系),简单的三角恒等变换,诱导公式;核心载体y=Asin(ωx+φ).试画出三角函数的核心结构图.【解析】【补偿训练】(2015·德州高二检测)高中阶段,在各个领域我们学习许多知识.在语言与文学领域,学习语文和外语;在数学领域学习数学;在人文与社会领域,学习思想政治、历史和地理;在科学领域,学习物理、化学和生物;在技术领域,学习通用技术和信息技术;在艺术领域学习音乐、美术和艺术;在体育与健康领域,学习体育等.请设计一个学习知识结构图.【解析】如图:3(20分钟40分)一、选择题(每小题5分,共10分)1.下面是三角形分类的结构图,其中不正确的是()A.B.C.D.【解析】选B.选项B中对三角形的分类不完整,等边三角形是等腰三角形的特例,还必须再添加三边都不相等的三角形.因此B是不正确的,A、C、D所示的分类结构图都是正确的,故选B.42.如图所示的知识结构图求函数的导数的“上位”要素有()A.1个B.2个C.3个D.4个【解析】选C.由知识结构图可知,“求函数的导数”的“上位”要素有“基本导数公式”“函数四则运算求导法则”“复合函数求导法则”,共3个.二、填空题(每小题5分,共10分)3.某大学的学校组织结构图如图所示,(1)学生工作处的下位要素是.(2)学生工作处与其下位要素是关系.【解析】(1)由题图可知学生工作处的下位要素包括工业工程系、城建环保工程系、电气工程系、计算机工程系、机械工程系、汉教部.(2)学生工作处与其“下位”要素的关系是从属关系.答案:(1)工业工程系、城建环保工程系、电气工程系、计算机工程系、机械工程系、汉教部(2)从属4.现有爬行、哺乳、飞行三类动物,其中蛇、地龟属于爬行动物,狼、狗属于哺乳动物,鹰、长尾雀属于飞行动物,请你把下列结构图补充完整:①为;②为;③为.5【解析】根据题意,动物现有三大类:爬行动物、哺乳动物和飞行动物,故可填上②,然后细分每一种动物包括的种类,填上①③.答案:地龟哺乳动物长尾雀三、解答题(每小题10分,共20分)5.网上购物系统是一种具有交互功能的商业信息系统,它在网络上建立一个虚拟的购物商场,使购物过程变得轻松、快捷、方便.网上购物系...
