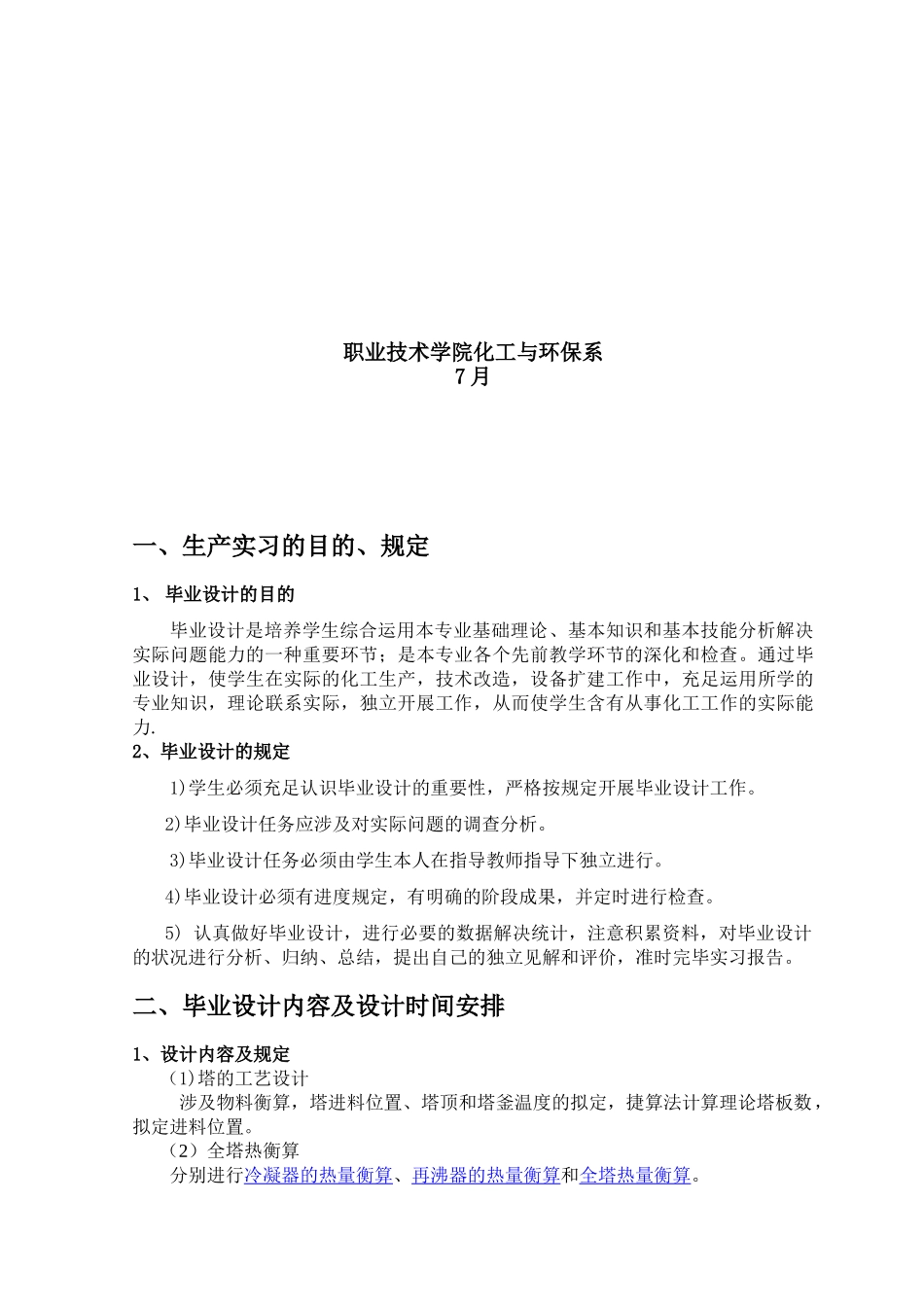

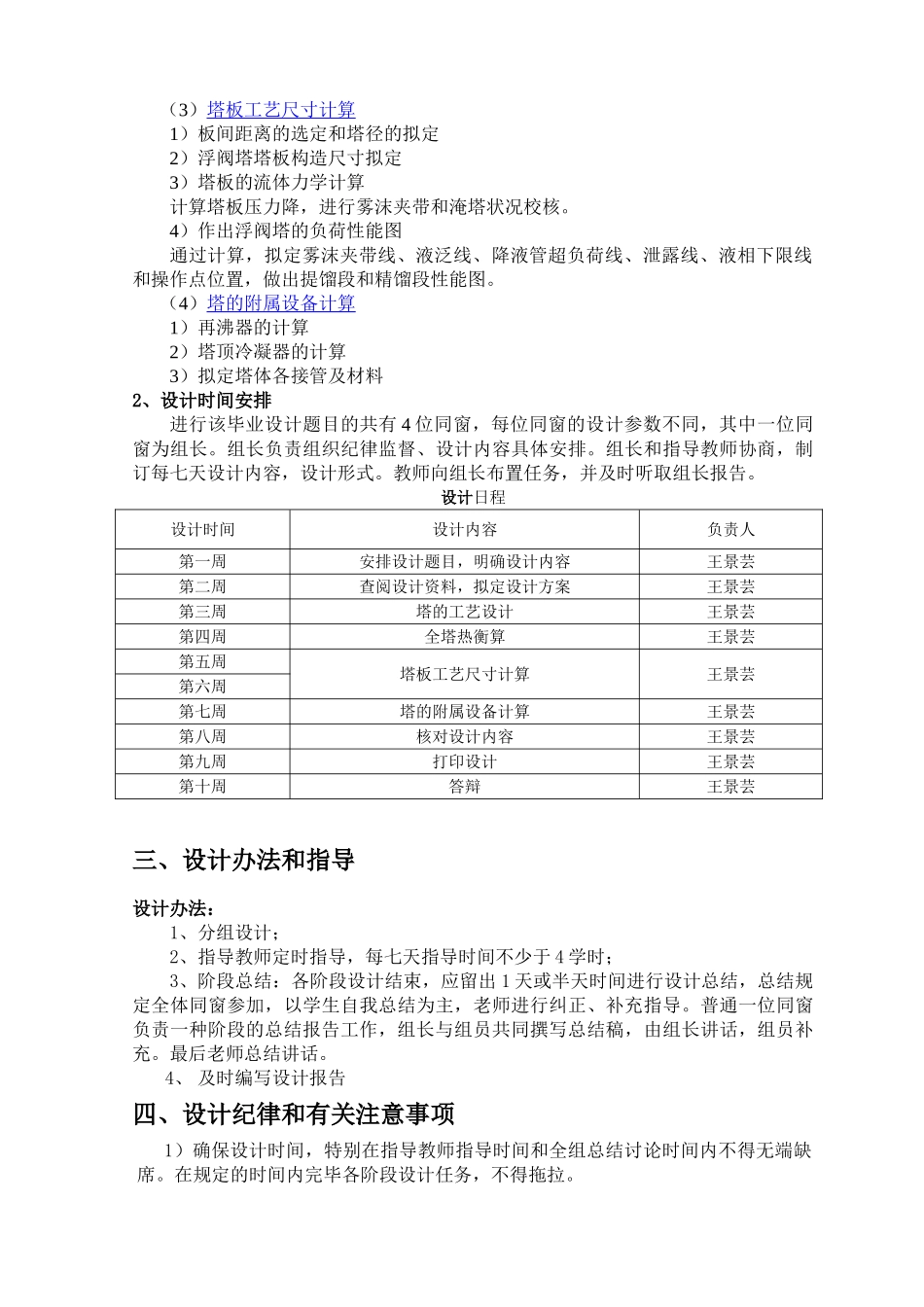

石油加工生产技术毕业设计指导书（年产6万吨丙烯精制塔的工艺设计）职业技术学院化工与环保系7月一、生产实习的目的、规定1、毕业设计的目的毕业设计是培养学生综合运用本专业基础理论、基本知识和基本技能分析解决实际问题能力的一种重要环节；是本专业各个先前教学环节的深化和检查。通过毕业设计，使学生在实际的化工生产，技术改造，设备扩建工作中，充足运用所学的专业知识，理论联系实际，独立开展工作，从而使学生含有从事化工工作的实际能力.2、毕业设计的规定1)学生必须充足认识毕业设计的重要性，严格按规定开展毕业设计工作。2)毕业设计任务应涉及对实际问题的调查分析。3)毕业设计任务必须由学生本人在指导教师指导下独立进行。4)毕业设计必须有进度规定，有明确的阶段成果，并定时进行检查。5)认真做好毕业设计，进行必要的数据解决统计，注意积累资料，对毕业设计的状况进行分析、归纳、总结，提出自己的独立见解和评价，准时完毕实习报告。二、毕业设计内容及设计时间安排1、设计内容及规定（1)塔的工艺设计涉及物料衡算，塔进料位置、塔顶和塔釜温度的拟定，捷算法计算理论塔板数，拟定进料位置。（2）全塔热衡算分别进行冷凝器的热量衡算、再沸器的热量衡算和全塔热量衡算。（3）塔板工艺尺寸计算1）板间距离的选定和塔径的拟定2）浮阀塔塔板构造尺寸拟定3）塔板的流体力学计算计算塔板压力降，进行雾沫夹带和淹塔状况校核。4）作出浮阀塔的负荷性能图通过计算，拟定雾沫夹带线、液泛线、降液管超负荷线、泄露线、液相下限线和操作点位置，做出提馏段和精馏段性能图。（4）塔的附属设备计算1）再沸器的计算2）塔顶冷凝器的计算3）拟定塔体各接管及材料2、设计时间安排进行该毕业设计题目的共有4位同窗，每位同窗的设计参数不同，其中一位同窗为组长。组长负责组织纪律监督、设计内容具体安排。组长和指导教师协商，制订每七天设计内容，设计形式。教师向组长布置任务，并及时听取组长报告。设计日程设计时间设计内容负责人第一周安排设计题目，明确设计内容王景芸第二周查阅设计资料，拟定设计方案王景芸第三周塔的工艺设计王景芸第四周全塔热衡算王景芸第五周塔板工艺尺寸计算王景芸第六周第七周塔的附属设备计算王景芸第八周核对设计内容王景芸第九周打印设计王景芸第十周答辩王景芸三、设计办法和指导设计办法：1、分组设计；2、指导教师定时指导，每七天指导时间不少于4学时；3、阶段总结：各阶段设计结束，应留出1天或半天时间进行设计总结，总结规定全体同窗参加，以学生自我总结为主，老师进行纠正、补充指导。普通一位同窗负责一种阶段的总结报告工作，组长与组员共同撰写总结稿，由组长讲话，组员补充。最后老师总结讲话。4、及时编写设计报告四、设计纪律和有关注意事项1）确保设计时间，特别在指导教师指导时间和全组总结讨论时间内不得无端缺席。在规定的时间内完毕各阶段设计任务，不得拖拉。2）恪守设计纪律，独立完毕毕业设计，基础较差的同窗可及时向同组同窗和指导教师请教，严禁代作毕业设计和剽窃等现象发生。3）确保设计效果，充足运用设计时间。主动主动学习。确保完毕教学任务规定。4）笔记完整、充实，设计报告内容完整，详实。五、成绩考核原则及方法毕业设计成绩由1）设计期间的体现，占总分的20%。涉及出勤率、组织纪律性、学习态度、平时对老师提问的回答状况、总结演讲能力、指导教师的评语等。2）毕业设计设计答辩成绩，以陈说设计内容状况和回答评委老师提出的问题状况为准，占总分50%。3）设计报告，占总分的20%。附、6万吨/年丙烯精制塔的工艺设计设计—、设计任务：设计一套丙烯精制塔；规定釜液中丙烯含量＜10%，塔顶产品中丙烷含量＜1%，泡点进料，塔顶采用全凝器，泡点回流，操作压力为1.8MPa；塔板为浮阀塔，按抱负物系计算，热损失无视不计。原料为常温。基本数据丙烯（A）丙烷（B）丁烷（C）质量%85105每年操作时间按8000h二、规定：1.精馏塔的物料衡算；2.精馏塔的工艺条件及有关物性数据的计算；3.精馏塔的工艺计算；4.流体力学计算；5.塔板负荷性能图；6.绘制生产工艺流程图；7.绘制精馏塔设计条件图。
