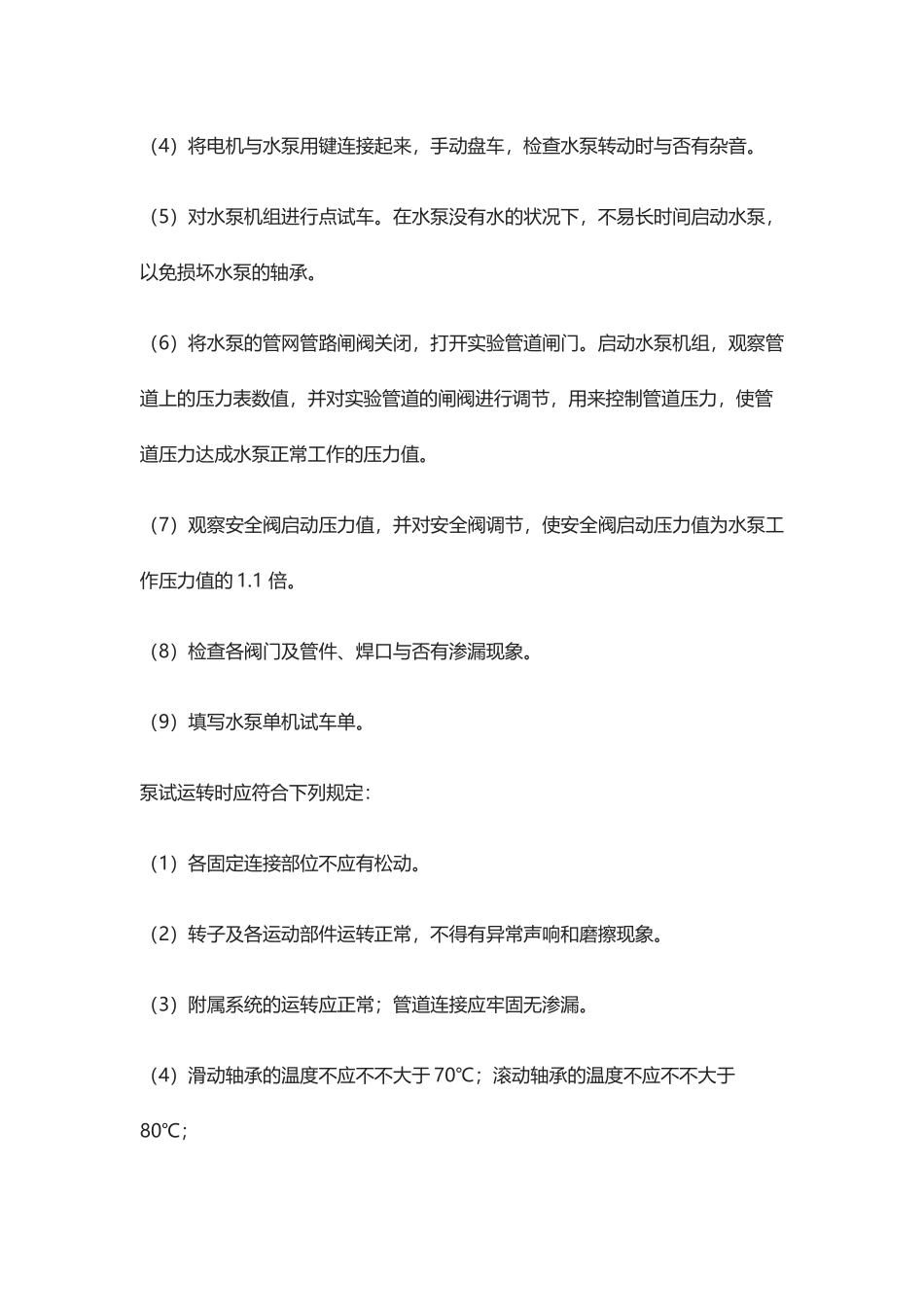

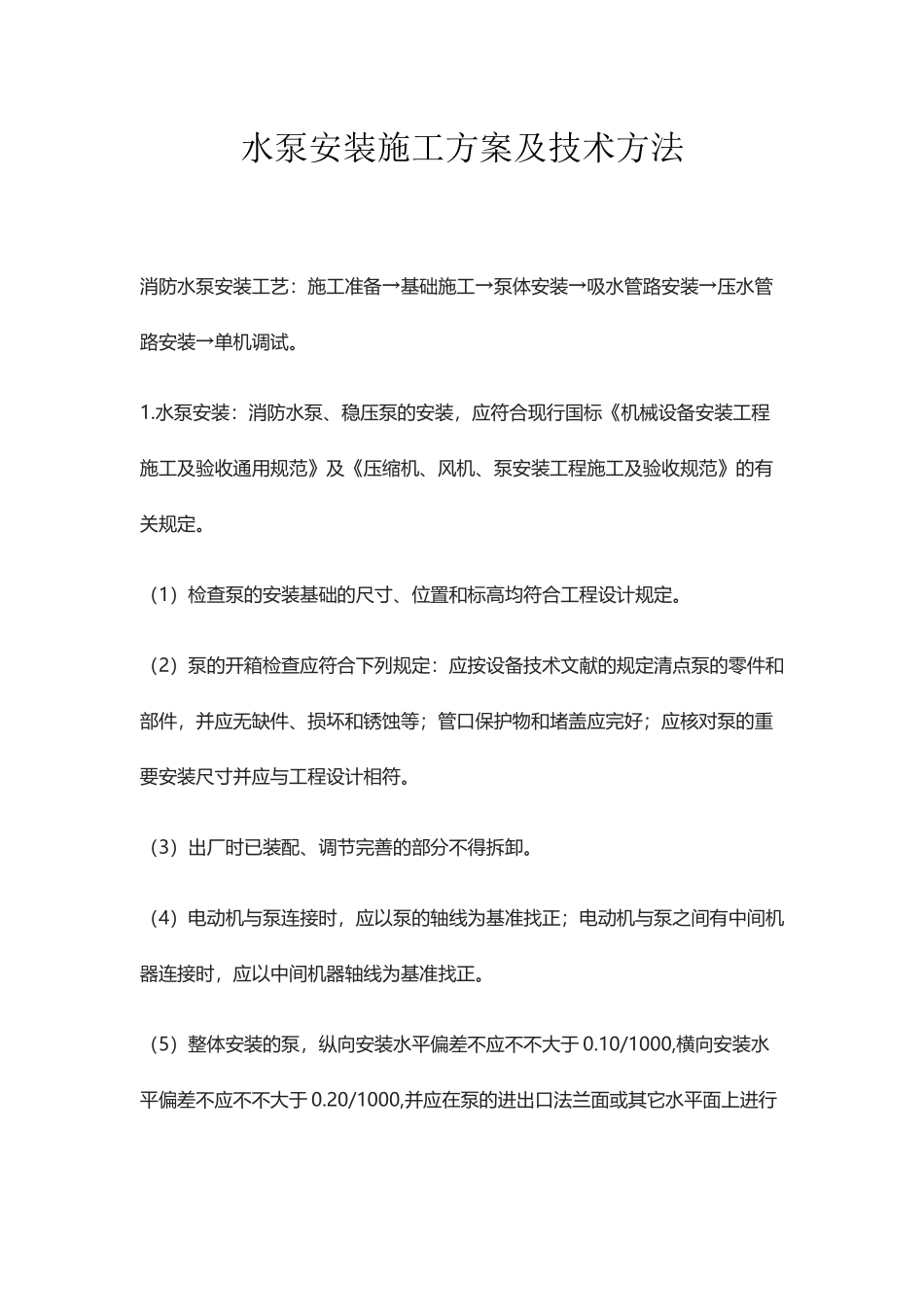

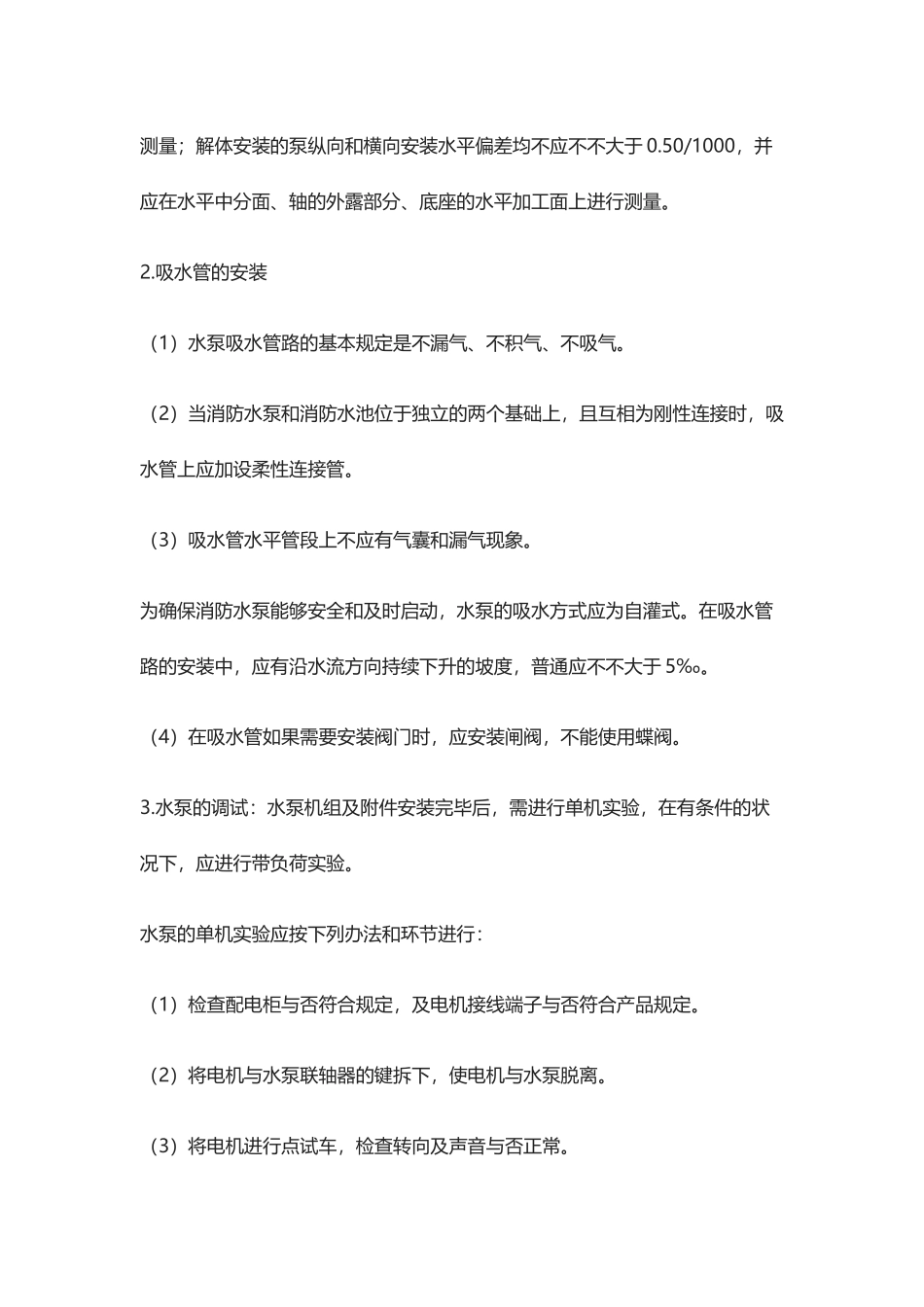

水泵安装施工方案及技术方法消防水泵安装工艺：施工准备→基础施工→泵体安装→吸水管路安装→压水管路安装→单机调试。1.水泵安装：消防水泵、稳压泵的安装，应符合现行国标《机械设备安装工程施工及验收通用规范》及《压缩机、风机、泵安装工程施工及验收规范》的有关规定。（1）检查泵的安装基础的尺寸、位置和标高均符合工程设计规定。（2）泵的开箱检查应符合下列规定：应按设备技术文献的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好；应核对泵的重要安装尺寸并应与工程设计相符。（3）出厂时已装配、调节完善的部分不得拆卸。（4）电动机与泵连接时，应以泵的轴线为基准找正；电动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。（5）整体安装的泵，纵向安装水平偏差不应不不大于0.10/1000,横向安装水平偏差不应不不大于0.20/1000,并应在泵的进出口法兰面或其它水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应不不大于0.50/1000，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。2.吸水管的安装（1）水泵吸水管路的基本规定是不漏气、不积气、不吸气。（2）当消防水泵和消防水池位于独立的两个基础上，且互相为刚性连接时，吸水管上应加设柔性连接管。（3）吸水管水平管段上不应有气囊和漏气现象。为确保消防水泵能够安全和及时启动，水泵的吸水方式应为自灌式。在吸水管路的安装中，应有沿水流方向持续下升的坡度，普通应不不大于5‰。（4）在吸水管如果需要安装阀门时，应安装闸阀，不能使用蝶阀。3.水泵的调试：水泵机组及附件安装完毕后，需进行单机实验，在有条件的状况下，应进行带负荷实验。水泵的单机实验应按下列办法和环节进行：（1）检查配电柜与否符合规定，及电机接线端子与否符合产品规定。（2）将电机与水泵联轴器的键拆下，使电机与水泵脱离。（3）将电机进行点试车，检查转向及声音与否正常。（4）将电机与水泵用键连接起来，手动盘车，检查水泵转动时与否有杂音。（5）对水泵机组进行点试车。在水泵没有水的状况下，不易长时间启动水泵，以免损坏水泵的轴承。（6）将水泵的管网管路闸阀关闭，打开实验管道闸门。启动水泵机组，观察管道上的压力表数值，并对实验管道的闸阀进行调节，用来控制管道压力，使管道压力达成水泵正常工作的压力值。（7）观察安全阀启动压力值，并对安全阀调节，使安全阀启动压力值为水泵工作压力值的1.1倍。（8）检查各阀门及管件、焊口与否有渗漏现象。（9）填写水泵单机试车单。泵试运转时应符合下列规定：（1）各固定连接部位不应有松动。（2）转子及各运动部件运转正常，不得有异常声响和磨擦现象。（3）附属系统的运转应正常；管道连接应牢固无渗漏。（4）滑动轴承的温度不应不不大于70℃；滚动轴承的温度不应不不大于80℃；特殊轴承的温度应符合设备技术文献的规定。（5）泵的安全保护和电控装置及各部分仪表均应敏捷、对的、可靠。
