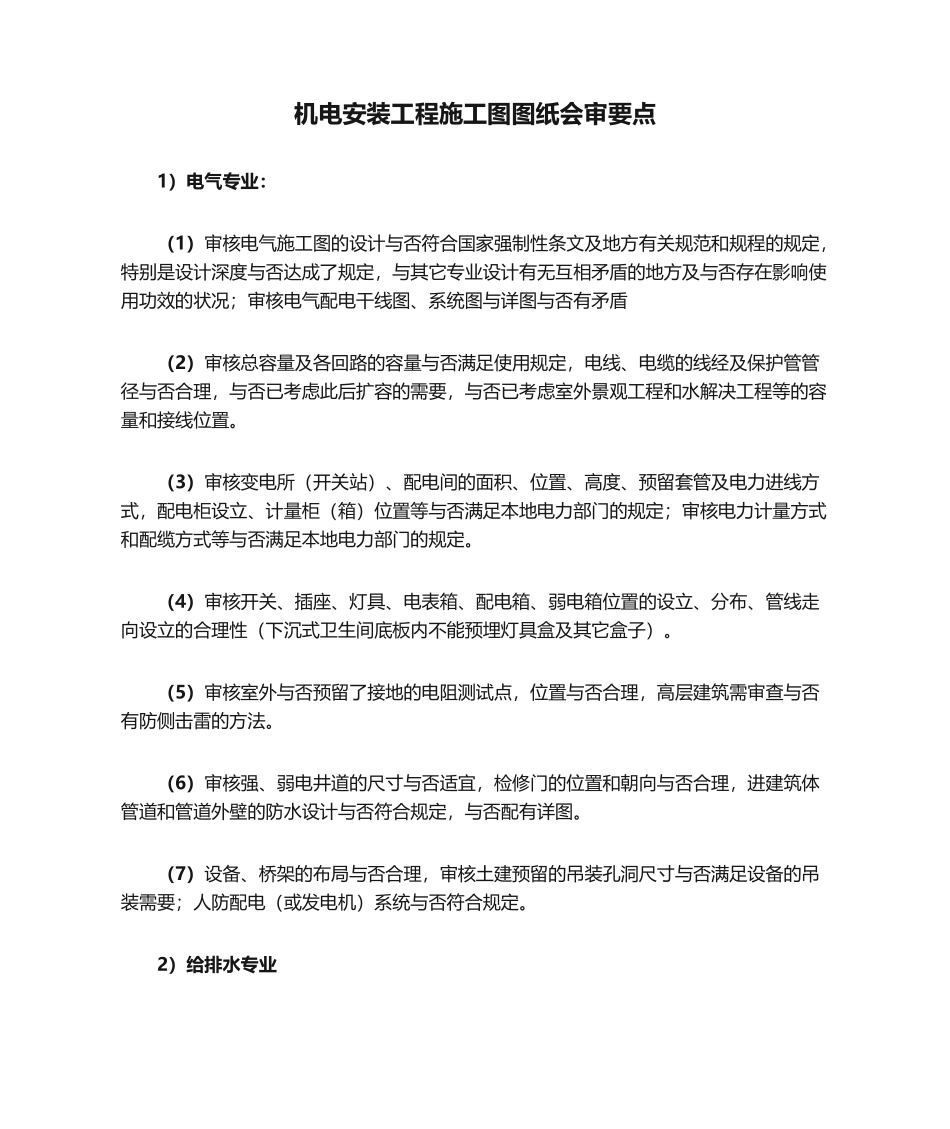

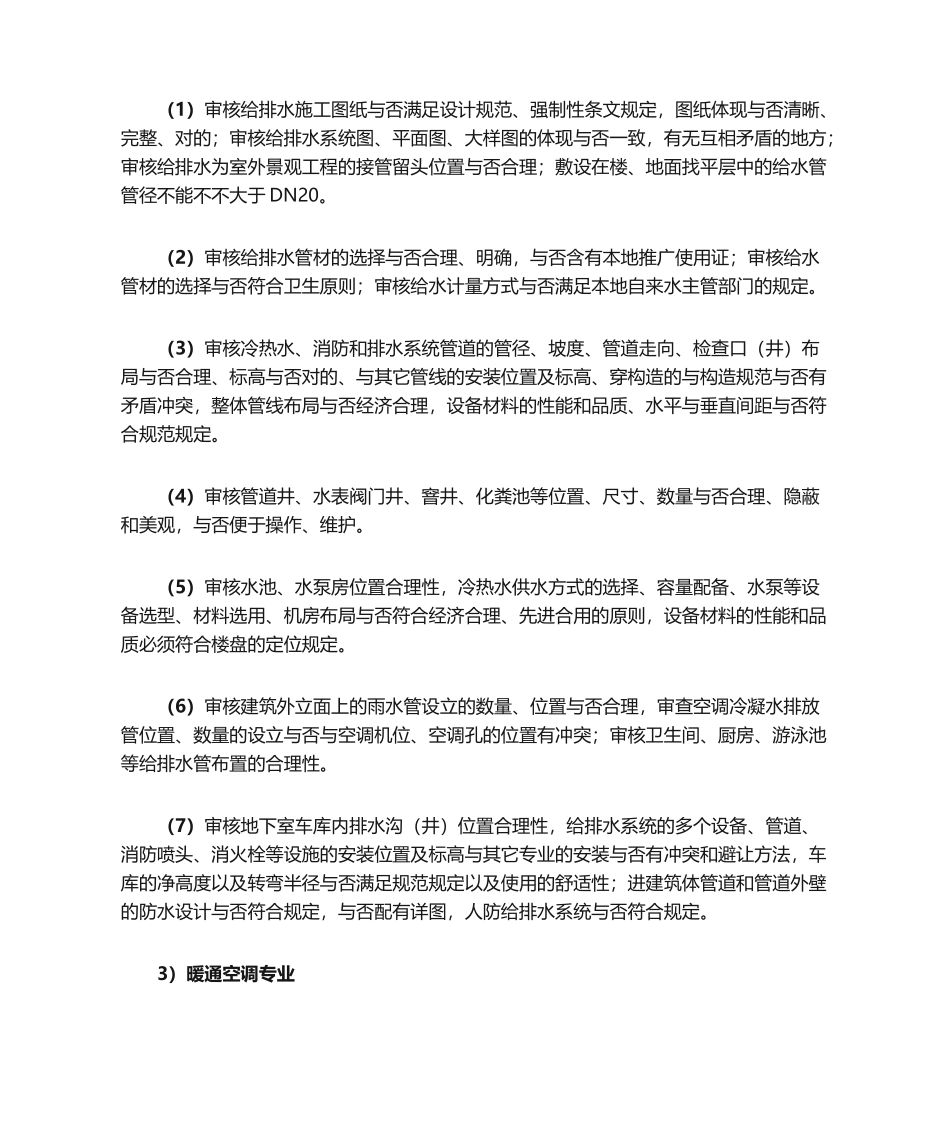

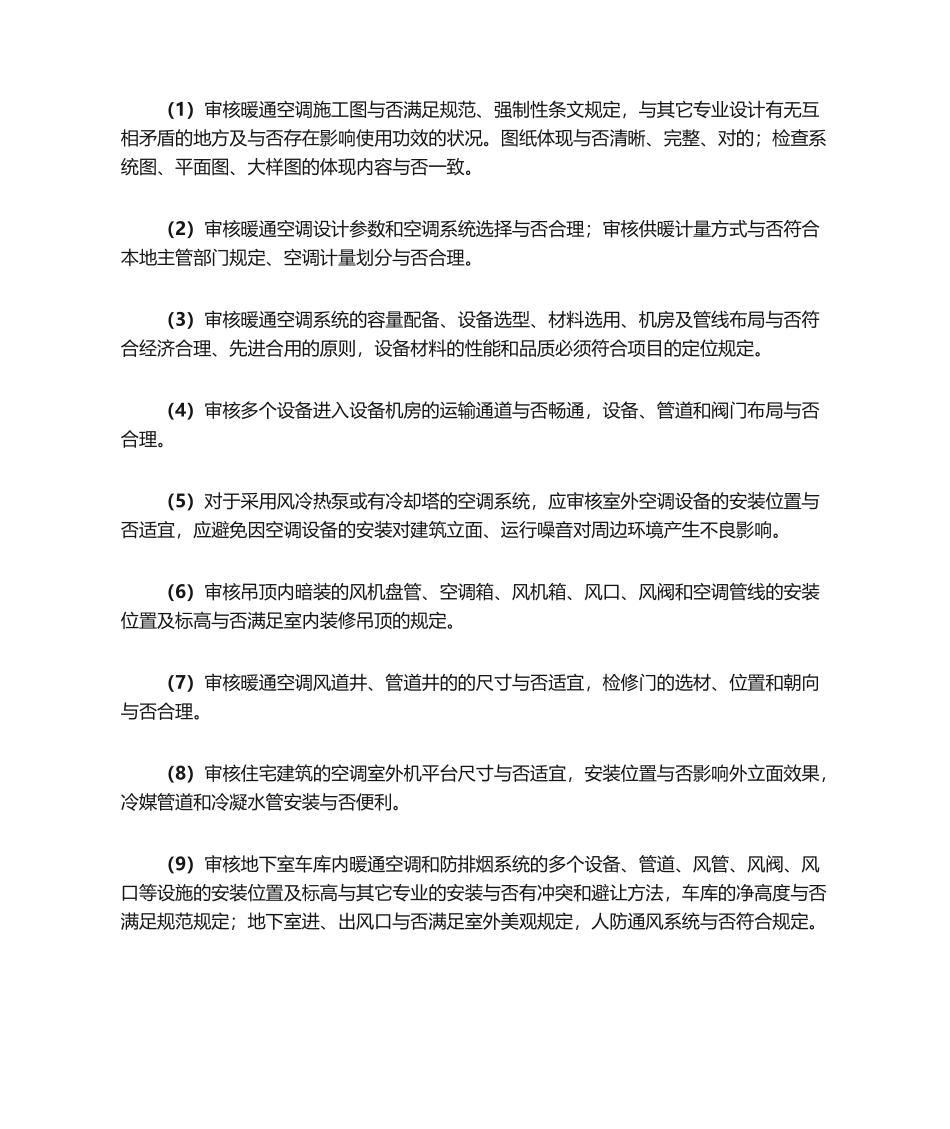

机电安装工程施工图图纸会审要点1）电气专业：（1）审核电气施工图的设计与否符合国家强制性条文及地方有关规范和规程的规定，特别是设计深度与否达成了规定，与其它专业设计有无互相矛盾的地方及与否存在影响使用功效的状况；审核电气配电干线图、系统图与详图与否有矛盾（2）审核总容量及各回路的容量与否满足使用规定，电线、电缆的线经及保护管管径与否合理，与否已考虑此后扩容的需要，与否已考虑室外景观工程和水解决工程等的容量和接线位置。（3）审核变电所（开关站）、配电间的面积、位置、高度、预留套管及电力进线方式，配电柜设立、计量柜（箱）位置等与否满足本地电力部门的规定；审核电力计量方式和配缆方式等与否满足本地电力部门的规定。（4）审核开关、插座、灯具、电表箱、配电箱、弱电箱位置的设立、分布、管线走向设立的合理性（下沉式卫生间底板内不能预埋灯具盒及其它盒子）。（5）审核室外与否预留了接地的电阻测试点，位置与否合理，高层建筑需审查与否有防侧击雷的方法。（6）审核强、弱电井道的尺寸与否适宜，检修门的位置和朝向与否合理，进建筑体管道和管道外壁的防水设计与否符合规定，与否配有详图。（7）设备、桥架的布局与否合理，审核土建预留的吊装孔洞尺寸与否满足设备的吊装需要；人防配电（或发电机）系统与否符合规定。2）给排水专业（1）审核给排水施工图纸与否满足设计规范、强制性条文规定，图纸体现与否清晰、完整、对的；审核给排水系统图、平面图、大样图的体现与否一致，有无互相矛盾的地方；审核给排水为室外景观工程的接管留头位置与否合理；敷设在楼、地面找平层中的给水管管径不能不不大于DN20。（2）审核给排水管材的选择与否合理、明确，与否含有本地推广使用证；审核给水管材的选择与否符合卫生原则；审核给水计量方式与否满足本地自来水主管部门的规定。（3）审核冷热水、消防和排水系统管道的管径、坡度、管道走向、检查口（井）布局与否合理、标高与否对的、与其它管线的安装位置及标高、穿构造的与构造规范与否有矛盾冲突，整体管线布局与否经济合理，设备材料的性能和品质、水平与垂直间距与否符合规范规定。（4）审核管道井、水表阀门井、窨井、化粪池等位置、尺寸、数量与否合理、隐蔽和美观，与否便于操作、维护。（5）审核水池、水泵房位置合理性，冷热水供水方式的选择、容量配备、水泵等设备选型、材料选用、机房布局与否符合经济合理、先进合用的原则，设备材料的性能和品质必须符合楼盘的定位规定。（6）审核建筑外立面上的雨水管设立的数量、位置与否合理，审查空调冷凝水排放管位置、数量的设立与否与空调机位、空调孔的位置有冲突；审核卫生间、厨房、游泳池等给排水管布置的合理性。（7）审核地下室车库内排水沟（井）位置合理性，给排水系统的多个设备、管道、消防喷头、消火栓等设施的安装位置及标高与其它专业的安装与否有冲突和避让方法，车库的净高度以及转弯半径与否满足规范规定以及使用的舒适性；进建筑体管道和管道外壁的防水设计与否符合规定，与否配有详图，人防给排水系统与否符合规定。3）暖通空调专业（1）审核暖通空调施工图与否满足规范、强制性条文规定，与其它专业设计有无互相矛盾的地方及与否存在影响使用功效的状况。图纸体现与否清晰、完整、对的；检查系统图、平面图、大样图的体现内容与否一致。（2）审核暖通空调设计参数和空调系统选择与否合理；审核供暖计量方式与否符合本地主管部门规定、空调计量划分与否合理。（3）审核暖通空调系统的容量配备、设备选型、材料选用、机房及管线布局与否符合经济合理、先进合用的原则，设备材料的性能和品质必须符合项目的定位规定。（4）审核多个设备进入设备机房的运输通道与否畅通，设备、管道和阀门布局与否合理。（5）对于采用风冷热泵或有冷却塔的空调系统，应审核室外空调设备的安装位置与否适宜，应避免因空调设备的安装对建筑立面、运行噪音对周边环境产生不良影响。（6）审核吊顶内暗装的风机盘管、空调箱、风机箱、风口、风阀和空调管线的安装位置及标高与否满足室内装修吊顶的规定。（7）审核暖通空调风道井、管道井的的尺寸与否...
