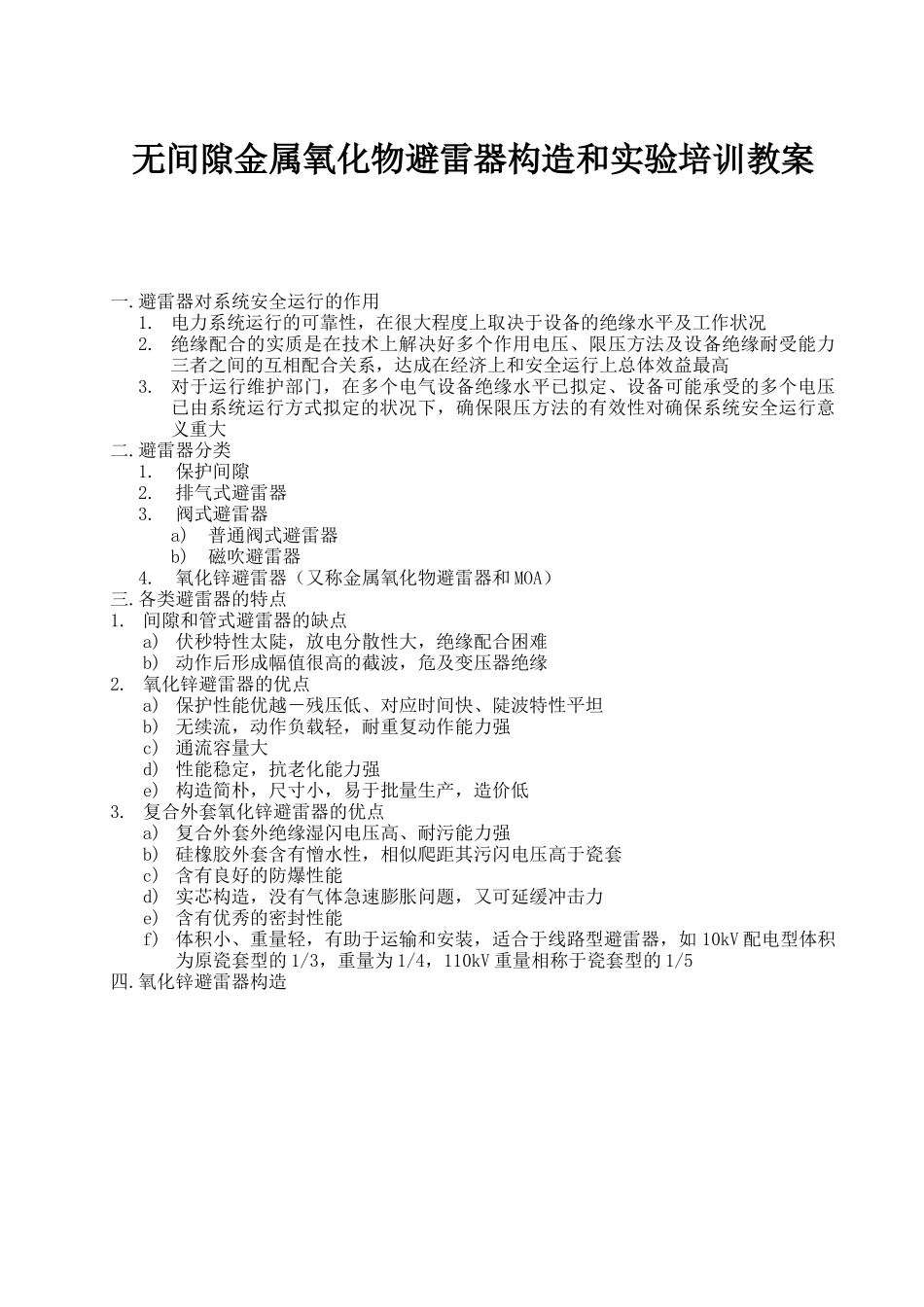

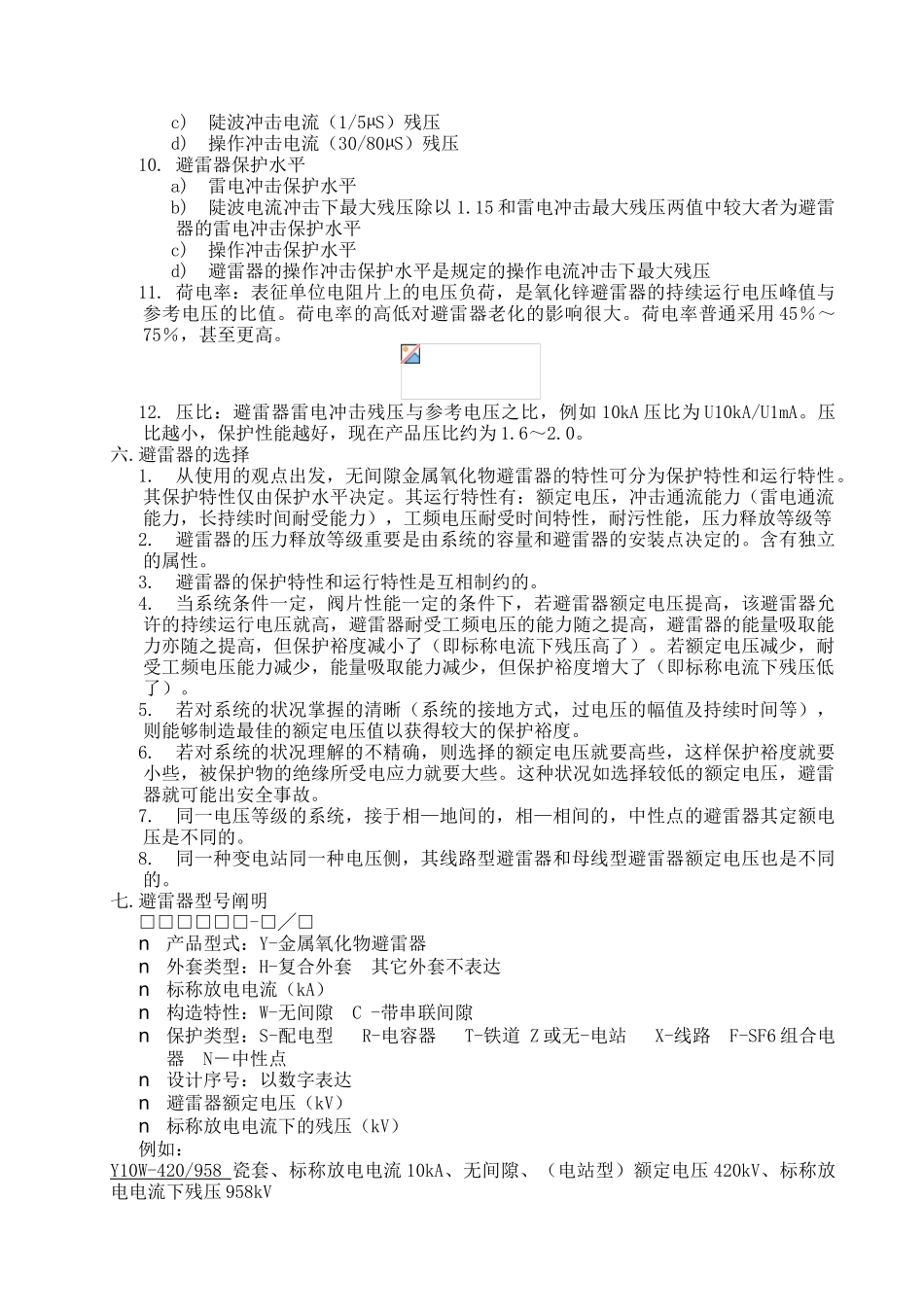

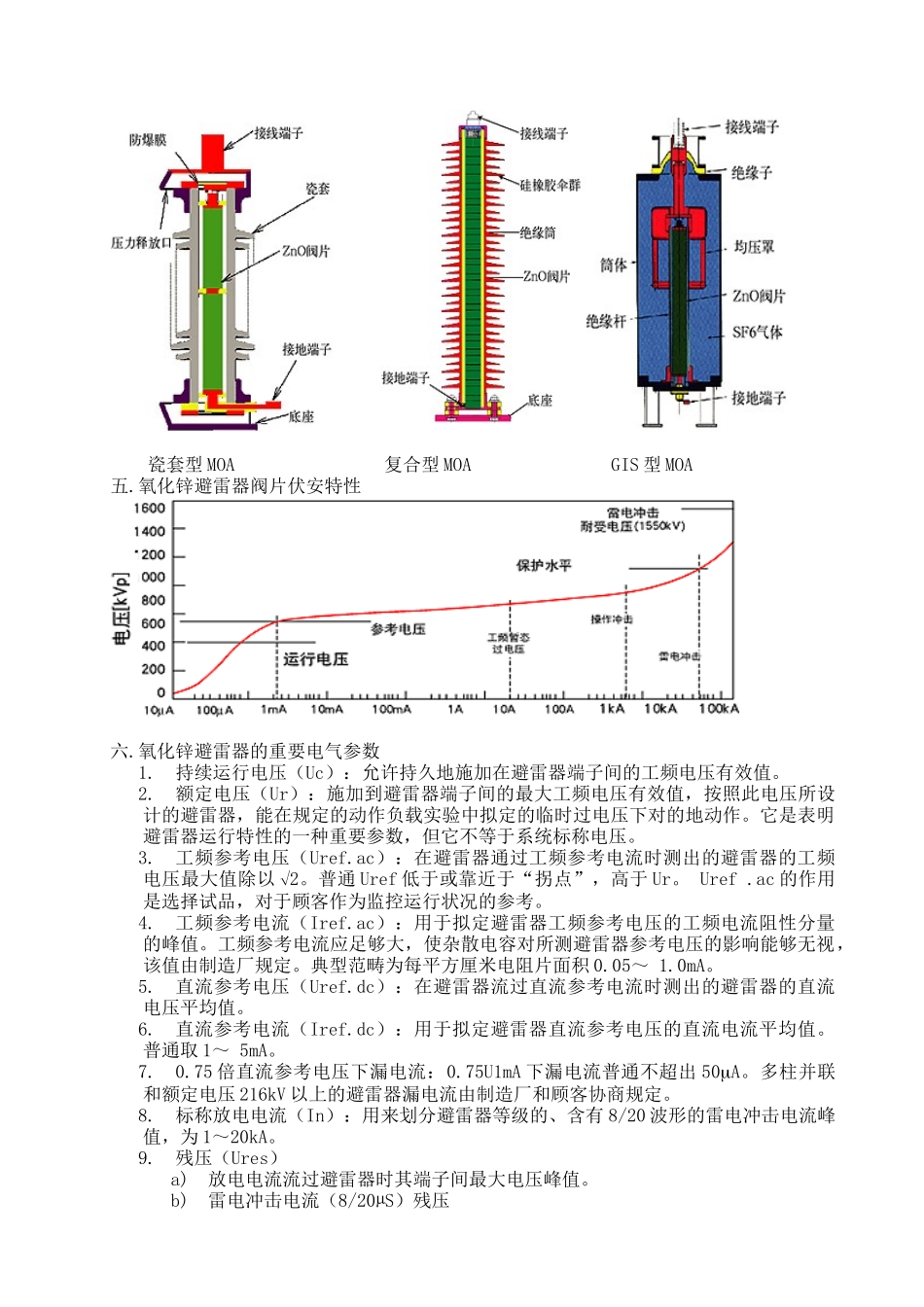

无间隙金属氧化物避雷器构造和实验培训教案一.避雷器对系统安全运行的作用1.电力系统运行的可靠性，在很大程度上取决于设备的绝缘水平及工作状况2.绝缘配合的实质是在技术上解决好多个作用电压、限压方法及设备绝缘耐受能力三者之间的互相配合关系，达成在经济上和安全运行上总体效益最高3.对于运行维护部门，在多个电气设备绝缘水平已拟定、设备可能承受的多个电压已由系统运行方式拟定的状况下，确保限压方法的有效性对确保系统安全运行意义重大二.避雷器分类1.保护间隙2.排气式避雷器3.阀式避雷器a)普通阀式避雷器b)磁吹避雷器4.氧化锌避雷器（又称金属氧化物避雷器和MOA）三.各类避雷器的特点1.间隙和管式避雷器的缺点a)伏秒特性太陡，放电分散性大，绝缘配合困难b)动作后形成幅值很高的截波，危及变压器绝缘2.氧化锌避雷器的优点a)保护性能优越－残压低、对应时间快、陡波特性平坦b)无续流，动作负载轻，耐重复动作能力强c)通流容量大d)性能稳定，抗老化能力强e)构造简朴，尺寸小，易于批量生产，造价低3.复合外套氧化锌避雷器的优点a)复合外套外绝缘湿闪电压高、耐污能力强b)硅橡胶外套含有憎水性，相似爬距其污闪电压高于瓷套c)含有良好的防爆性能d)实芯构造，没有气体急速膨胀问题，又可延缓冲击力e)含有优秀的密封性能f)体积小、重量轻，有助于运输和安装，适合于线路型避雷器，如10kV配电型体积为原瓷套型的1/3，重量为1/4，110kV重量相称于瓷套型的1/5四.氧化锌避雷器构造瓷套型MOA复合型MOAGIS型MOA五.氧化锌避雷器阀片伏安特性六.氧化锌避雷器的重要电气参数1.持续运行电压（Uc）：允许持久地施加在避雷器端子间的工频电压有效值。2.额定电压（Ur）：施加到避雷器端子间的最大工频电压有效值，按照此电压所设计的避雷器，能在规定的动作负载实验中拟定的临时过电压下对的地动作。它是表明避雷器运行特性的一种重要参数，但它不等于系统标称电压。3.工频参考电压（Uref.ac）：在避雷器通过工频参考电流时测出的避雷器的工频电压最大值除以Ö2。普通Uref低于或靠近于“拐点”，高于Ur。Uref.ac的作用是选择试品，对于顾客作为监控运行状况的参考。4.工频参考电流（Iref.ac）：用于拟定避雷器工频参考电压的工频电流阻性分量的峰值。工频参考电流应足够大，使杂散电容对所测避雷器参考电压的影响能够无视，该值由制造厂规定。典型范畴为每平方厘米电阻片面积0.05～1.0mA。5.直流参考电压（Uref.dc）：在避雷器流过直流参考电流时测出的避雷器的直流电压平均值。6.直流参考电流（Iref.dc）：用于拟定避雷器直流参考电压的直流电流平均值。普通取1～5mA。7.0.75倍直流参考电压下漏电流：0.75U1mA下漏电流普通不超出50mA。多柱并联和额定电压216kV以上的避雷器漏电流由制造厂和顾客协商规定。8.标称放电电流（In）：用来划分避雷器等级的、含有8/20波形的雷电冲击电流峰值，为1～20kA。9.残压（Ures）a)放电电流流过避雷器时其端子间最大电压峰值。b)雷电冲击电流（8/20µS）残压c)陡波冲击电流（1/5µS）残压d)操作冲击电流（30/80µS）残压10.避雷器保护水平a)雷电冲击保护水平b)陡波电流冲击下最大残压除以1.15和雷电冲击最大残压两值中较大者为避雷器的雷电冲击保护水平c)操作冲击保护水平d)避雷器的操作冲击保护水平是规定的操作电流冲击下最大残压11.荷电率：表征单位电阻片上的电压负荷，是氧化锌避雷器的持续运行电压峰值与参考电压的比值。荷电率的高低对避雷器老化的影响很大。荷电率普通采用45％～75％，甚至更高。12.压比：避雷器雷电冲击残压与参考电压之比，例如10kA压比为U10kA/U1mA。压比越小，保护性能越好，现在产品压比约为1.6～2.0。六.避雷器的选择1.从使用的观点出发，无间隙金属氧化物避雷器的特性可分为保护特性和运行特性。其保护特性仅由保护水平决定。其运行特性有：额定电压，冲击通流能力（雷电通流能力，长持续时间耐受能力），工频电压耐受时间特性，耐污性能，压力释放等级等2.避雷器的压力释放等级重要是由系统的容量和避雷器的安装点决定的。含有独立的属性。3.避雷器的保护特性和运行特性是互相制约的。4.当系统条件一定，阀片性能一定...
