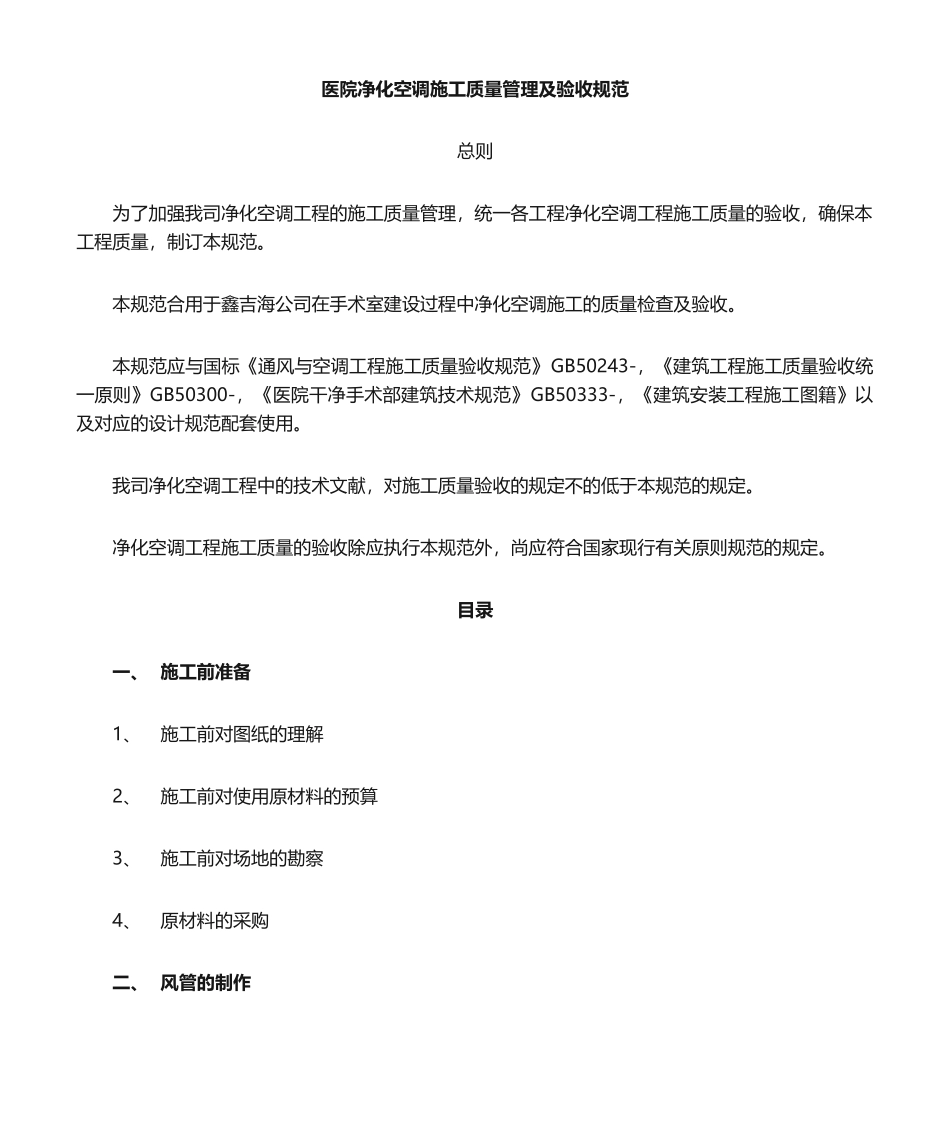

医院净化空调施工质量管理及验收规范总则为了加强我司净化空调工程的施工质量管理，统一各工程净化空调工程施工质量的验收，确保本工程质量，制订本规范。本规范合用于鑫吉海公司在手术室建设过程中净化空调施工的质量检查及验收。本规范应与国标《通风与空调工程施工质量验收规范》GB50243-，《建筑工程施工质量验收统一原则》GB50300-，《医院干净手术部建筑技术规范》GB50333-，《建筑安装工程施工图籍》以及对应的设计规范配套使用。我司净化空调工程中的技术文献，对施工质量验收的规定不的低于本规范的规定。净化空调工程施工质量的验收除应执行本规范外，尚应符合国家现行有关原则规范的规定。目录一、施工前准备1、施工前对图纸的理解2、施工前对使用原材料的预算3、施工前对场地的勘察4、原材料的采购二、风管的制作1、净化空调风管加工环境以及场地2、净化空调金属矩形风管的制作3、风管的清洗、打胶、密封4、风管的寄存5、风管的运输三、净化空调风管系统的安装1、净化空调风管的安装2、调节阀、防火阀、定风量阀等多个阀门的安装3、空调机组、消声器、高效送风口的安装4、阻漏层的安装5、净化空调系统的保温四、净化空调系统的调试1、机组的试运行2、净化空调系统的整体调试施工前准备1、施工前对图纸的理解施工前，施工队必须对图纸进行进一步的理解，对图纸的每一种细节理解清晰，在施工之前找出图纸中出现的错误，在施工之前将其解决。2、施工前对使用原材料数量的预算在开始施工之前，对工程所需原材料进行预算，做好进场前原材料采购的准备工作。3、施工前对场地的勘察在施工前，对于施工现场要进行认真的核对，找出图纸与现场不符之处，告知设计或施工人员到现场进行解决，以免按照图纸施工后与现场不符，造成不必要的损失。4、原材料的采购原材料的采购按照图纸及有关文献，涉及招投标文献及国家有关规定，制订材料采购计划，核准材料的型号、规格，数量等某些具体规定，以免错买，多买或少买，造成损失。材料的采购应含有合格证，质检报告，出厂实验报告等有关证明文献，以备报验。该项原材料采购必须有公司质检员100%全数检查签字确认后方可进行安装使用。统计表格B1风管及配件制作净化空调系统属于中压系统风管，因此均应执行中压系统风管的各项规定。1、净化空调加工环境及场地净化空调风管的加工现场环境应保持清洁，寄存时应避免积尘和受潮，环境四周应保持密封，尽最大程度的减少尘土2、净化空调金属矩形风管的制作（1）金属风管的板厚现场合使用的镀锌板厚度均应符合设计以及规范规定，不得随意减小镀锌板的厚度。对于矩形风管，大边长不大于或等于1000mm的风管，采用0.8厚的镀锌板制作，大边长不不大于1000mm的风管，采用1.0厚的镀锌板制作。（2）风管以及风管部件的制作风管与部件的制作具体流程是：板材的清洗----画线下料---咬口、合口---铆接法兰---清洗打胶---密封，但是针对现在加工厂加工的无法兰风管，其具体操作流程为：画线下料---咬口、合口---铆接法兰---清洗、打胶、密封。其每一道工序具体施工原则为：A、画线下料现在加工厂采用自动生产线进行直风管的制作，对于加工精度以及尺寸误差基本上不会出现错误。对于弯头以及三通等部件的的制作下料原则是，弯头，应采用曲率半径为一种平面边长的内外同心弧形弯管。当采用其它形式的弯头时，平面边长不不大于500mm时，必须设立导流叶片。矩形风管底边不大于或等于900mm时底边不得有拼缝，不不大于900mm时不得有横向拼缝。B、咬口、合口风管与配件的咬口缝应应紧密，宽度应一致，折角应平直，圆弧应均匀，两端面应平行，风管无明显扭曲、翘角，表面应平整，凹凸不应不不大于10mm。风管的咬口缝、折边等处有损坏时，应做防腐解决。风管外边长的允许偏差为：当外边长不大于等于300mm时，为2mm；当外边长不不大于300mm时，管口平面度的允许偏差为2mm，两条对角线长度之差不应不不大于3mm。对于设立的倒流叶片，迎风侧边沿应圆滑，固定应牢固，导流叶片的弧度应于弯管的角度一致，其分布应符合设计规定。C、铆接法兰，安装法兰角对于现在使用的共板法兰风管，在下完料后来，剩余的工作是咬联合口和...
