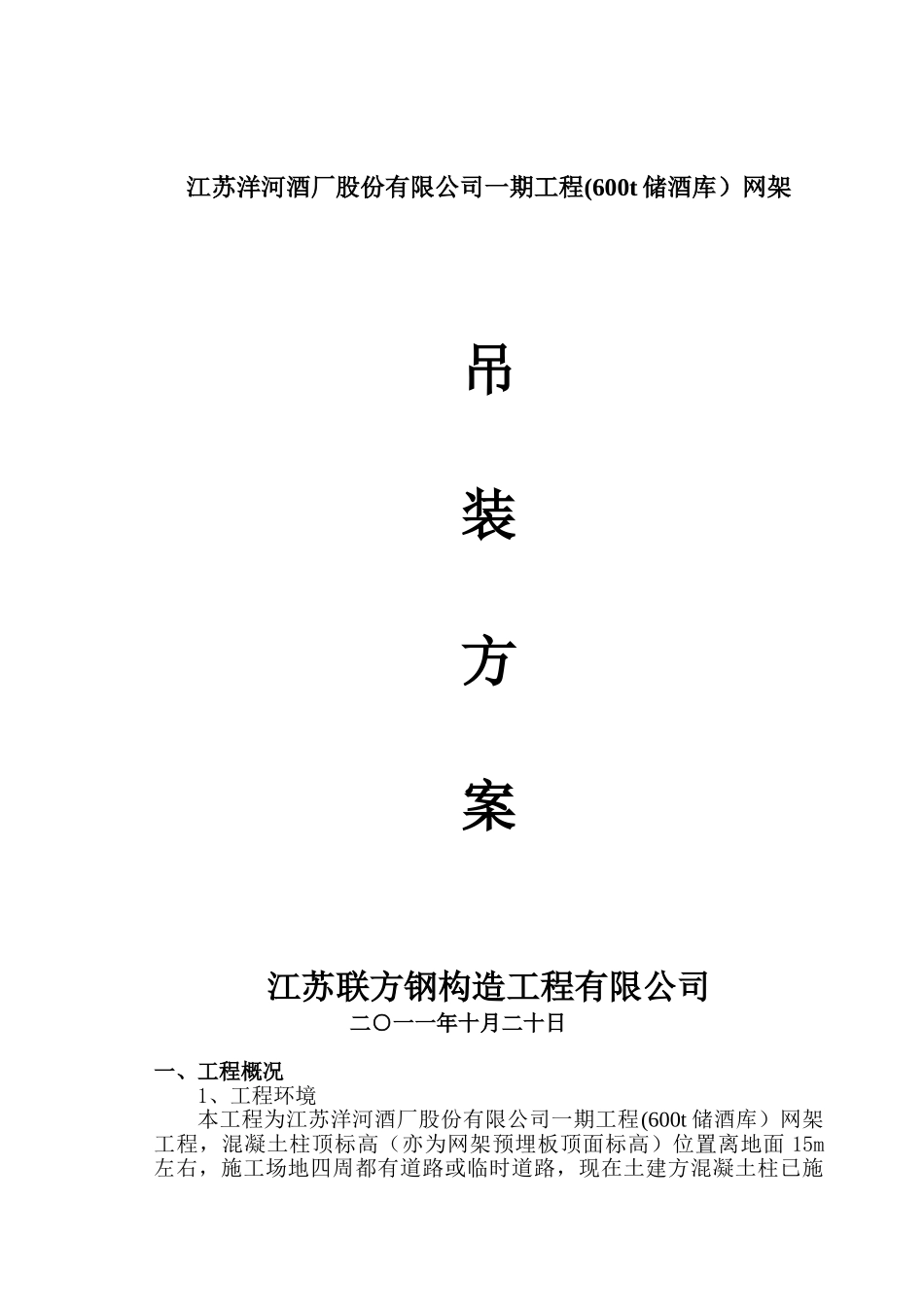

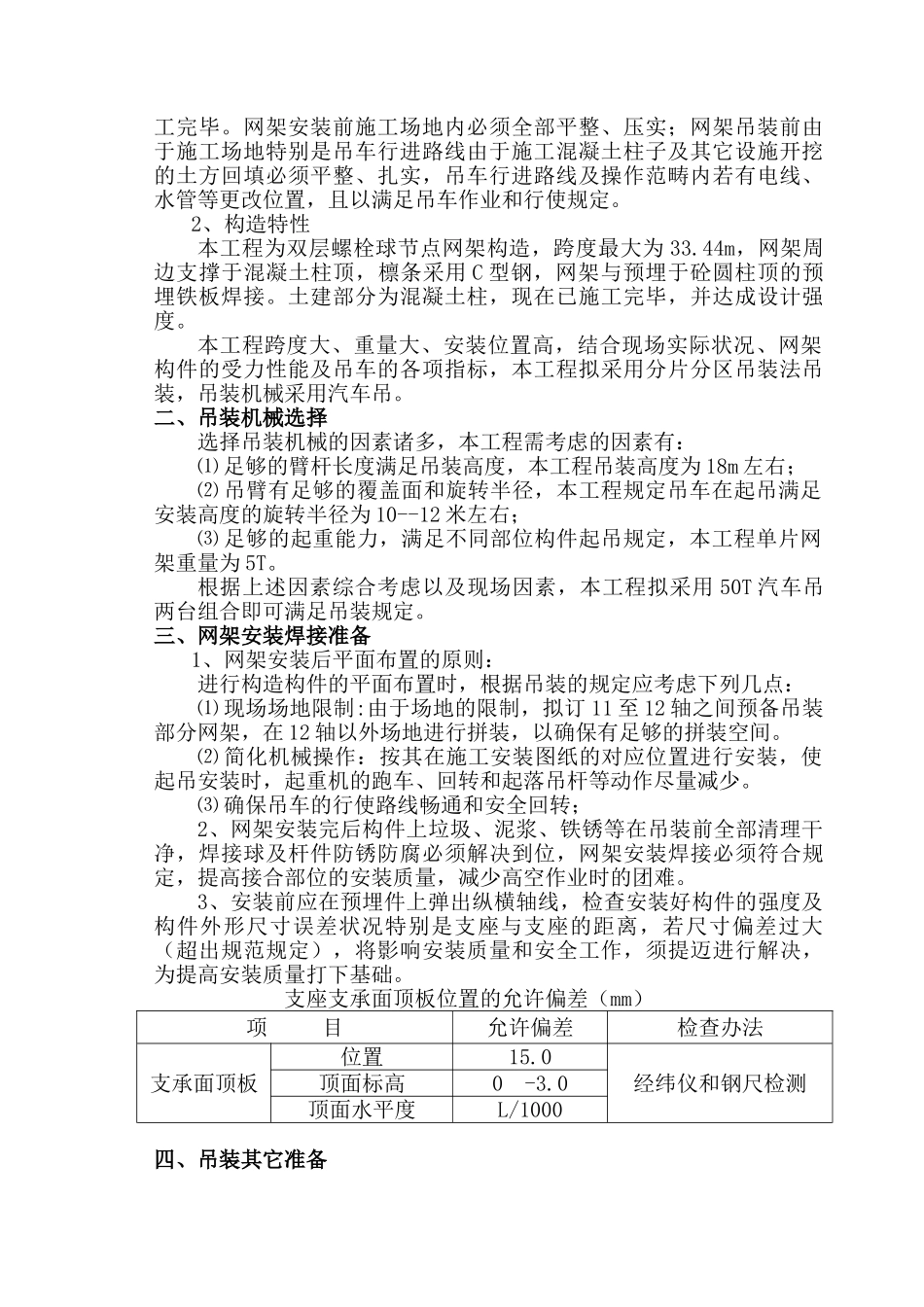

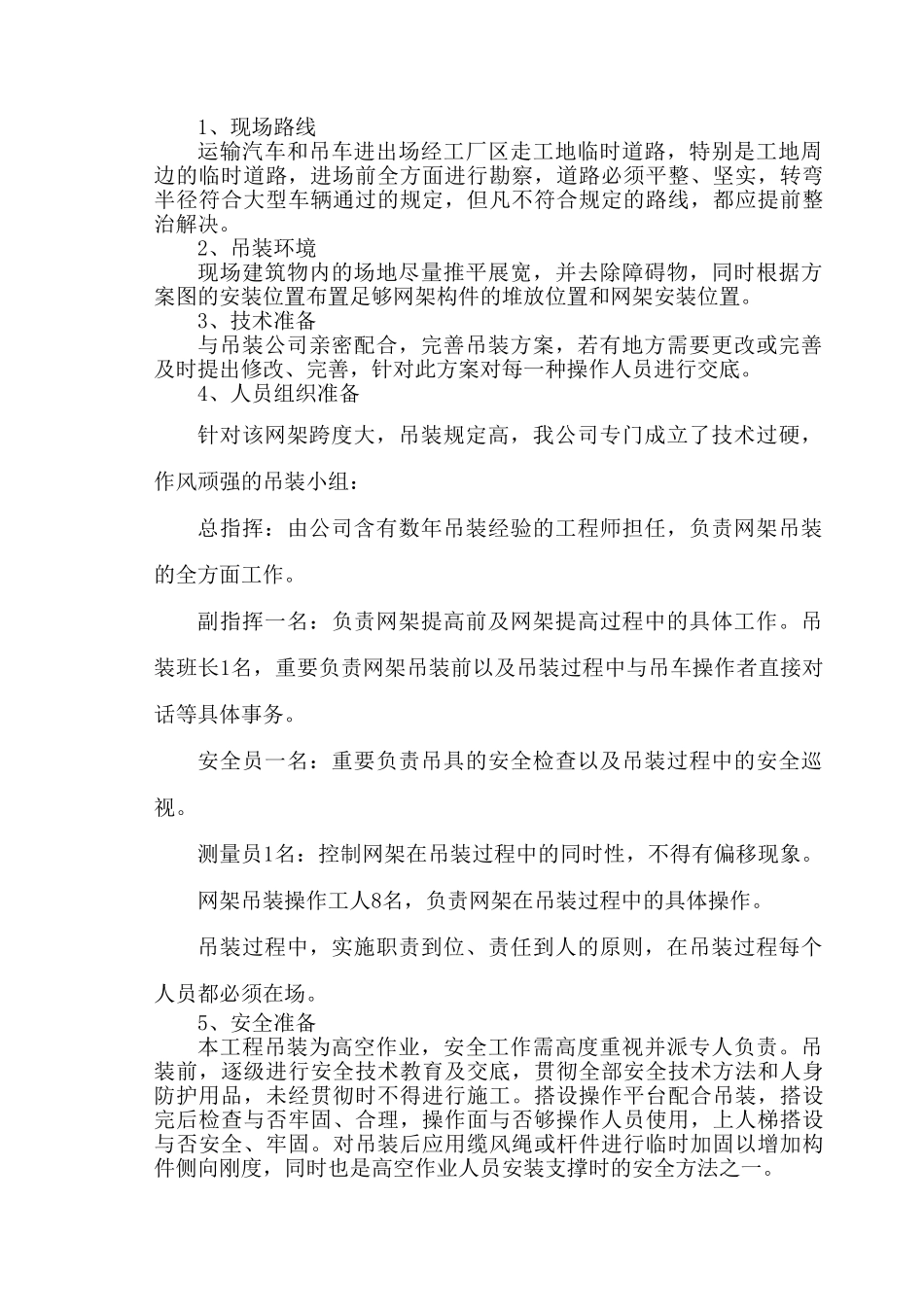

江苏洋河酒厂股份有限公司一期工程(600t储酒库）网架吊装方案江苏联方钢构造工程有限公司二○一一年十月二十日一、工程概况1、工程环境本工程为江苏洋河酒厂股份有限公司一期工程(600t储酒库）网架工程，混凝土柱顶标高（亦为网架预埋板顶面标高）位置离地面15m左右，施工场地四周都有道路或临时道路，现在土建方混凝土柱已施工完毕。网架安装前施工场地内必须全部平整、压实；网架吊装前由于施工场地特别是吊车行进路线由于施工混凝土柱子及其它设施开挖的土方回填必须平整、扎实，吊车行进路线及操作范畴内若有电线、水管等更改位置，且以满足吊车作业和行使规定。2、构造特性本工程为双层螺栓球节点网架构造，跨度最大为33.44m，网架周边支撑于混凝土柱顶，檩条采用C型钢，网架与预埋于砼圆柱顶的预埋铁板焊接。土建部分为混凝土柱，现在已施工完毕，并达成设计强度。本工程跨度大、重量大、安装位置高，结合现场实际状况、网架构件的受力性能及吊车的各项指标，本工程拟采用分片分区吊装法吊装，吊装机械采用汽车吊。二、吊装机械选择选择吊装机械的因素诸多，本工程需考虑的因素有：⑴足够的臂杆长度满足吊装高度，本工程吊装高度为18m左右；⑵吊臂有足够的覆盖面和旋转半径，本工程规定吊车在起吊满足安装高度的旋转半径为10--12米左右；⑶足够的起重能力，满足不同部位构件起吊规定，本工程单片网架重量为5T。根据上述因素综合考虑以及现场因素，本工程拟采用50T汽车吊两台组合即可满足吊装规定。三、网架安装焊接准备1、网架安装后平面布置的原则：进行构造构件的平面布置时，根据吊装的规定应考虑下列几点：⑴现场场地限制:由于场地的限制，拟订11至12轴之间预备吊装部分网架，在12轴以外场地进行拼装，以确保有足够的拼装空间。⑵简化机械操作：按其在施工安装图纸的对应位置进行安装，使起吊安装时，起重机的跑车、回转和起落吊杆等动作尽量减少。⑶确保吊车的行使路线畅通和安全回转；2、网架安装完后构件上垃圾、泥浆、铁锈等在吊装前全部清理干净，焊接球及杆件防锈防腐必须解决到位，网架安装焊接必须符合规定，提高接合部位的安装质量，减少高空作业时的团难。3、安装前应在预埋件上弹出纵横轴线，检查安装好构件的强度及构件外形尺寸误差状况特别是支座与支座的距离，若尺寸偏差过大（超出规范规定），将影响安装质量和安全工作，须提迈进行解决，为提高安装质量打下基础。支座支承面顶板位置的允许偏差（mm）项目允许偏差检查办法支承面顶板位置15.0经纬仪和钢尺检测顶面标高0-3.0顶面水平度L/1000四、吊装其它准备1、现场路线运输汽车和吊车进出场经工厂区走工地临时道路，特别是工地周边的临时道路，进场前全方面进行勘察，道路必须平整、坚实，转弯半径符合大型车辆通过的规定，但凡不符合规定的路线，都应提前整治解决。2、吊装环境现场建筑物内的场地尽量推平展宽，并去除障碍物，同时根据方案图的安装位置布置足够网架构件的堆放位置和网架安装位置。3、技术准备与吊装公司亲密配合，完善吊装方案，若有地方需要更改或完善及时提出修改、完善，针对此方案对每一种操作人员进行交底。4、人员组织准备针对该网架跨度大，吊装规定高，我公司专门成立了技术过硬，作风顽强的吊装小组：总指挥：由公司含有数年吊装经验的工程师担任，负责网架吊装的全方面工作。副指挥一名：负责网架提高前及网架提高过程中的具体工作。吊装班长1名，重要负责网架吊装前以及吊装过程中与吊车操作者直接对话等具体事务。安全员一名：重要负责吊具的安全检查以及吊装过程中的安全巡视。测量员1名：控制网架在吊装过程中的同时性，不得有偏移现象。网架吊装操作工人8名，负责网架在吊装过程中的具体操作。吊装过程中，实施职责到位、责任到人的原则，在吊装过程每个人员都必须在场。5、安全准备本工程吊装为高空作业，安全工作需高度重视并派专人负责。吊装前，逐级进行安全技术教育及交底，贯彻全部安全技术方法和人身防护用品，未经贯彻时不得进行施工。搭设操作平台配合吊装，搭设完后检查与否牢固、合理，操作面与否够操作人员使用，上人梯搭设与否安全、牢固。对吊装后应用缆...
