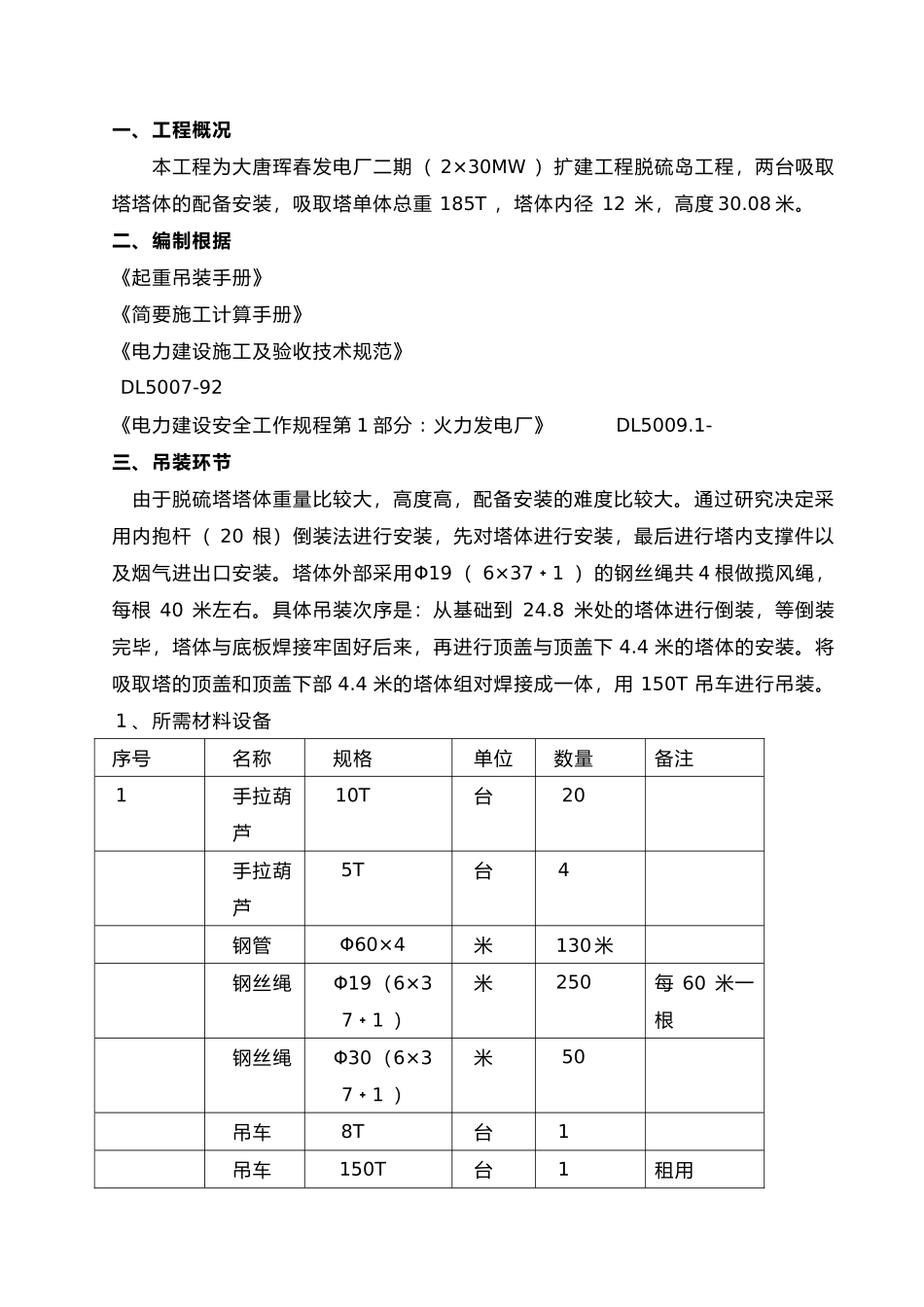

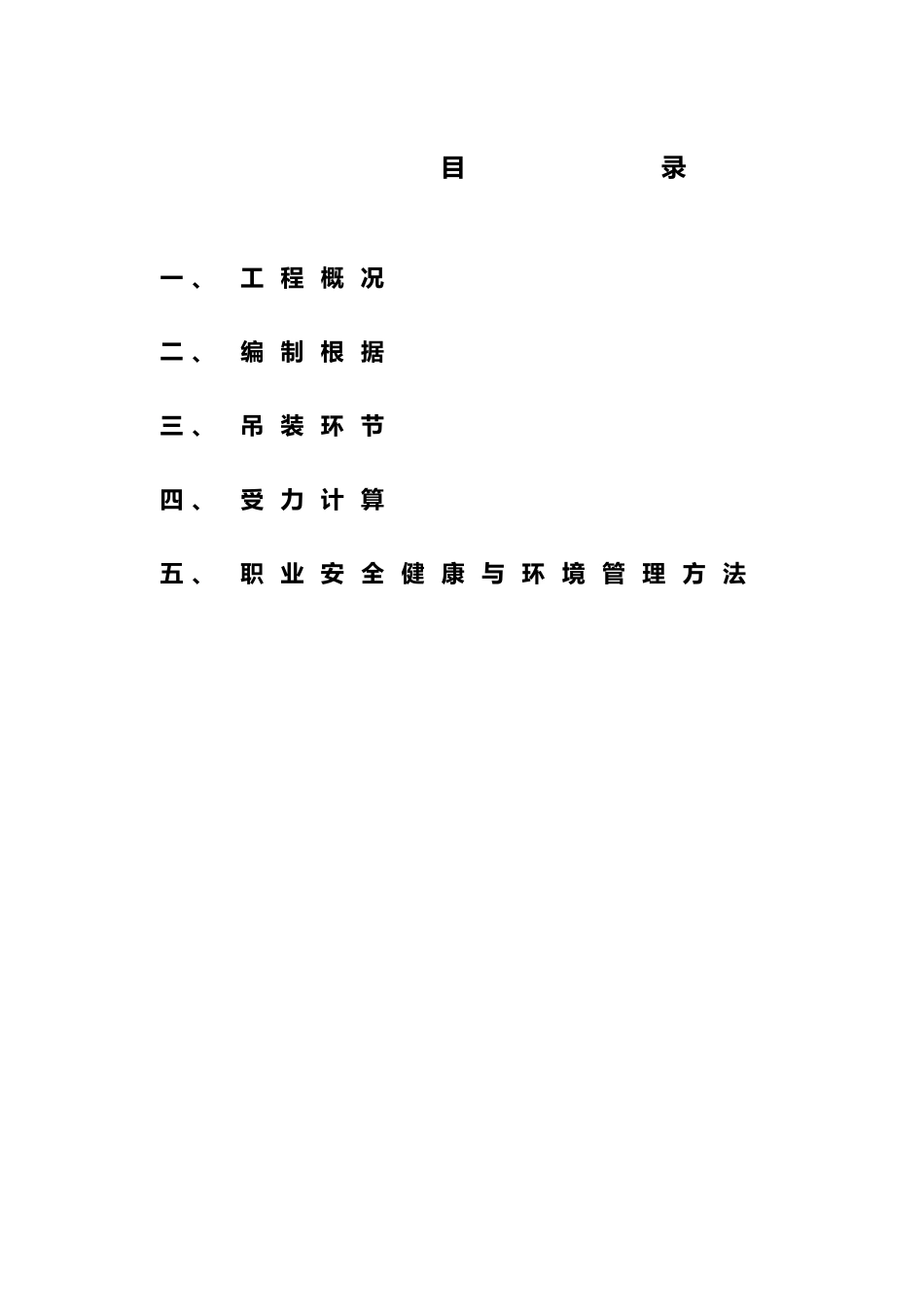

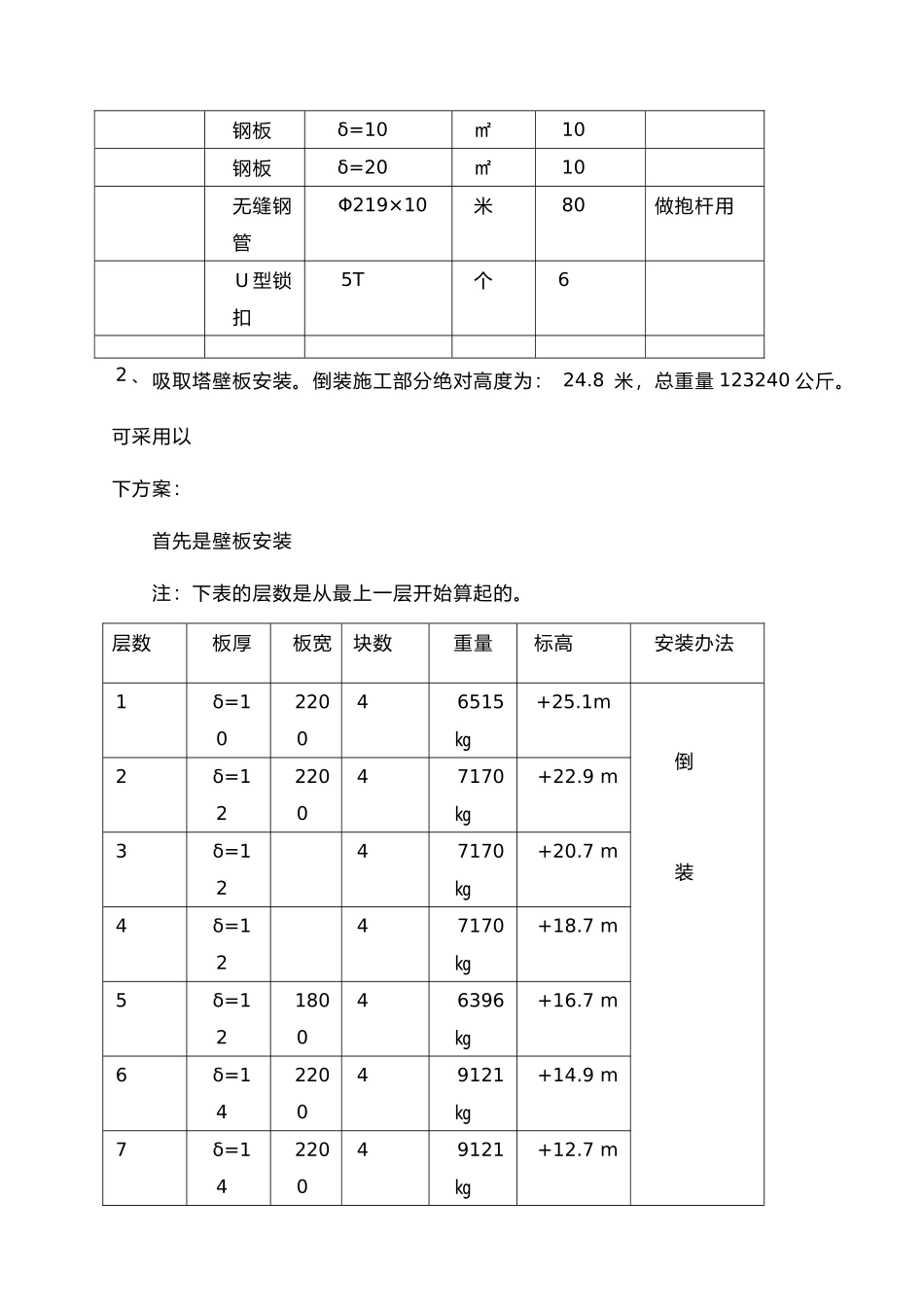

目录一、工程概况二、编制根据三、吊装环节四、受力计算五、职业安全健康与环境管理方法一、工程概况本工程为大唐珲春发电厂二期(2×30MW)扩建工程脱硫岛工程,两台吸取塔塔体的配备安装,吸取塔单体总重185T,塔体内径12米,高度30.08米。二、编制根据《起重吊装手册》《简要施工计算手册》《电力建设施工及验收技术规范》DL5007-92《电力建设安全工作规程第1部分:火力发电厂》DL5009.1-三、吊装环节由于脱硫塔塔体重量比较大,高度高,配备安装的难度比较大。通过研究决定采用内抱杆(20根)倒装法进行安装,先对塔体进行安装,最后进行塔内支撑件以及烟气进出口安装。塔体外部采用Φ19(6×371﹢)的钢丝绳共4根做揽风绳,每根40米左右。具体吊装次序是:从基础到24.8米处的塔体进行倒装,等倒装完毕,塔体与底板焊接牢固好后来,再进行顶盖与顶盖下4.4米的塔体的安装。将吸取塔的顶盖和顶盖下部4.4米的塔体组对焊接成一体,用150T吊车进行吊装。1、所需材料设备序号名称规格单位数量备注1手拉葫芦10T台20手拉葫芦5T台4钢管Φ60×4米130米钢丝绳Φ19(6×371﹢)米250每60米一根钢丝绳Φ30(6×371﹢)米50吊车8T台1吊车150T台1租用钢板δ=10㎡10钢板δ=20㎡10无缝钢管Φ219×10米80做抱杆用U型锁扣5T个62、吸取塔壁板安装。倒装施工部分绝对高度为:24.8米,总重量123240公斤。可采用以下方案:首先是壁板安装注:下表的层数是从最上一层开始算起的。层数板厚板宽块数重量标高安装办法1δ=10220046515㎏+25.1m倒装2δ=12220047170㎏+22.9m3δ=1247170㎏+20.7m4δ=1247170㎏+18.7m5δ=12180046396㎏+16.7m6δ=14220049121㎏+14.9m7δ=14220049121㎏+12.7m8δ=1448292㎏+10.5m9δ=1448292㎏+8.5m10δ=1448292+6.5m11δ=1448292㎏+4.5m12δ=14220049121㎏+2.5m13+0.3m2.1抱杆的装设:沿底板边沿均匀布置20根抱杆,抱杆采用钢管Φ219×12,L=3500。规定抱杆与底板垂直且焊接牢固,与底板边沿距离为428㎜且设支撑杆。支撑杆为Φ60×4的钢管制作,支撑杆与地板中心附近焊接,每根抱杆设一支撑。(具体见附图)。2.2以底板中心为圆心,以1为直径画一圆,沿此圆的内侧每隔一米设一挡板,挡板与底板焊接,挡板规格为100×100×10的钢板2.3每个抱杆上固定一10T倒链,首先将卷好的壁板围在挡板外侧,待围好一圈后,由铆工组对固定好,再由电焊工焊接好纵向焊缝。2.4整个圈体纵向焊缝焊接完毕,在圈体内侧焊接20个吊耳,每个倒链提高一种吊耳,每个倒链旁站1人,把每个倒链向上提高,直到索链达成绷紧的状态,然后听号令同时动作,使倒链缓慢均匀地向上提高。当上升高度达成下一层壁板高度加100㎜的时候停止提高。2.5下一层壁板就位。焊接纵向焊缝并与提高到位的壁板焊接起来。壁板上有加固筋或管口可在此时同时安装并焊接2.6将倒链均匀缓慢下降,将筒体回落到下层壁板上,对口焊接环向焊缝。下落倒链吊钩,用气割办法将上一层上所焊接的吊耳取下,并将壁板上留下的痕迹补焊、磨平。对焊缝进行打磨解决。2.7将此段壁板及其加固筋焊接并按规定做探伤检查。2.8重复4.3.3~4.3.6环节直到壁板倒装完毕。2.9倒装完毕把筒体与底板进行焊接,安装地角螺栓。2.10顶盖以及顶盖下部4.4米的筒壁按照倒装法进行组合焊接。3正装:3.1待顶盖与其下部4.4米的筒壁组对焊接完毕,24.8米处的施工平台安装完好后则可进行顶盖吊装3.2吊装采用150T吊车进行吊装,吊装时要避免顶盖变形或磨损,在塔壁上选择4个吊点,每个点上焊接一吊耳,每个吊耳上绑一等长的钢丝绳,钢丝绳的另一头固定在吊车的吊钩上,使之受力均匀。然后启动吊车,提高顶盖至24.8米处进行定位、焊接。待焊接牢固,吊车方可收杆。3.3壳体组合安装完毕后,再进行外表面涂刷及内部装置安装。四、受力计算:单体吸取塔重量为185T,但实际吊装重量即:从基础到24.8米处塔体的重量为:14.6×38.57×14×7.85=61901.160㎏8×38.45×12×7.85=28975.92㎏2.2×38.32×10×7.85=6617.86㎏T型加强筋:T250×200×10×14共4道总重约3000㎏T350×200×12×16共2道总重约1666㎏以上重量总和为本次倒装的总重量约为:102T本次倒装采用10T的手拉葫芦20台,均...
