2025年预制梁修补方案VIP免费

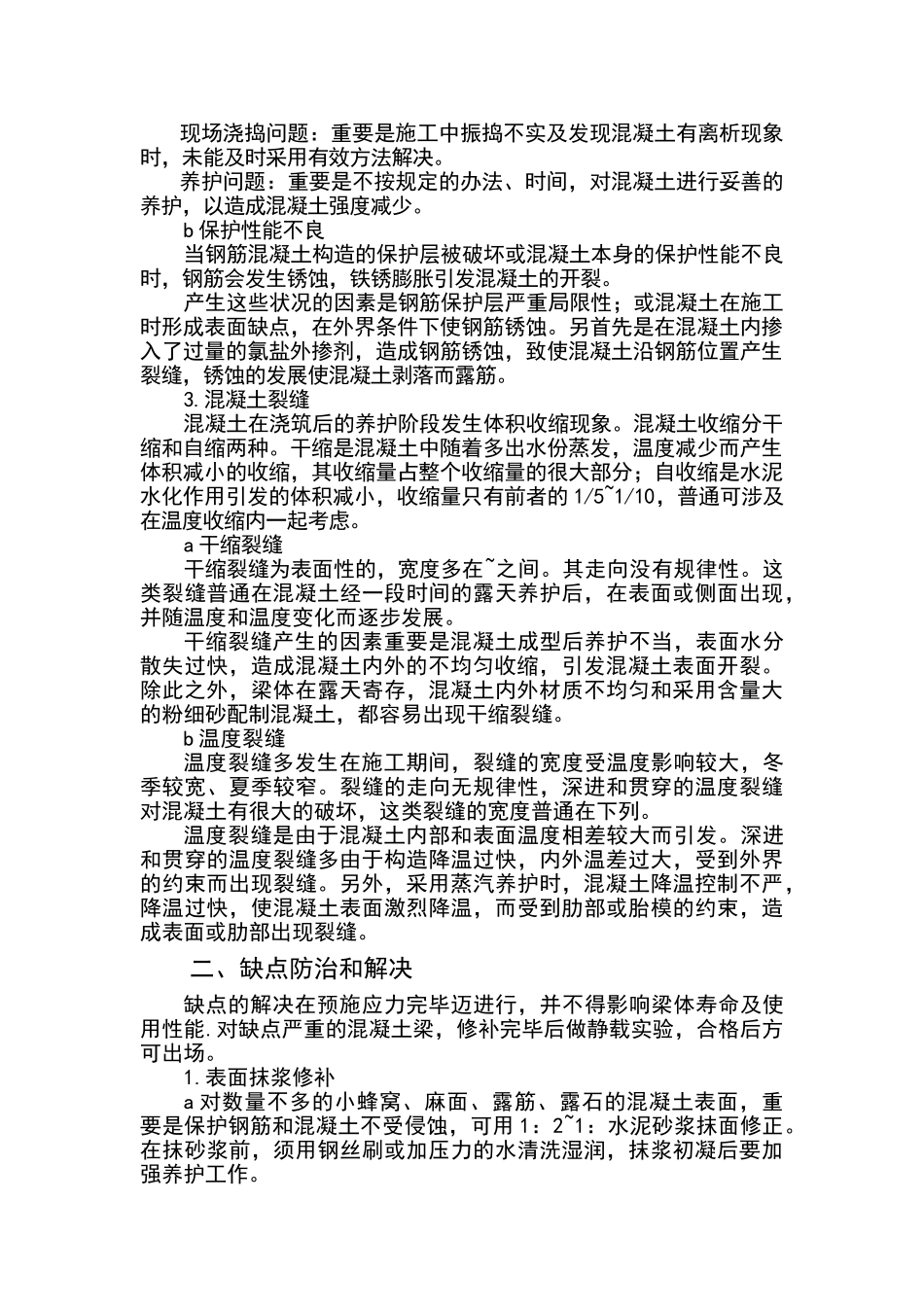

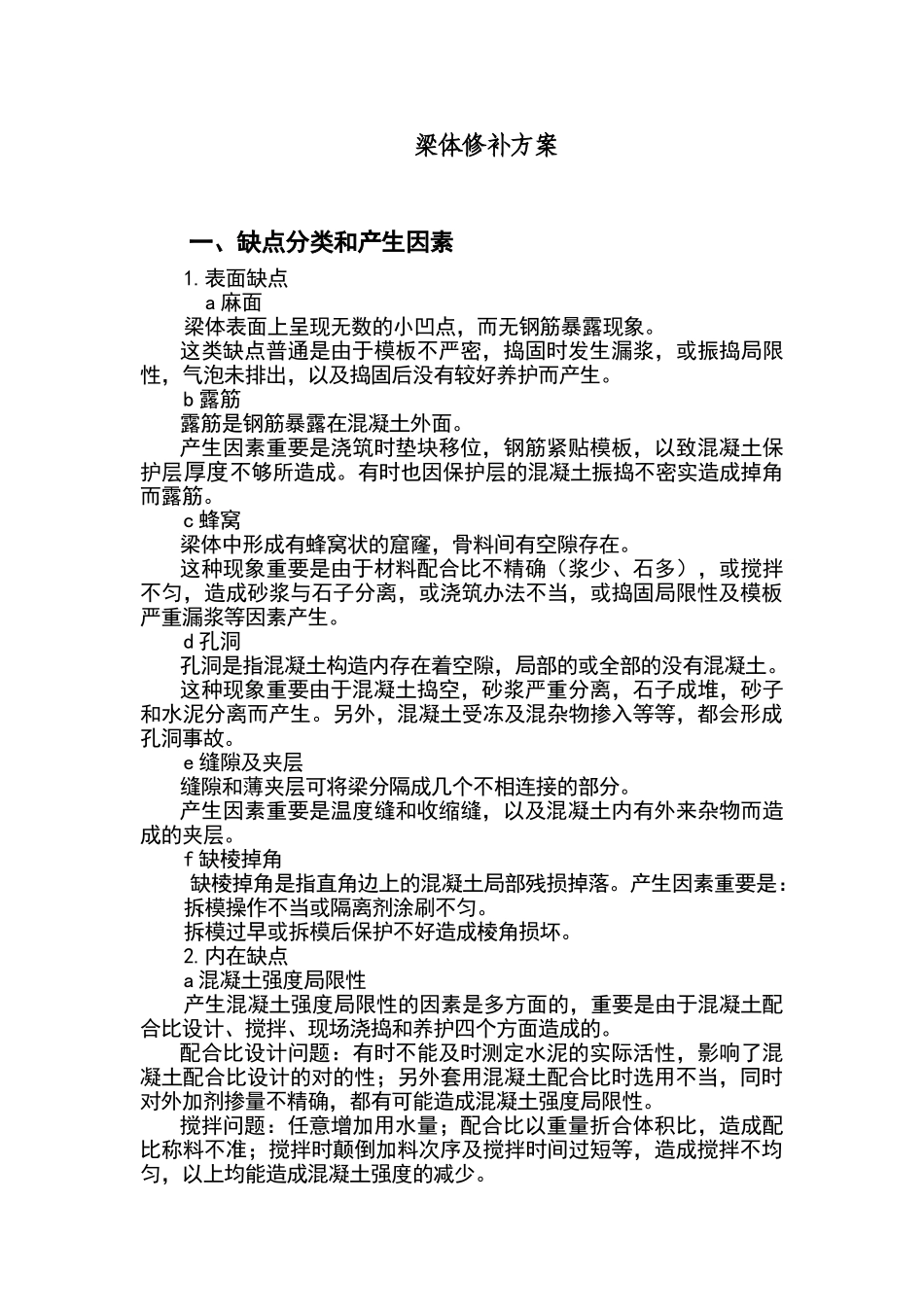

梁体修补方案一、缺点分类和产生因素1.表面缺点a麻面梁体表面上呈现无数的小凹点，而无钢筋暴露现象。这类缺点普通是由于模板不严密，捣固时发生漏浆，或振捣局限性，气泡未排出，以及捣固后没有较好养护而产生。b露筋露筋是钢筋暴露在混凝土外面。产生因素重要是浇筑时垫块移位，钢筋紧贴模板，以致混凝土保护层厚度不够所造成。有时也因保护层的混凝土振捣不密实造成掉角而露筋。c蜂窝梁体中形成有蜂窝状的窟窿，骨料间有空隙存在。这种现象重要是由于材料配合比不精确（浆少、石多），或搅拌不匀，造成砂浆与石子分离，或浇筑办法不当，或捣固局限性及模板严重漏浆等因素产生。d孔洞孔洞是指混凝土构造内存在着空隙，局部的或全部的没有混凝土。这种现象重要由于混凝土捣空，砂浆严重分离，石子成堆，砂子和水泥分离而产生。另外，混凝土受冻及混杂物掺入等等，都会形成孔洞事故。e缝隙及夹层缝隙和薄夹层可将梁分隔成几个不相连接的部分。产生因素重要是温度缝和收缩缝，以及混凝土内有外来杂物而造成的夹层。f缺棱掉角缺棱掉角是指直角边上的混凝土局部残损掉落。产生因素重要是：拆模操作不当或隔离剂涂刷不匀。拆模过早或拆模后保护不好造成棱角损坏。2.内在缺点a混凝土强度局限性产生混凝土强度局限性的因素是多方面的，重要是由于混凝土配合比设计、搅拌、现场浇捣和养护四个方面造成的。配合比设计问题：有时不能及时测定水泥的实际活性，影响了混凝土配合比设计的对的性；另外套用混凝土配合比时选用不当，同时对外加剂掺量不精确，都有可能造成混凝土强度局限性。搅拌问题：任意增加用水量；配合比以重量折合体积比，造成配比称料不准；搅拌时颠倒加料次序及搅拌时间过短等，造成搅拌不均匀，以上均能造成混凝土强度的减少。现场浇捣问题：重要是施工中振捣不实及发现混凝土有离析现象时，未能及时采用有效方法解决。养护问题：重要是不按规定的办法、时间，对混凝土进行妥善的养护，以造成混凝土强度减少。b保护性能不良当钢筋混凝土构造的保护层被破坏或混凝土本身的保护性能不良时，钢筋会发生锈蚀，铁锈膨胀引发混凝土的开裂。产生这些状况的因素是钢筋保护层严重局限性；或混凝土在施工时形成表面缺点，在外界条件下使钢筋锈蚀。另首先是在混凝土内掺入了过量的氯盐外掺剂，造成钢筋锈蚀，致使混凝土沿钢筋位置产生裂缝，锈蚀的发展使混凝土剥落而露筋。3.混凝土裂缝混凝土在浇筑后的养护阶段发生体积收缩现象。混凝土收缩分干缩和自缩两种。干缩是混凝土中随着多出水份蒸发，温度减少而产生体积减小的收缩，其收缩量占整个收缩量的很大部分；自收缩是水泥水化作用引发的体积减小，收缩量只有前者的1/5~1/10，普通可涉及在温度收缩内一起考虑。a干缩裂缝干缩裂缝为表面性的，宽度多在~之间。其走向没有规律性。这类裂缝普通在混凝土经一段时间的露天养护后，在表面或侧面出现，并随温度和温度变化而逐步发展。干缩裂缝产生的因素重要是混凝土成型后养护不当，表面水分散失过快，造成混凝土内外的不均匀收缩，引发混凝土表面开裂。除此之外，梁体在露天寄存，混凝土内外材质不均匀和采用含量大的粉细砂配制混凝土，都容易出现干缩裂缝。b温度裂缝温度裂缝多发生在施工期间，裂缝的宽度受温度影响较大，冬季较宽、夏季较窄。裂缝的走向无规律性，深进和贯穿的温度裂缝对混凝土有很大的破坏，这类裂缝的宽度普通在下列。温度裂缝是由于混凝土内部和表面温度相差较大而引发。深进和贯穿的温度裂缝多由于构造降温过快，内外温差过大，受到外界的约束而出现裂缝。另外，采用蒸汽养护时，混凝土降温控制不严，降温过快，使混凝土表面激烈降温，而受到肋部或胎模的约束，造成表面或肋部出现裂缝。二、缺点防治和解决缺点的解决在预施应力完毕迈进行，并不得影响梁体寿命及使用性能.对缺点严重的混凝土梁，修补完毕后做静载实验，合格后方可出场。1.表面抹浆修补a对数量不多的小蜂窝、麻面、露筋、露石的混凝土表面，重要是保护钢筋和混凝土不受侵蚀，可用1：2~1：水泥砂浆抹面修正。在抹砂浆前，须用钢丝刷或加压力的水清洗湿润，抹浆初凝后要加强养护工作。b对于裂缝，将...
