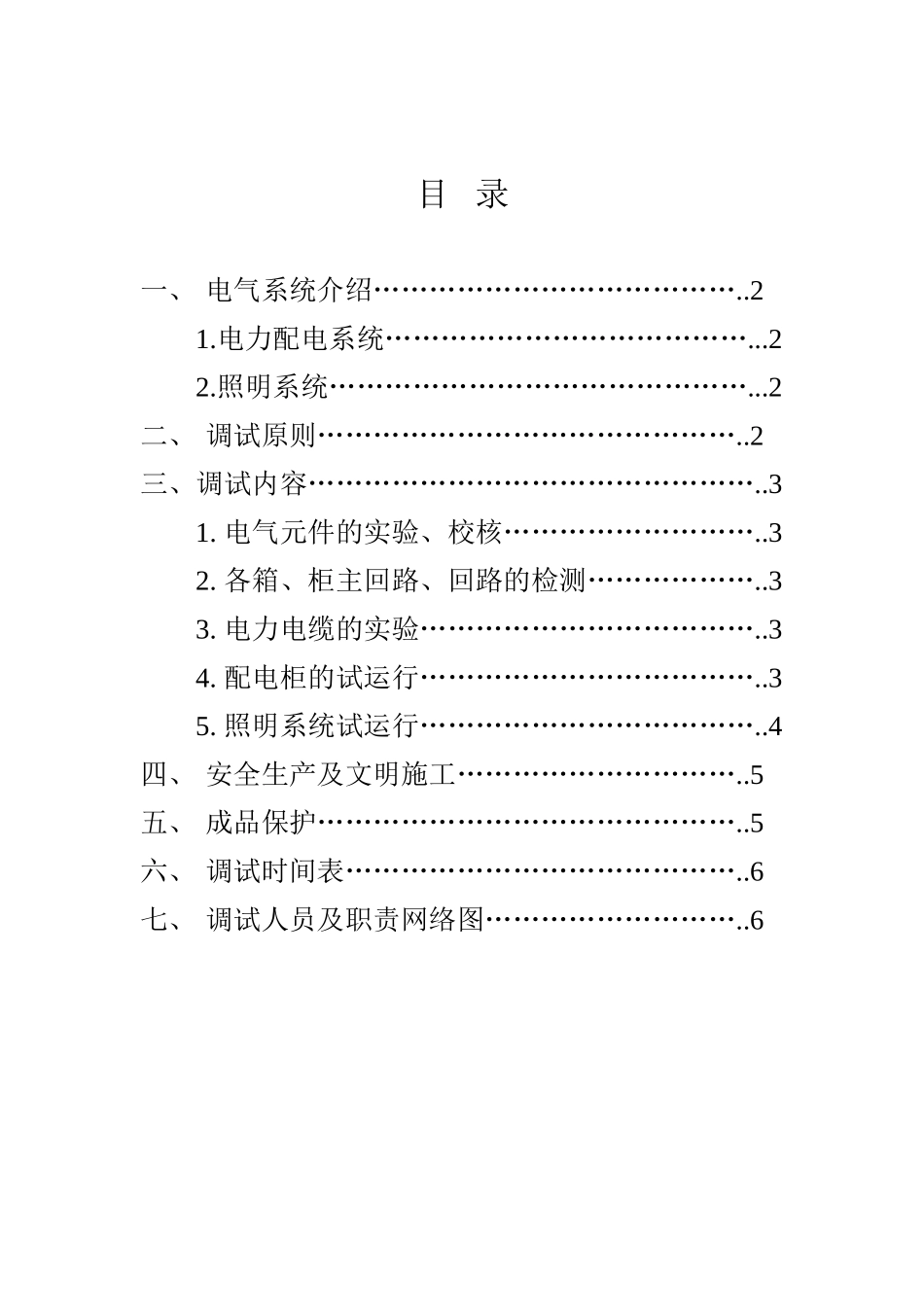

目录一、电气系统介绍…………………………………..21.电力配电系统…………………………………...22.照明系统………………………………………...2二、调试原则………………………………………..2三、调试内容…………………………………………..31.电气元件的实验、校核………………………..32.各箱、柜主回路、回路的检测………………..33.电力电缆的实验………………………………..34.配电柜的试运行………………………………..35.照明系统试运行………………………………..4四、安全生产及文明施工…………………………..5五、成品保护………………………………………..5六、调试时间表……………………………………..6七、调试人员及职责网络图………………………..6一、电气系统介绍1.电力配电系统1.1电力、照明电源由本工程变电所（设在首层）引来，电压采用交流380/220V。我方负责从配电房低压设备低压端子接线通过电缆竖井至各层强电间总配电箱，总配电箱控制各房间配电箱，各房间配电箱控制末端设备。1.2本工程低压配电系统电源电压为380/220V，50Hz，采用三相五线中性点固定接地系统，低压系统以单母线分段方式运行，采用TN-S系统接地方式。电力干线、支干线和支线采用母线及ZR-DI-YJE阻燃低烟无卤型铜芯电缆，沿桥架或金属线槽敷设，出桥架穿紧定式镀锌电线管保护。2.照明系统本工程照明系统涉及正常照明、应急照明和其它照明。正常照明光源选用荧光灯和节能吸顶灯。照明干线、支干线选择及敷设同电力配电系统，支线选用ZR-BVV阻燃型铜芯塑料绝缘线，穿镀锌电线管保护。应急照明涉及事故照明和疏散照明。疏散批示灯自带应急电源，应急时间应不不大于60分钟，工作方式为二线制。楼层批示灯与疏散批示灯规定相似。二、调试原则电气系统调试按照先主干后分支、先动力后照明，逐个逐级由上至下对设备进行调试。调试过程分为下列四个阶段：单原件实验阶段，分部、分系统实验阶段，联动调试和总体试车阶段。在正式调试前先用临时电分开对各层设备、线路进行调试，确认没问题后再用正式电进行调试。在上级线路、设备进行调试时，下级线路、设备控制开关必须确保断开，严格统一控制送电范畴及次序。三、调试内容1．电气元件的实验、校核空气断路器敏捷性的实验：2．各箱、柜主回路、回路的检测回路的检查、测试：检查回路接线的对的性、测试回路每一支路绝缘电阻、工频交流耐压实验。3.电力电缆的实验检查相位、测试相间及相对地绝缘电阻、工频交流耐压实验。4．配电柜的试运行4.1运行前检查配电柜试运行前，检查配电柜内有无杂物，安装与否符合质量评定原则，相色、铭牌标志与否齐全。4.2试运行在空载状况下，检查各保护装置的手动、自动与否敏捷可靠。将开关柜内各分开关处在断开位置。当主开关闭合后，逐个合上分开关。带二次回路配电柜在正式给设备送电前应先解除主回路，先给二次回路送电，检查二次回路与否动作正常，主回路供电与否相序齐全。如不齐全应及时找出因素，及时解决。在负载运行的状况下，切断弱点系统中的线路，测试弱电端子、感应电与否符合厂家规定。送电空载运行24小时，无异常现象，经监理工程师及甲方检查确认后，向监理公司及甲方各报一份存档。5．照明系统试运行5.1照明器具试运行本工程的灯具大多为配电箱直接控制，为此灯具试运行时要对各配电箱的各条出线的绝缘电阻（到第一种灯位）进行认真的测量，以免出现不必要的事故。⑴电气照明器具试运行前应进行通电试运行，系统内的全部照明灯具均得启动，同时投入运行，运行时间为24小时。⑵全部照明灯具通电运行开始后，要及时测量系统的电源电压负荷电流，并做好统计。试运行过程中每隔8小时还需测量统计一次，直到24小时运行完为止。上述各项测量的数值要填入试运行统计表内。5.2事故照明切换装置的调试⑴普通性检查检查事故照明装置的外观应完好，元器件选择安装对的，接线并无损伤。⑵直流装置的实验按电力变流设备的实验规范和产品的技术条件规定，进行绝缘实验、耐压实验、稳定电压调节范畴实验、均流实验、绝缘监视实验、蓄电池充放电实验等项目的实验以及装置的运行参数设立。⑶切换装置的实验...
