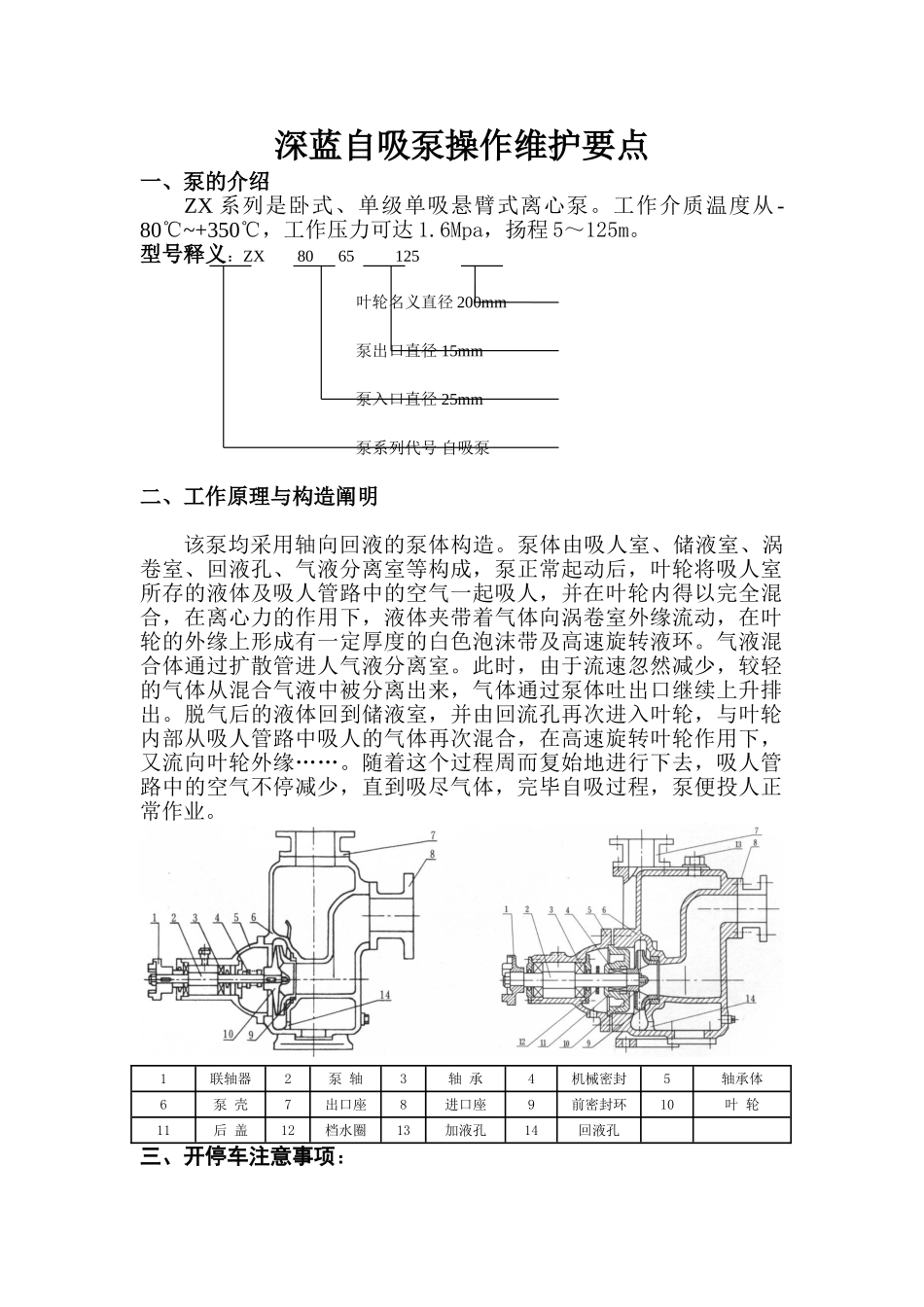

深蓝自吸泵操作维护要点一、泵的介绍ZX系列是卧式、单级单吸悬臂式离心泵。工作介质温度从-80℃~+350℃，工作压力可达1.6Mpa，扬程5～125m。型号释义：ZX8065125叶轮名义直径200mm泵出口直径15mm泵入口直径25mm泵系列代号自吸泵二、工作原理与构造阐明该泵均采用轴向回液的泵体构造。泵体由吸人室、储液室、涡卷室、回液孔、气液分离室等构成，泵正常起动后，叶轮将吸人室所存的液体及吸人管路中的空气一起吸人，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进人气液分离室。此时，由于流速忽然减少，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸人管路中吸人的气体再次混合，在高速旋转叶轮作用下，又流向叶轮外缘……。随着这个过程周而复始地进行下去，吸人管路中的空气不停减少，直到吸尽气体，完毕自吸过程，泵便投人正常作业。1联轴器2泵轴3轴承4机械密封5轴承体6泵壳7出口座8进口座9前密封环10叶轮11后盖12档水圈13加液孔14回液孔三、开停车注意事项：(一)、起动前的准备及检查工作：1、检查润滑油油位。如果油位局限性，需加润滑油。2、检查泵壳内的储液与否高于叶轮的上边沿，如若局限性，能够从泵壳上的加液口处直接向泵体内注人储液，不应在储液局限性的状况下启动运转，否则泵不能正常工作，且易损坏机械密封。3、检查泵的转动部件与否有卡住磕碰现象。4、检查泵体底脚及各联结处螺母有无松动现象。5、检查泵轴与电动机主轴的同轴度和平行度。6、检查进口管路与否漏气，如有漏气，必须设法排除。7、打开吸人管路的阀门。（二）泵运行中注意事项：1.点动泵如果没有异常状况，能够正式启动泵，缓慢打开出口阀观察流量和压力与否达成规定；2.注意监控进口液位；3.观察泵整体运行状况涉及：a.填料、机械密封与否渗漏；（填料：渗漏量从）b.轴承温度温升不能超出40度，最高温度不能达成75度；c.泵体振动状况，管线振动状况；泵与否有杂音，泵电流与否符合规定。4.日常维护a.每天定时检查泵运行的平稳性，有无振动，注意运转噪音的变化，轴承温度的变化，密封有无泄漏，润滑油油位有无变化；b.每天定时检查泵进出口压力，流量，温度并做好统计；c.电机运行参数，并统计；d.对于轴承初始运行10~15小时，应更换新润滑油；e.对备用泵应定时盘车，并做统计。(三)、起动及操作：1、点动自吸泵，注意泵轴的转向与否对的。2、毒注意转动时有无不正常的声响和振动。3、注意压力表及真空表读数，起动后当压力表及真空表的读数通过一段时间的波动而批示稳定后，阐明泵内已经上液，进人正常输液作业。4、在泵进人正常输液作业前即自吸过程中，应特别注意泵内水温升高状况，如果这个过程过长，泵内水温过高，则停泵检查其因素。5、如果泵内液体温度过高而引发自吸困难，那么能够临时停机，运用输出管路中的液体倒流回泵内或向泵体上的加储液口处直接向泵内补充液体，使泵内液体降温，然后起动即可。6、泵在工作过程中如发生强烈振动和噪声，有可能是泵发生汽蚀所致，汽蚀产生的因素有两种：一是进口管流速过大，二是吸程过高。流速过大时可调节出口控制阀，升高压力表读数，在进口管路有堵塞时则应及时排除；吸程太高时可适宜减少泵的安装高度。7、圣泵在工作过程中因故停泵，需再起动时，出口控制阀应稍开(不要全闭)，这样现有助于自吸过程中气体从吐出口排出，又能确保泵在较轻的负荷下启动。8、注意检杳管路系统有无渗漏现象。(四)、停泵：1、首先必须关闭出口管路上的阀门。2、使泵停止转动。3、在严寒季节，应将泵体内的储液和轴承体冷却室内的水放空，以防冻裂机件。四、润滑系统(一)作用：减少摩擦，减少磨损，提高使用寿命。润滑不好会造成很严重的后果。(二)系统构成：油箱，油封，视镜，油杯，排气孔，放油孔。(三)维护要点：a.熟悉区域内设备的润滑系统，所用油品。b.每日巡检，检查设备油位，有无泄漏。c.为设备加油时贯彻“五定”、“三过滤”原则。五定即定人、定...
