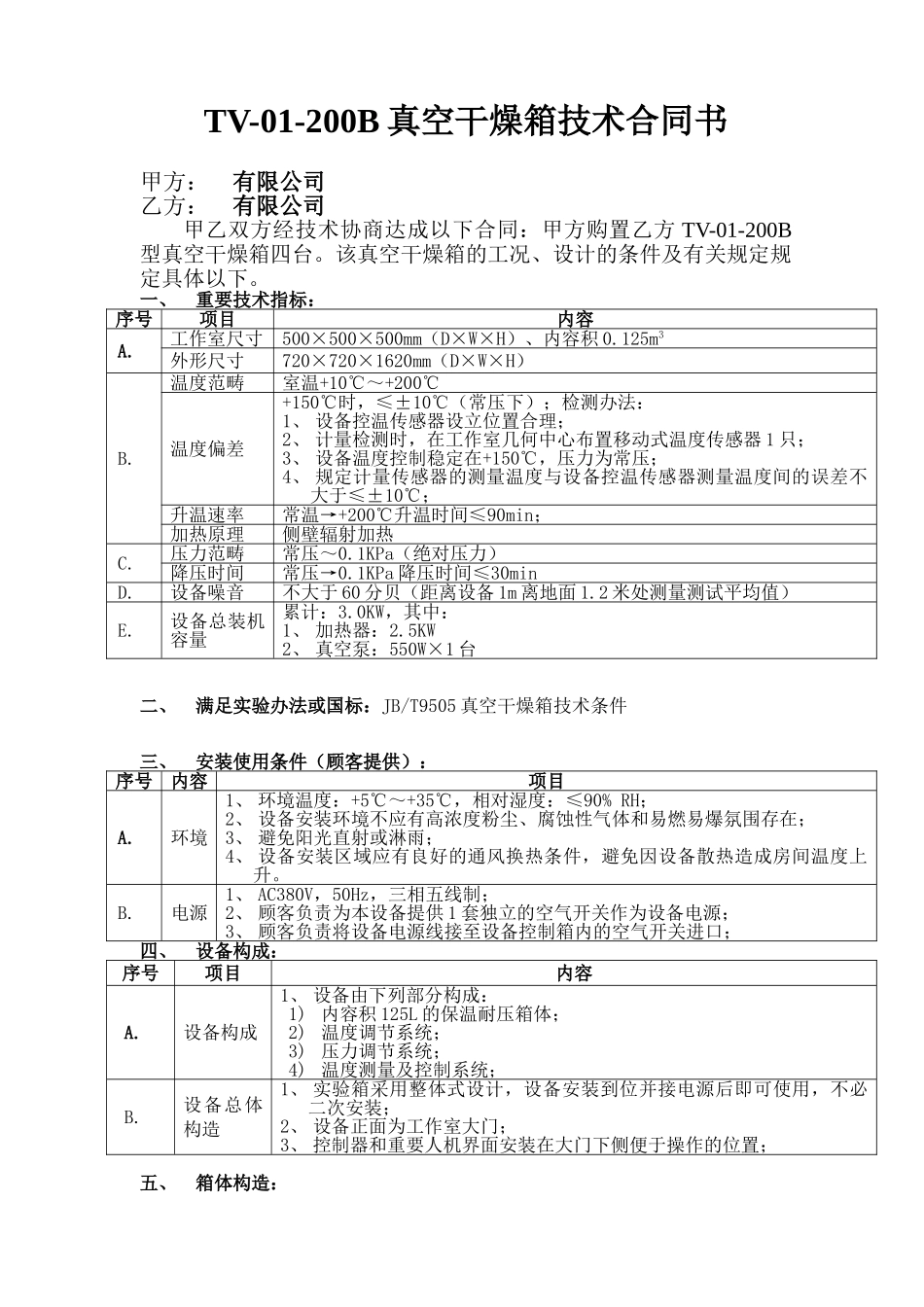

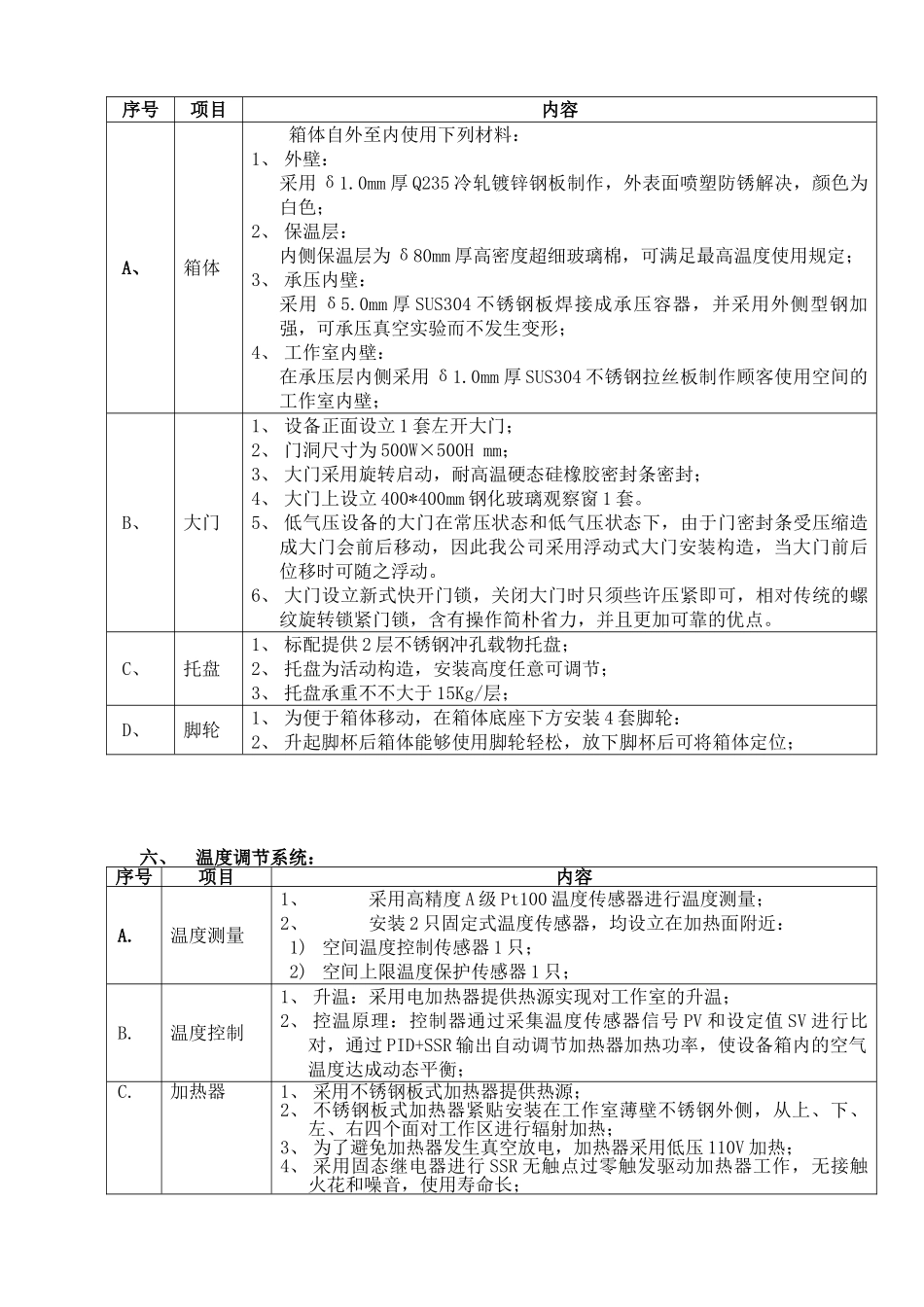

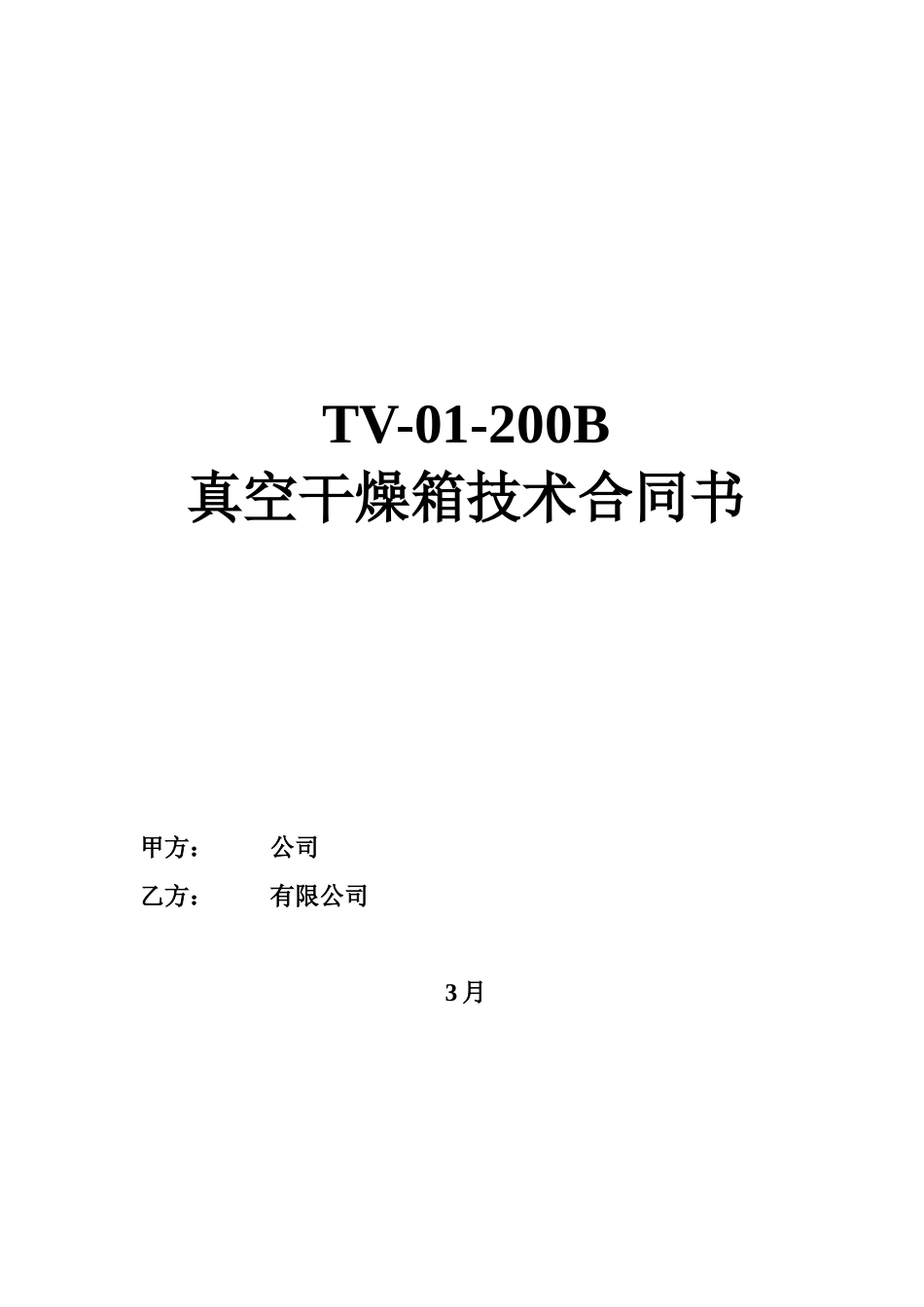

TV-01-200B真空干燥箱技术合同书甲方：公司乙方：有限公司3月TV-01-200B真空干燥箱技术合同书甲方：有限公司乙方：有限公司甲乙双方经技术协商达成以下合同：甲方购置乙方TV-01-200B型真空干燥箱四台。该真空干燥箱的工况、设计的条件及有关规定规定具体以下。一、重要技术指标：序号项目内容A.工作室尺寸500×500×500mm（D×W×H）、内容积0.125m3外形尺寸720×720×1620mm（D×W×H）B.温度范畴室温+10℃～+200℃温度偏差+150℃时，≤±10℃（常压下）；检测办法：1、设备控温传感器设立位置合理；2、计量检测时，在工作室几何中心布置移动式温度传感器1只；3、设备温度控制稳定在+150℃，压力为常压；4、规定计量传感器的测量温度与设备控温传感器测量温度间的误差不大于≤±10℃；升温速率常温→+200℃升温时间≤90min；加热原理侧壁辐射加热C.压力范畴常压～0.1KPa（绝对压力）降压时间常压→0.1KPa降压时间≤30minD.设备噪音不大于60分贝（距离设备1m离地面1.2米处测量测试平均值）E.设备总装机容量累计：3.0KW，其中：1、加热器：2.5KW2、真空泵：550W×1台二、满足实验办法或国标：JB/T9505真空干燥箱技术条件三、安装使用条件（顾客提供）：序号内容项目A.环境1、环境温度：+5℃～+35℃，相对湿度：≤90%RH；2、设备安装环境不应有高浓度粉尘、腐蚀性气体和易燃易爆氛围存在；3、避免阳光直射或淋雨；4、设备安装区域应有良好的通风换热条件，避免因设备散热造成房间温度上升。B.电源1、AC380V，50Hz，三相五线制；2、顾客负责为本设备提供1套独立的空气开关作为设备电源；3、顾客负责将设备电源线接至设备控制箱内的空气开关进口；四、设备构成：序号项目内容A.设备构成1、设备由下列部分构成：1)内容积125L的保温耐压箱体；2)温度调节系统；3)压力调节系统；4)温度测量及控制系统；B.设备总体构造1、实验箱采用整体式设计，设备安装到位并接电源后即可使用，不必二次安装；2、设备正面为工作室大门；3、控制器和重要人机界面安装在大门下侧便于操作的位置；五、箱体构造：序号项目内容A、箱体箱体自外至内使用下列材料：1、外壁：采用δ1.0mm厚Q235冷轧镀锌钢板制作，外表面喷塑防锈解决，颜色为白色；2、保温层：内侧保温层为δ80mm厚高密度超细玻璃棉，可满足最高温度使用规定；3、承压内壁：采用δ5.0mm厚SUS304不锈钢板焊接成承压容器，并采用外侧型钢加强，可承压真空实验而不发生变形；4、工作室内壁：在承压层内侧采用δ1.0mm厚SUS304不锈钢拉丝板制作顾客使用空间的工作室内壁；B、大门1、设备正面设立1套左开大门；2、门洞尺寸为500W×500Hmm；3、大门采用旋转启动，耐高温硬态硅橡胶密封条密封；4、大门上设立400*400mm钢化玻璃观察窗1套。5、低气压设备的大门在常压状态和低气压状态下，由于门密封条受压缩造成大门会前后移动，因此我公司采用浮动式大门安装构造，当大门前后位移时可随之浮动。6、大门设立新式快开门锁，关闭大门时只须些许压紧即可，相对传统的螺纹旋转锁紧门锁，含有操作简朴省力，并且更加可靠的优点。C、托盘1、标配提供2层不锈钢冲孔载物托盘；2、托盘为活动构造，安装高度任意可调节；3、托盘承重不不大于15Kg/层；D、脚轮1、为便于箱体移动，在箱体底座下方安装4套脚轮：2、升起脚杯后箱体能够使用脚轮轻松，放下脚杯后可将箱体定位；六、温度调节系统：序号项目内容A.温度测量1、采用高精度A级Pt100温度传感器进行温度测量；2、安装2只固定式温度传感器，均设立在加热面附近：1)空间温度控制传感器1只；2)空间上限温度保护传感器1只；B.温度控制1、升温：采用电加热器提供热源实现对工作室的升温；2、控温原理：控制器通过采集温度传感器信号PV和设定值SV进行比对，通过PID+SSR输出自动调节加热器加热功率，使设备箱内的空气温度达成动态平衡；C.加热器1、采用不锈钢板式加热器提供热源；2、不锈钢板式加热器紧贴安装在工作室薄壁不锈钢外侧，从上、下、左、右四个面对工作区进行辐射加热；3、为了避免加热器发生真空放电，加热器采用低压110V加热；4、采用固态继电器进行SSR无触点过零触发驱动加热器工作，无接触火花和噪音，使用...
