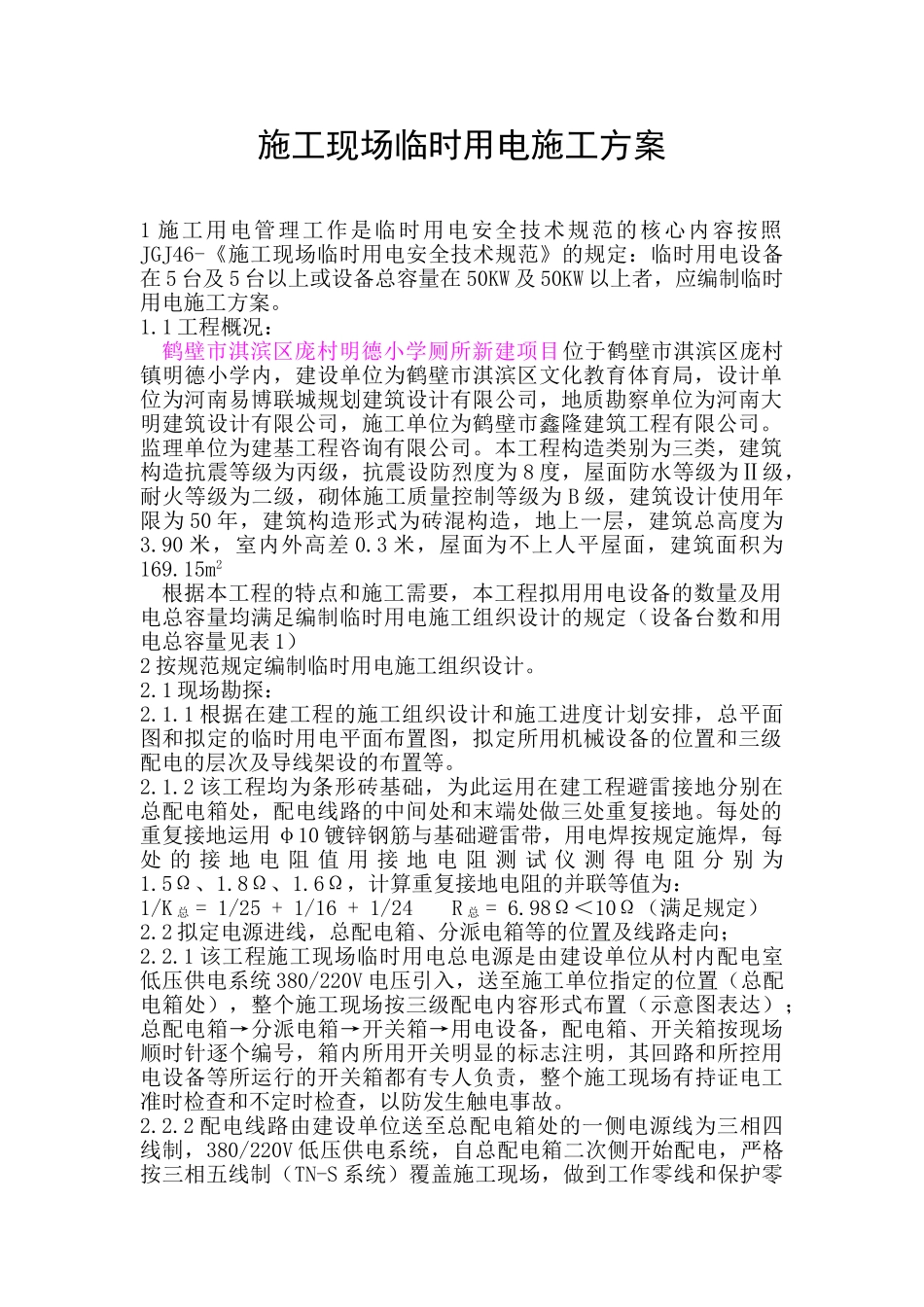

施工现场临时用电施工方案1施工用电管理工作是临时用电安全技术规范的核心内容按照JGJ46-《施工现场临时用电安全技术规范》的规定：临时用电设备在5台及5台以上或设备总容量在50KW及50KW以上者，应编制临时用电施工方案。1.1工程概况：鹤壁市淇滨区庞村明德小学厕所新建项目位于鹤壁市淇滨区庞村镇明德小学内，建设单位为鹤壁市淇滨区文化教育体育局，设计单位为河南易博联城规划建筑设计有限公司，地质勘察单位为河南大明建筑设计有限公司，施工单位为鹤壁市鑫隆建筑工程有限公司。监理单位为建基工程咨询有限公司。本工程构造类别为三类，建筑构造抗震等级为丙级，抗震设防烈度为8度，屋面防水等级为Ⅱ级，耐火等级为二级，砌体施工质量控制等级为B级，建筑设计使用年限为50年，建筑构造形式为砖混构造，地上一层，建筑总高度为3.90米，室内外高差0.3米，屋面为不上人平屋面，建筑面积为169.15m2根据本工程的特点和施工需要，本工程拟用用电设备的数量及用电总容量均满足编制临时用电施工组织设计的规定（设备台数和用电总容量见表1）2按规范规定编制临时用电施工组织设计。2.1现场勘探：2.1.1根据在建工程的施工组织设计和施工进度计划安排，总平面图和拟定的临时用电平面布置图，拟定所用机械设备的位置和三级配电的层次及导线架设的布置等。2.1.2该工程均为条形砖基础，为此运用在建工程避雷接地分别在总配电箱处，配电线路的中间处和末端处做三处重复接地。每处的重复接地运用φ10镀锌钢筋与基础避雷带，用电焊按规定施焊，每处的接地电阻值用接地电阻测试仪测得电阻分别为1.5Ω、1.8Ω、1.6Ω，计算重复接地电阻的并联等值为：1/K总=1/25+1/16+1/24R总=6.98Ω＜10Ω（满足规定）2.2拟定电源进线，总配电箱、分派电箱等的位置及线路走向；2.2.1该工程施工现场临时用电总电源是由建设单位从村内配电室低压供电系统380/220V电压引入，送至施工单位指定的位置（总配电箱处），整个施工现场按三级配电内容形式布置（示意图表达）；总配电箱→分派电箱→开关箱→用电设备，配电箱、开关箱按现场顺时针逐个编号，箱内所用开关明显的标志注明，其回路和所控用电设备等所运行的开关箱都有专人负责，整个施工现场有持证电工准时检查和不定时检查，以防发生触电事故。2.2.2配电线路由建设单位送至总配电箱处的一侧电源线为三相四线制，380/220V低压供电系统，自总配电箱二次侧开始配电，严格按三相五线制（TN-S系统）覆盖施工现场，做到工作零线和保护零线严格分开，正常状况下不带电的金属外壳必须和保护零线相连接，工作零线仅用于负载220V照明及220V用电设备。其中保护零线与其它各导线颜色应区别开来，宜采用黄/绿双色线，严禁黄/绿双色线作负荷线用。2.2.3施工现场使用配电箱、开关箱，对固定式的安装高度规定箱底与地面的垂直距离为1.3-1.5M，手持电开工具应采用移动式开关箱，内装漏电保护器，配电箱、开关箱进出线口一律设在箱体的下底面且有防绝缘损坏方法，整个施工现场采用三级配电二级保护，在配电箱和开关箱内装设漏电保护器，使之含有分级分段的保护功效，有门、有锁、有防雨方法，箱内无杂物。配电箱的采购、安装、维修均应按有关规范、规定执行。2.2.4从总配电箱至各分派电箱间导线架设均为暗设。施工现场引设时全部采用地埋电缆线路，埋深60cm，丝径3根25mm2,1根16mm2，配线时配电系统设立室外配电箱和分派电箱、开关箱实施三级配电，动力和照明线路分路设立。根据现场状况，在塔吊、龙门架、卷扬机处设开关箱一种,在砼搅拌机处设开关箱一种，钢筋作业分辨别设立，钢筋张拉卷扬机、钢筋切断机、电焊机开关箱一种，木工作业区内设电锯开关箱一种，伙房照明开关箱一种，详见施工用电平面布置图。配电箱及开关箱采用铁板和绝缘材料制作，开关箱下底地面的垂直距离不不大于0.5m,不大于1.5m,配电箱开关箱内的电器首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱体内，配电箱内的开关电路（含插座）按规定位置紧固在电器安装板上，不得歪斜和松动，配电箱内的工作零件通过接线端与板连接，并与保护零线接线端与板分设，各箱与总箱之间连线采用穿管埋地线径...
