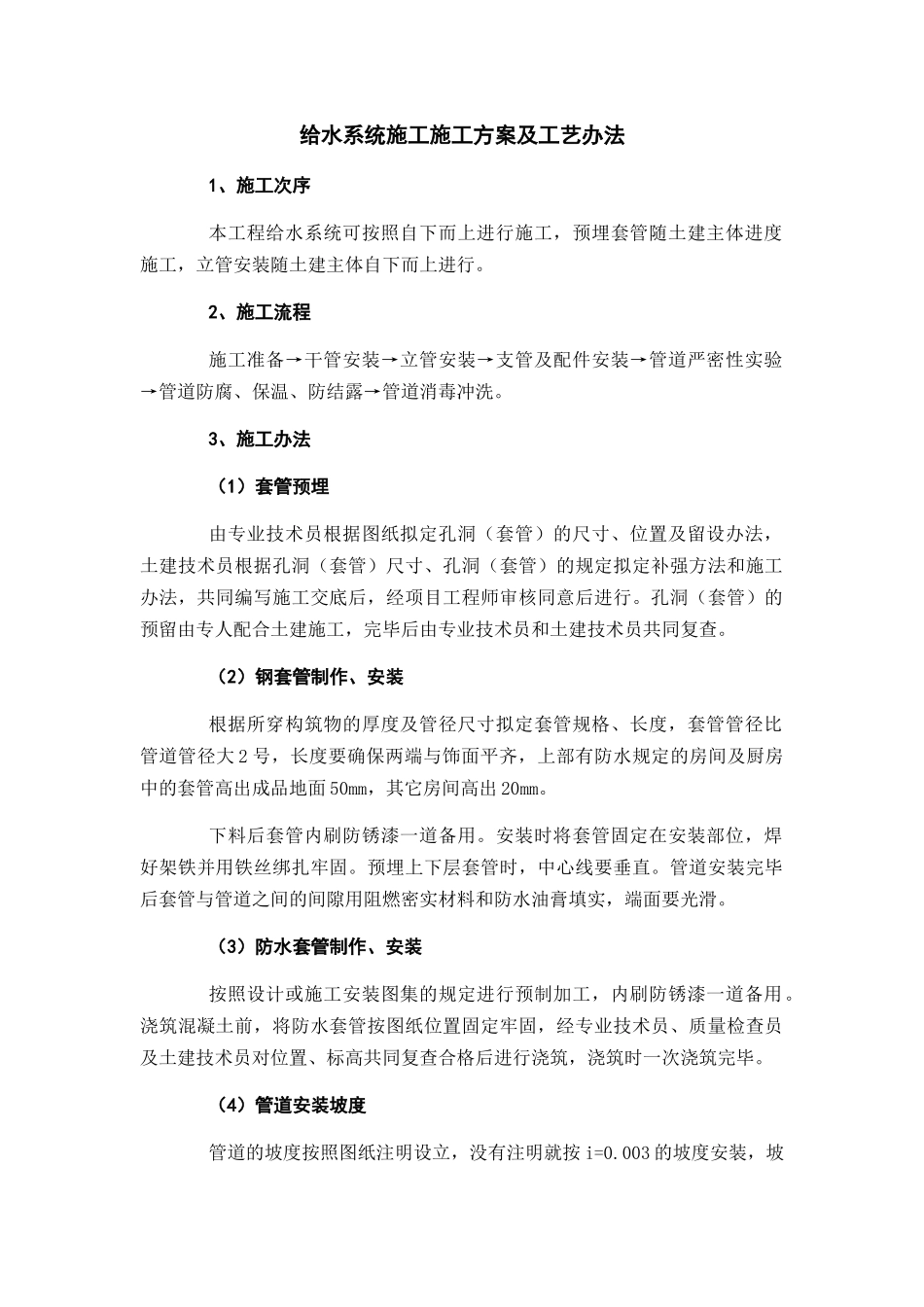

给水系统施工施工方案及工艺办法1、施工次序本工程给水系统可按照自下而上进行施工，预埋套管随土建主体进度施工，立管安装随土建主体自下而上进行。2、施工流程施工准备→干管安装→立管安装→支管及配件安装→管道严密性实验→管道防腐、保温、防结露→管道消毒冲洗。3、施工办法（1）套管预埋由专业技术员根据图纸拟定孔洞（套管）的尺寸、位置及留设办法，土建技术员根据孔洞（套管）尺寸、孔洞（套管）的规定拟定补强方法和施工办法，共同编写施工交底后，经项目工程师审核同意后进行。孔洞（套管）的预留由专人配合土建施工，完毕后由专业技术员和土建技术员共同复查。（2）钢套管制作、安装根据所穿构筑物的厚度及管径尺寸拟定套管规格、长度，套管管径比管道管径大2号，长度要确保两端与饰面平齐，上部有防水规定的房间及厨房中的套管高出成品地面50mm，其它房间高出20mm。下料后套管内刷防锈漆一道备用。安装时将套管固定在安装部位，焊好架铁并用铁丝绑扎牢固。预埋上下层套管时，中心线要垂直。管道安装完毕后套管与管道之间的间隙用阻燃密实材料和防水油膏填实，端面要光滑。（3）防水套管制作、安装按照设计或施工安装图集的规定进行预制加工，内刷防锈漆一道备用。浇筑混凝土前，将防水套管按图纸位置固定牢固，经专业技术员、质量检查员及土建技术员对位置、标高共同复查合格后进行浇筑，浇筑时一次浇筑完毕。（4）管道安装坡度管道的坡度按照图纸注明设立，没有注明就按i=0.003的坡度安装，坡向泄水点。（5）管道严密性实验实验严格按照《建筑给水排水及采暖工程施工质量验收规范》GB50242第4.2.1条内容进行。（6）管道冲洗管道冲洗在室内各管路水压实验都做完后，排水管道与室外管网连通能够使用后进行。首先关闭各出水口阀门，打开进水阀门，再打开系统最远端出水口进行放水，待出水口的水色和透明度与进水目测一致为合格。4、施工质量控制重点（1）管道的布置安装前，根据“小管让大管，有压让无压，常温管道让冷（热）管道”的原则，结合图纸位置综合考虑，拟定管道安装次序。管道的布置要注意管道的标高、接口位置、成排管线的排列、同其它系统管线的间距。安装时分层干、支管的走向应与其它管道和通风管道协调进行，以免安装后发生矛盾。对成排成列管道，要兼顾美观、紧凑且满足GB50242-施工质量验收规范表4.2.8的规定。室内给水管道与排水管道平行敷设时，两管间最小水平净距不得不大于0.5m，交叉敷设时垂直净距不得不大于0.15m。（2）配件安装阀门安装前要做好强度及严密性实验，实验应在每批（同牌号、同型号、同规格）数量中抽查10%，且不少于一种。对安装在主立管上起切断作用的闭路阀门，应逐个做强度和严密性实验（详专业施工技术交底）。在管道密集的部位安装调节阀、碟阀等部件时，必须注意将操作手柄配备在便于操作和检修的部位。有特殊规定的阀门要注意按介质的流动方向安装。（3）管道严密性实验要注意敷设在吊顶及墙体管槽内的管道或暗装管道，在封蔽前单独进行试压，合格后可进行下一道工序工作。试压前要注意，工作压力低于管道实验压力的设备、管件不参加管路系统的压力实验，应做好临时拆除（管路临时接通）或隔离（旁通）解决，试压过程中，注水要注意放空管道内空气，升压要注意巡逻各管道接口的状态，泄压要缓慢，避免管道系统产生负压破坏。冬季到来前必须将管道内水排尽，特别是可能存水的管段，用打气筒或气泵吹干净，避免冻结破坏管道。系统冲洗前先要将过滤器拆除作临时接通解决。（4）管道的成品保护管道安装前，先去除内部污垢和杂物，安装中断或完毕的敞口处，进行临时封堵。多个管道在安装完毕后用塑料布进行包裹，避免污染。安装后的管道要进行成品管理避免人为踩踏或其它工序施工破坏。5）交底及验收施工前由专业技术员根据设计图纸及图纸会审内容编写该系统的专项技术交底，由项目工程师、质量检查员审批后实施。给水系统施工的全过程，专业技术员同质量检查员按照施工图纸和《建筑给水排水及采暖工程施工质量验收规范》GB50242规定进行检查。检查合格贴质量检查单并注明检查数据后报甲方代表验收。
