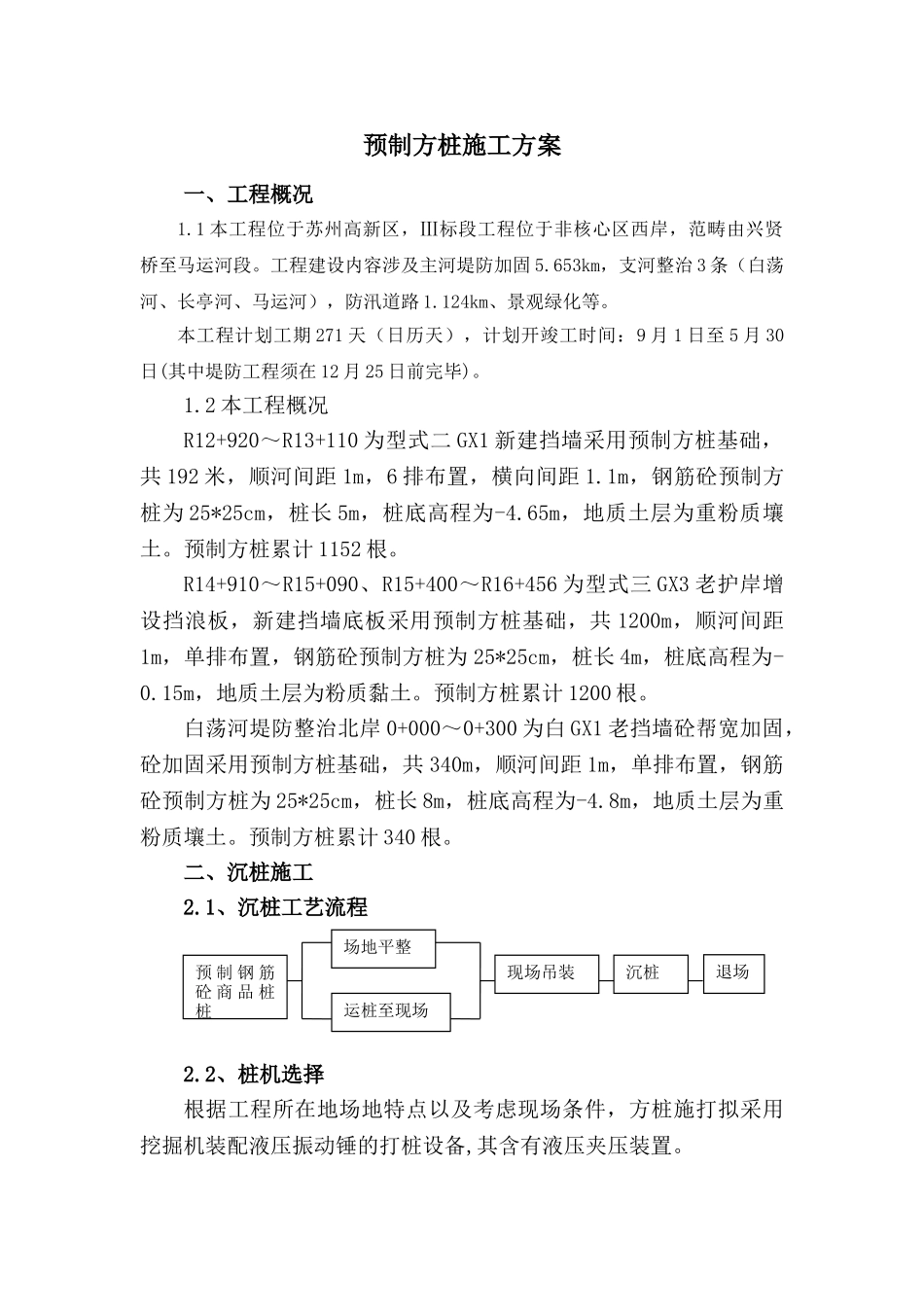

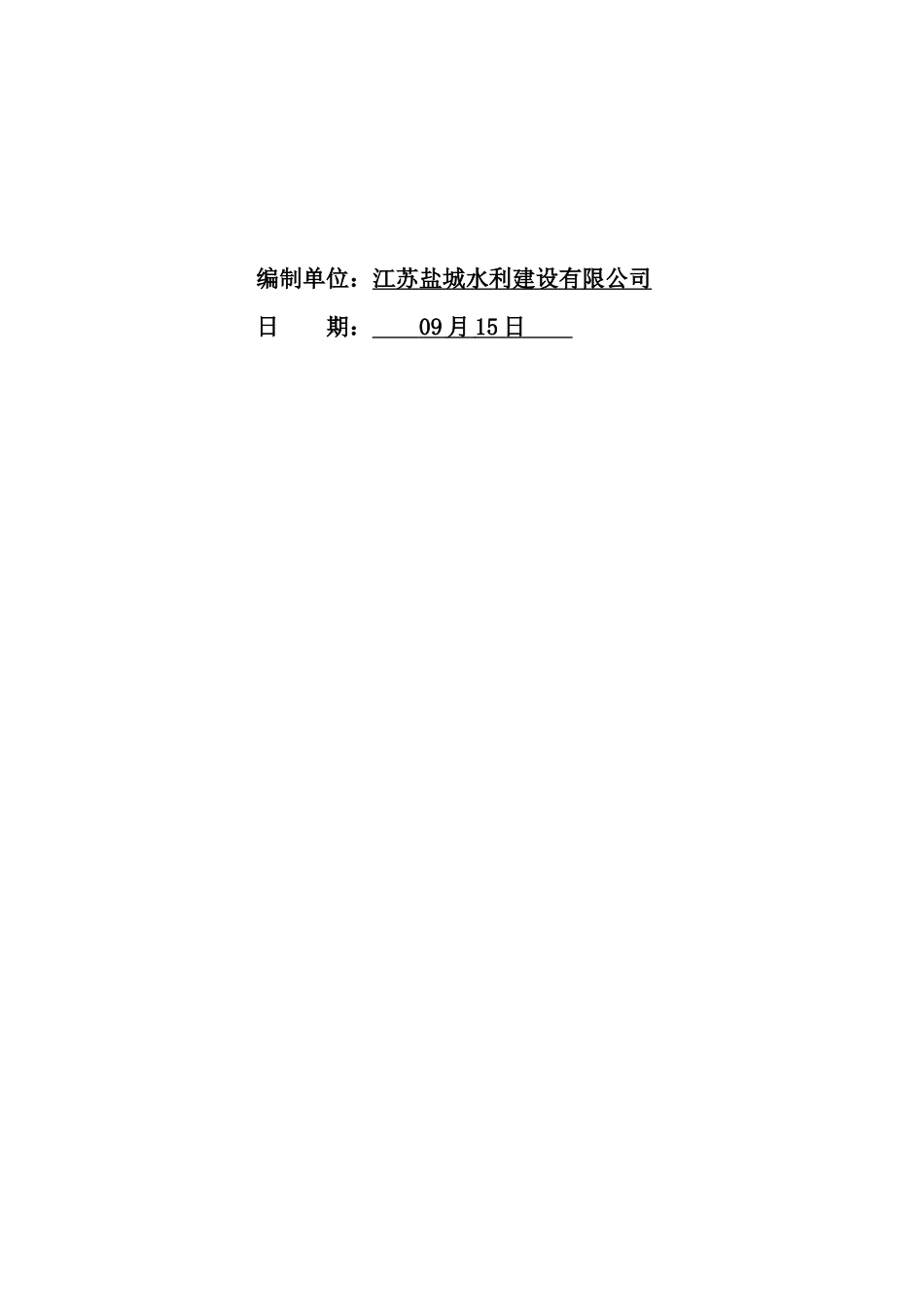

京杭大运河苏州段堤防加固工程高新区非核心段工程Ⅲ标段预制方桩施工方案编制单位：江苏盐城水利建设有限公司日期：09月15日预制方桩施工方案一、工程概况1.1本工程位于苏州高新区，Ⅲ标段工程位于非核心区西岸，范畴由兴贤桥至马运河段。工程建设内容涉及主河堤防加固5.653km，支河整治3条（白荡河、长亭河、马运河），防汛道路1.124km、景观绿化等。本工程计划工期271天（日历天），计划开竣工时间：9月1日至5月30日(其中堤防工程须在12月25日前完毕)。1.2本工程概况R12+920～R13+110为型式二GX1新建挡墙采用预制方桩基础，共192米，顺河间距1m，6排布置，横向间距1.1m，钢筋砼预制方桩为25*25cm，桩长5m，桩底高程为-4.65m，地质土层为重粉质壤土。预制方桩累计1152根。R14+910～R15+090、R15+400～R16+456为型式三GX3老护岸增设挡浪板，新建挡墙底板采用预制方桩基础，共1200m，顺河间距1m，单排布置，钢筋砼预制方桩为25*25cm，桩长4m，桩底高程为-0.15m，地质土层为粉质黏土。预制方桩累计1200根。白荡河堤防整治北岸0+000～0+300为白GX1老挡墙砼帮宽加固，砼加固采用预制方桩基础，共340m，顺河间距1m，单排布置，钢筋砼预制方桩为25*25cm，桩长8m，桩底高程为-4.8m，地质土层为重粉质壤土。预制方桩累计340根。二、沉桩施工2.1、沉桩工艺流程2.2、桩机选择根据工程所在地场地特点以及考虑现场条件，方桩施打拟采用挖掘机装配液压振动锤的打桩设备,其含有液压夹压装置。预制钢筋砼商品桩桩场地平整运桩至现场现场吊装沉桩退场液压振动锤配套在液压挖掘机上使用，运用挖掘机上的液压系统提供动力，安装快捷、操纵方便、机动灵活，频率高，桩体周边土壤液化好，沉桩速度快，工作效率高。另外，低频振动波衰减快，噪声小，有助于环保。设立了桩锤回转机构，桩锤带桩可360°回转，便于对桩的平面角度控制。独特的侧夹装置易操作，不受桩长和场地的限制。2.3钢筋砼成品桩运输方桩进场可由312国道经文昌路、长江路达成施工现场。2.4、沉桩路线根据现场状况，分3段施工，先打R12+920～R13+110段5米方桩和白荡河堤防整治北岸0+000～0+300段8米方桩，R12+920～R13+110段5米方桩15天能够施打完毕，白荡河堤防整治北岸0+000～0+300段8米方桩5天能够完毕，型式三GX3老护岸增设挡浪板段4米方桩待现场含有施工条件进场施工。2.5沉桩过程控制2.5.1、打桩前先由测量人员定出桩位的轴线，可每隔一定距离设立导向桩，然后挂绳线作为导线，打桩时运用导线控制桩位的轴线。2.5.2、吊桩及送桩：打桩机吊起成品桩后，人工扶正就位。打桩期间，运用两台经纬仪控制桩的垂直度以及一台水准仪控制桩的标高。2.6沉桩注意事项：2.6.1、桩机行驶的地基应有足够的承载力，并保持平整。沉桩潮流应保持桩机的垂直度。2.6.2、沉桩施工过程中，应随时注意保持桩处在轴心受压状态，如有偏移应及时调节，以免发生桩顶破裂和断桩质量事故。2.6.3、桩机施工与其它工艺施工平面交叉，须采用方法，减少互相影响，确保安全距离。2.6.4、在底板基坑土方开挖后时，应检查方桩位置变位状况及标高偏差。2.7、沉桩质量控制2.7.1、建立、健全质量管理网络，责任贯彻到人；2.7.2、进行全方面的有针对性的施工技术交底；2.7.3、严格按设计桩位布置图（或经设计承认的桩位布置图）进行放样和控制，同时检查沉桩位置处障碍物，如有发现，必须去除干净，确保沉桩质量。2.7.4、严格按规范规定对进场的成品桩进行外观验收，并检查质量证明书或砼强度报告。桩的起吊、运输、临时堆放等规定按规范控制。2.7.5、施工前，用水准仪和经纬仪对桩机及桩身的垂直度和标高进行双项控制，并注意仪器架设位置远离沉桩振动区域。2.7.6、根据方桩沉桩及送桩特点，必须贯彻隐蔽工程验收制度（即在送桩前报项目部质量员及监理验收，同意后实施）。2.8、沉桩常见通病及防治方法2.8.1、桩头打碎①重要因素桩头强度低，配筋不当，保护层过厚，桩顶不平，液压夹与桩不垂直，有偏心；地下有障碍物，土质过硬。②避免方法及解决办法加桩垫，垫平桩头；作垂直度纠正等解决；严格按质量原则进行桩的制作；桩帽变形进行纠正。2.8.2、桩身扭转或位移①重要因...
