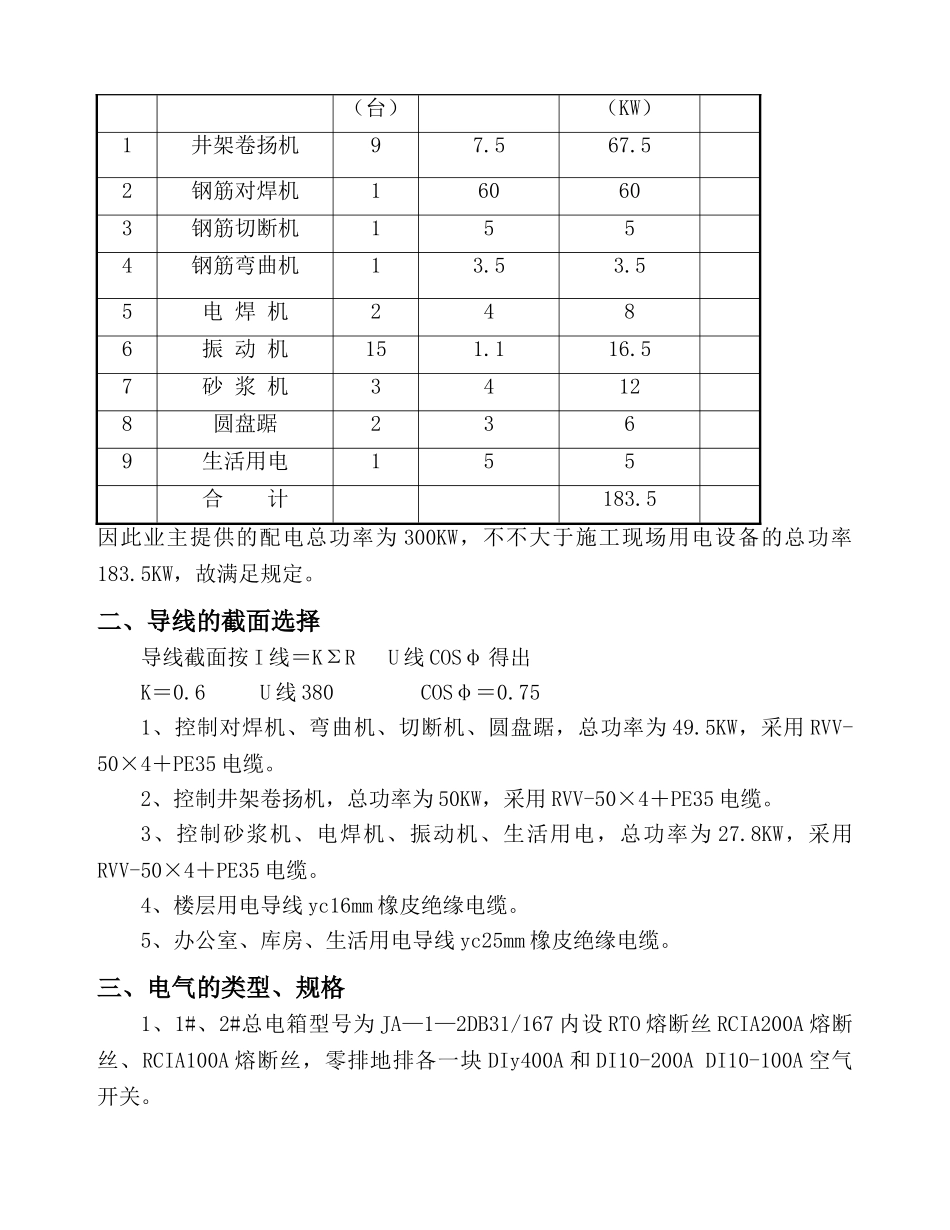

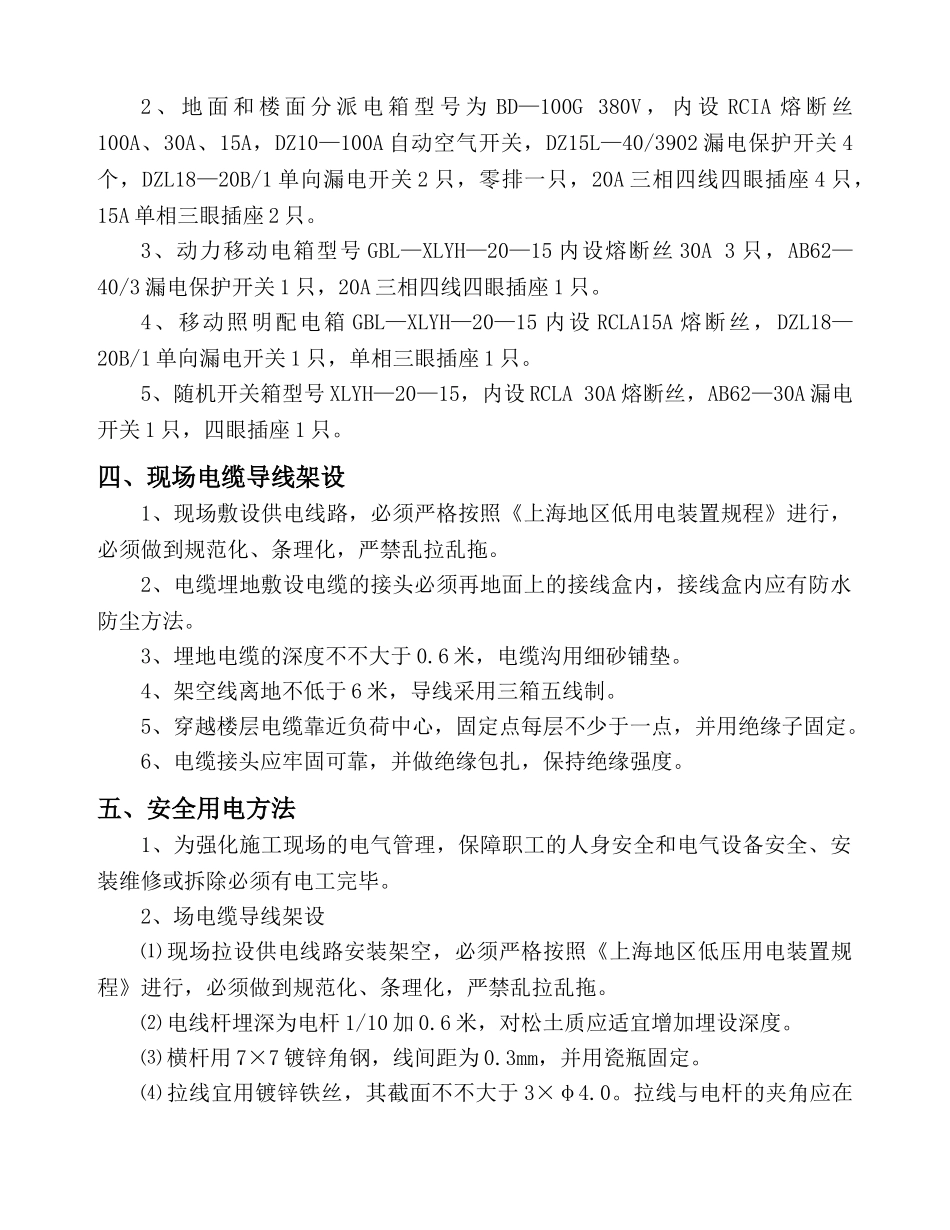

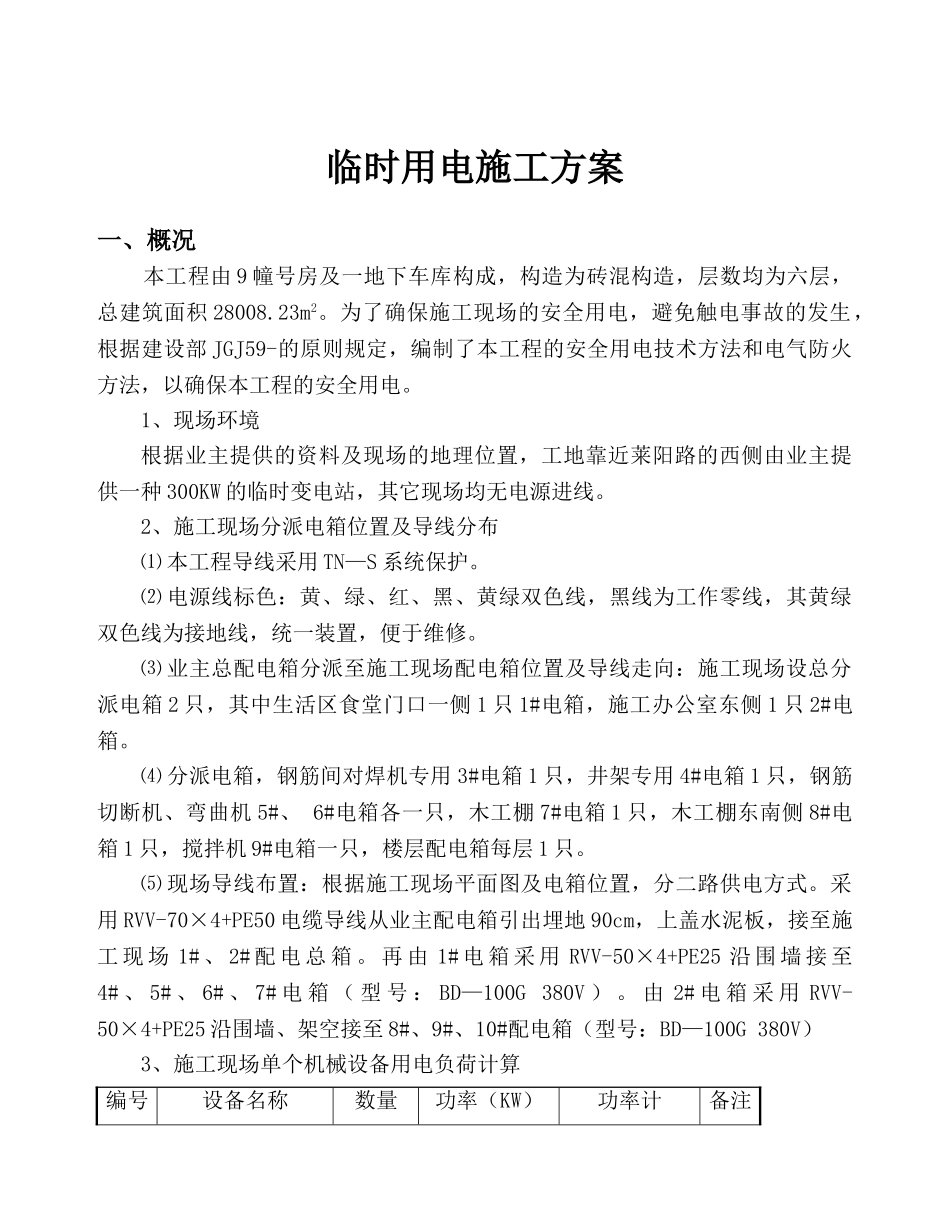

临时用电施工方案一、概况本工程由9幢号房及一地下车库构成，构造为砖混构造，层数均为六层，总建筑面积28008.23m2。为了确保施工现场的安全用电，避免触电事故的发生，根据建设部JGJ59-的原则规定，编制了本工程的安全用电技术方法和电气防火方法，以确保本工程的安全用电。1、现场环境根据业主提供的资料及现场的地理位置，工地靠近莱阳路的西侧由业主提供一种300KW的临时变电站，其它现场均无电源进线。2、施工现场分派电箱位置及导线分布⑴本工程导线采用TN—S系统保护。⑵电源线标色：黄、绿、红、黑、黄绿双色线，黑线为工作零线，其黄绿双色线为接地线，统一装置，便于维修。⑶业主总配电箱分派至施工现场配电箱位置及导线走向：施工现场设总分派电箱2只，其中生活区食堂门口一侧1只1#电箱，施工办公室东侧1只2#电箱。⑷分派电箱，钢筋间对焊机专用3#电箱1只，井架专用4#电箱1只，钢筋切断机、弯曲机5#、6#电箱各一只，木工棚7#电箱1只，木工棚东南侧8#电箱1只，搅拌机9#电箱一只，楼层配电箱每层1只。⑸现场导线布置：根据施工现场平面图及电箱位置，分二路供电方式。采用RVV-70×4+PE50电缆导线从业主配电箱引出埋地90cm，上盖水泥板，接至施工现场1#、2#配电总箱。再由1#电箱采用RVV-50×4+PE25沿围墙接至4#、5#、6#、7#电箱（型号：BD—100G380V）。由2#电箱采用RVV-50×4+PE25沿围墙、架空接至8#、9#、10#配电箱（型号：BD—100G380V）3、施工现场单个机械设备用电负荷计算编号设备名称数量功率（KW）功率计备注（台）（KW）1井架卷扬机97.567.52钢筋对焊机160603钢筋切断机1554钢筋弯曲机13.53.55电焊机2486振动机151.116.57砂浆机34128圆盘踞2369生活用电155合计183.5因此业主提供的配电总功率为300KW，不不大于施工现场用电设备的总功率183.5KW，故满足规定。二、导线的截面选择导线截面按I线＝KΣRU线COSφ得出K＝0.6U线380COSφ＝0.751、控制对焊机、弯曲机、切断机、圆盘踞，总功率为49.5KW，采用RVV-50×4＋PE35电缆。2、控制井架卷扬机，总功率为50KW，采用RVV-50×4＋PE35电缆。3、控制砂浆机、电焊机、振动机、生活用电，总功率为27.8KW，采用RVV-50×4＋PE35电缆。4、楼层用电导线yc16mm橡皮绝缘电缆。5、办公室、库房、生活用电导线yc25mm橡皮绝缘电缆。三、电气的类型、规格1、1#、2#总电箱型号为JA—1—2DB31/167内设RTO熔断丝RCIA200A熔断丝、RCIA100A熔断丝，零排地排各一块DIy400A和DI10-200ADI10-100A空气开关。2、地面和楼面分派电箱型号为BD—100G380V，内设RCIA熔断丝100A、30A、15A，DZ10—100A自动空气开关，DZ15L—40/3902漏电保护开关4个，DZL18—20B/1单向漏电开关2只，零排一只，20A三相四线四眼插座4只，15A单相三眼插座2只。3、动力移动电箱型号GBL—XLYH—20—15内设熔断丝30A3只，AB62—40/3漏电保护开关1只，20A三相四线四眼插座1只。4、移动照明配电箱GBL—XLYH—20—15内设RCLA15A熔断丝，DZL18—20B/1单向漏电开关1只，单相三眼插座1只。5、随机开关箱型号XLYH—20—15，内设RCLA30A熔断丝，AB62—30A漏电开关1只，四眼插座1只。四、现场电缆导线架设1、现场敷设供电线路，必须严格按照《上海地区低用电装置规程》进行，必须做到规范化、条理化，严禁乱拉乱拖。2、电缆埋地敷设电缆的接头必须再地面上的接线盒内，接线盒内应有防水防尘方法。3、埋地电缆的深度不不大于0.6米，电缆沟用细砂铺垫。4、架空线离地不低于6米，导线采用三箱五线制。5、穿越楼层电缆靠近负荷中心，固定点每层不少于一点，并用绝缘子固定。6、电缆接头应牢固可靠，并做绝缘包扎，保持绝缘强度。五、安全用电方法1、为强化施工现场的电气管理，保障职工的人身安全和电气设备安全、安装维修或拆除必须有电工完毕。2、场电缆导线架设⑴现场拉设供电线路安装架空，必须严格按照《上海地区低压用电装置规程》进行，必须做到规范化、条理化，严禁乱拉乱拖。⑵电线杆埋深为电杆1/10加0.6米，对松土质应适宜增加埋设深度。⑶横杆用7×7镀锌角钢，线间距为0.3mm，并用瓷瓶固定。⑷拉线宜用镀锌铁丝，其截面不不大于3×φ4.0。拉线与电杆的夹角应在30～45度之间，埋...
