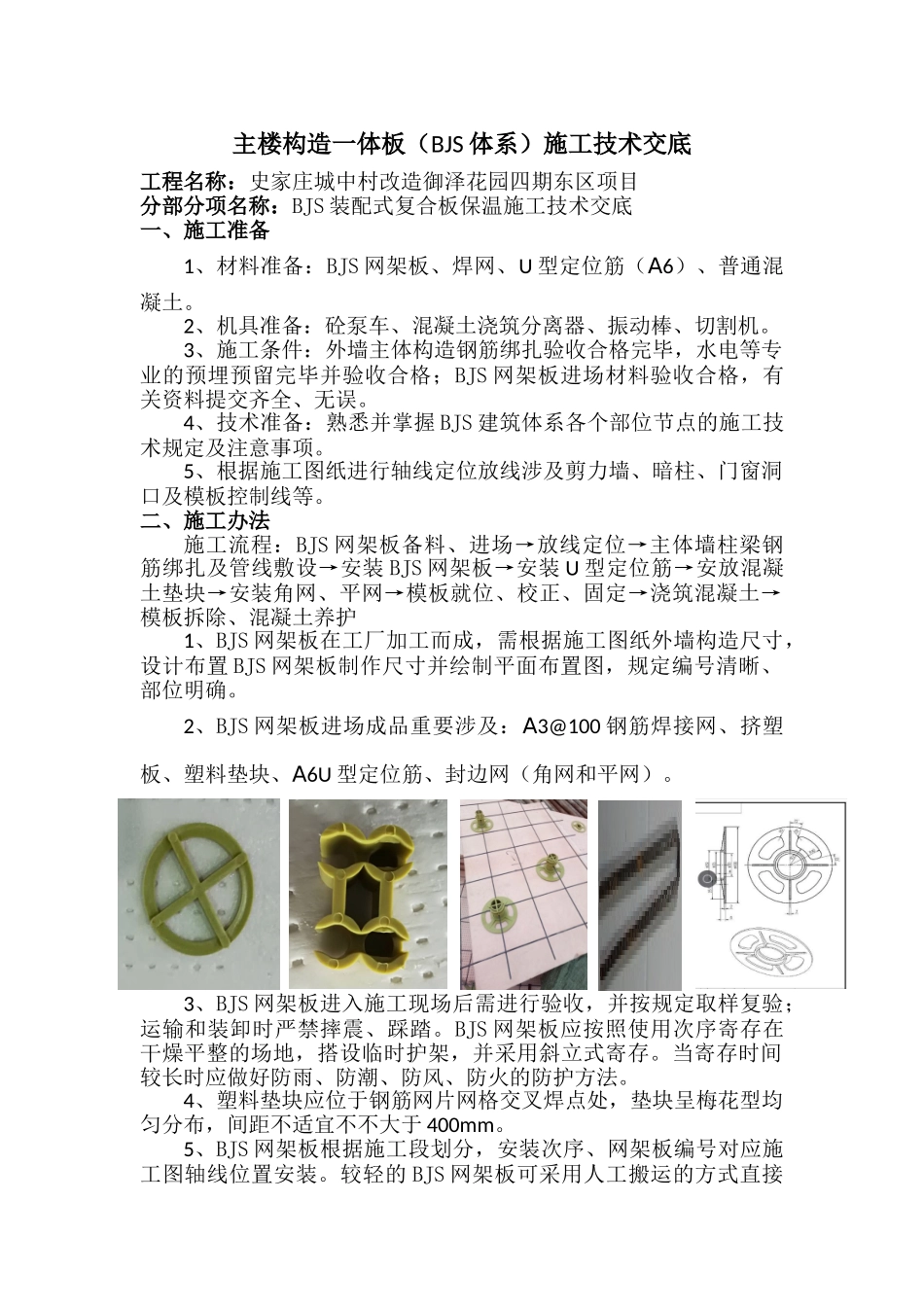

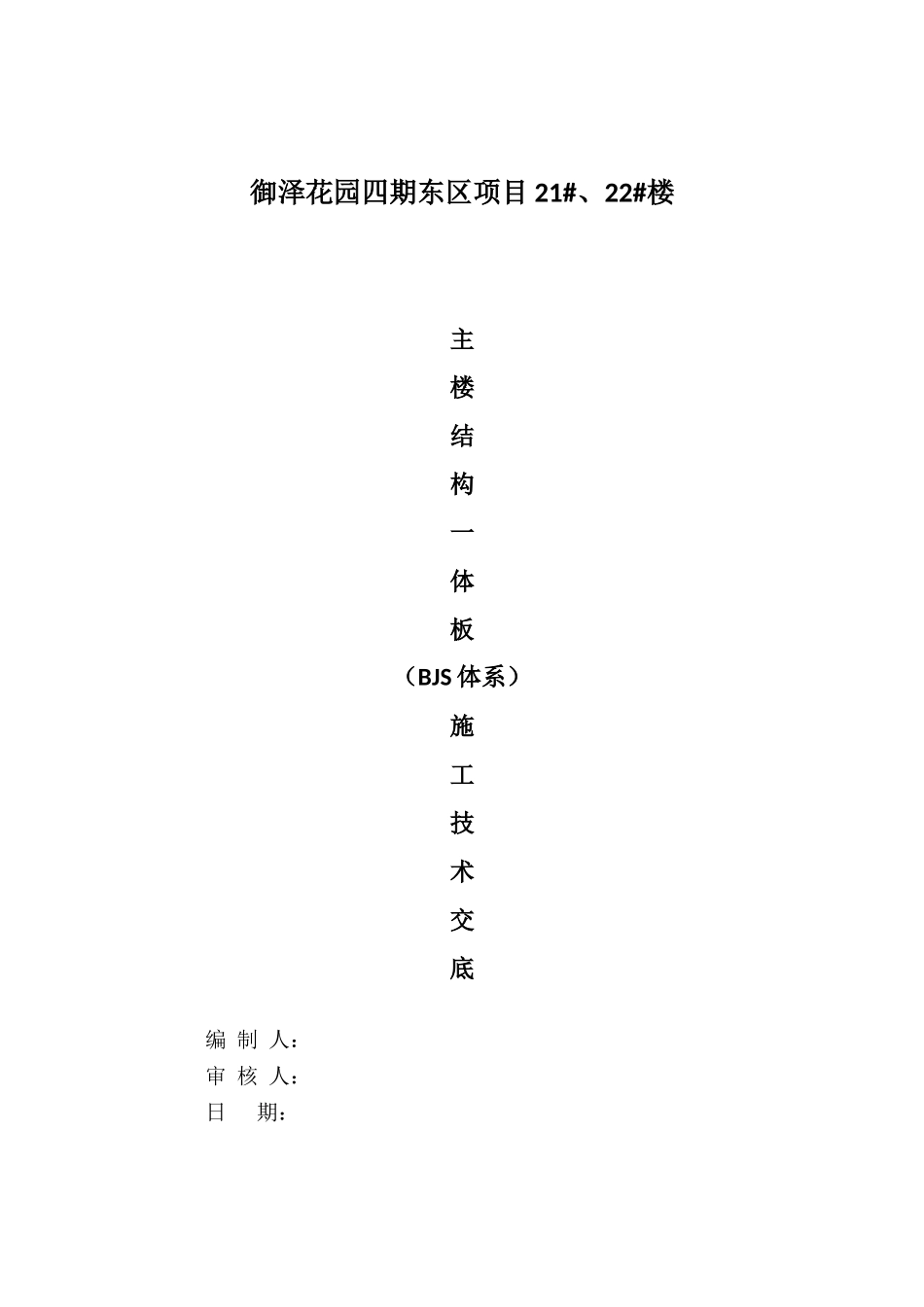

御泽花园四期东区项目21#、22#楼主楼结构一体板（BJS体系）施工技术交底编制人：审核人：日期：主楼构造一体板（BJS体系）施工技术交底工程名称：史家庄城中村改造御泽花园四期东区项目分部分项名称：BJS装配式复合板保温施工技术交底一、施工准备1、材料准备：BJS网架板、焊网、U型定位筋（A6）、普通混凝土。2、机具准备：砼泵车、混凝土浇筑分离器、振动棒、切割机。3、施工条件：外墙主体构造钢筋绑扎验收合格完毕，水电等专业的预埋预留完毕并验收合格；BJS网架板进场材料验收合格，有关资料提交齐全、无误。4、技术准备：熟悉并掌握BJS建筑体系各个部位节点的施工技术规定及注意事项。5、根据施工图纸进行轴线定位放线涉及剪力墙、暗柱、门窗洞口及模板控制线等。二、施工办法施工流程：BJS网架板备料、进场→放线定位→主体墙柱梁钢筋绑扎及管线敷设→安装BJS网架板→安装U型定位筋→安放混凝土垫块→安装角网、平网→模板就位、校正、固定→浇筑混凝土→模板拆除、混凝土养护1、BJS网架板在工厂加工而成，需根据施工图纸外墙构造尺寸，设计布置BJS网架板制作尺寸并绘制平面布置图，规定编号清晰、部位明确。2、BJS网架板进场成品重要涉及：A3@100钢筋焊接网、挤塑板、塑料垫块、A6U型定位筋、封边网（角网和平网）。3、BJS网架板进入施工现场后需进行验收，并按规定取样复验；运输和装卸时严禁摔震、踩踏。BJS网架板应按照使用次序寄存在干燥平整的场地，搭设临时护架，并采用斜立式寄存。当寄存时间较长时应做好防雨、防潮、防风、防火的防护方法。4、塑料垫块应位于钢筋网片网格交叉焊点处，垫块呈梅花型均匀分布，间距不适宜不不大于400mm。5、BJS网架板根据施工段划分，安装次序、网架板编号对应施工图轴线位置安装。较轻的BJS网架板可采用人工搬运的方式直接就位安装，较重较大的BJS网架板可用塔吊吊装方式进行，可在网架板较厚一侧一排垫块下穿钢管设立吊索吊环吊运，也可采用吊箱成批吊运。6、BJS网架板就位时，应对准墙板边线，尽量一次就位，以减少撬动，如果就位偏差较大，应将网架板重新吊起调节。校正墙板垂直度时，能够采用在墙底部垫木楔的办法，也可在保温板上垫上方木用锤敲击进行微调，不得直接撬动或打击钢筋网架。7、BJS网架板安装就位并完毕钢筋绑扎后应立刻进行墙体大模板的支设。支设时模板的接缝处不得留有空隙，以防漏浆现象发生，局部部位必要时可采用粘贴塑料胶带等辅助方法。8、BJS网架板因钢筋密集，混凝土截面很小，不适宜采用振捣器进行插入式振捣，可采用振捣棒在模板上沿，外侧部位进行点震。外墙混凝土塌落度：220±20mm，内墙混凝土塌落度：180±20mm。9、BJS网架板采用普通混凝土浇筑。浇筑时应先浇筑外墙再浇筑内墙，最后浇筑顶板。10、BJS网架板浇筑时采用专用混凝土浇筑分离器，应使出料口和模板入口距离尽量小，以免产生离析。BJS两侧混凝土浇筑时，任一位置两侧混凝土浆面高差不应不不大于400mm。11、BJS墙主浇筑点应选择在墙体相交或拐角处，便于混凝土向多个方向流动，以确保混凝土液面上升缓慢，容易控制两侧混凝土的高差。12、BJS网架应按规定在墙体部位留设竖向附加搭接网，搭接网在网架板加工时留设，由BJS网外伸150mm与上层网架搭接绑扎。13、BJS网架板阴阳角及交接部位需绑扎加强网片，阳角部位每侧搭接不不大于200mm，平角交接部位每侧搭接不不大于150mm，全部加强网片须用扎丝与保温板网片绑扎牢固。二、质量技术规定1、为避免因保温板尺寸过小而发生移位，技术人员提料时避免出现尺寸不大于200mm的板块。2、保温板在生产过程中已将新型塑料垫块留置在保温板上，垫块的布置间距为不大于400mm，垫块距离板边沿不适宜不不大于200mm。阳角加强网平角加强网3、网架板就位时，应对准墙板边线一次就位，同时确保墙板垂直度，并及时运用U型定位卡固定住网片，绑扎固定，梅花型布置间距400mm。4、在梁及栏板部位的网架板，用U型定位卡穿过保温板绑扎在主体钢筋上，钩住网片，间距不得不不大于400mm。5、部分影响保温板安装的墙外悬挑构件的钢筋绑扎应在保温网架板安装就位后再绑扎，以免影响网架板安装。6、保温板就位后按照规...
