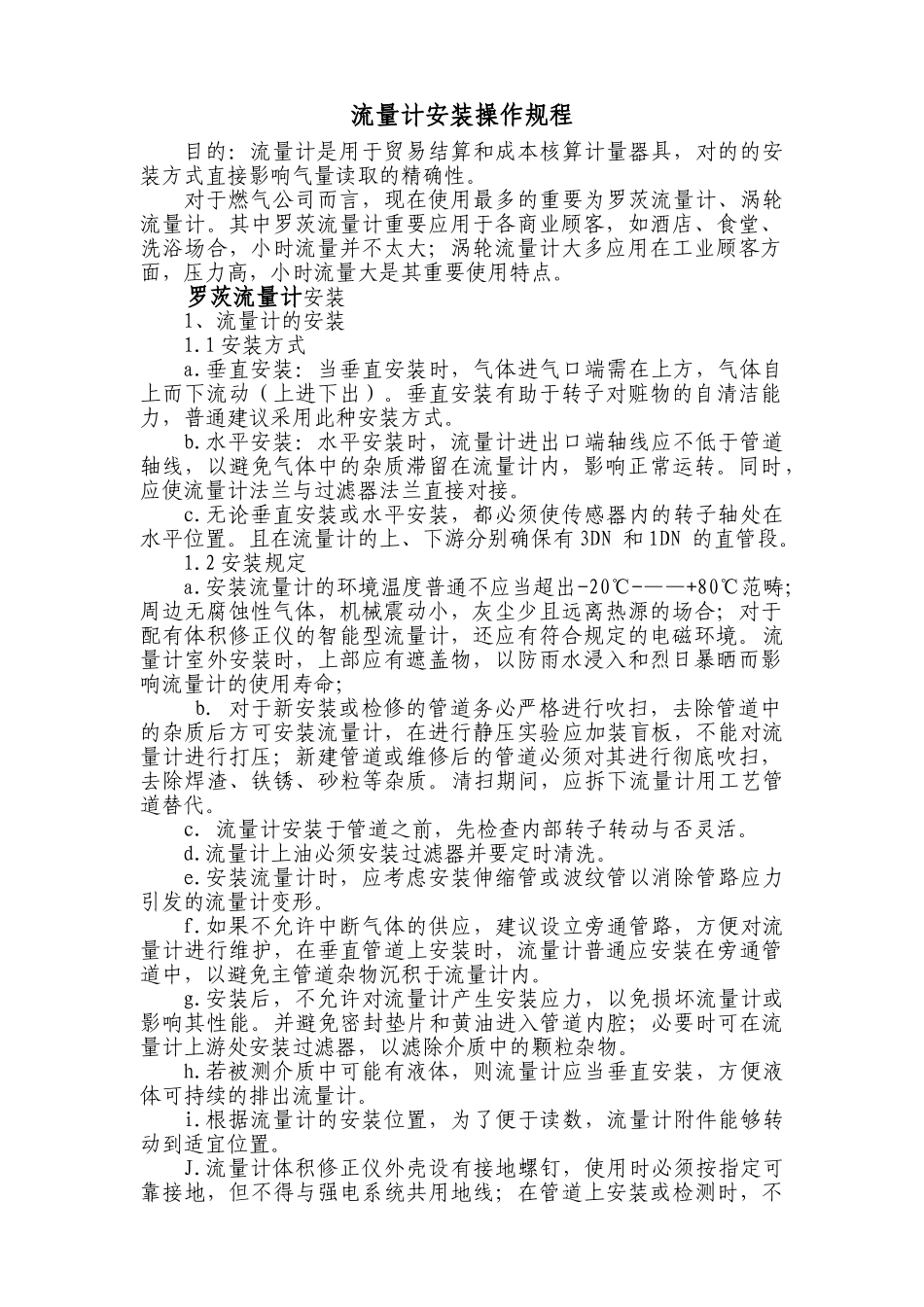

流量计安装操作规程目的：流量计是用于贸易结算和成本核算计量器具，对的的安装方式直接影响气量读取的精确性。对于燃气公司而言，现在使用最多的重要为罗茨流量计、涡轮流量计。其中罗茨流量计重要应用于各商业顾客，如酒店、食堂、洗浴场合，小时流量并不太大；涡轮流量计大多应用在工业顾客方面，压力高，小时流量大是其重要使用特点。罗茨流量计安装1、流量计的安装1.1安装方式a.垂直安装：当垂直安装时，气体进气口端需在上方，气体自上而下流动（上进下出）。垂直安装有助于转子对赃物的自清洁能力，普通建议采用此种安装方式。b.水平安装：水平安装时，流量计进出口端轴线应不低于管道轴线，以避免气体中的杂质滞留在流量计内，影响正常运转。同时，应使流量计法兰与过滤器法兰直接对接。c.无论垂直安装或水平安装，都必须使传感器内的转子轴处在水平位置。且在流量计的上、下游分别确保有3DN和1DN的直管段。1.2安装规定a.安装流量计的环境温度普通不应当超出-20℃-——+80℃范畴；周边无腐蚀性气体，机械震动小，灰尘少且远离热源的场合；对于配有体积修正仪的智能型流量计，还应有符合规定的电磁环境。流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；b.对于新安装或检修的管道务必严格进行吹扫，去除管道中的杂质后方可安装流量计，在进行静压实验应加装盲板，不能对流量计进行打压；新建管道或维修后的管道必须对其进行彻底吹扫，去除焊渣、铁锈、砂粒等杂质。清扫期间，应拆下流量计用工艺管道替代。c.流量计安装于管道之前，先检查内部转子转动与否灵活。d.流量计上油必须安装过滤器并要定时清洗。e.安装流量计时，应考虑安装伸缩管或波纹管以消除管路应力引发的流量计变形。f.如果不允许中断气体的供应，建议设立旁通管路，方便对流量计进行维护，在垂直管道上安装时，流量计普通应安装在旁通管道中，以避免主管道杂物沉积于流量计内。g.安装后，不允许对流量计产生安装应力，以免损坏流量计或影响其性能。并避免密封垫片和黄油进入管道内腔；必要时可在流量计上游处安装过滤器，以滤除介质中的颗粒杂物。h.若被测介质中可能有液体，则流量计应当垂直安装，方便液体可持续的排出流量计。i.根据流量计的安装位置，为了便于读数，流量计附件能够转动到适宜位置。J.流量计体积修正仪外壳设有接地螺钉，使用时必须按指定可靠接地，但不得与强电系统共用地线；在管道上安装或检测时，不得把电焊系统的地线与流量接地线搭接;k.顾客不得自行更换产品内的电气元件。1.3加油及换油a.应在流量计安装后运行前加油。b.流量计有前后两个油腔，应分别加油。c.注油孔位于流量计正上方，放油孔位于流量计下方。d.用注射器向注油孔内加油，使油位达成油标视镜的中心，加油要适量。加油过多时，润滑油会通过轴隙进入计量室从而影响转子正常运行。e.装上并紧固注油螺钉，在运行压力下进行检漏。f.在使用中如果发现润滑油发黑或油位高于视镜中心2mm，则阐明油已经变质或有杂质，此时应当更换新的润滑油。若油位低于视镜中心2mm，阐明油已经损耗，需补充到视镜中心。注意：更换润滑油时，必须关闭流量计前后阀门并泄放流量计内的气体压力。启动流量计操作注意事项：a.检查流量计的电源线和信号线与否安装对的。b检查流量计处的压力变送器与温度变送器安装、接线与否对的。c检查法兰及管线连接处有无泄漏。d缓开流量计上游阀门，然后缓开流量计下游阀门，流量计开始工作e用气设备启用后确保流量计对的计量，。流量计选型安装检修保养注意的几大因素：1.流量计周边不得有强外磁场干扰和强烈的机械振动，安装前应根据其使用规定审核使用环境条件，方便正常使用；2．流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日暴晒而影响流量计的使用寿命；流量计可任意角度安装，流体流动方向与壳体上标明的方向一致，且在流量计的上、下游分别确保有3DN和1DN的直管段；3．流量计应与管道同轴安装，法兰螺丝孔连接要和管道轴线平行，并避免密封垫片和黄油进入管道内腔；必要时可在流量计上游处安装过滤器，以滤除介质中的颗粒杂物；4.安装流量计和测量管道时，...
