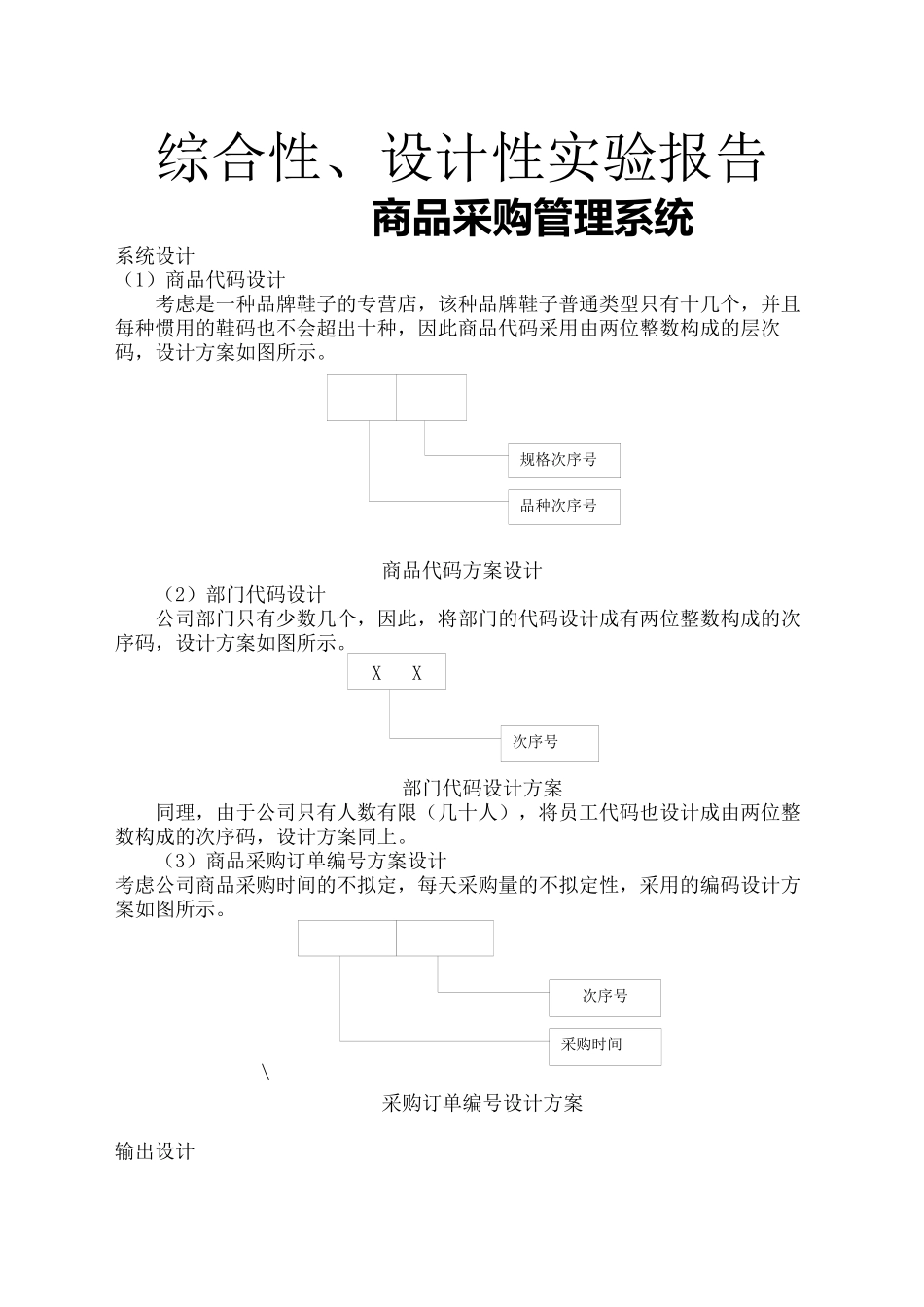

商品采购管理系统系统设计文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-MG129]规格次序号品种次序号XX次序号次序号采购时间综合性、设计性实验报告商品采购管理系统系统设计（1）商品代码设计考虑是一种品牌鞋子的专营店，该种品牌鞋子普通类型只有十几个，并且每种惯用的鞋码也不会超出十种，因此商品代码采用由两位整数构成的层次码，设计方案如图所示。商品代码方案设计（2）部门代码设计公司部门只有少数几个，因此，将部门的代码设计成有两位整数构成的次序码，设计方案如图所示。部门代码设计方案同理，由于公司只有人数有限（几十人），将员工代码也设计成由两位整数构成的次序码，设计方案同上。（3）商品采购订单编号方案设计考虑公司商品采购时间的不拟定，每天采购量的不拟定性，采用的编码设计方案如图所示。\采购订单编号设计方案输出设计采购信息查询返回采购信息录入商品编号商品名称单位采购数量单价采购时间录入清空退出对系统需要的输出成果进行设计，本系统重要是查询采购及入库的有关信息。现仅就采购信息查询输出表进行描述如表所示。采购信息查询输出表通过表能够快速方便地查到本公司的采购信息。输入设计采购信息录入如图所示。采购信息录入界面入库信息录入如图所示。入库信息录入商品编号商品名称单位入库数量商品单价入库时间录入清空退出需求计划单生成采购计划单生成采购订单收货收货单送货供应商检查检查单入库物料存单库存台账n11nn11n11m11记账入库信息录入界面数据库构造设计(1)概念构造设计（E-R图）如图所示。采购管理信息系统E-R图需求计划实体属性E-R分图如图所示。需求计划单编号部门代码部门名称需求理由采购计划单编号部门代码部门名称决策成果需求计划单实体属性E-R分图采购计划实体属性E-R分图如图所示。采购计划单实体属性E-R分图(2)逻辑构造设计（关系模型）需求计划（编号*，部门代码，部门名称，需求理由，采购计划编号）采购计划（编号*，部门代码，部门名称，决策成果）采购订单（订单编号*，商品代码，商品编号，备注，采购计划编号）收货单（收货编号*，收货日期，收货人，备注）检查单（检查单编号*，审核时间，审核成果，审核人，收货单编号）物料存单（存单编号*，存货人，存货时间，备注，收货单编号）存货台账（编号*，统计时间，负责人，备注）采购管理系统的E-R图以下：2.数据库逻辑构造设计采购管理系统共使用了16张数据表，分别为供应商信息表（tb_providerinfo）、员工信息表（tb_Employee）、角色信息表（tb_roleinfo）、角色功效表（tb_rolefunction）、部门信息表（tb_department）、系统功效信息表（tb_SysfunctionInfo）、操作员信息表（tb_operator）、采购申请主表（tb_StockApply_main）、采购申请明细表（tb_StockApp_sub）、订单信息表（tb_orderform）、采购入库表（tb_intostorage_main）、商品信息表（tb_machandiseinfo）、商品库存表（tb_merchandisestorage）、库存信息表（tb_storageinfo）、入库退货主表（tb_cancelin_main）、入库退货明细表（tb_cancelIn_sub）、使用较多的数据表以下：商品信息表（tb_machandiseinfo）字段名称字段类型主键外键与否为空默认值IDvarchar是Namevarchar名称specvarchar是规格shortmanevarchar助记码defaultpricemoney默认价格manufactorervarchar是厂家memovarchar是备注入库退货主表（tb_cancelin_main）字段名称字段类型主键外键与否为空描述CancelIDvarchar是退货单号providerIDvarchar供应商编号Operatorvarchar操作员principalvarchar负责人Rebatefloat折扣SumTotalmoney总计Paymoneymoney应返余额Factmondymoney实返余额CancelIimedatetime返货时间采购申请主表（tb_StockApply_main）字段名称字段类型主键外键与否为空描述AppIDvarchar是申请单号Departmentvarchar使用部门proposervarchar申请人bilmakervarchar制单人memovarchar是备注AppDatedatetime日期订单信息表（tb_orderform）字段名称字段类型主键外键与否为空描述orderiDvarchar是订单号billmakervarchar制单人ordertimedatetime日期InSroredsmallint与否入库providerIDvarchar供...
