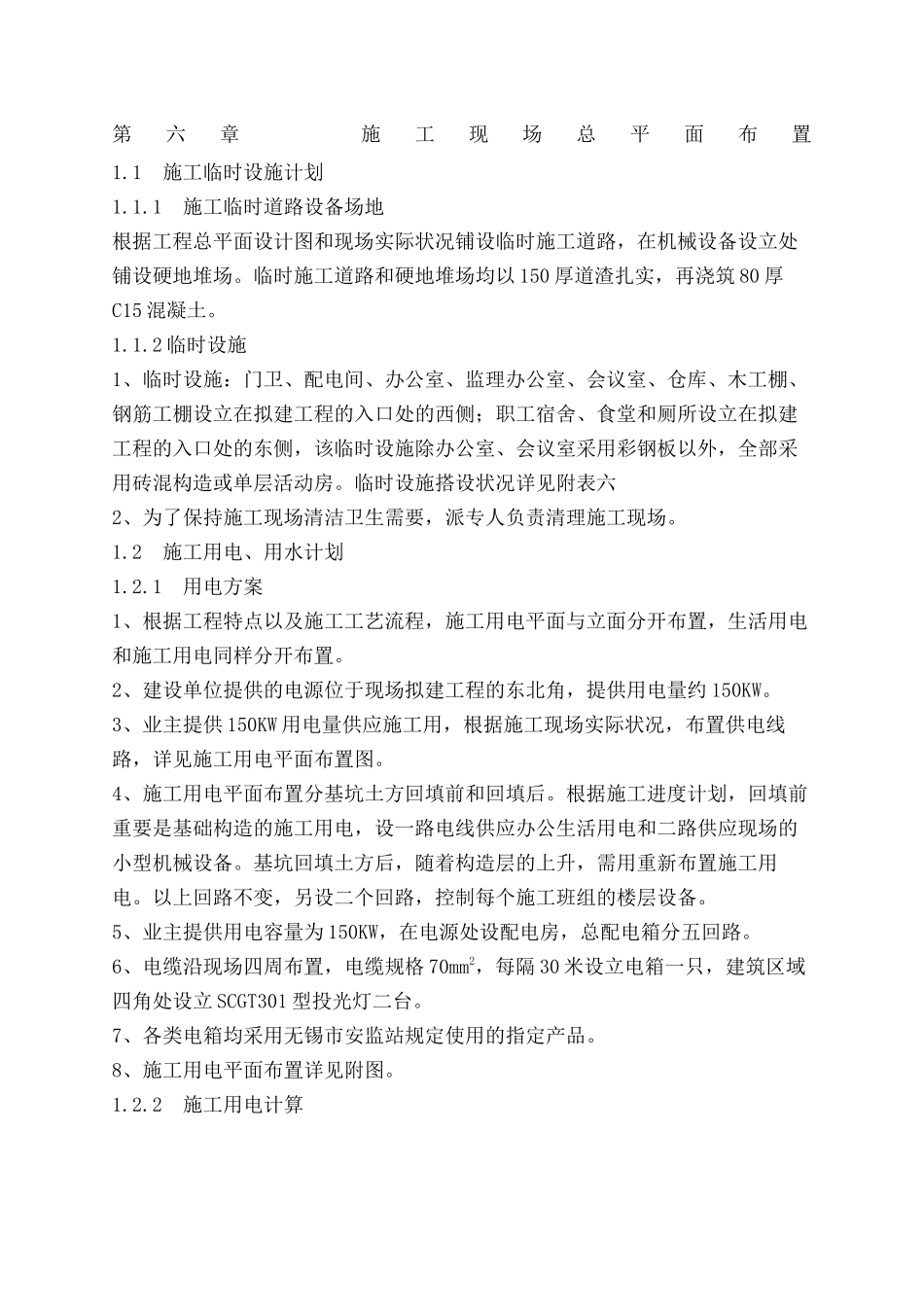

施工现场总平面布置集团文献公布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-19882）第六章施工现场总平面布置1.1施工临时设施计划1.1.1施工临时道路设备场地根据工程总平面设计图和现场实际状况铺设临时施工道路，在机械设备设立处铺设硬地堆场。临时施工道路和硬地堆场均以150厚道渣扎实，再浇筑80厚C15混凝土。1.1.2临时设施1、临时设施：门卫、配电间、办公室、监理办公室、会议室、仓库、木工棚、钢筋工棚设立在拟建工程的入口处的西侧；职工宿舍、食堂和厕所设立在拟建工程的入口处的东侧，该临时设施除办公室、会议室采用彩钢板以外，全部采用砖混构造或单层活动房。临时设施搭设状况详见附表六2、为了保持施工现场清洁卫生需要，派专人负责清理施工现场。1.2施工用电、用水计划1.2.1用电方案1、根据工程特点以及施工工艺流程，施工用电平面与立面分开布置，生活用电和施工用电同样分开布置。2、建设单位提供的电源位于现场拟建工程的东北角，提供用电量约150KW。3、业主提供150KW用电量供应施工用，根据施工现场实际状况，布置供电线路，详见施工用电平面布置图。4、施工用电平面布置分基坑土方回填前和回填后。根据施工进度计划，回填前重要是基础构造的施工用电，设一路电线供应办公生活用电和二路供应现场的小型机械设备。基坑回填土方后，随着构造层的上升，需用重新布置施工用电。以上回路不变，另设二个回路，控制每个施工班组的楼层设备。5、业主提供用电容量为150KW，在电源处设配电房，总配电箱分五回路。6、电缆沿现场四周布置，电缆规格70mm2，每隔30米设立电箱一只，建筑区域四角处设立SCGT301型投光灯二台。7、各类电箱均采用无锡市安监站规定使用的指定产品。8、施工用电平面布置详见附图。1.2.2施工用电计算考虑到本工程量大，用电设备多，除了土建单位用电需求较大外，其它各分包单位的总用电重要集中在装饰阶段。因此，我司决定把耗电量较大的钢筋电焊机避开用电高峰使用。施工用电根据施工机械配备。现场电动机额定功率52.8KW,电焊机额定容量为128KW(电焊机)、生活用电为施工用电10％根据上述条件和经理解建设单位提供的用电容量约为150KW的实际状况，为了确保工程正常施工，全部焊接工作全部采用夜间施工，以确保焊接质量和缓和用电量局限性的矛盾。施工现场电源线一律采用三相五蕊绝缘线，架空或地下穿管埋设。作业棚，井架、搅拌机机械、潜水泵等应分别设立线路，并各使用点配备专用电箱，“一机一闸”和设触保器，总配电间由专业电工值班管理。1.2.3施工用电规定1、本工程施工用电系统采用三级配电：总配电箱、分派电箱及末级开关箱。2、二级保护：分派电箱漏电保护和末级开关箱漏电保护。采用“一机一闸一保护”制度，按规定定时对漏电保护器进行检查维修及更换，工地上非专业电工不得动用和接驳用电设施。全部用电设备机械外壳都可靠接零保护。低于2.4米灯具外壳也要有可靠的接零保护。3、为确保施工时基坑内有足够亮度，特在基坑四周设立二只镝灯塔架，在其上面安装二只3.5KW镝灯，以供应基坑四周道路照明用，确保夜间施工的正常安全进行。办公室照明采用双管日光灯。1.2.4施工用水计划1、施工用水水源概况：业主提供口径为DN50的给水点位于拟建工程的东侧入口处，在此处设总水表1只。根据现场实际状况在围墙四周设立临时供水管网、管径为2寸下列。2、施工给水管线的设立：在基坑四周设立一路给水管道，每隔25米左右设立分水阀以供施工用水接用，在靠近房屋的入口处开设三通接入楼层内设立管，每层设立给水点作为上部构造施工阶段砼养护等使用。3、施工现场排水方案：在场地四周沿围墙设立排水明沟上覆盖板，平整后的场地由基坑至围墙成0.5%的排水坡，地面水经排水沟再由沉淀池沉淀后聚集至一集水井中，由潜水泵泵送至市政管网中。办公区地面水同样也设排水沟，上覆盖板，经聚集沉淀后排入市政管网中。本工程现场供水有施工用水、生活用水和消防用水三部分根据施工经验，施工用水和生活用水之和普通均不大于消防用水，故总供水量按规定取用消防用水量。现建设方提供水管径仅为φ50mm，因此，暂按Ｄ＝38mm的支管加阀门通向各指定使用处。施工电源、水...
