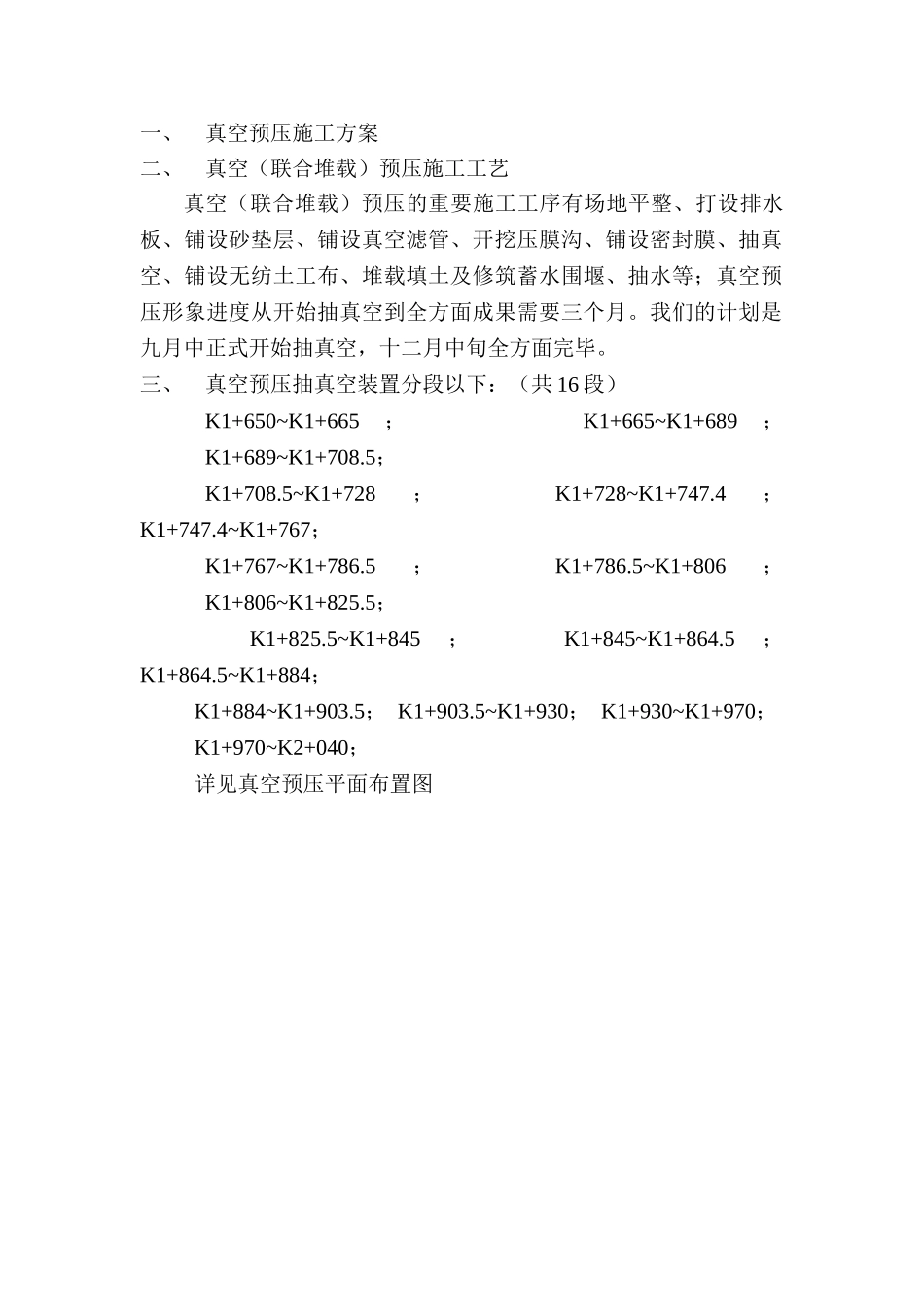

一、真空预压施工方案二、真空（联合堆载）预压施工工艺真空（联合堆载）预压的重要施工工序有场地平整、打设排水板、铺设砂垫层、铺设真空滤管、开挖压膜沟、铺设密封膜、抽真空、铺设无纺土工布、堆载填土及修筑蓄水围堰、抽水等；真空预压形象进度从开始抽真空到全方面成果需要三个月。我们的计划是九月中正式开始抽真空，十二月中旬全方面完毕。三、真空预压抽真空装置分段以下：（共16段）K1+650~K1+665；K1+665~K1+689；K1+689~K1+708.5；K1+708.5~K1+728；K1+728~K1+747.4；K1+747.4~K1+767；K1+767~K1+786.5；K1+786.5~K1+806；K1+806~K1+825.5；K1+825.5~K1+845；K1+845~K1+864.5；K1+864.5~K1+884；K1+884~K1+903.5；K1+903.5~K1+930；K1+930~K1+970；K1+970~K2+040；详见真空预压平面布置图三、真空预压施工真空预压施工的核心在于前期的密封膜和密封解决方法。因此,对每一道工序要精心组织,按照设计和规范规定施工,施工工序可细分以下：1、滤管制作采用直径φ76mmPVC硬塑料管,在管壁5—8cm钻始终径φ5—7mm的小孔,制成花管,在花管的外面包两层无纺土工布以隔离土层,这样滤管便制成。包裹滤管的无纺布应无破损,并包扎严密。2、铺设真空管和膜下测头①、主管采用导用直径φ76㎜PVC硬塑料管，中间七段的长度为7米，出膜处以法兰和软管连接。②、滤管每边9米长，可用PVC管1.5根，中间以二通联接，接头错开，端部用堵头堵死；③、二通、四通等接头用钢丝橡胶软管包扎,现以铁丝替代，外包胶带纸，这样可使整个系统能较好地适应地面的不均匀变形状况。④、真空泵连接出膜主管后，自成体系，真空泵之间不相连接，以减少能量损失。按照设计图纸,根据每个预压区的设计规定尺寸,先将滤沟一边埋管入沟,并用中粗砂填平,管间连接用骨架胶管套接,套接长度不不大于100mm,再用铁线绑扎牢固,为避免铁线接头刺破密封膜,铁线接头应朝下埋入砂层。在铺设过程中要确保滤管上的滤膜不被破损,出膜处采用无缝镀鋅钢管和接头连接,伸出加固区外30cm。对于K1+900~K2+040三角形地段,拟采用鱼刺式方案,由于地形变化大,根据现场状况再定。膜下测头制作:膜下测头即膜下真空度测量采气端,采用硬质空囊（用硬质铁罐头盒等）,并钻以花孔,外包无纺布,将真空表集气塑料细管插入空囊即可。塑料细管采用6㎜的PVC透明软管,软管采用现场埋设法(见图)，注意:软管跨过密封沟时,不要被折,不能绞起,应避免被回填土弄断,要确保管里畅通,真空表应放正,放置频率为16组,每组1个。真空测头按设计图纸所示位置布置,真空细管另一端从密封沟内或穿过密封膜引出,制成喇叭和真空表相连,以直观反映膜下真空度。3、场地平整为避免抽真空过程中真空膜被硬物刺破,埋好真空管后,需将外露的塑料排水板头埋入砂面下列,将插板时形成的孔洞填实,并将面层的淤泥块和全部棱角的硬物捡开,用铁铲将砂面拍抹平实。4、铺设密封膜密封膜采用二聚氯乙烯薄膜，根据各预压区长度每边增加5m订购密封膜，密封膜在工厂热合一次成型。选择无风或风力较小的时间内，分二层铺设。先将密封膜按纵向摆放在预压区中轴现在密封接缝处，破裂处应及时用聚氯乙烯胶水补好。检查无缺点后可进行第二层密封膜铺设，两层膜的粘接缝应尽量错开。出膜口应留有可收缩充裕的密封膜，全部上膜操作人员必须光脚或穿软底鞋，以避免刺破密封膜。5、开挖压膜沟压膜沟是关系到真空预压成功与否的核心部位，要掌握好两个环节。一是膜的四周密封处，膜与软土接角要有足够长度；二是膜周边处要有一定压力，并用人工将薄膜踩入淤泥中，用挖掘机将挖出的粘土回填至密封沟中，边填边压实。在预压区四周开挖压膜沟，挖沟采用反铲挖掘机开挖，开挖前用经纬仪放线，并用标志旗标出压膜沟位置。可采用多台挖掘机同时施工，开挖时严格按设计断面尺寸进行，压膜沟内侧用人工均匀修坡，坡比约1：1，坡面应光滑无硬物，压膜沟深度要进一步淤泥层50cm以上，以切断透气层。每挖好一段，将预留密封膜埋入压膜沟中。考虑到地基承载力低，挖掘机如行走困难，可铺设铁板以方便施工。6、安装真空泵，设地面沉降杆本场地分成16段，共需泵16台，备用泵两台。将真空泵水平放置在加固区外。水泵进水口和...
