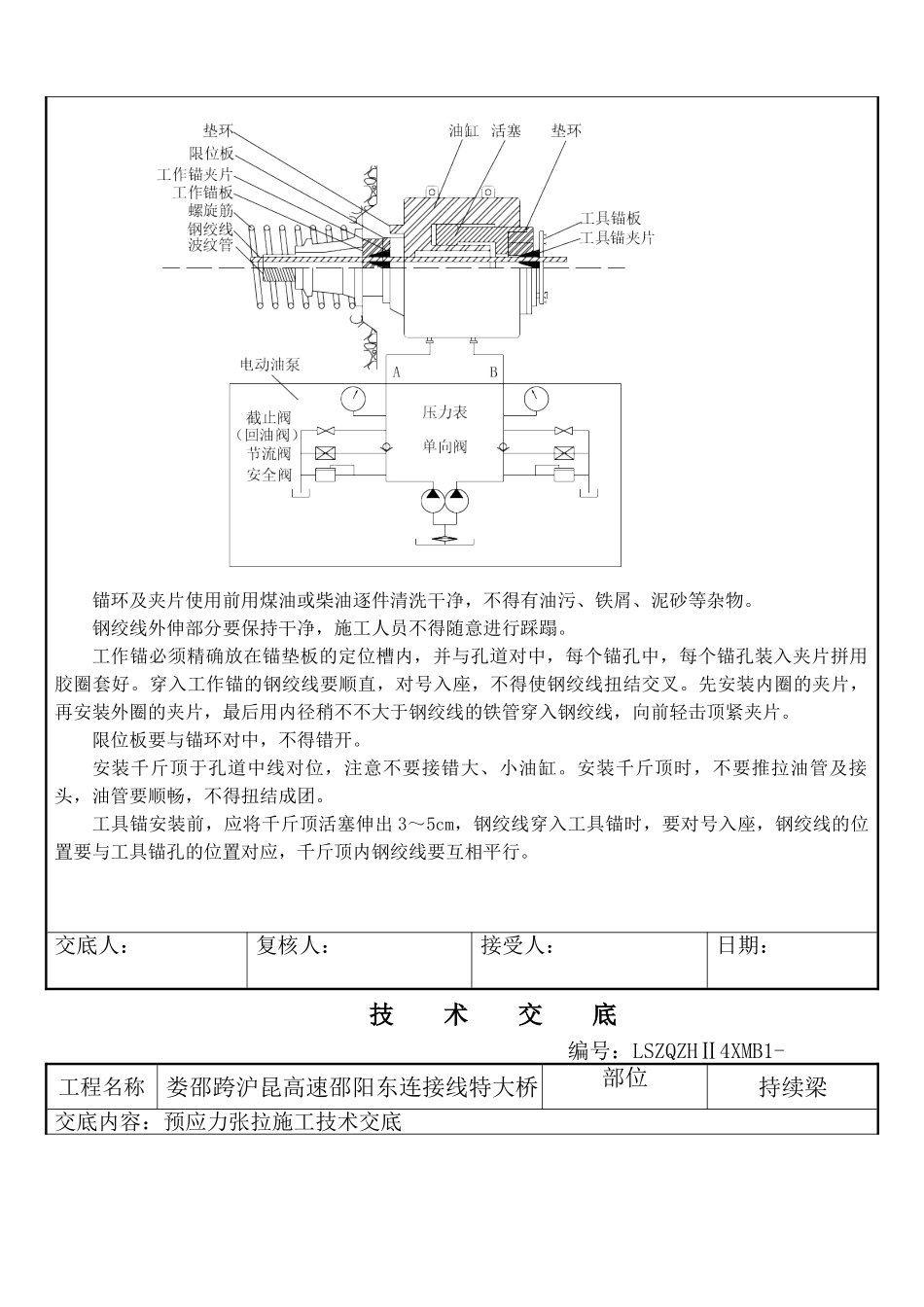

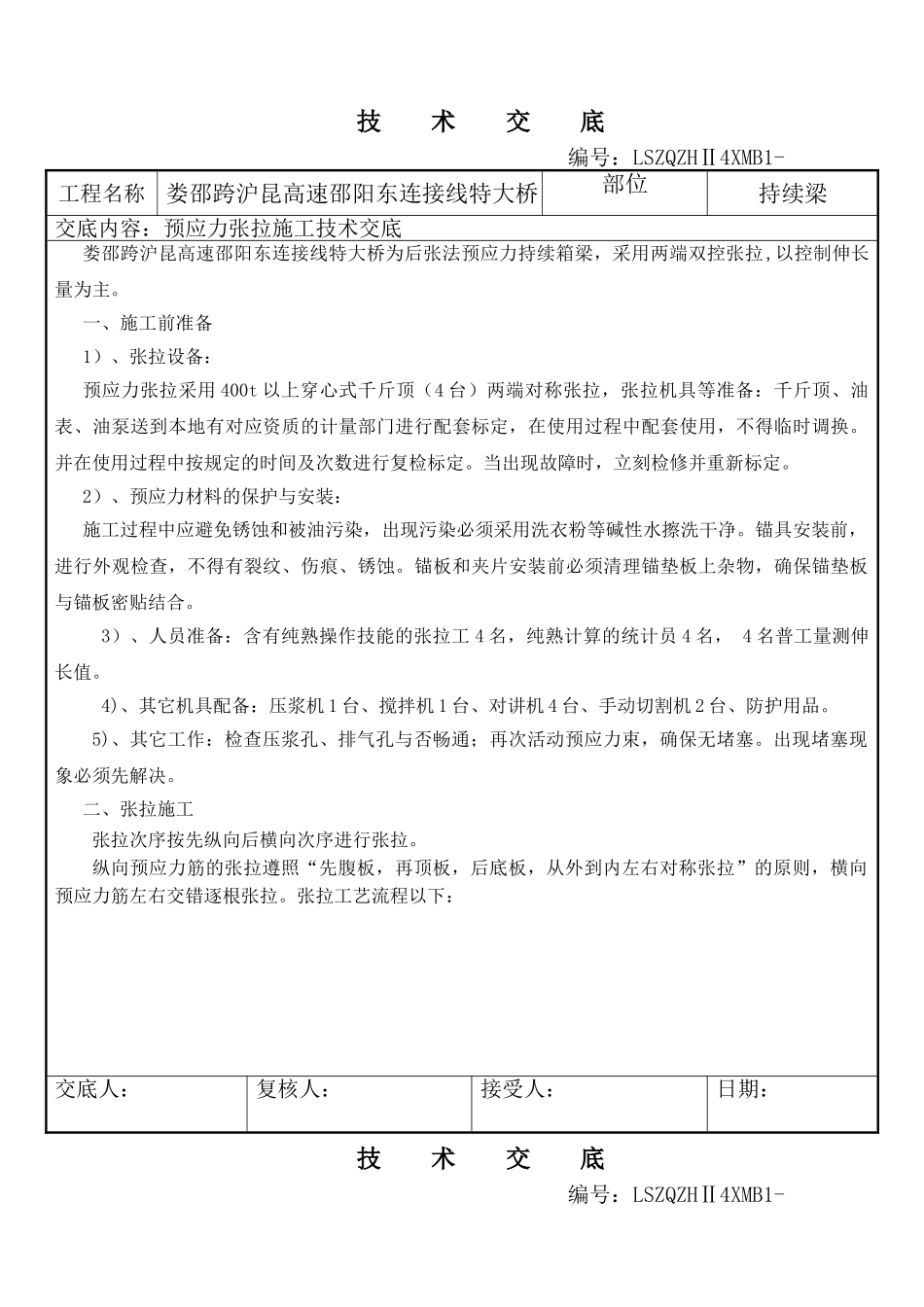

技术交底编号：LSZQZHⅡ4XMB1-工程名称娄邵跨沪昆高速邵阳东连接线特大桥部位持续梁交底内容：预应力张拉施工技术交底娄邵跨沪昆高速邵阳东连接线特大桥为后张法预应力持续箱梁，采用两端双控张拉,以控制伸长量为主。一、施工前准备1）、张拉设备：预应力张拉采用400t以上穿心式千斤顶（4台）两端对称张拉，张拉机具等准备：千斤顶、油表、油泵送到本地有对应资质的计量部门进行配套标定，在使用过程中配套使用，不得临时调换。并在使用过程中按规定的时间及次数进行复检标定。当出现故障时，立刻检修并重新标定。2）、预应力材料的保护与安装：施工过程中应避免锈蚀和被油污染，出现污染必须采用洗衣粉等碱性水擦洗干净。锚具安装前，进行外观检查，不得有裂纹、伤痕、锈蚀。锚板和夹片安装前必须清理锚垫板上杂物，确保锚垫板与锚板密贴结合。3）、人员准备：含有纯熟操作技能的张拉工4名，纯熟计算的统计员4名，4名普工量测伸长值。4)、其它机具配备：压浆机1台、搅拌机1台、对讲机4台、手动切割机2台、防护用品。5)、其它工作：检查压浆孔、排气孔与否畅通；再次活动预应力束，确保无堵塞。出现堵塞现象必须先解决。二、张拉施工张拉次序按先纵向后横向次序进行张拉。纵向预应力筋的张拉遵照“先腹板，再顶板，后底板，从外到内左右对称张拉”的原则，横向预应力筋左右交错逐根张拉。张拉工艺流程以下：交底人：复核人：接受人：日期：技术交底编号：LSZQZHⅡ4XMB1-工程名称娄邵跨沪昆高速邵阳东连接线特大桥部位持续梁交底内容：预应力张拉施工技术交底1)张拉设备安装：安装工作锚锚板和夹片；安装限位板；安装千斤顶；安装工具锚组件；锚板不垂直度不得不不大于1°（见下图）交底人：复核人：接受人：日期：技术交底编号：LSZQZHⅡ4XMB1-工程名称娄邵跨沪昆高速邵阳东连接线特大桥部位持续梁交底内容：预应力张拉施工技术交底钢绞线下料波纹管安装成孔钢绞线下料钢绞线、锚垫板安装钢绞线下料孔道压浆钢绞线下料封锚钢绞线下料预应力张拉钢绞线下料砼浇注及养护钢绞线下料制作砼试块钢绞线下料张拉机具准备砼强度测定锚环及夹片使用前用煤油或柴油逐件清洗干净，不得有油污、铁屑、泥砂等杂物。钢绞线外伸部分要保持干净，施工人员不得随意进行踩蹋。工作锚必须精确放在锚垫板的定位槽内，并与孔道对中，每个锚孔中，每个锚孔装入夹片拼用胶圈套好。穿入工作锚的钢绞线要顺直，对号入座，不得使钢绞线扭结交叉。先安装内圈的夹片，再安装外圈的夹片，最后用内径稍不不大于钢绞线的铁管穿入钢绞线，向前轻击顶紧夹片。限位板要与锚环对中，不得错开。安装千斤顶于孔道中线对位，注意不要接错大、小油缸。安装千斤顶时，不要推拉油管及接头，油管要顺畅，不得扭结成团。工具锚安装前，应将千斤顶活塞伸出3～5cm，钢绞线穿入工具锚时，要对号入座，钢绞线的位置要与工具锚孔的位置对应，千斤顶内钢绞线要互相平行。交底人：复核人：接受人：日期：技术交底编号：LSZQZHⅡ4XMB1-工程名称娄邵跨沪昆高速邵阳东连接线特大桥部位持续梁交底内容：预应力张拉施工技术交底为确保完毕张拉后，工具锚能顺利退下，必须在工具锚的夹片光滑面均匀地涂一层厚约1mm的润滑剂，也可在工具锚的锚孔中涂润滑剂。工具锚的夹片与工作锚的夹片应分开放置，不得混淆。每次安装前要对夹片进行检查，如有裂纹及齿尖损坏等现象，应及时更换。2)将B路回油阀打开，A路截止阀关闭即可启动油泵电机，向张拉缸供油进行张拉；同时调节节流阀，以控制油压高低和张拉速度。3)在活塞外伸时，工具锚夹片可自行夹紧钢绞线。工作锚中的夹片此时因受限位板的支托，只可被带出某些而不会退出诸多。4)先调节到初应力（取控制应力值的10％），再开始按10%σcon～20%σcon（持荷3min）～σcon（持荷5min）张拉和量测伸长值,并做好伸长量统计。5)当活塞行程还余10mm～20mm时，即停止向A路供油，此时可将节流阀回旋，同进转回回油阀，A路压力降至零点。由于钢绞线束的加缩，活塞被接回若干长度，这时工作锚的夹片被带入锚板内而自行夹紧。钢绞线的回缩量不得不不大于6mm。6)B路关闭截止阀，节流阀控制升压，活塞回程，留10mm...
