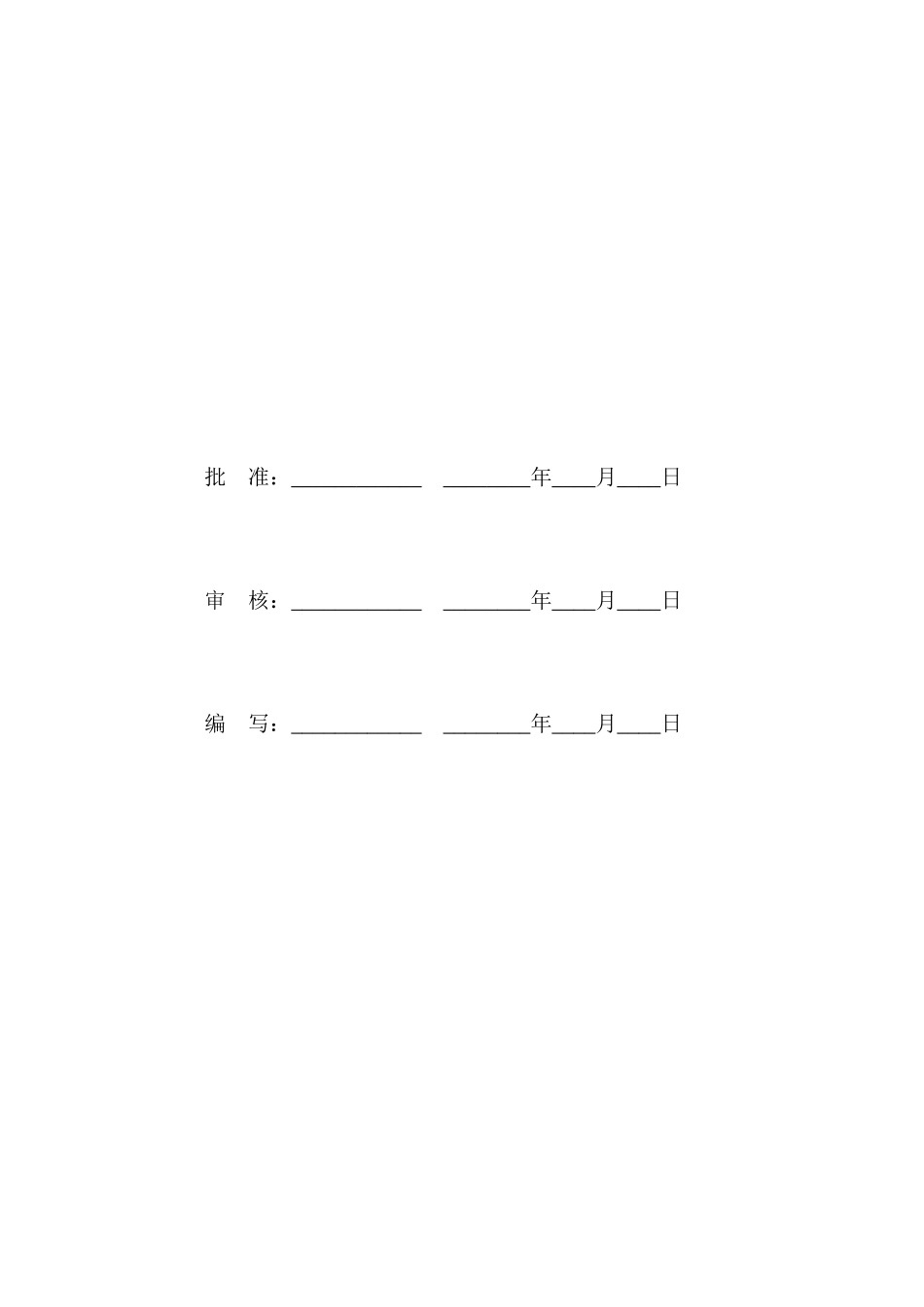

xxxxxxxxxxxxxxxx工程铁塔拆除专项施工方案施工单位（章）__年_9_月_9_日批准：____________________年____月____日审核：____________________年____月____日编写：____________________年____月____日一、编制根据《电力建设安全工作规程（线路部分）》（DL5009.3-1997）《输变电工程建设原则强制性条文实施管理规程》(Q／GDW248-)《国家电网公司基建安全管理策划案》（基建安全［］54号）《国家电网公司电力安全工作规程（线路部分）》（国家电网安监［］664号）《国家电网公司输变电工程安全文明施工原则化工作规定》（）《输变电工程安全文明施工原则》（Q/GDW250-）《输变电工程安全文明施工原则》（Q/GDW250-）有关印发《国家电网公司输变电工程施工危险点辨识及预控方法》的告知（基建安[]50号）二、工程概况xxxxxxx产业园位于嘉峪关关城以西、讨赖河北岸一带，南依讨赖河，西临兰新铁路，北靠在建的兰新铁路第二双线，规划总占地面积约162平方公里，其中，可开发用地约120平方公里。区域内属戈壁荒滩，地势开阔，地形平坦，是甘肃省规划的百万千瓦级光伏发电基地。嘉西光伏产业园距市区约16公里，交通便利。本工程起点为嘉西光伏产业园110千伏聚集升压站，终点为黄草营330KV变电站，线路长度约为46公里。本工程三回路NN13～NN16段铁塔在施工中，铁塔组立工作已完毕，现由于设计图纸变更，原铁塔已不符合图纸设计规定，需要拆除原铁塔，重要工作量以下：序号拆除项目桩号拆除铁塔型号数量单位备注1NN13SSZ1-211基2NN14SSZ1-241基3NN15SSZ1-211基4NN16SSZ2-271基本次施工拆除的铁塔共4基，由于拆除工作面临的危险性较高，项目部对本次施工非常重视，开工前已对施工队全体施工人员进行了安全技术交底，施工机械、安全设备、工器具已配备到位。二、施工组织机构项目经理质量部安全员技术部材料员施工一队兼职安全员：施工一队负责人：四、铁塔拆除施工工艺流程4.1、铁塔拆除流程施工准备吊车到位锚固塔身拆卸螺栓吊卸塔材地面拆除清理现场4.2、施工办法本工程采用四段式铁塔拆除法。4.2.1、在横担上挂点位置，用U型环将钢丝绳与塔身连接，登高作业人员上塔拆除上层横担下方主材连接处螺栓，使用吊车整体吊拆上层铁塔。第一吊拆除吊点位置：731板和730板拆（1）、（2）、（7）段，从7-8段包钢处拆开。4.2.2、在中层挂点位置，用U型环将钢丝绳与塔身连接，登高作业人员上塔拆除中层主材与下方塔材连接处螺栓，使用吊车整体吊拆中层铁塔。第二吊吊点位置：844板和843板拆除（4）、（5）、（6）、（8）、（9）、（10）、（11）段，从12段-11段接点出拆开；第三吊吊点位置：12段包钢处1222拆除12、13段，从14段-13段接点处拆除；第四吊吊点位置：14段、27段拆除。4.2.3、塔脚拆除、主材地面拆除、运输。4.2.4、机械、工器具配备拆杆工器具一览表序号名称规格单位数量备注1吊车120t台12钢丝绳Ф18.5（六分）×6-10m根4吊点绳3角铁桩1.5m块8绑固塔角4钢丝绳套Ф15.5个45地锚500×1000个5内拉线6铁丝Ф0.4米100角铁桩配套使用7拉绳Ф24×60m根4外拉线地锚配套使用10U环10T只5钢丝绳配套使用11安全帽个1412安全带条144.2.5、人员配备序号职位人数备注1现场指挥人员12安全员23高处作业人员4地面作业人员8五、安全方法1、认真贯切“安全第一，防止为主”的方针，施工过程认真执行《电力建设安全规程》的有关规定，在停电过程中，必须严格执行确保安全的组织方法，贯彻工作票制度、工作许可制度、工作监护制度、工作间断、转移和终止制度。2、开工前对各施工班组进行安全技术交底，同时组织学习有关设计规定、施工规范及铁塔拆除施工方案，熟悉拆塔施工技术规定和特点，工作负责人宣读安全工作票时，必须明确施工方案和当天工作的重要危险点及采用的安全方法，推行施工人员签字手续。严格按规范规定及作业指导书进行施工。施工负责人认真检查工器具设备即布置状况确保其性能和强度可靠，布置对的合理，严格按施工作业指导书使用多个器具，严禁以小代大。3、凡进入施工现场的人员，需规范戴安全帽，工作前不得饮酒，高处作业必须按规范系双保险安全带，穿胶底鞋，并设安全...
