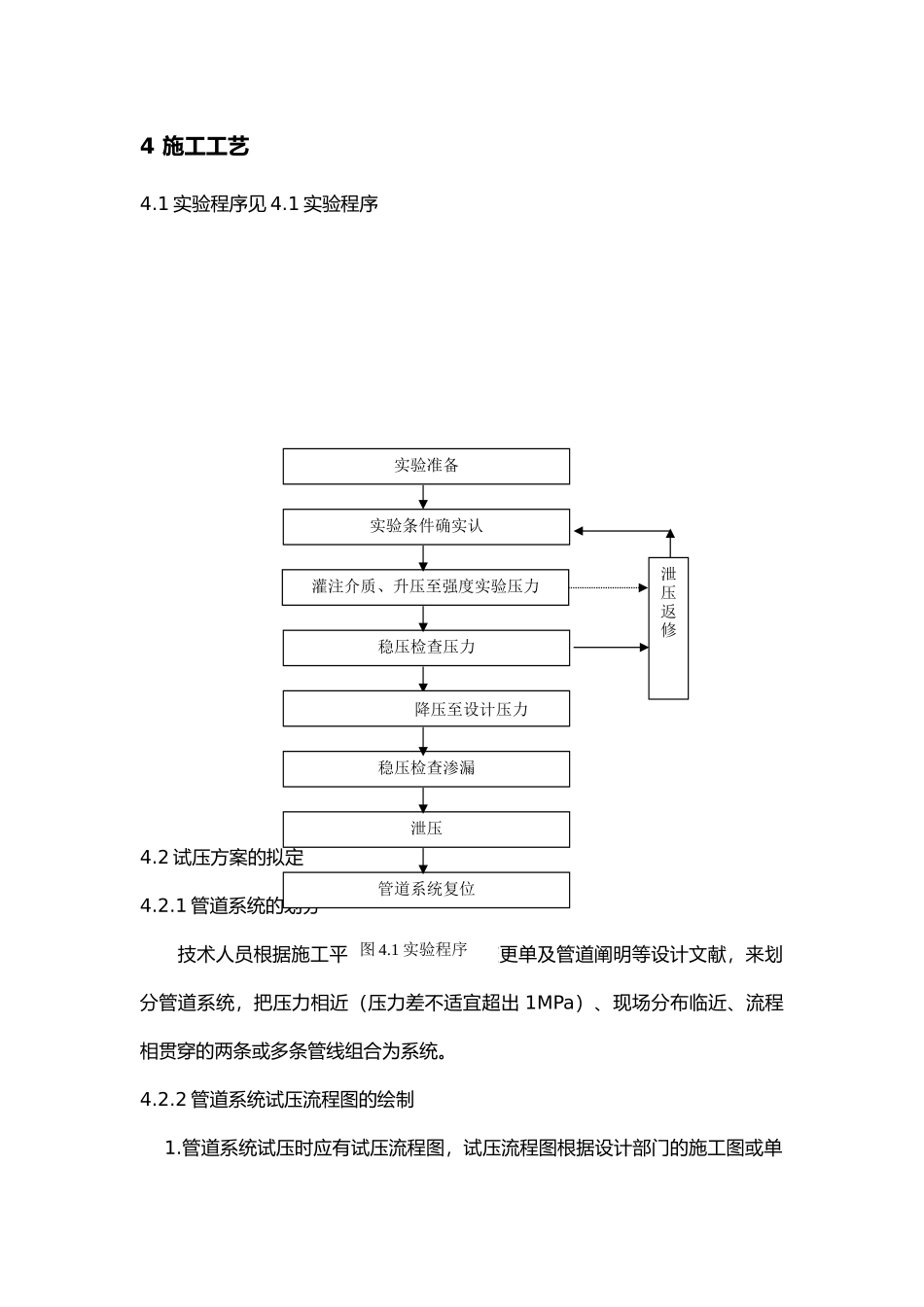

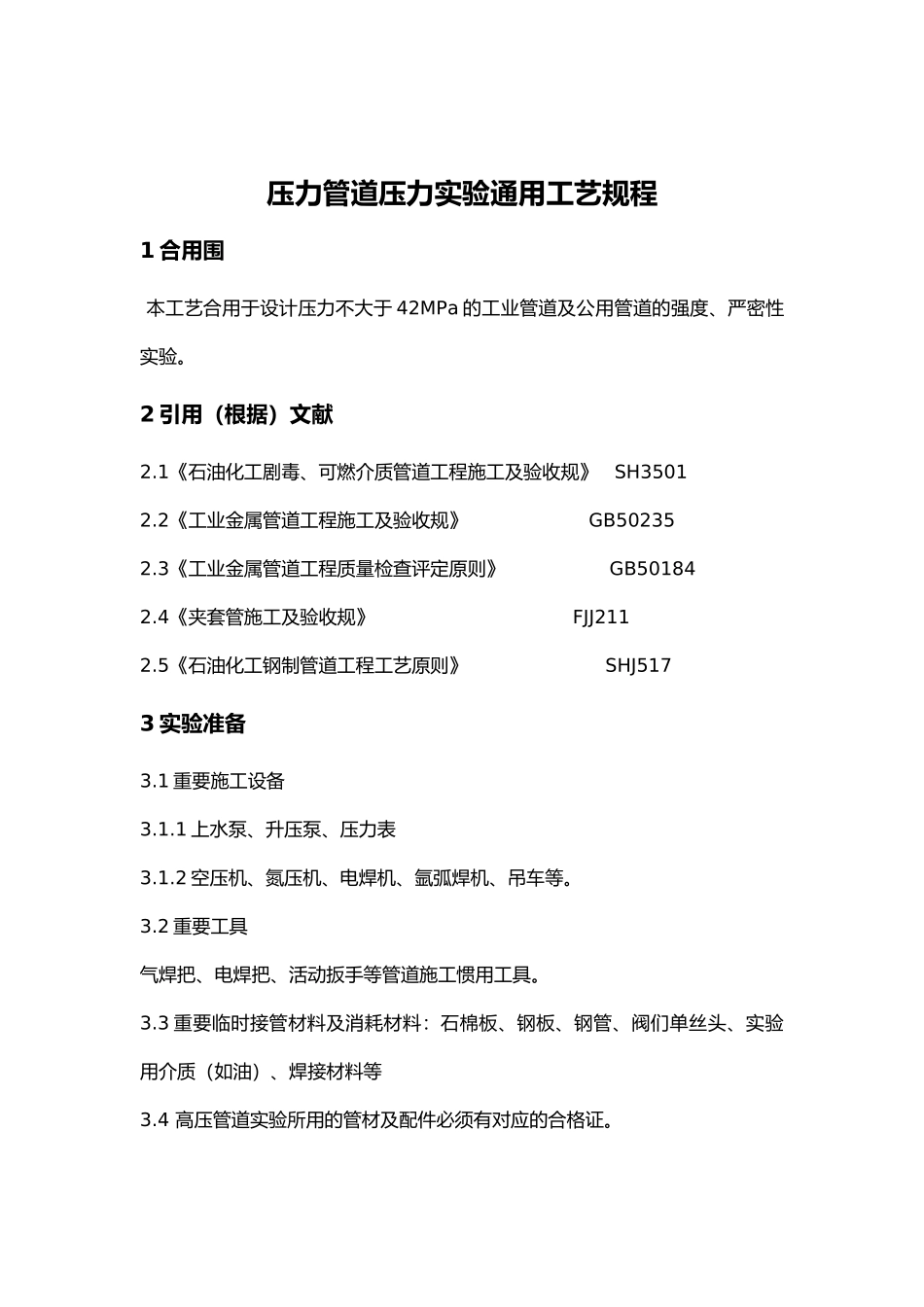

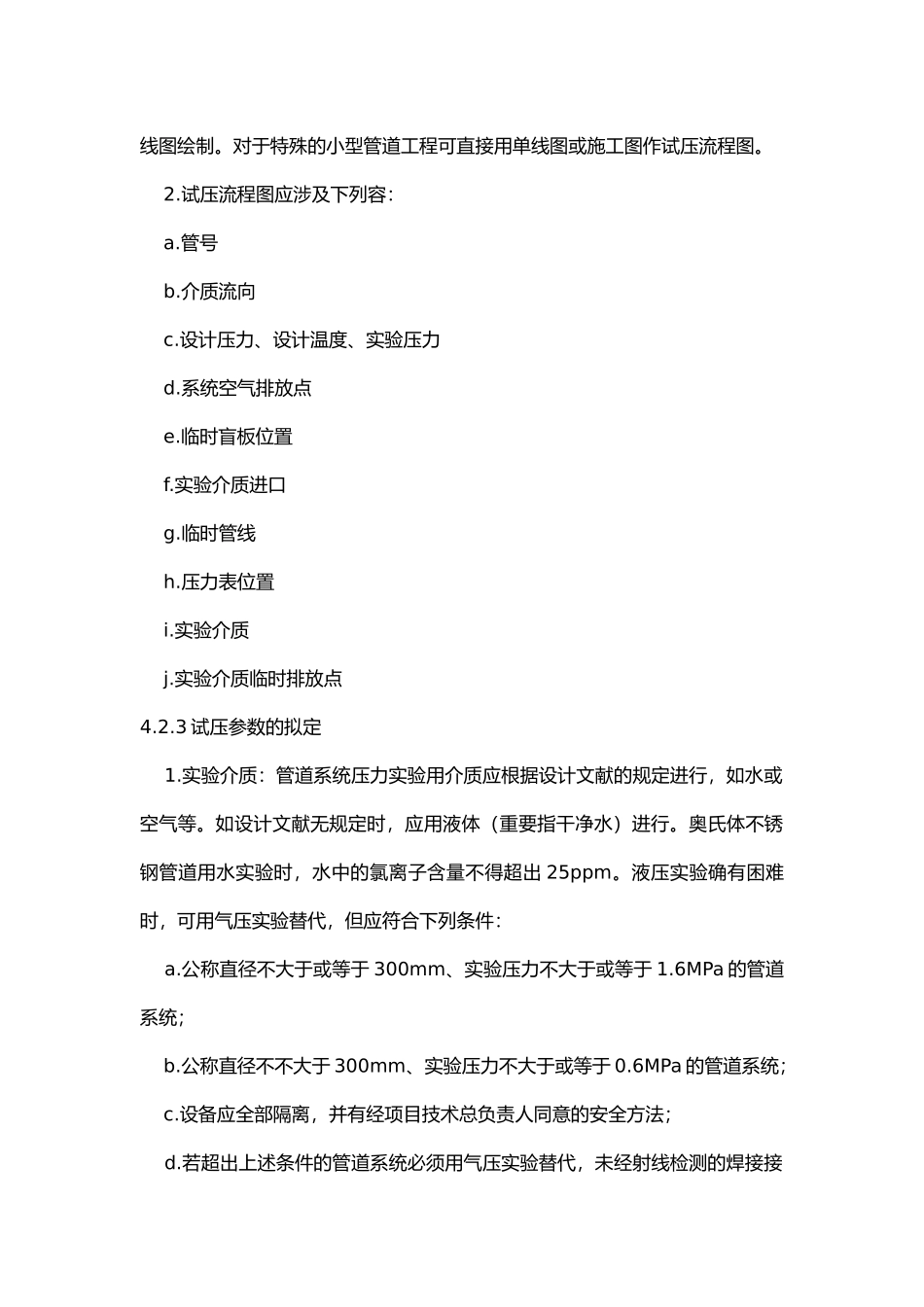

压力管道压力实验通用工艺规程1合用围本工艺合用于设计压力不大于42MPa的工业管道及公用管道的强度、严密性实验。2引用（根据）文献2.1《石油化工剧毒、可燃介质管道工程施工及验收规》SH35012.2《工业金属管道工程施工及验收规》GB502352.3《工业金属管道工程质量检查评定原则》GB501842.4《夹套管施工及验收规》FJJ2112.5《石油化工钢制管道工程工艺原则》SHJ5173实验准备3.1重要施工设备3.1.1上水泵、升压泵、压力表3.1.2空压机、氮压机、电焊机、氩弧焊机、吊车等。3.2重要工具气焊把、电焊把、活动扳手等管道施工惯用工具。3.3重要临时接管材料及消耗材料：石棉板、钢板、钢管、阀们单丝头、实验用介质（如油）、焊接材料等3.4高压管道实验所用的管材及配件必须有对应的合格证。4施工工艺4.1实验程序见4.1实验程序4.2试压方案的拟定4.2.1管道系统的划分技术人员根据施工平面布置图、设计变更单及管道阐明等设计文献，来划分管道系统，把压力相近（压力差不适宜超出1MPa）、现场分布临近、流程相贯穿的两条或多条管线组合为系统。4.2.2管道系统试压流程图的绘制1.管道系统试压时应有试压流程图，试压流程图根据设计部门的施工图或单图4.1实验程序实验准备实验条件确实认灌注介质、升压至强度实验压力稳压检查压力泄压返修降压至设计压力泄压稳压检查渗漏管道系统复位线图绘制。对于特殊的小型管道工程可直接用单线图或施工图作试压流程图。2.试压流程图应涉及下列容：a.管号b.介质流向c.设计压力、设计温度、实验压力d.系统空气排放点e.临时盲板位置f.实验介质进口g.临时管线h.压力表位置i.实验介质j.实验介质临时排放点4.2.3试压参数的拟定1.实验介质：管道系统压力实验用介质应根据设计文献的规定进行，如水或空气等。如设计文献无规定时，应用液体（重要指干净水）进行。奥氏体不锈钢管道用水实验时，水中的氯离子含量不得超出25ppm。液压实验确有困难时，可用气压实验替代，但应符合下列条件：a.公称直径不大于或等于300mm、实验压力不大于或等于1.6MPa的管道系统；b.公称直径不不大于300mm、实验压力不大于或等于0.6MPa的管道系统；c.设备应全部隔离，并有经项目技术总负责人同意的安全方法；d.若超出上述条件的管道系统必须用气压实验替代，未经射线检测的焊接接头，必须经射线检测或超声波检测合格，角焊缝必须经磁粉检测或渗入检测合格；e.脆性材料管道构成件未经液压实验合格，严禁参加管道系统气压实验。2.实验压力：设计文献有规定时，应按设计文献的规定进行，设计无规定时，除真空管道实验压力为0.2MPa外，其它管道系统的实验压力应符合下列规定：a.液压实验的压力为设计压力的1.5倍；b.气压实验的压力为设计压力的1.15倍；c.以气压替代液压进行强度实验时，实验压力为设计压力的1.1倍；真空管道为0.2mpa；d.设计温度高于200℃的管道系统的实验压力，应按下式计算：PS=KP[б]1/[б]2式中PS-实验压力K-系数，液压实验取1.5；气压实验取1.15；P-设计压力（MPa）[б]1-实验温度下材料的许用应力（MPa）[б]2-设计温度下材料的许用应力（MPa）[б]1/[б]2不不大于6.5时，取6.5当PS在实验温度下，产生超出屈服强度的应力时，应将PS降至不超出屈服温度时的最大压力。e.当管道与设备作为一种系统进行实验时，管道的实验压力不大于或等于设备的实验压力时，应按管道的实验压力进行实验，当管道实验压力不不大于设备的实验压力时，且设备的实验压力不低于管道设计压力的1.15倍时，经建设单位同意，可按设备的实验压力进行实验。否则，管道与设备不能作为同一种系统进行实验，管道系统应与设备隔离并加置临时盲板。f.夹套管管的实验压力应按部或外部设计压力的高者拟定。g.承受外压的管道，其实验压力应按设计的、外压力之差的1.5倍拟定，且不得低于0.2MPa。h.承受压的埋地铸铁管道的实验压力，当设计压力不大于或等于0.5MPa时，实验压力应为设计压力的2倍，当设计压力不不大于0.5MPa时，实验压力应为设计压力加0.5MPa。i.埋地钢管道的实验压力应为设计压力的1.5倍，且不得低于0.4MPa。3.环境温度液压实验时，环境温度应不低于5℃，当环境温度低于5℃时，应采用防冻方法。4....
