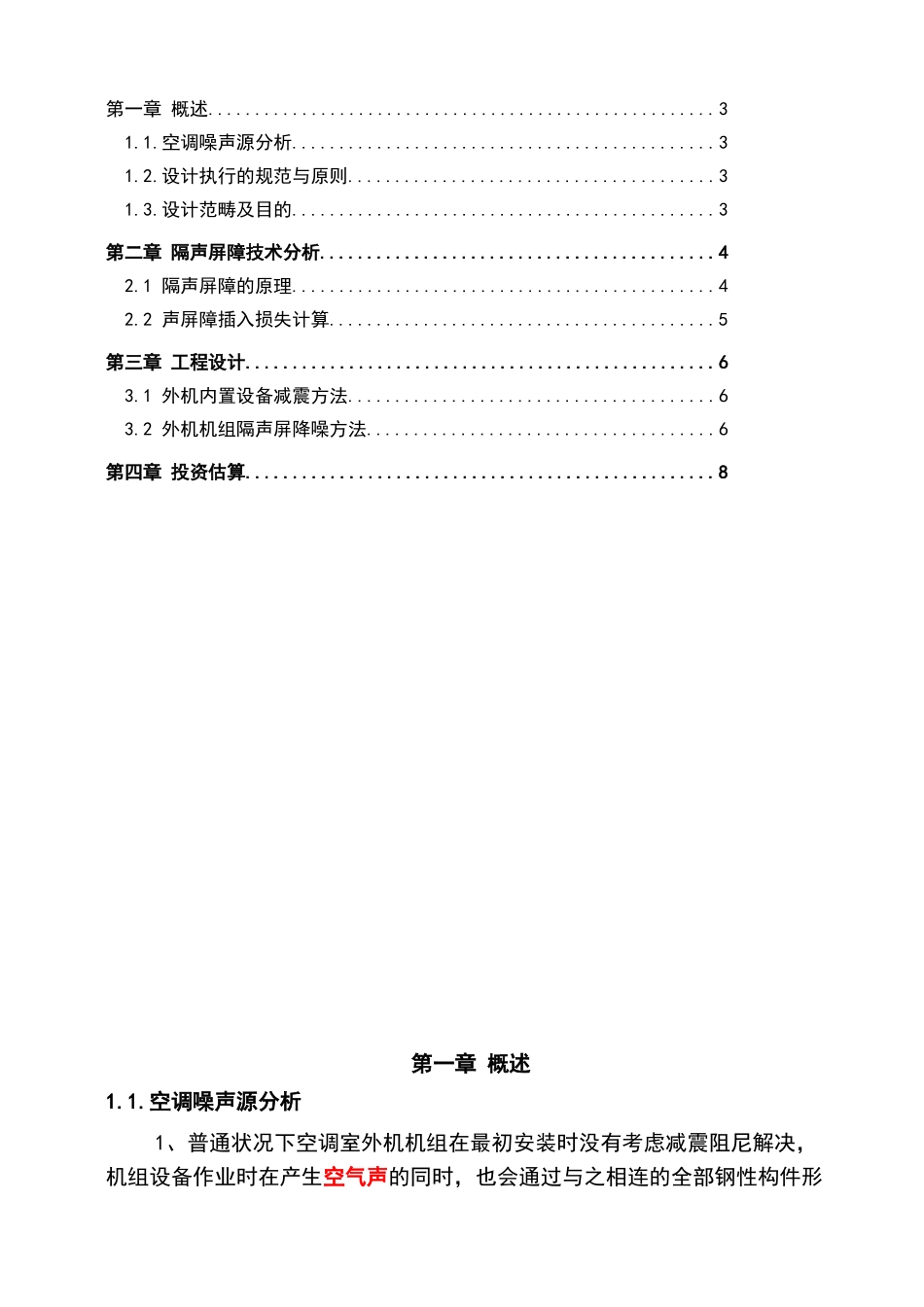

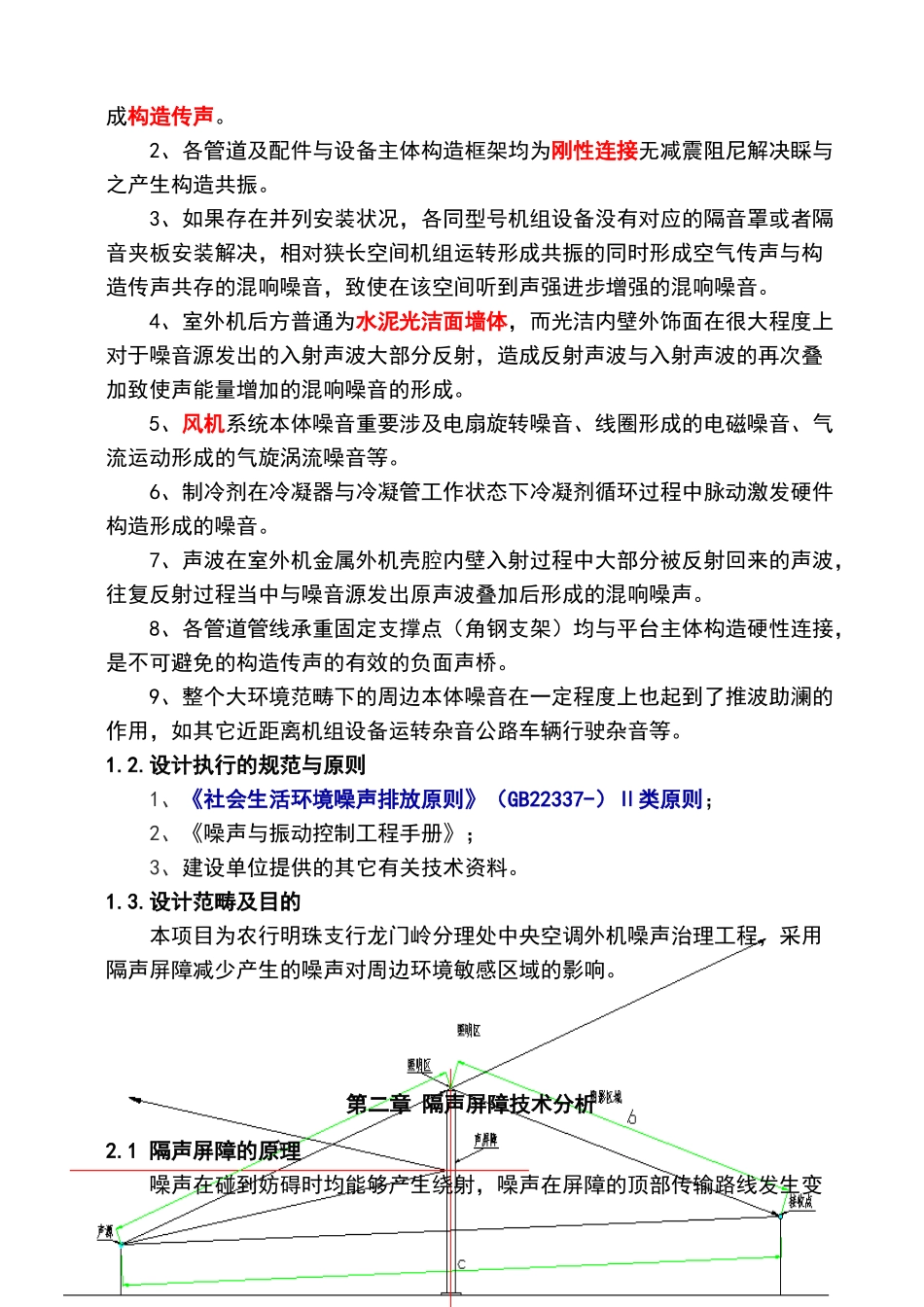

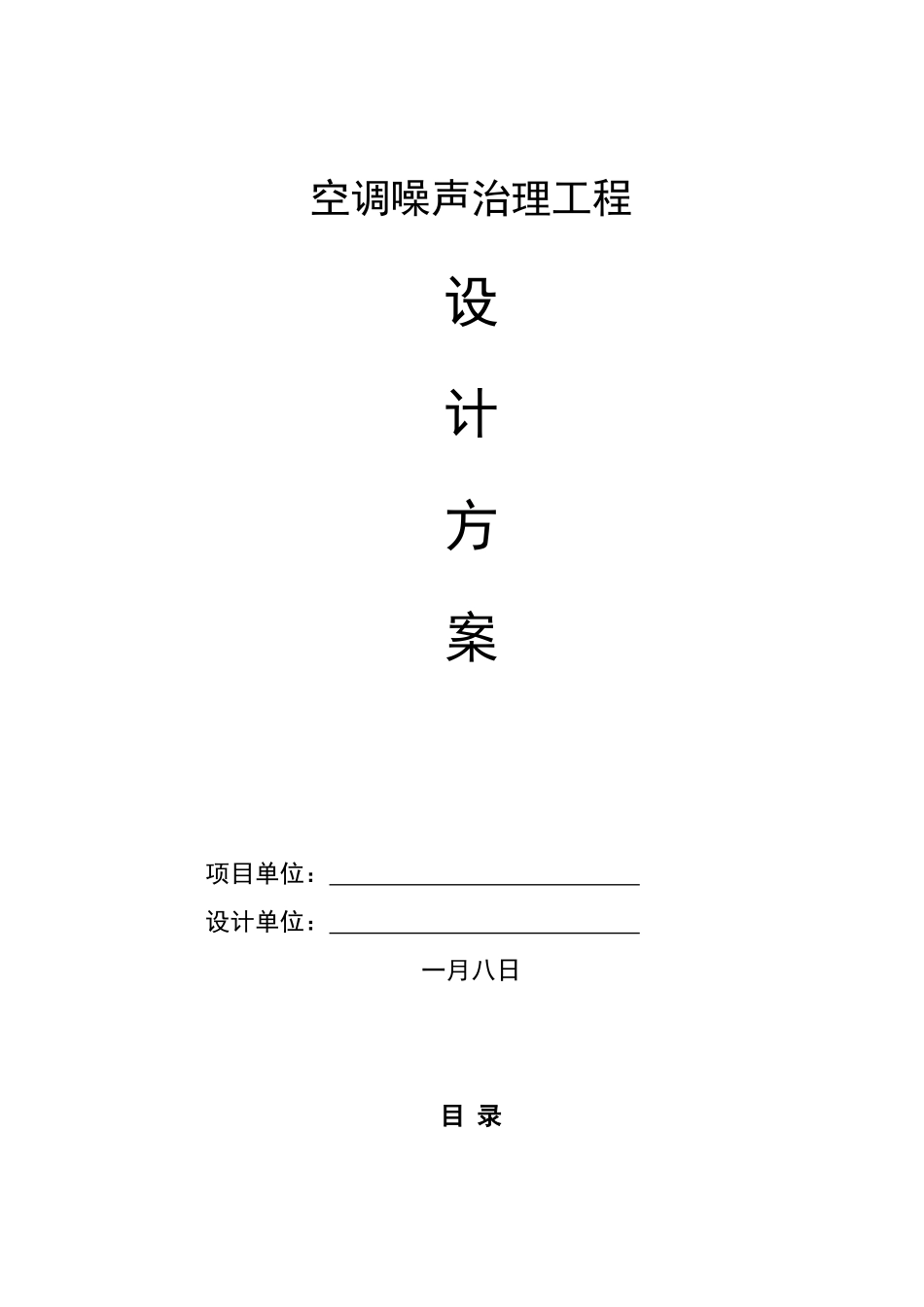

空调噪声治理工程设计方案项目单位：设计单位：一月八日目录第一章概述......................................................31.1.空调噪声源分析.............................................31.2.设计执行的规范与原则.......................................31.3.设计范畴及目的.............................................3第二章隔声屏障技术分析..........................................42.1隔声屏障的原理.............................................42.2声屏障插入损失计算.........................................5第三章工程设计..................................................63.1外机内置设备减震方法.......................................63.2外机机组隔声屏降噪方法.....................................6第四章投资估算..................................................8第一章概述1.1.空调噪声源分析1、普通状况下空调室外机机组在最初安装时没有考虑减震阻尼解决，机组设备作业时在产生空气声的同时，也会通过与之相连的全部钢性构件形成构造传声。2、各管道及配件与设备主体构造框架均为刚性连接无减震阻尼解决睬与之产生构造共振。3、如果存在并列安装状况，各同型号机组设备没有对应的隔音罩或者隔音夹板安装解决，相对狭长空间机组运转形成共振的同时形成空气传声与构造传声共存的混响噪音，致使在该空间听到声强进步增强的混响噪音。4、室外机后方普通为水泥光洁面墙体，而光洁内壁外饰面在很大程度上对于噪音源发出的入射声波大部分反射，造成反射声波与入射声波的再次叠加致使声能量增加的混响噪音的形成。5、风机系统本体噪音重要涉及电扇旋转噪音、线圈形成的电磁噪音、气流运动形成的气旋涡流噪音等。6、制冷剂在冷凝器与冷凝管工作状态下冷凝剂循环过程中脉动激发硬件构造形成的噪音。7、声波在室外机金属外机壳腔内壁入射过程中大部分被反射回来的声波，往复反射过程当中与噪音源发出原声波叠加后形成的混响噪声。8、各管道管线承重固定支撑点（角钢支架）均与平台主体构造硬性连接，是不可避免的构造传声的有效的负面声桥。9、整个大环境范畴下的周边本体噪音在一定程度上也起到了推波助澜的作用，如其它近距离机组设备运转杂音公路车辆行驶杂音等。1.2.设计执行的规范与原则1、《社会生活环境噪声排放原则》（GB22337-）Ⅱ类原则；2、《噪声与振动控制工程手册》；3、建设单位提供的其它有关技术资料。1.3.设计范畴及目的本项目为农行明珠支行龙门岭分理处中央空调外机噪声治理工程，采用隔声屏障减少产生的噪声对周边环境敏感区域的影响。第二章隔声屏障技术分析2.1隔声屏障的原理噪声在碰到妨碍时均能够产生绕射，噪声在屏障的顶部传输路线发生变化，部分噪声仍按原路线传输，形成了波亮区，部分噪声产生折射，形成噪声的绕射区，而被屏障屏体有效阻挡的部分形成波影区。波影区是噪声水平下降达成目的规定的区域。波源传输途径如图1所示意。我们重要运用隔声屏障产生的波影区来减少噪声的危害。图1噪声传输途径示意图隔声屏障的高度应根据设计规定的噪声衰减量、屏障的长度、屏障与保护目的之间的相对位置、及加装范畴线型等因素共同决定。噪声越过隔声屏障有三种方式：（1）绕射：越过声屏障顶端绕射达成受声点的声能级比没有屏障时的直达声能小。直达声能与绕射声的声级之差，称之为绕射声衰减，其值用符号△Ld表达，随着绕射角的增大而增大。声屏障的绕射声衰减是声源、受声点与屏障三者几何关系和频率的函数。它是决定声屏障插入损失的重要物理量。（2）透射：声源发出的声波透过声屏障传输到受声点的现象。穿透声屏障的声能量取决于声屏障的面密度、入射角及声波的频率。声屏障隔声能力用传声损失TL来评价。TL大，透射的声能小；传声损失小，则透射的声能大，透射的声能可能减少声屏障的插入损失，称为透射引发的插入损失减少量。用符号△Lt表达。普通在声学设计时，规定TL—△Ld≥10dB，此时透射的声能能够无视不计，即△Lt。（3）反射：当声源两侧都有声屏障，且声屏障平行时，声波将在声屏障间多次反射，并...
