2025年硬度计作业指导书VIP免费

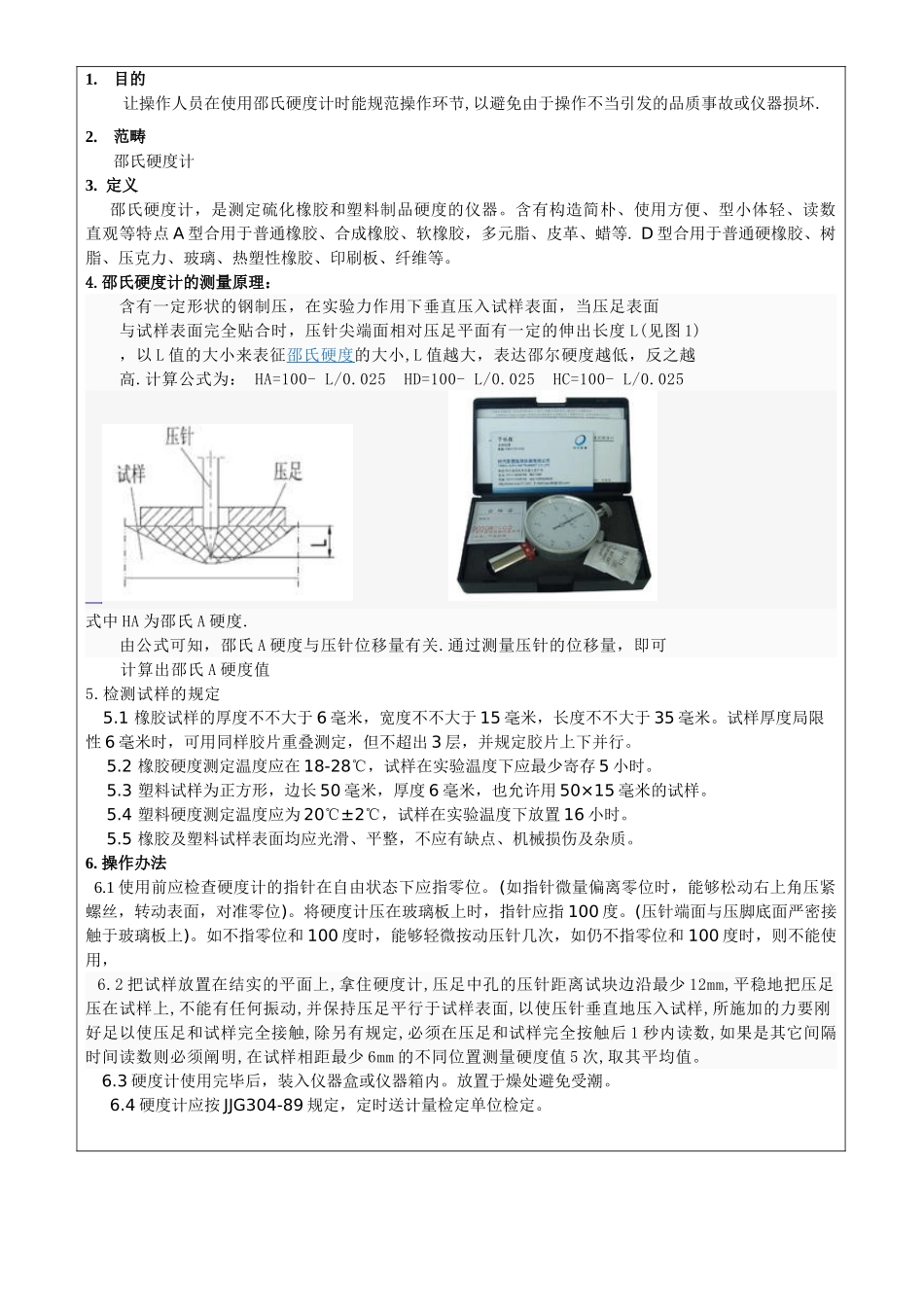

1.目的让操作人员在使用邵氏硬度计时能规范操作环节,以避免由于操作不当引发的品质事故或仪器损坏.2.范畴邵氏硬度计3.定义邵氏硬度计，是测定硫化橡胶和塑料制品硬度的仪器。含有构造简朴、使用方便、型小体轻、读数直观等特点A型合用于普通橡胶、合成橡胶、软橡胶，多元脂、皮革、蜡等.D型合用于普通硬橡胶、树脂、压克力、玻璃、热塑性橡胶、印刷板、纤维等。4.邵氏硬度计的测量原理：含有一定形状的钢制压，在实验力作用下垂直压入试样表面，当压足表面与试样表面完全贴合时，压针尖端面相对压足平面有一定的伸出长度L(见图1)，以L值的大小来表征邵氏硬度的大小,L值越大，表达邵尔硬度越低，反之越高.计算公式为：HA=100-L/0.025HD=100-L/0.025HC=100-L/0.025式中HA为邵氏A硬度.由公式可知，邵氏A硬度与压针位移量有关.通过测量压针的位移量，即可计算出邵氏A硬度值5.检测试样的规定5.1橡胶试样的厚度不不大于6毫米，宽度不不大于15毫米，长度不不大于35毫米。试样厚度局限性6毫米时，可用同样胶片重叠测定，但不超出3层，并规定胶片上下并行。5.2橡胶硬度测定温度应在18-28℃，试样在实验温度下应最少寄存5小时。5.3塑料试样为正方形，边长50毫米，厚度6毫米，也允许用50×15毫米的试样。5.4塑料硬度测定温度应为20℃±2℃，试样在实验温度下放置16小时。5.5橡胶及塑料试样表面均应光滑、平整，不应有缺点、机械损伤及杂质。6.操作办法6.1使用前应检查硬度计的指针在自由状态下应指零位。(如指针微量偏离零位时，能够松动右上角压紧螺丝，转动表面，对准零位)。将硬度计压在玻璃板上时，指针应指100度。(压针端面与压脚底面严密接触于玻璃板上)。如不指零位和100度时，能够轻微按动压针几次，如仍不指零位和100度时，则不能使用，6.2把试样放置在结实的平面上,拿住硬度计,压足中孔的压针距离试块边沿最少12mm,平稳地把压足压在试样上,不能有任何振动,并保持压足平行于试样表面,以使压针垂直地压入试样,所施加的力要刚好足以使压足和试样完全接触,除另有规定,必须在压足和试样完全按触后1秒内读数,如果是其它间隔时间读数则必须阐明,在试样相距最少6mm的不同位置测量硬度值5次,取其平均值。6.3硬度计使用完毕后，装入仪器盒或仪器箱内。放置于燥处避免受潮。6.4硬度计应按JJG304-89规定，定时送计量检定单位检定。制订：审核：同意：
