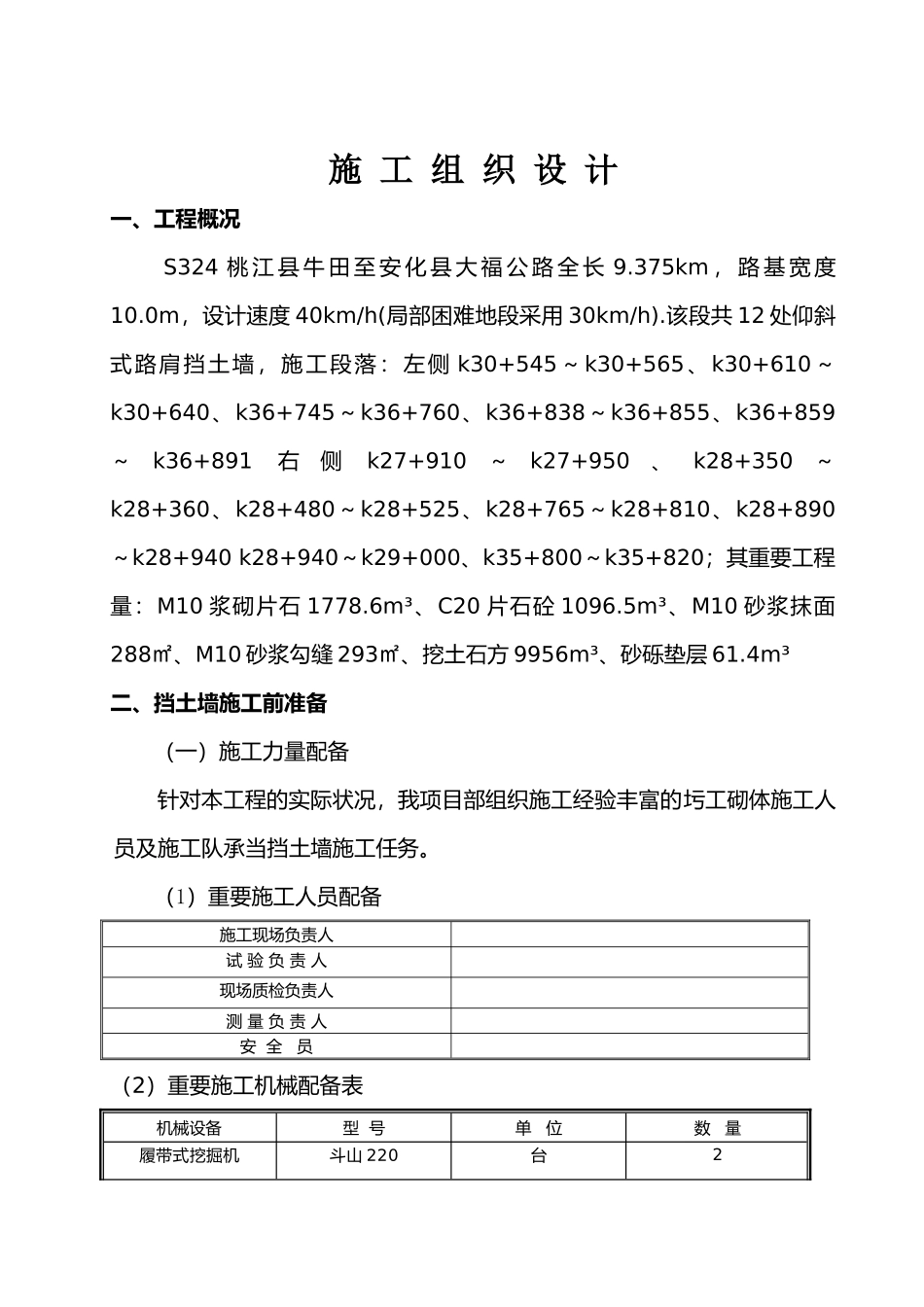

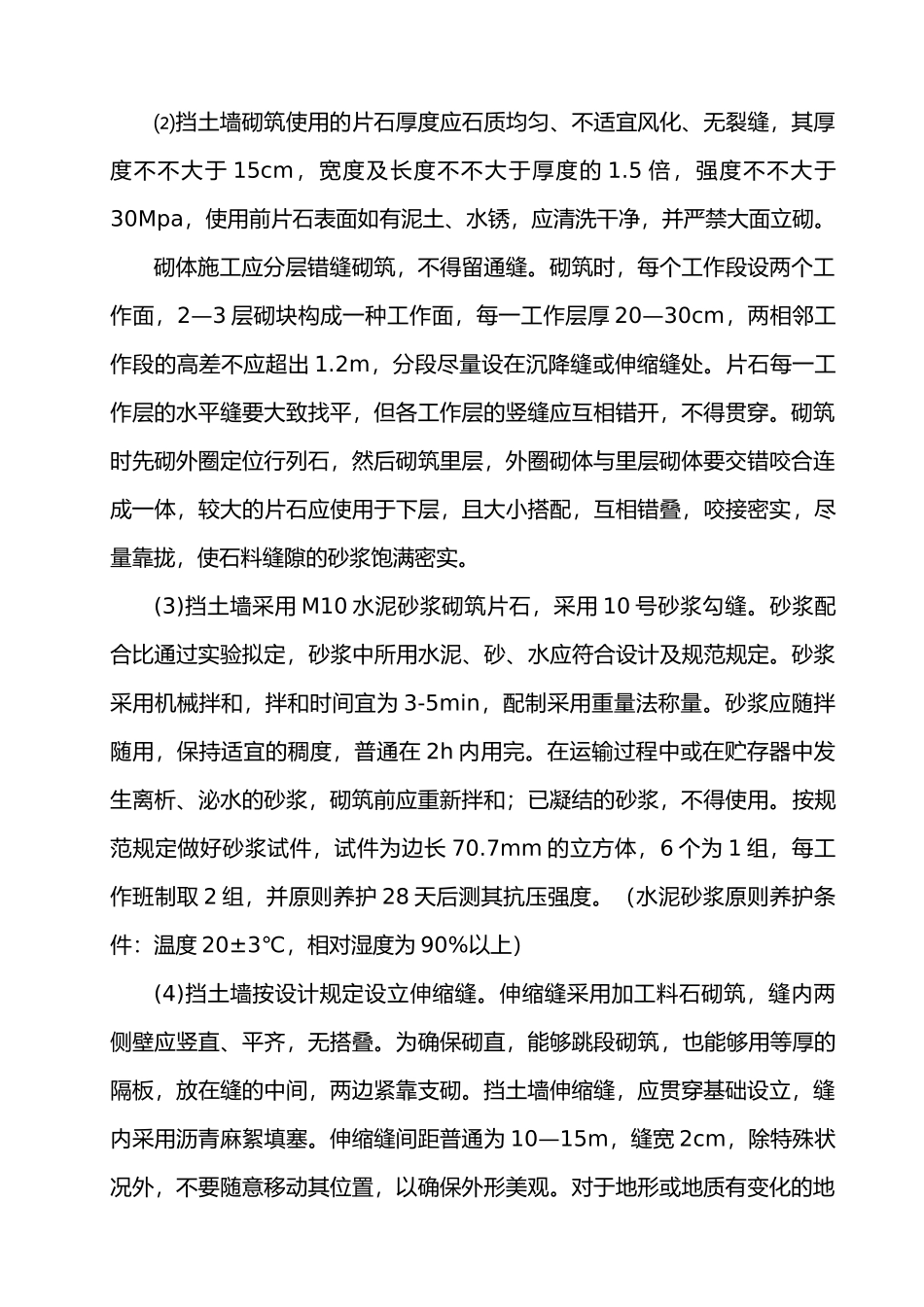

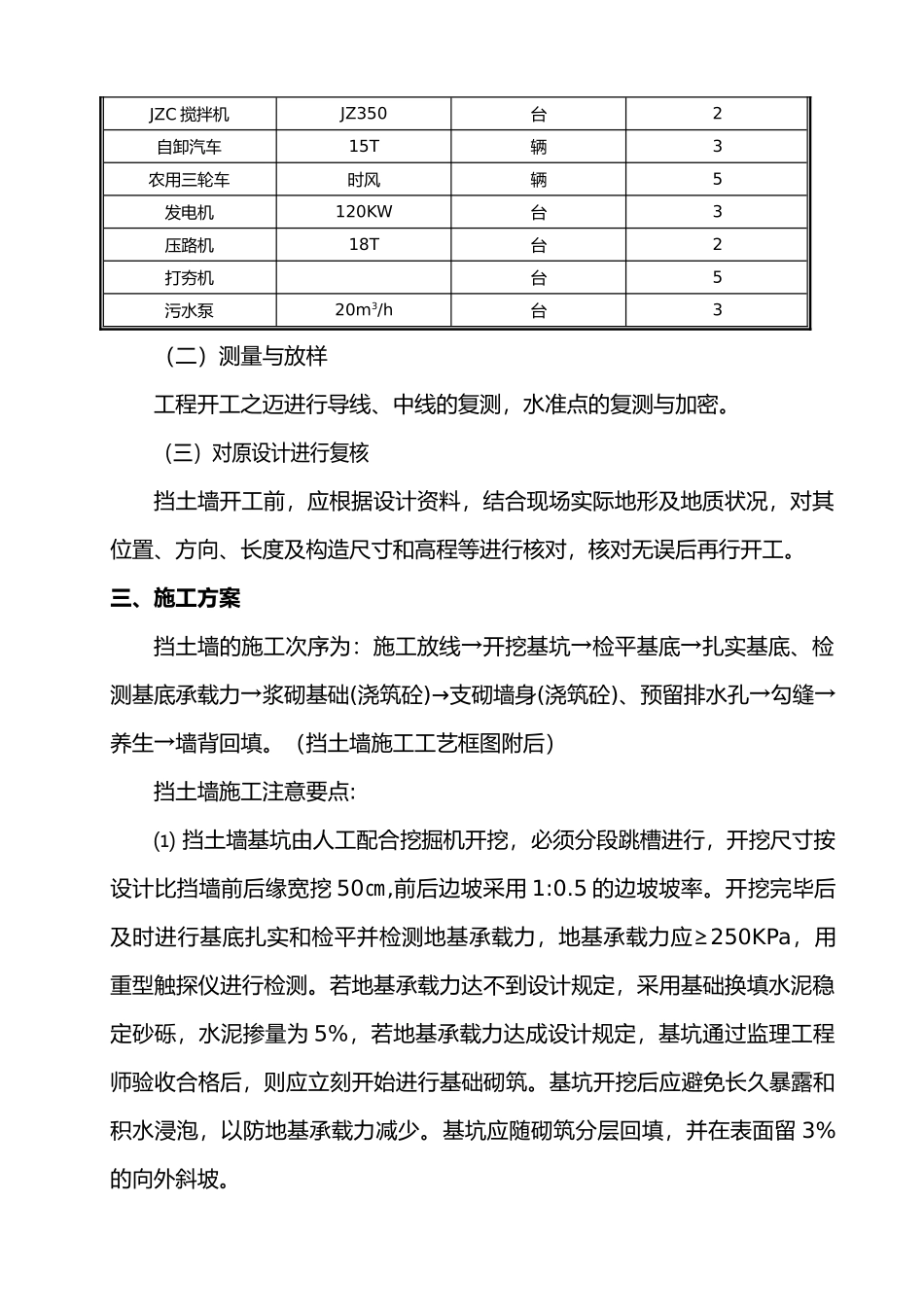

施工组织设计一、工程概况S324桃江县牛田至安化县大福公路全长9.375km，路基宽度10.0m，设计速度40km/h(局部困难地段采用30km/h).该段共12处仰斜式路肩挡土墙，施工段落：左侧k30+545～k30+565、k30+610～k30+640、k36+745～k36+760、k36+838～k36+855、k36+859～k36+891右侧k27+910～k27+950、k28+350～k28+360、k28+480～k28+525、k28+765～k28+810、k28+890～k28+940k28+940～k29+000、k35+800～k35+820；其重要工程量：M10浆砌片石1778.6m³、C20片石砼1096.5m³、M10砂浆抹面288㎡、M10砂浆勾缝293㎡、挖土石方9956m³、砂砾垫层61.4m³二、挡土墙施工前准备（一）施工力量配备针对本工程的实际状况，我项目部组织施工经验丰富的圬工砌体施工人员及施工队承当挡土墙施工任务。（1）重要施工人员配备施工现场负责人试验负责人现场质检负责人测量负责人安全员（2）重要施工机械配备表机械设备型号单位数量履带式挖掘机斗山220台2JZC搅拌机JZ350台2自卸汽车15T辆3农用三轮车时风辆5发电机120KW台3压路机18T台2打夯机台5污水泵20m3/h台3（二）测量与放样工程开工之迈进行导线、中线的复测，水准点的复测与加密。（三）对原设计进行复核挡土墙开工前，应根据设计资料，结合现场实际地形及地质状况，对其位置、方向、长度及构造尺寸和高程等进行核对，核对无误后再行开工。三、施工方案挡土墙的施工次序为：施工放线→开挖基坑→检平基底→扎实基底、检测基底承载力→浆砌基础(浇筑砼)→支砌墙身(浇筑砼)、预留排水孔→勾缝→养生→墙背回填。（挡土墙施工工艺框图附后）挡土墙施工注意要点:⑴挡土墙基坑由人工配合挖掘机开挖，必须分段跳槽进行，开挖尺寸按设计比挡墙前后缘宽挖50㎝,前后边坡采用1:0.5的边坡坡率。开挖完毕后及时进行基底扎实和检平并检测地基承载力，地基承载力应≥250KPa，用重型触探仪进行检测。若地基承载力达不到设计规定，采用基础换填水泥稳定砂砾，水泥掺量为5%，若地基承载力达成设计规定，基坑通过监理工程师验收合格后，则应立刻开始进行基础砌筑。基坑开挖后应避免长久暴露和积水浸泡，以防地基承载力减少。基坑应随砌筑分层回填，并在表面留3%的向外斜坡。⑵挡土墙砌筑使用的片石厚度应石质均匀、不适宜风化、无裂缝，其厚度不不大于15cm，宽度及长度不不大于厚度的1.5倍，强度不不大于30Mpa，使用前片石表面如有泥土、水锈，应清洗干净，并严禁大面立砌。砌体施工应分层错缝砌筑，不得留通缝。砌筑时，每个工作段设两个工作面，2—3层砌块构成一种工作面，每一工作层厚20—30cm，两相邻工作段的高差不应超出1.2m，分段尽量设在沉降缝或伸缩缝处。片石每一工作层的水平缝要大致找平，但各工作层的竖缝应互相错开，不得贯穿。砌筑时先砌外圈定位行列石，然后砌筑里层，外圈砌体与里层砌体要交错咬合连成一体，较大的片石应使用于下层，且大小搭配，互相错叠，咬接密实，尽量靠拢，使石料缝隙的砂浆饱满密实。(3)挡土墙采用M10水泥砂浆砌筑片石，采用10号砂浆勾缝。砂浆配合比通过实验拟定，砂浆中所用水泥、砂、水应符合设计及规范规定。砂浆采用机械拌和，拌和时间宜为3-5min，配制采用重量法称量。砂浆应随拌随用，保持适宜的稠度，普通在2h内用完。在运输过程中或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。按规范规定做好砂浆试件，试件为边长70.7mm的立方体，6个为1组，每工作班制取2组，并原则养护28天后测其抗压强度。（水泥砂浆原则养护条件：温度20±3℃，相对湿度为90%以上）(4)挡土墙按设计规定设立伸缩缝。伸缩缝采用加工料石砌筑，缝内两侧壁应竖直、平齐，无搭叠。为确保砌直，能够跳段砌筑，也能够用等厚的隔板，放在缝的中间，两边紧靠支砌。挡土墙伸缩缝，应贯穿基础设立，缝内采用沥青麻絮填塞。伸缩缝间距普通为10—15m，缝宽2cm，除特殊状况外，不要随意移动其位置，以确保外形美观。对于地形或地质有变化的地方，还应设立沉降缝，其形式与伸缩逢相似。(5)挡土墙按设计图纸设立泄水孔的位置和数量。泄水孔在砌筑墙身过程中设立，确保排水畅通，设立间距为2-3米，按梅花型布设，坡度向外。(6)挡...
