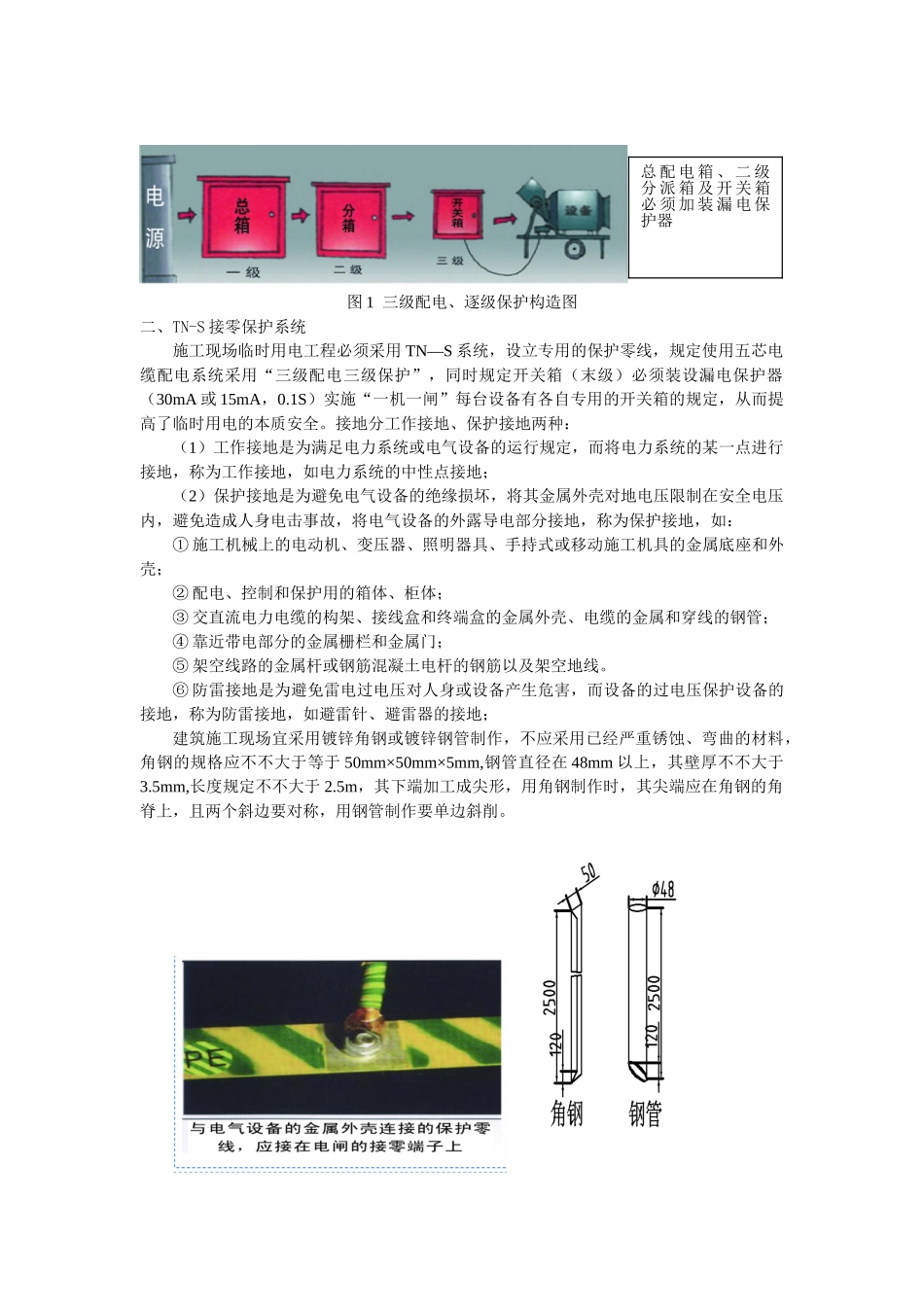

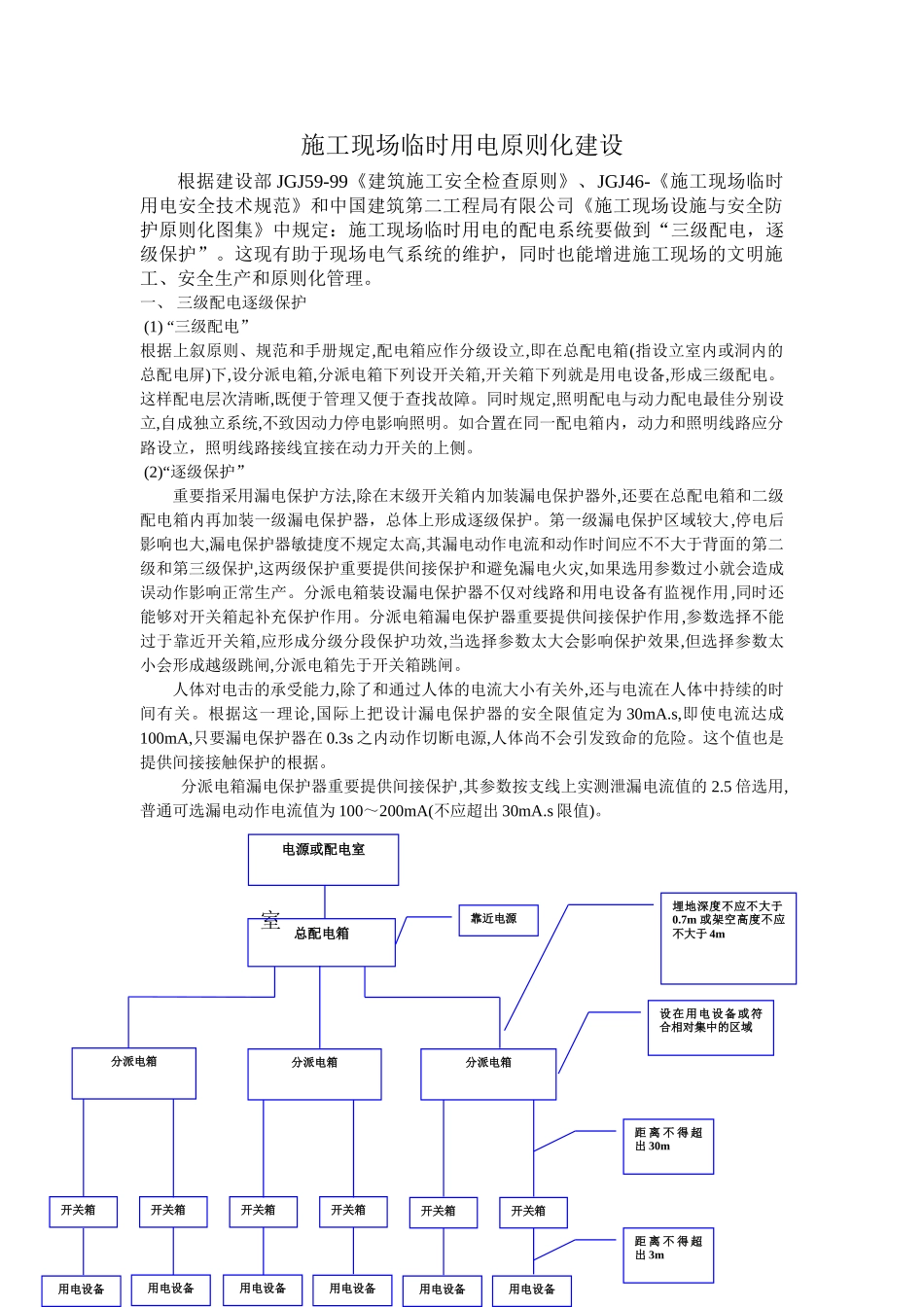

施工现场临时用电原则化建设根据建设部JGJ59-99《建筑施工安全检查原则》、JGJ46-《施工现场临时用电安全技术规范》和中国建筑第二工程局有限公司《施工现场设施与安全防护原则化图集》中规定：施工现场临时用电的配电系统要做到“三级配电，逐级保护”。这现有助于现场电气系统的维护，同时也能增进施工现场的文明施工、安全生产和原则化管理。一、三级配电逐级保护(1)“三级配电”根据上叙原则、规范和手册规定,配电箱应作分级设立,即在总配电箱(指设立室内或洞内的总配电屏)下,设分派电箱,分派电箱下列设开关箱,开关箱下列就是用电设备,形成三级配电。这样配电层次清晰,既便于管理又便于查找故障。同时规定,照明配电与动力配电最佳分别设立,自成独立系统,不致因动力停电影响照明。如合置在同一配电箱内，动力和照明线路应分路设立，照明线路接线宜接在动力开关的上侧。(2)“逐级保护”重要指采用漏电保护方法,除在末级开关箱内加装漏电保护器外,还要在总配电箱和二级配电箱内再加装一级漏电保护器，总体上形成逐级保护。第一级漏电保护区域较大,停电后影响也大,漏电保护器敏捷度不规定太高,其漏电动作电流和动作时间应不不大于背面的第二级和第三级保护,这两级保护重要提供间接保护和避免漏电火灾,如果选用参数过小就会造成误动作影响正常生产。分派电箱装设漏电保护器不仅对线路和用电设备有监视作用,同时还能够对开关箱起补充保护作用。分派电箱漏电保护器重要提供间接保护作用,参数选择不能过于靠近开关箱,应形成分级分段保护功效,当选择参数太大会影响保护效果,但选择参数太小会形成越级跳闸,分派电箱先于开关箱跳闸。人体对电击的承受能力,除了和通过人体的电流大小有关外,还与电流在人体中持续的时间有关。根据这一理论,国际上把设计漏电保护器的安全限值定为30mA.s,即使电流达成100mA,只要漏电保护器在0.3s之内动作切断电源,人体尚不会引发致命的危险。这个值也是提供间接接触保护的根据。分派电箱漏电保护器重要提供间接保护,其参数按支线上实测泄漏电流值的2.5倍选用,普通可选漏电动作电流值为100～200mA(不应超出30mA.s限值)。开关箱开关箱开关箱开关箱开关箱开关箱电源或配电室室总配电箱分派电箱分派电箱分派电箱用电设备用电设备用电设备用电设备用电设备用电设备距离不得超出3m距离不得超出30m靠近电源设在用电设备或符合相对集中的区域埋地深度不应不大于0.7m或架空高度不应不大于4m图1三级配电、逐级保护构造图二、TN-S接零保护系统施工现场临时用电工程必须采用TN—S系统，设立专用的保护零线，规定使用五芯电缆配电系统采用“三级配电三级保护”，同时规定开关箱（末级）必须装设漏电保护器（30mA或15mA，0.1S）实施“一机一闸”每台设备有各自专用的开关箱的规定，从而提高了临时用电的本质安全。接地分工作接地、保护接地两种：（1）工作接地是为满足电力系统或电气设备的运行规定，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地；（2）保护接地是为避免电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的外露导电部分接地，称为保护接地，如：①施工机械上的电动机、变压器、照明器具、手持式或移动施工机具的金属底座和外壳；②配电、控制和保护用的箱体、柜体；③交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属和穿线的钢管；④靠近带电部分的金属栅栏和金属门；⑤架空线路的金属杆或钢筋混凝土电杆的钢筋以及架空地线。⑥防雷接地是为避免雷电过电压对人身或设备产生危害，而设备的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地；建筑施工现场宜采用镀锌角钢或镀锌钢管制作，不应采用已经严重锈蚀、弯曲的材料，角钢的规格应不不大于等于50mm×50mm×5mm,钢管直径在48mm以上，其壁厚不不大于3.5mm,长度规定不不大于2.5m，其下端加工成尖形，用角钢制作时，其尖端应在角钢的角脊上，且两个斜边要对称，用钢管制作要单边斜削。总配电箱、二级分派箱及开关箱必须加装漏电保护器图2接地保护规定三、施工现场临时用电安全防护1、配电箱安全防护1.1、施工...
