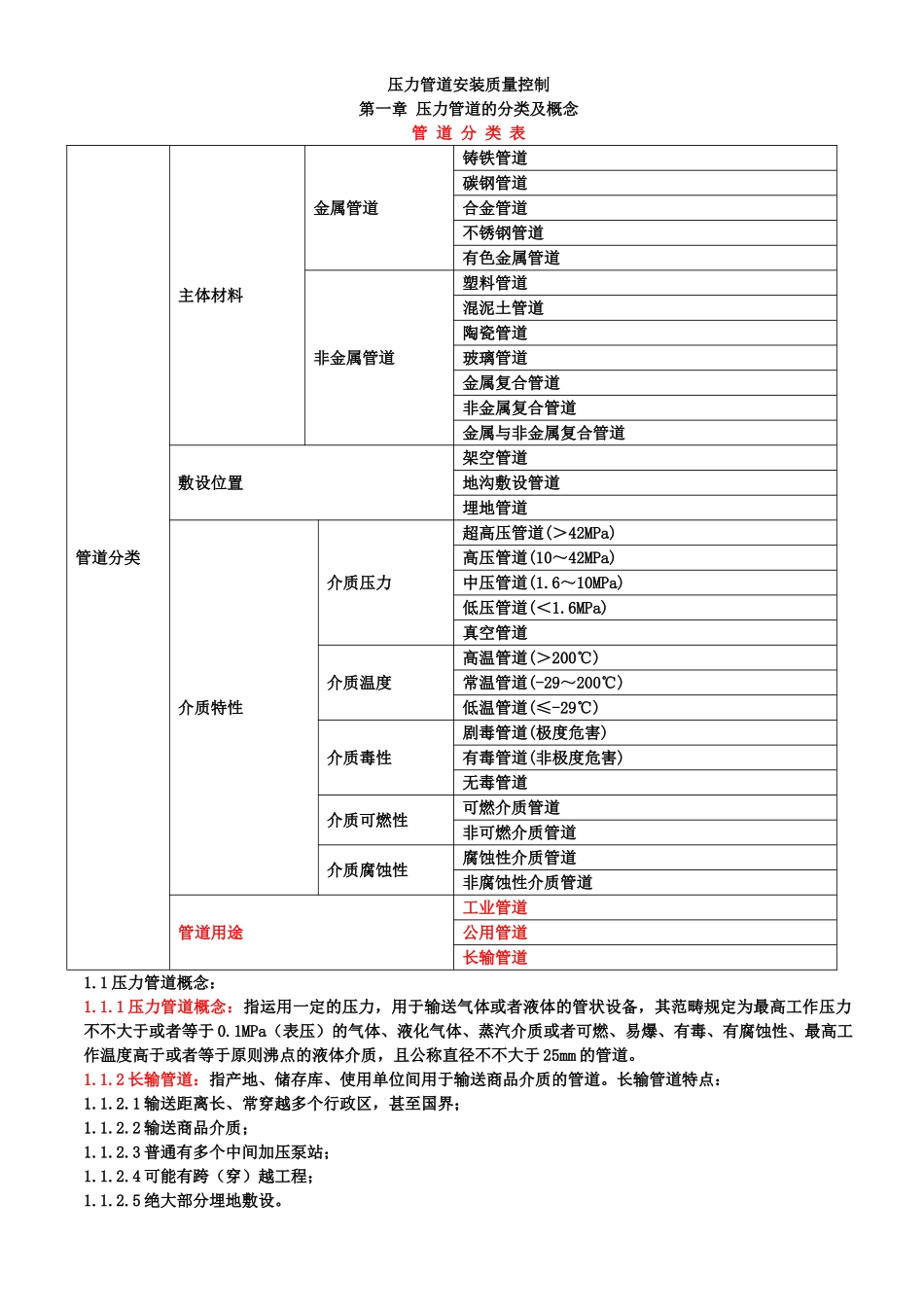

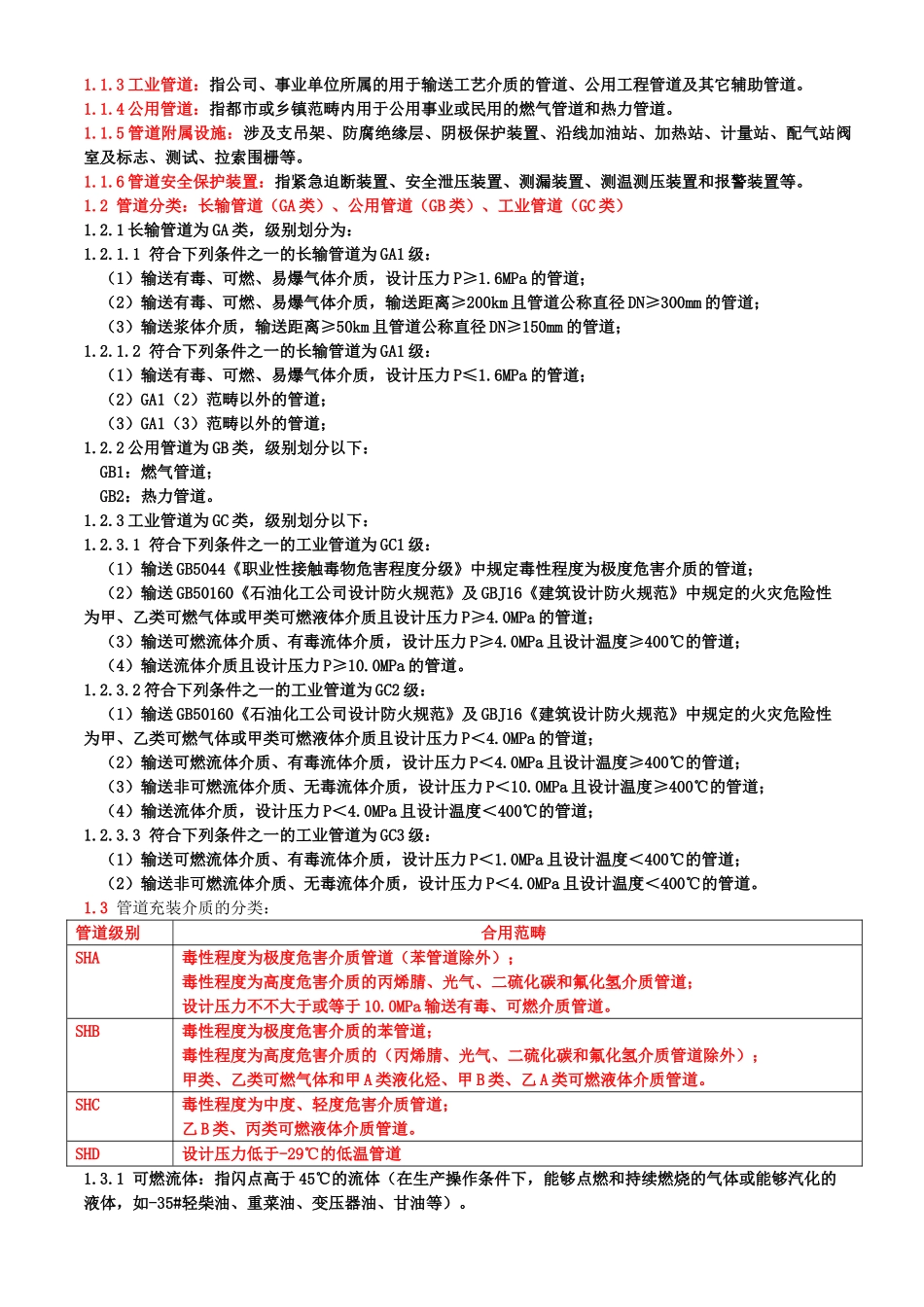

压力管道安装质量控制第一章压力管道的分类及概念管道分类表管道分类主体材料金属管道铸铁管道碳钢管道合金管道不锈钢管道有色金属管道非金属管道塑料管道混泥土管道陶瓷管道玻璃管道金属复合管道非金属复合管道金属与非金属复合管道敷设位置架空管道地沟敷设管道埋地管道介质特性介质压力超高压管道(＞42MPa)高压管道(10～42MPa)中压管道(1.6～10MPa)低压管道(＜1.6MPa)真空管道介质温度高温管道(＞200℃)常温管道(-29～200℃)低温管道(≤-29℃)介质毒性剧毒管道(极度危害)有毒管道(非极度危害)无毒管道介质可燃性可燃介质管道非可燃介质管道介质腐蚀性腐蚀性介质管道非腐蚀性介质管道管道用途工业管道公用管道长输管道1.1压力管道概念：1.1.1压力管道概念：指运用一定的压力，用于输送气体或者液体的管状设备，其范畴规定为最高工作压力不不大于或者等于0.1MPa（表压）的气体、液化气体、蒸汽介质或者可燃、易爆、有毒、有腐蚀性、最高工作温度高于或者等于原则沸点的液体介质，且公称直径不不大于25mm的管道。1.1.2长输管道：指产地、储存库、使用单位间用于输送商品介质的管道。长输管道特点：1.1.2.1输送距离长、常穿越多个行政区，甚至国界；1.1.2.2输送商品介质；1.1.2.3普通有多个中间加压泵站；1.1.2.4可能有跨（穿）越工程；1.1.2.5绝大部分埋地敷设。1.1.3工业管道：指公司、事业单位所属的用于输送工艺介质的管道、公用工程管道及其它辅助管道。1.1.4公用管道：指都市或乡镇范畴内用于公用事业或民用的燃气管道和热力管道。1.1.5管道附属设施：涉及支吊架、防腐绝缘层、阴极保护装置、沿线加油站、加热站、计量站、配气站阀室及标志、测试、拉索围栅等。1.1.6管道安全保护装置：指紧急迫断装置、安全泄压装置、测漏装置、测温测压装置和报警装置等。1.2管道分类：长输管道（GA类）、公用管道（GB类）、工业管道（GC类）1.2.1长输管道为GA类，级别划分为：1.2.1.1符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P≥1.6MPa的管道；（2）输送有毒、可燃、易爆气体介质，输送距离≥200km且管道公称直径DN≥300mm的管道；（3）输送浆体介质，输送距离≥50km且管道公称直径DN≥150mm的管道；1.2.1.2符合下列条件之一的长输管道为GA1级：（1）输送有毒、可燃、易爆气体介质，设计压力P≤1.6MPa的管道；（2）GA1（2）范畴以外的管道；（3）GA1（3）范畴以外的管道；1.2.2公用管道为GB类，级别划分以下：GB1：燃气管道；GB2：热力管道。1.2.3工业管道为GC类，级别划分以下：1.2.3.1符合下列条件之一的工业管道为GC1级：（1）输送GB5044《职业性接触毒物危害程度分级》中规定毒性程度为极度危害介质的管道；（2）输送GB50160《石油化工公司设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P≥4.0MPa的管道；（3）输送可燃流体介质、有毒流体介质，设计压力P≥4.0MPa且设计温度≥400℃的管道；（4）输送流体介质且设计压力P≥10.0MPa的管道。1.2.3.2符合下列条件之一的工业管道为GC2级：（1）输送GB50160《石油化工公司设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类可燃气体或甲类可燃液体介质且设计压力P＜4.0MPa的管道；（2）输送可燃流体介质、有毒流体介质，设计压力P＜4.0MPa且设计温度≥400℃的管道；（3）输送非可燃流体介质、无毒流体介质，设计压力P＜10.0MPa且设计温度≥400℃的管道；（4）输送流体介质，设计压力P＜4.0MPa且设计温度＜400℃的管道；1.2.3.3符合下列条件之一的工业管道为GC3级：（1）输送可燃流体介质、有毒流体介质，设计压力P＜1.0MPa且设计温度＜400℃的管道；（2）输送非可燃流体介质、无毒流体介质，设计压力P＜4.0MPa且设计温度＜400℃的管道。1.3管道充装介质的分类：管道级别合用范畴SHA毒性程度为极度危害介质管道（苯管道除外）；毒性程度为高度危害介质的丙烯腈、光气、二硫化碳和氟化氢介质管道；设计压力不不大于或等于10.0MPa输送有毒、可燃介质管道。SHB毒性程度为极度危害介质的苯管道；毒性程度为高度危害介...
