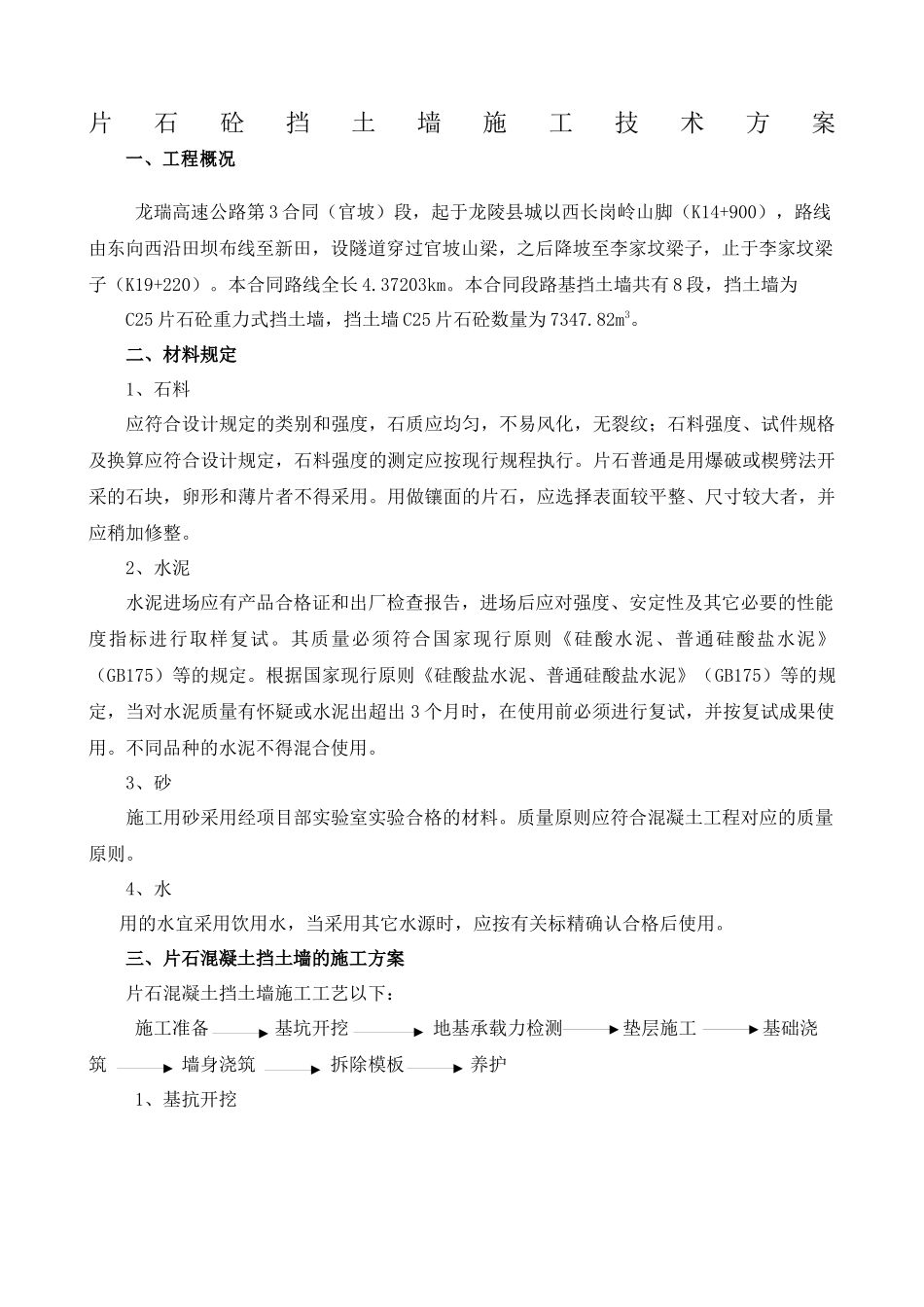

片石砼挡土墙施工技术方案一、工程概况龙瑞高速公路第3合同（官坡）段，起于龙陵县城以西长岗岭山脚（K14+900），路线由东向西沿田坝布线至新田，设隧道穿过官坡山梁，之后降坡至李家坟梁子，止于李家坟梁子（K19+220）。本合同路线全长4.37203km。本合同段路基挡土墙共有8段，挡土墙为C25片石砼重力式挡土墙，挡土墙C25片石砼数量为7347.82m3。二、材料规定1、石料应符合设计规定的类别和强度，石质应均匀，不易风化，无裂纹；石料强度、试件规格及换算应符合设计规定，石料强度的测定应按现行规程执行。片石普通是用爆破或楔劈法开采的石块，卵形和薄片者不得采用。用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。2、水泥水泥进场应有产品合格证和出厂检查报告，进场后应对强度、安定性及其它必要的性能度指标进行取样复试。其质量必须符合国家现行原则《硅酸水泥、普通硅酸盐水泥》（GB175）等的规定。根据国家现行原则《硅酸盐水泥、普通硅酸盐水泥》（GB175）等的规定，当对水泥质量有怀疑或水泥出超出3个月时，在使用前必须进行复试，并按复试成果使用。不同品种的水泥不得混合使用。3、砂施工用砂采用经项目部实验室实验合格的材料。质量原则应符合混凝土工程对应的质量原则。4、水用的水宜采用饮用水，当采用其它水源时，应按有关标精确认合格后使用。三、片石混凝土挡土墙的施工方案片石混凝土挡土墙施工工艺以下：施工准备基坑开挖地基承载力检测垫层施工基础浇筑墙身浇筑拆除模板养护1、基抗开挖采用挖掘机一台进行基坑开挖，开挖长度根据现场地质状况进行分段开挖。机械开挖至基底设计标高以上30cm时，重新进行测量放样，拟定开挖对的不偏位的状况下改用人工进行基底清理，确保基底符合设计及有关规范规定。基坑边坡坡度根据现场地质状况及开挖深度拟定，普通定在1：0.3~1:0.5范畴内（岩层及开挖深度较小时可适宜放小开挖坡度）。2、垫层施工(1)、材料及重要机具①、采用1-4cm碎石，碎石必须有合格证，回填前必须进行技术鉴定，合格后才干施工。②、碎石中不得含有草根、树叶、塑料袋等有机杂物及垃圾。（2）、作业条件：①、设立控制铺筑厚度的标志，如标高桩，在基坑的边坡上钉上水平标高木橛。②、采用有效降水方法，保持无水状态。③、铺筑前，应通过有关单位验收，涉及水平标高、地质状况，在未做出地基前解决完毕并办理隐检手续。（3）、施工工艺①、工艺流程：检查碎石的质量——分层铺筑碎石——碾压或扎实——找平——验收。②、碎石垫层要分层铺设，分层碾压密实，人工摊平。预先设好米字型网格标高桩，控制每层碎石垫层的铺设厚度，铺设碎石时，第一层厚度为300mm，第二层为200mm厚并根据设计标高找平。③、碾压的遍数由现场实验拟定。用挖掘机往复碾压，普通碾压不不大于4遍，其轮距搭接不不大于50mm。边沿和转角处应用蛙式打夯机补夯密实。④、施工时应分层找平，碾压密实。并分层检查碎石的压实系数，压实系数达成设计规定后，方可进行上一层施工。⑤、最后一层压完后，表面应拉线找平，并且符合设计规定的标高。（4）、成品保护①、回填碎石时，应注意保护好现场控制桩、原则高程桩，避免碰撞位移，并应经常得测。②、地基范畴内不应留有孔洞。③、施工中必须确保边坡稳定，避免边坡坍塌。④、夜间施工时，应合理安排施工次序，配备足够的照明施工：避免碎石铺筑不准而超厚。⑤、碎石垫层完毕后，应持续进行上部施工。（5）、应注意的质量问题：①、应严格执行铺筑碎石的操作工艺规定，分层铺筑不得厚，要有足够的碾压遍数，避免碎石地基面积下沉。②、边沿和转角下一定要夯打密实，留接槎要按规定搭接和扎实。对边角处的夯打不得有遗漏。③、坚持分层检查碎石垫层的质量，每层的压实系数必须达成设计规定，否则不能进行上一层碎石的施工。3、基础施工（1）放线：垫层施工完进行墙身测量放样，用全站仪找出挡土墙的控制线，并根据基础测量放样控制点测定出墙身内外边线，以及各沉降缝的位置，检查每端的衔接与否顺直。（2）、基础模板采用光面9夹板拼装，竖枋间距为20cm，用钢管作围楞，用40×10cm的木枋作斜撑进行支撑，侧模用φ16的螺...
