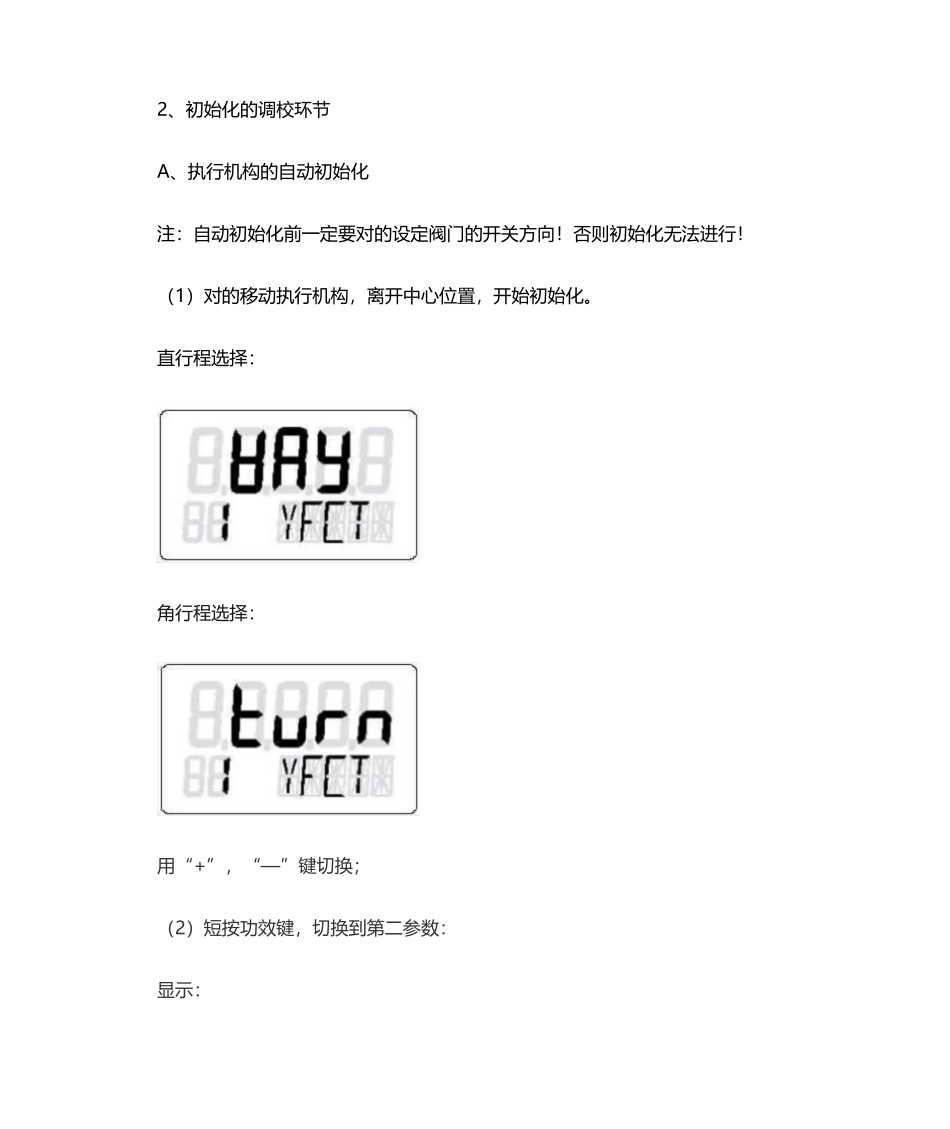

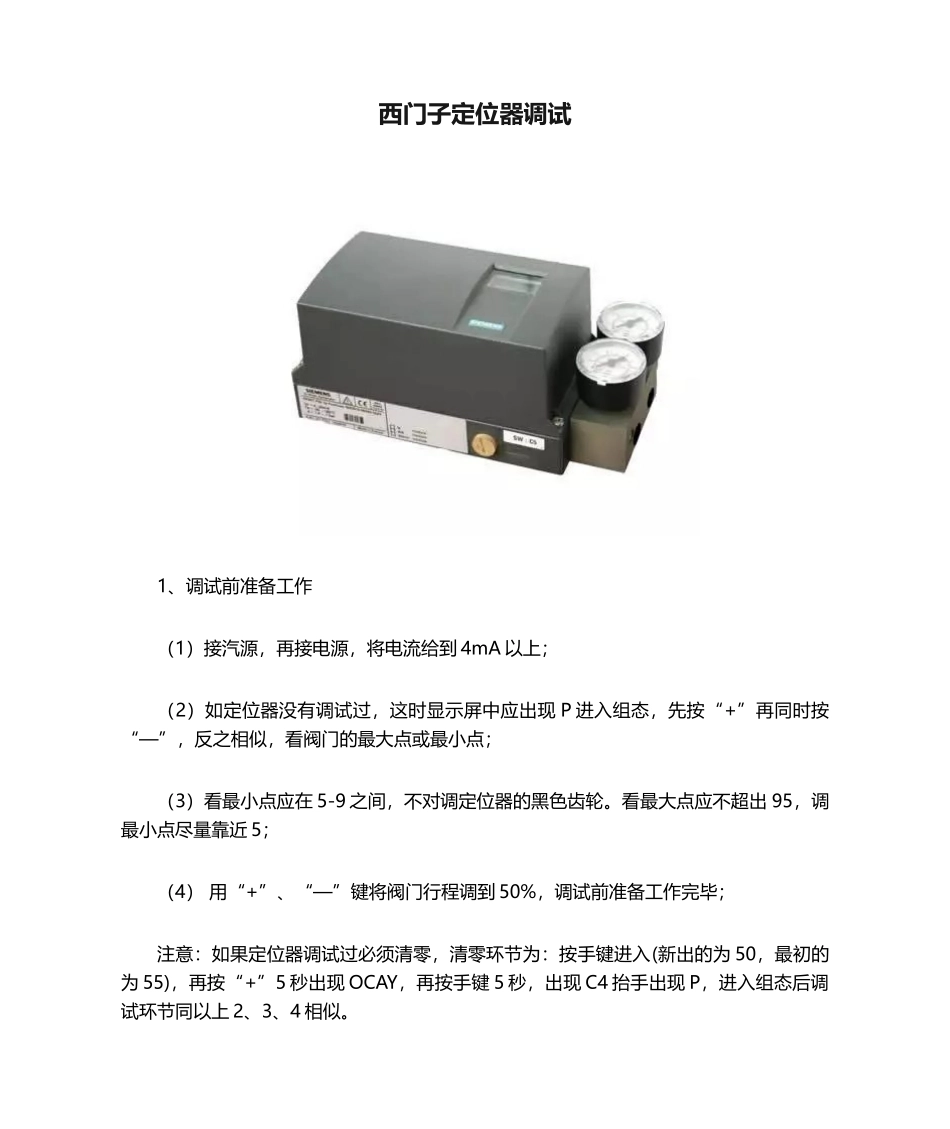

西门子定位器调试1、调试前准备工作（1）接汽源，再接电源，将电流给到4mA以上；（2）如定位器没有调试过，这时显示屏中应出现P进入组态，先按“+”再同时按“—”，反之相似，看阀门的最大点或最小点；（3）看最小点应在5-9之间，不对调定位器的黑色齿轮。看最大点应不超出95，调最小点尽量靠近5；（4）用“+”、“—”键将阀门行程调到50%，调试前准备工作完毕；注意：如果定位器调试过必须清零，清零环节为：按手键进入(新出的为50，最初的为55)，再按“+”5秒出现OCAY，再按手键5秒，出现C4抬手出现P，进入组态后调试环节同以上2、3、4相似。2、初始化的调校环节A、执行机构的自动初始化注：自动初始化前一定要对的设定阀门的开关方向！否则初始化无法进行！（1）对的移动执行机构，离开中心位置，开始初始化。直行程选择：角行程选择：用“+”，“—”键切换；（2）短按功效键，切换到第二参数：显示：或用“+”，“—”键切换；注：这一参数必须与杠杆比率开关的设定值相匹配。（3）用功效键切换到参数三，显示以下：如果你但愿在初始化阶段完毕后，计算的整个冲程量用mm表达，这一步必须设立。为此，你需要在显示屏上选择与刻度杆上驱动钉设定值相似的值。（4）用功效键切换参数四，显示以下：（5）下按“+”键超出5秒，初始化开始：（6）初始化进行时，“RUN1”至“RUN5”一种接一种出现于显示屏下行。注：初始化过程根据执行机构，可持续15分钟。有下列显示时，初始化完毕。在你短促下压功效键后，出现显示：通过下按功效键超出5秒，退出组态方式。约5秒后，软键显示将出现。松开功效键后，装置将在Manual方式，按功效键将方式切换为AUTO，此时能够远控操作。B、执行器手动初始化运用这一功效，不需硬性驱动执行机构到终点位置即可进行初始化。杆的开始和终止位置可手工设定。初始化剩余的环节（控制参数最佳化）犹如自动初始化同样自动进行。直行程执行机构手动初始化的次序环节。（1）对直行程执行机构实施初始化。通过手工驱动确保覆盖全部冲程，即显示电位计设定处在P5.0和P95.0的允许范畴中间（2）下按功效键5秒以上，你将进入组态方式。直行程选择：角行程选择：用“+”，“—”键切换；（2）短按功效键，切换到第二参数：显示：或用“+”，“—”键切换；注：这一值必须与传送速率选择器的设定相对应。（33°或90°）（4）用功效键切换到参数三，显示以下：如果你但愿初始化过程结束时，测定的全冲程用mm表达，你需要在显示屏中选择与驱动销钉在杆刻度上设定的值相似，或对介质调节来说下一种更高的值。（5）通过下按功效，选择参数五：①先按住“—”再同时按住“+”键，快关阀门（显示在6.5左右），否则调节黑色旋钮调节，使其在范畴内；注：如果按此操作显示的数是减小的，请先调节执行器的开关方向；②然后先按住“+”再同时按住“—”键，快开阀门。开展后观察显示应在95以内，否则调节黑色旋钮，使其在正常范畴内，然后下按功效键确认；③先按住“—”再同时按住“+”键快关阀门，显示应在5到9之间，然后按下功效键确认；④初始化自动开始。⑤初始化的停止是自动出现的。RUN1到RUN5次序出现在显示屏的下行。当时始化已全部完毕时，出现以下显示：下按功效键超出5秒，离开杆组态方式。靠近5秒后，软键显示将出现。松开功效键后，装置将在Manual方式，按功效键将方式切换为AUTO，此时能够远控操作。注：变化调节门的开关方向，需要调节定位器的7和38项，两项同时用“+”、“—”键更改，两项的设立必须要相似。手动初始化时，出现下按“+”键5秒以上，开始初始化显示。
