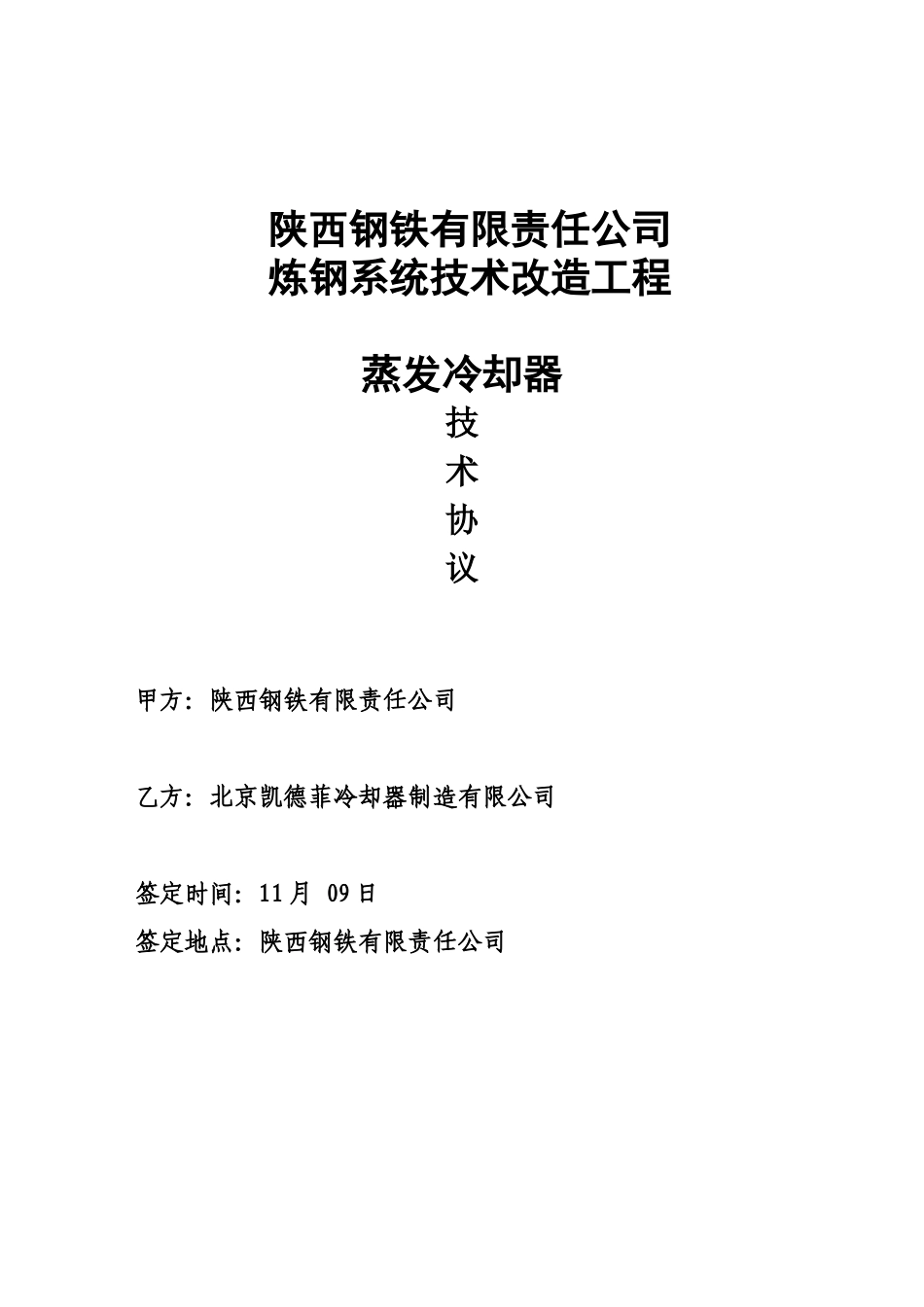

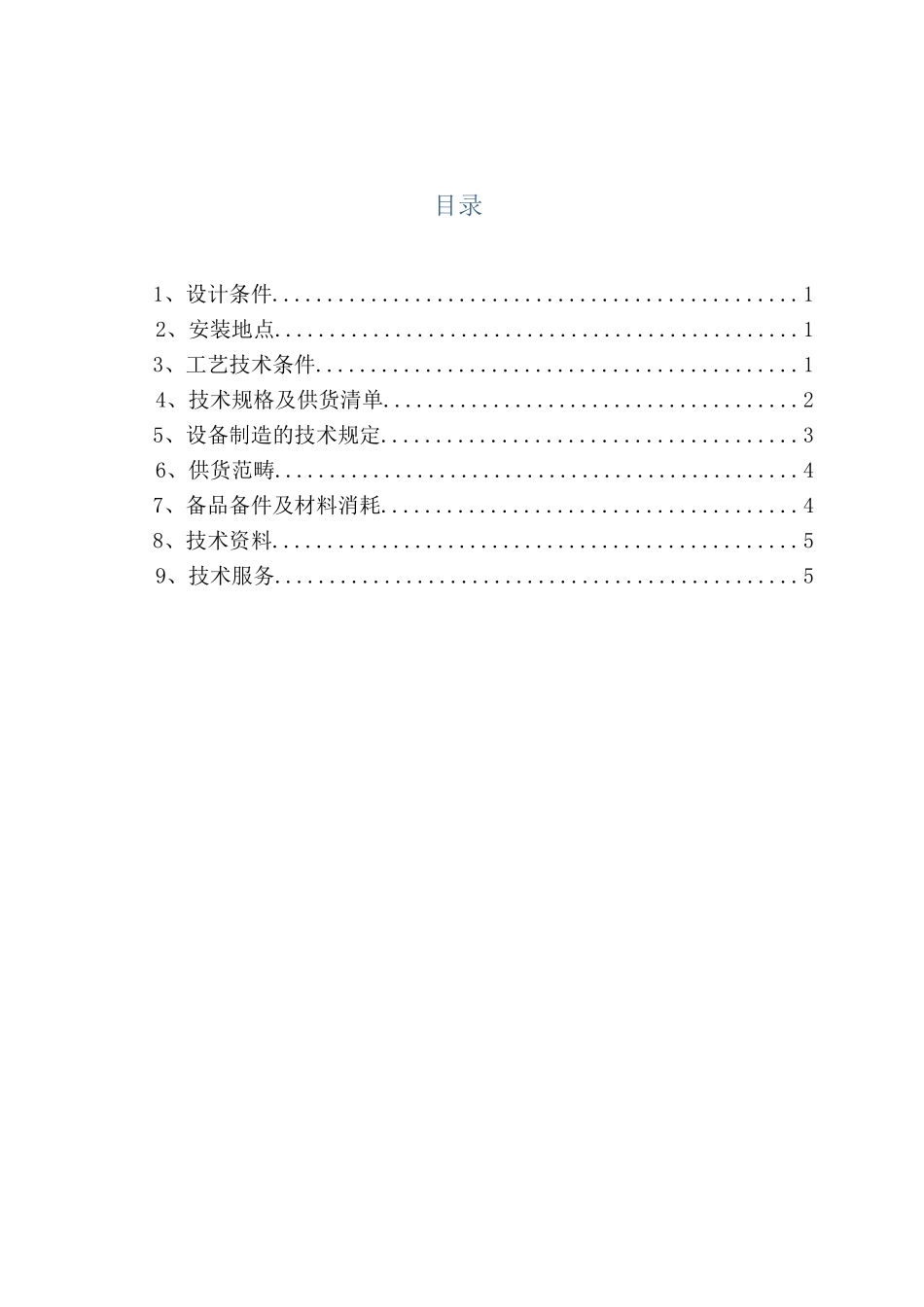

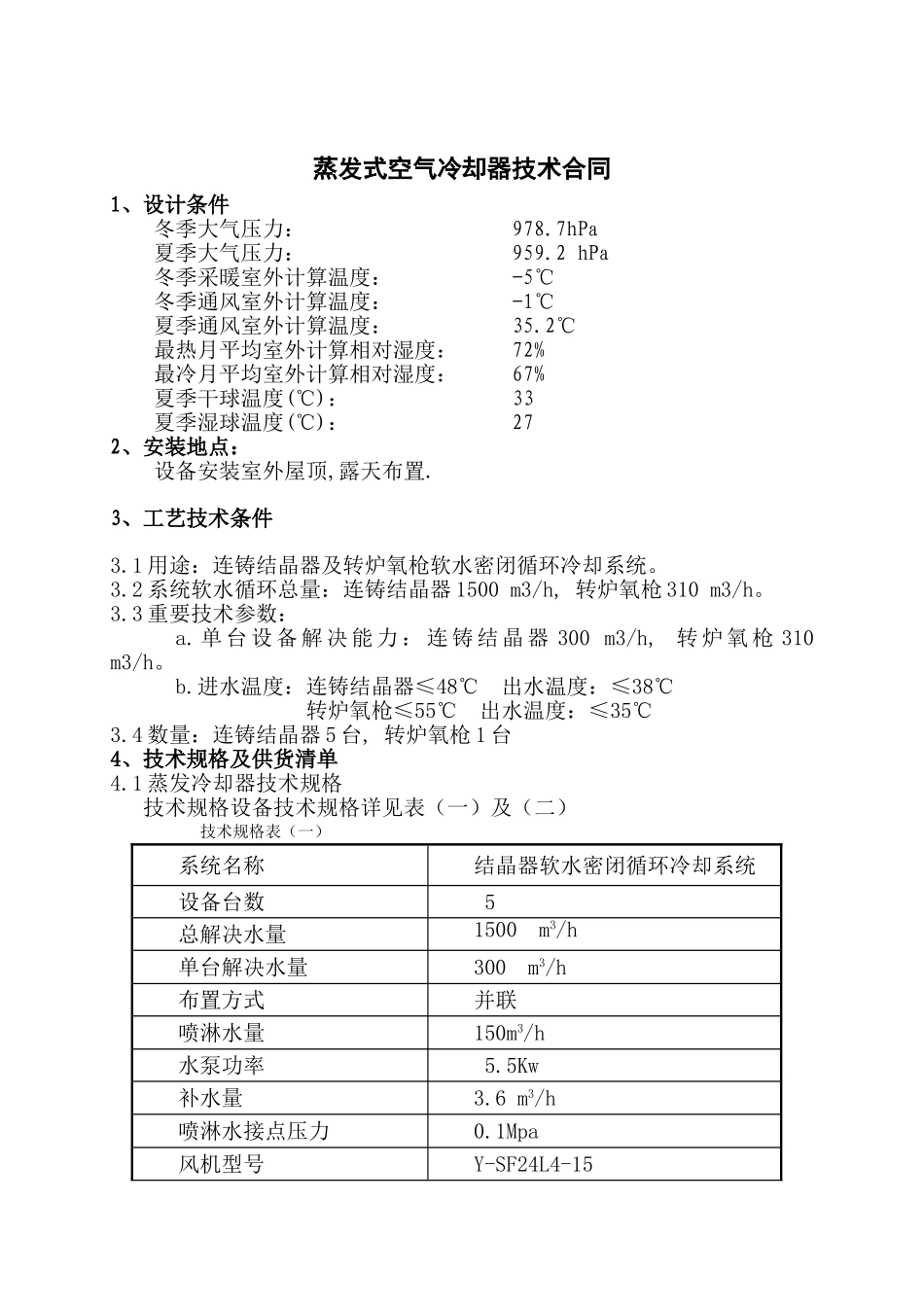

陕西钢铁有限责任公司炼钢系统技术改造工程蒸发冷却器技术协议甲方：陕西钢铁有限责任公司乙方：北京凯德菲冷却器制造有限公司签定时间：11月09日签定地点：陕西钢铁有限责任公司目录1、设计条件................................................12、安装地点................................................13、工艺技术条件............................................14、技术规格及供货清单......................................25、设备制造的技术规定......................................36、供货范畴................................................47、备品备件及材料消耗......................................48、技术资料................................................59、技术服务................................................5蒸发式空气冷却器技术合同1、设计条件冬季大气压力：978.7hPa夏季大气压力：959.2hPa冬季采暖室外计算温度：-5℃冬季通风室外计算温度：-1℃夏季通风室外计算温度：35.2℃最热月平均室外计算相对湿度：72%最冷月平均室外计算相对湿度：67%夏季干球温度(℃)：33夏季湿球温度(℃)：272、安装地点：设备安装室外屋顶,露天布置.3、工艺技术条件3.1用途：连铸结晶器及转炉氧枪软水密闭循环冷却系统。3.2系统软水循环总量：连铸结晶器1500m3/h,转炉氧枪310m3/h。3.3重要技术参数：a.单台设备解决能力：连铸结晶器300m3/h,转炉氧枪310m3/h。b.进水温度：连铸结晶器≤48℃出水温度：≤38℃转炉氧枪≤55℃出水温度：≤35℃3.4数量：连铸结晶器5台,转炉氧枪1台4、技术规格及供货清单4.1蒸发冷却器技术规格技术规格设备技术规格详见表（一）及（二）技术规格表（一）系统名称结晶器软水密闭循环冷却系统设备台数5总解决水量1500m3/h单台解决水量300m3/h布置方式并联喷淋水量150m3/h水泵功率5.5Kw补水量3.6m3/h喷淋水接点压力0.1Mpa风机型号Y-SF24L4-15风机台数3风机叶片直径2400mm风机与电机的连接方式直联电机型号Y225M-10转速580r/min单台设备风机电机功率15Kwx3单台设备总能耗50.5kw(15Kwx3+5.5Kw)管束形式/管束材质/规格直管/316不锈钢管/Φ22x1.0mm换热面积830m2设备阻损<0.05Mpa设备尺寸9.0x3x4.68m(长x宽x高)设备净重16.5吨设备运行重量46吨技术规格表（二）系统名称转炉氧枪软水密闭循环冷却系统设备台数1总解决水量310m3/h单台解决水量310m3/h喷淋水量150m3/h水泵功率5.5Kw补水量4m3/h喷淋水接点压力0.1Mpa风机型号Y-SF24L4-15风机台数3风机叶片直径2400mm风机与电机的连接方式直联电机型号Y225M-10转速580r/min单台设备风机电机功率15Kwx3单台设备总能耗50.5kw(15Kwx3+5.5Kw)管束形式/管束材质/规格直管/304不锈钢管/Φ22x1.0mm换热面积950m2设备阻损<0.05Mpa设备尺寸9.0x3x4.68m(长x宽x高)设备净重18.5吨设备运行重量50吨4.2具体的供货清单序号设备及零部件名称规格型号单位数量性能材质制造厂商一设备1蒸发空冷器ZLP3x9台5解决量300m3/h,介质温度入口48℃，出口温度38℃组合北京凯德菲冷却器制造有限公司2蒸发空冷器ZLP3x9台1解决量310m3/h,介质温度入口55℃，出口温度35℃组合北京凯德菲冷却器制造有限公司二零部件名称1风机Y-SF24L4-15台18风量156000m3/h,风压260Pa铝合金保定市满城航桨风机技术有限公司2电机Y225M-10台18N=15kwn=580r/min组合浙江创新电机有限公司3框架套6Q235B自制4风筒2400mm套18Q235B河北枣玻集团5热交换器套5解决量300m3/h组合自制6热交换器套1解决量310m3/h组合自制7喷淋水泵台6N=5.5kwn=1400r/min组合上海荏本制泵8百叶个96Q235B自制9收水器套18PVC自制10喷头3/4〞个288ABS河北枣玻集团5.设备制造的技术规定5.1构造形式：管箱式，自带喷淋水泵。管束采用直管式构造，换热管采用Φ22mm不锈钢管。换热管与管箱为强度胀接连接，方便维修及更换换热管，并设放气孔和排水孔。管束接管法兰采用JB82原则，压力等级为1.0MPa。5.2设备本体全部采用优质钢构造，并做防腐解决。5.3风筒采用玻璃钢。5.4每台蒸发空冷器配带喷淋水泵、喷淋水箱，水箱设立补水接口、排污口及溢流口，喷淋补充水设不锈钢浮球...
