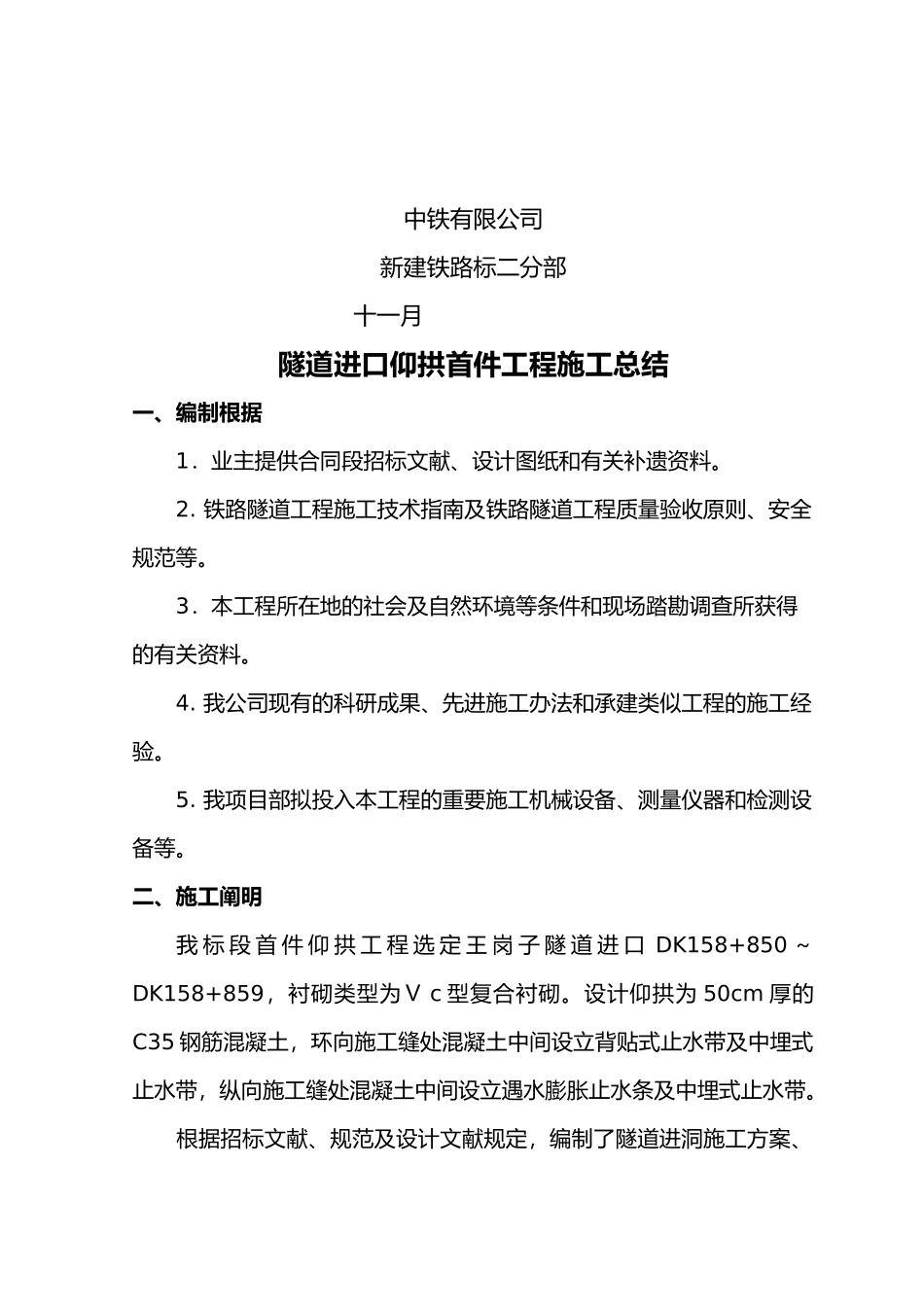

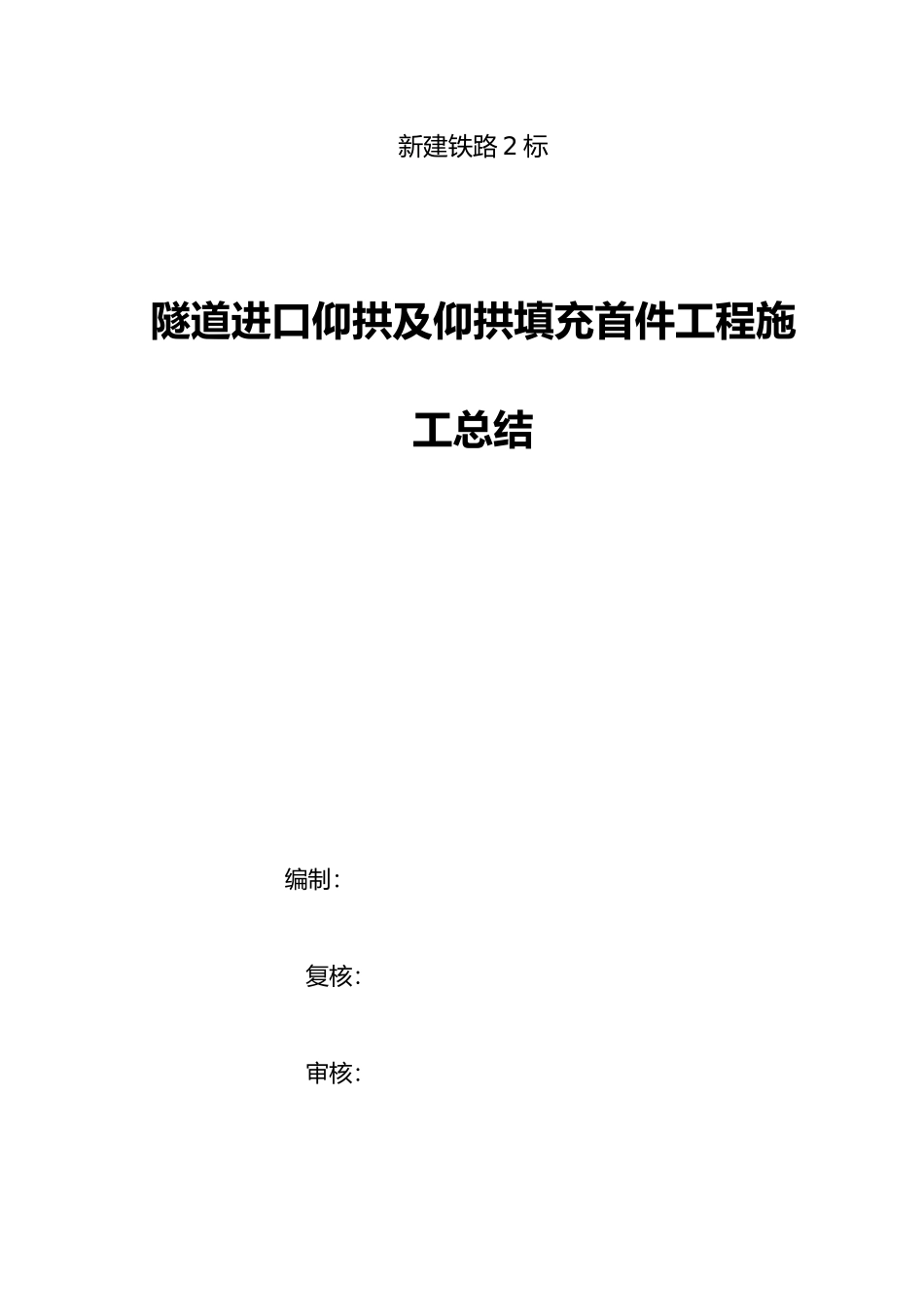

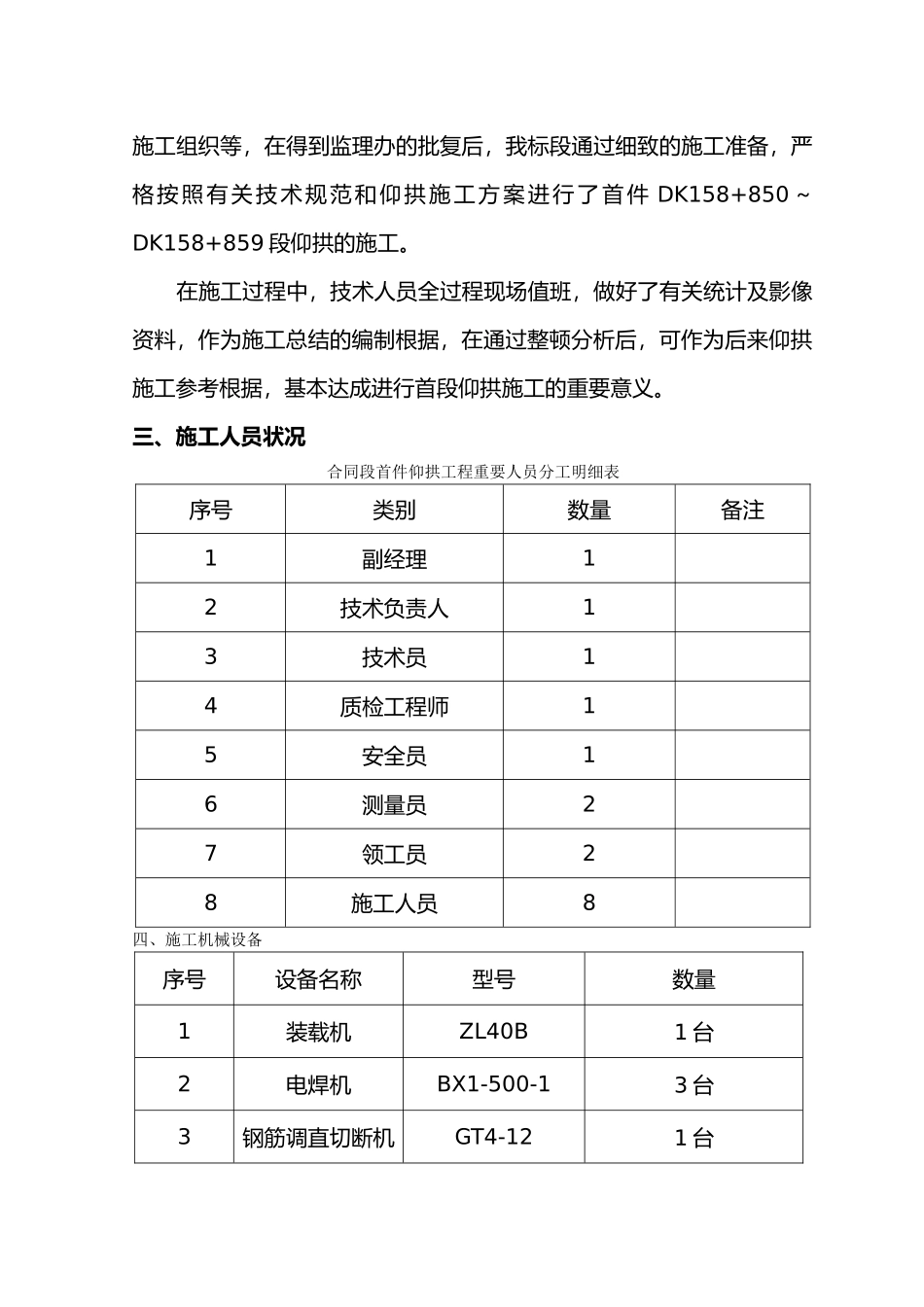

新建铁路2标隧道进口仰拱及仰拱填充首件工程施工总结编制:复核:审核:中铁有限公司新建铁路标二分部十一月隧道进口仰拱首件工程施工总结一、编制根据1.业主提供合同段招标文献、设计图纸和有关补遗资料。2.铁路隧道工程施工技术指南及铁路隧道工程质量验收原则、安全规范等。3.本工程所在地的社会及自然环境等条件和现场踏勘调查所获得的有关资料。4.我公司现有的科研成果、先进施工办法和承建类似工程的施工经验。5.我项目部拟投入本工程的重要施工机械设备、测量仪器和检测设备等。二、施工阐明我标段首件仰拱工程选定王岗子隧道进口DK158+850~DK158+859,衬砌类型为Ⅴc型复合衬砌。设计仰拱为50cm厚的C35钢筋混凝土,环向施工缝处混凝土中间设立背贴式止水带及中埋式止水带,纵向施工缝处混凝土中间设立遇水膨胀止水条及中埋式止水带。根据招标文献、规范及设计文献规定,编制了隧道进洞施工方案、施工组织等,在得到监理办的批复后,我标段通过细致的施工准备,严格按照有关技术规范和仰拱施工方案进行了首件DK158+850~DK158+859段仰拱的施工。在施工过程中,技术人员全过程现场值班,做好了有关统计及影像资料,作为施工总结的编制根据,在通过整顿分析后,可作为后来仰拱施工参考根据,基本达成进行首段仰拱施工的重要意义。三、施工人员状况合同段首件仰拱工程重要人员分工明细表序号类别数量备注1副经理12技术负责人13技术员14质检工程师15安全员16测量员27领工员28施工人员8四、施工机械设备序号设备名称型号数量1装载机ZL40B1台2电焊机BX1-500-13台3钢筋调直切断机GT4-121台4钢筋切割机GQ401台5振捣棒Z3N-503把6防水板热合机2台7热熔焊枪2把8搅拌站HZS1803台套9罐车8m³2辆五、施工过程及质量控制仰拱、仰拱填充施工程序为:施工准备→测量放线→开挖→基坑清理→初喷→安装工字钢架→喷锚→清理表面→测量放线→钢筋绑扎、立模→基坑验收→仰拱砼浇注→养护→填充砼浇注→进入下一循环。(一)测量放线仰拱开挖前应对仰拱开挖深度进行放线,具体办法为:在边墙上精确测量出内轨顶面线或基线,根据基线标高与仰拱开挖面标高的高差,计算预开挖仰拱段横向每间隔1米处的钻孔深度,以此为根据指导钻爆工的施钻深度,以确保仰拱开挖深度符合设计规定。(二)仰拱开挖仰拱开挖根据围岩软硬程度采用下列两种办法进行:对于硬质岩、中硬岩采用钻爆开挖仰拱,钻孔设备为YT-28气腿式凿岩机,一次爆破成型,人工配合机械清底;对于软弱围岩段及土质段采用以机械开挖为主,局部弱爆破为辅,人工清底的方式开挖。采用爆破办法开挖时应注意控制钻孔深度,根据仰拱底部围岩状况预留15~30cm采用人工配合机械清底,避免扰动底部围岩和超挖,钻孔深度根据预先测出的标示于两侧边墙上的基准点连线进行控制。Ⅴ级围岩仰拱单循环开挖长度按照验标规定不超出3m。(三)仰拱初支隧道仰拱初支为开挖后先湿喷4cm厚C25砼,安装钢支撑拱架,复喷砼至设计厚度。(四)仰拱钢筋安装仰拱钢筋采用钢筋弯弧机弯制(直径不不大于22以上的钢筋必须采用钢筋弯弧机)。在加工前,首先按照设计图纸拟定钢筋下料长度及预弯半径。加工时要考虑弯制的钢筋存在一定的回弹量,以确保钢筋安装时的线型与现场放样线型一致。在加工过程中,现场技术人员要跟班作业,检查弧长及半径与否与设计一致,经检查合格后进行钢筋安装作业。(五)止水带安装中埋式橡胶止水带的安装(纵向):每根中埋式止水带用两根4cm和6cm扁钢夹在中间(角钢也能够),两根角钢间用螺栓固定紧,以确保中埋式止水带顺直。相邻止水带间的连接采用热硫化焊接,搭接长度不不大于20cm。中埋式橡胶止水带的安装(环向):中埋式橡胶止水带夹在上下两层端模中间,外露和埋在混凝土中的宽度易于控制。(六)仰拱端模、弧形背模制作与安装1、仰拱端模、弧形背模的设计与制作仰拱端模的构造尺寸采用设计图纸中仰拱的构造尺寸,模板的面板、肋板厚度综合考虑仰拱施工中混凝土的压力、模板的自重、周转使用时的易损性以及人工安装时的可操作性进行设计。仰拱端模采用钢模,面板为10mm厚钢板,加劲肋板为6mm厚钢板。在面板上预留分布筋穿孔。仰拱端模...
