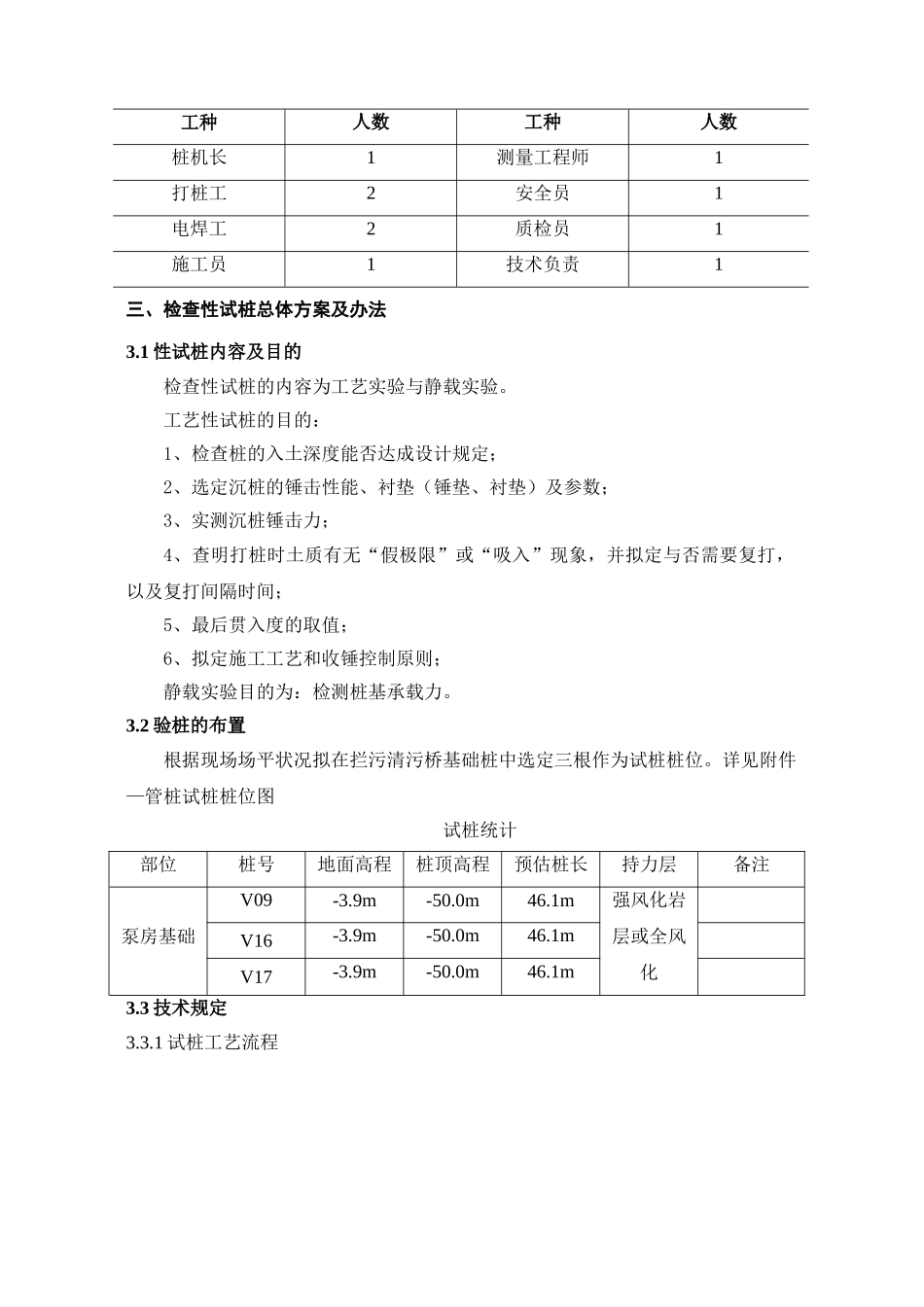

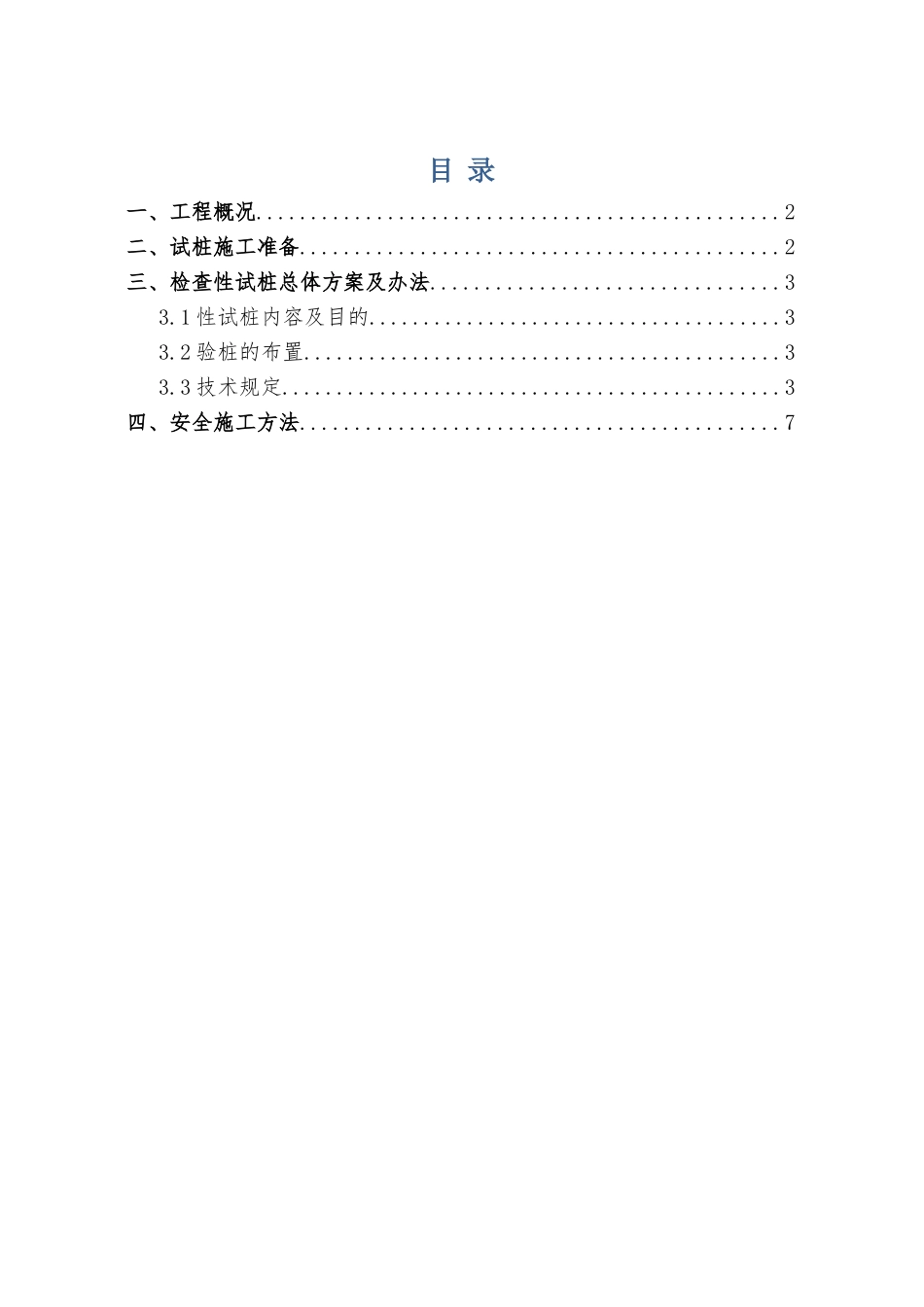

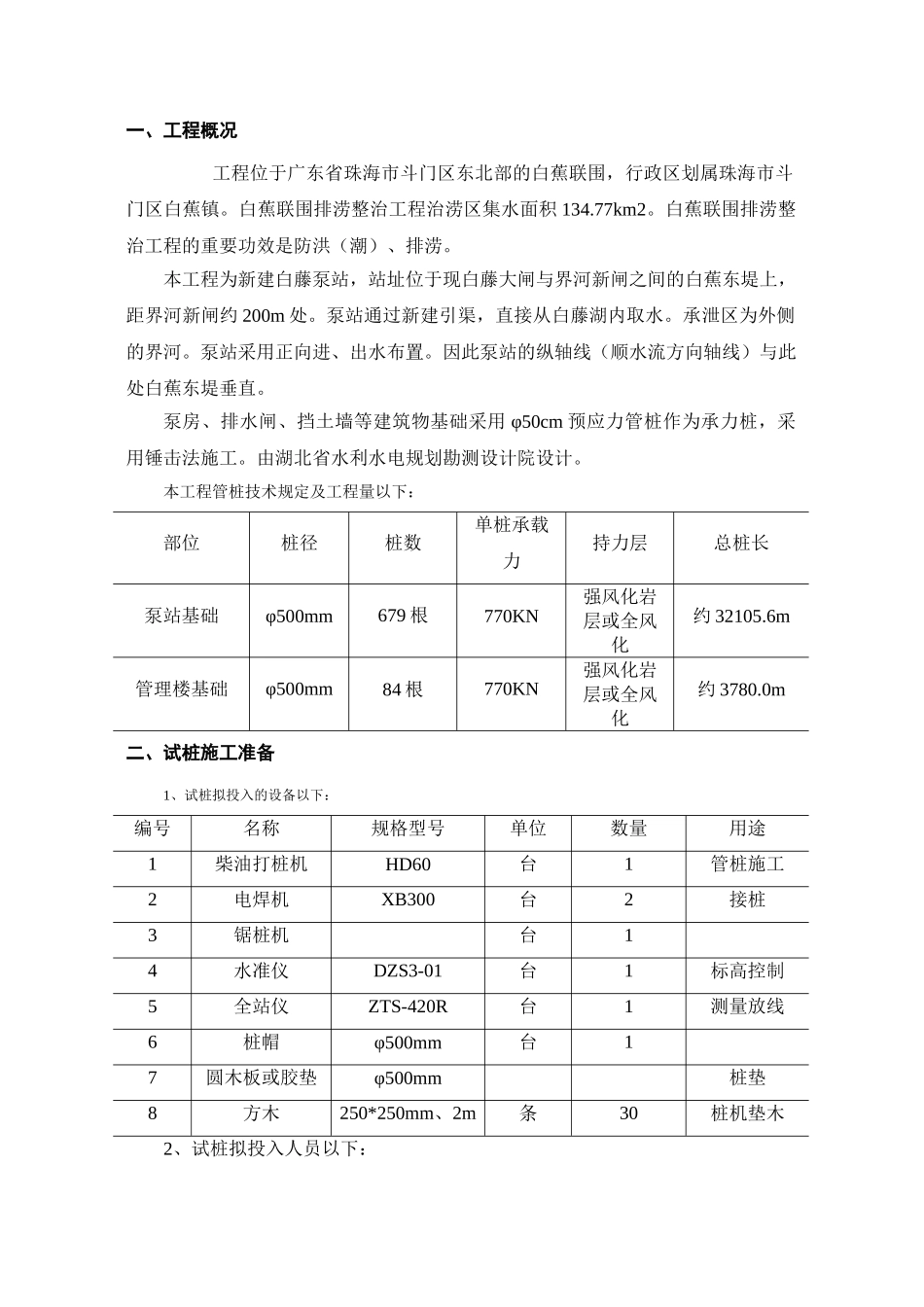

目录一、工程概况................................................2二、试桩施工准备............................................2三、检查性试桩总体方案及办法................................33.1性试桩内容及目的......................................33.2验桩的布置............................................33.3技术规定..............................................3四、安全施工方法............................................7一、工程概况工程位于广东省珠海市斗门区东北部的白蕉联围，行政区划属珠海市斗门区白蕉镇。白蕉联围排涝整治工程治涝区集水面积134.77km2。白蕉联围排涝整治工程的重要功效是防洪（潮）、排涝。本工程为新建白藤泵站，站址位于现白藤大闸与界河新闸之间的白蕉东堤上，距界河新闸约200m处。泵站通过新建引渠，直接从白藤湖内取水。承泄区为外侧的界河。泵站采用正向进、出水布置。因此泵站的纵轴线（顺水流方向轴线）与此处白蕉东堤垂直。泵房、排水闸、挡土墙等建筑物基础采用φ50cm预应力管桩作为承力桩，采用锤击法施工。由湖北省水利水电规划勘测设计院设计。本工程管桩技术规定及工程量以下：部位桩径桩数单桩承载力持力层总桩长泵站基础φ500mm679根770KN强风化岩层或全风化约32105.6m管理楼基础φ500mm84根770KN强风化岩层或全风化约3780.0m二、试桩施工准备1、试桩拟投入的设备以下：编号名称规格型号单位数量用途1柴油打桩机HD60台1管桩施工2电焊机XB300台2接桩3锯桩机台14水准仪DZS3-01台1标高控制5全站仪ZTS-420R台1测量放线6桩帽φ500mm台17圆木板或胶垫φ500mm桩垫8方木250*250mm、2m条30桩机垫木2、试桩拟投入人员以下：工种人数工种人数桩机长1测量工程师1打桩工2安全员1电焊工2质检员1施工员1技术负责1三、检查性试桩总体方案及办法3.1性试桩内容及目的检查性试桩的内容为工艺实验与静载实验。工艺性试桩的目的：1、检查桩的入土深度能否达成设计规定；2、选定沉桩的锤击性能、衬垫（锤垫、衬垫）及参数；3、实测沉桩锤击力；4、查明打桩时土质有无“假极限”或“吸入”现象，并拟定与否需要复打，以及复打间隔时间；5、最后贯入度的取值；6、拟定施工工艺和收锤控制原则；静载实验目的为：检测桩基承载力。3.2验桩的布置根据现场场平状况拟在拦污清污桥基础桩中选定三根作为试桩桩位。详见附件—管桩试桩桩位图试桩统计部位桩号地面高程桩顶高程预估桩长持力层备注泵房基础V09-3.9m-50.0m46.1m强风化岩层或全风化V16-3.9m-50.0m46.1mV17-3.9m-50.0m46.1m3.3技术规定3.3.1试桩工艺流程试桩工艺流程图3.3.2锤击管桩施工技术方法1、测量控制、定位与复测1）测量定位：根据工地现场导线控制点，按照施工图纸计算的桩位点坐标，用全站仪将桩位测放定位，用木桩或短钢筋标记。并将控制轴线引至安全距离外方便恢复轴线和检查使用。2）轴线复核：施工前对已放出的轴线与重桩位新复核一次，检查各轴线之间尺寸与桩位间尺寸与否符合设计图纸规定，并报请监理复核。3）标高控制：地面及桩顶标高用水准仪测定，确保精度，对基准点应加以保护。2、吊运桩1）工程管桩厂提供质保书及产品合格证，进场后应按规定规定进行桩的外观检查，并报监理单位复核方能使用。2）桩的现场堆放场地应平整、坚实、堆垛高度普通不适宜超出三层。3）管桩在驳运、堆放过程中应保持平衡，力求轻吊轻放，避免撞击和损坏。4）管桩按不同长度及施工流水次序分别堆放，并在地面上设立垫木。3、打桩机具1）打桩机架必须含有足够的强度、刚度和稳定性，并选用行走方便，走管式桩架。2）柴油桩锤选用HD35柴油锤。3）桩帽及垫层的设立应符合下列规定。A、桩帽应有足够的强度、刚度和耐打性。B、桩帽宜选用φ400mm管桩配套桩帽，筒体套头深度取350~400mm，内径应比管外径大20~30mm。C、打桩时桩帽与桩头间应设立弹性衬垫。衬垫可选用硬胶板或麻袋，衬垫厚度应均匀经锤击实后的厚度不适宜不大于120mm；在打桩期间经常检查并及时更换。D、桩帽和桩锤之间应用坚纹硬木或盘圆层叠的钢丝绳作“锤垫”，其厚度取150~200mm。4）送桩器及衬垫设立应符合下列规定：A...
