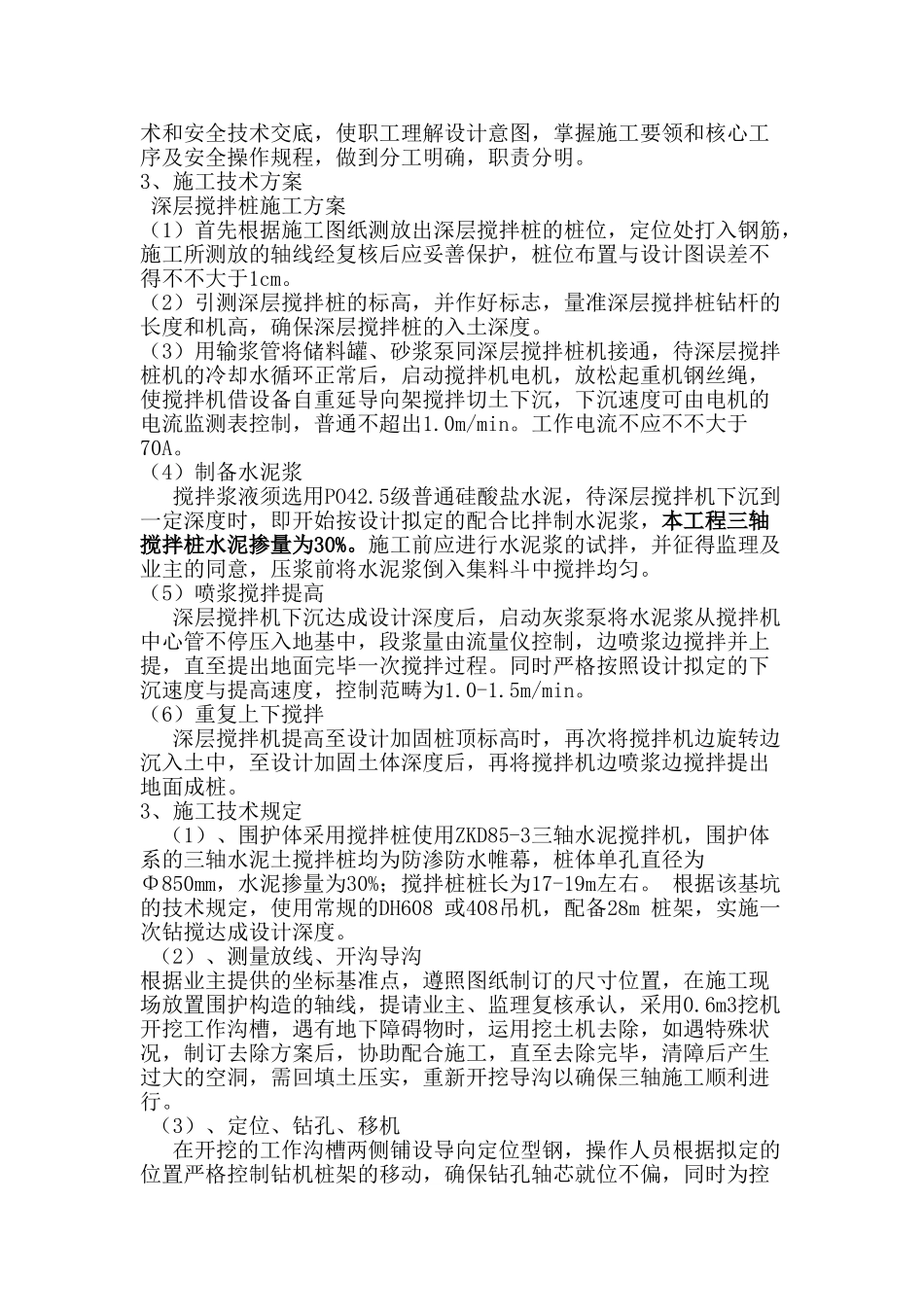

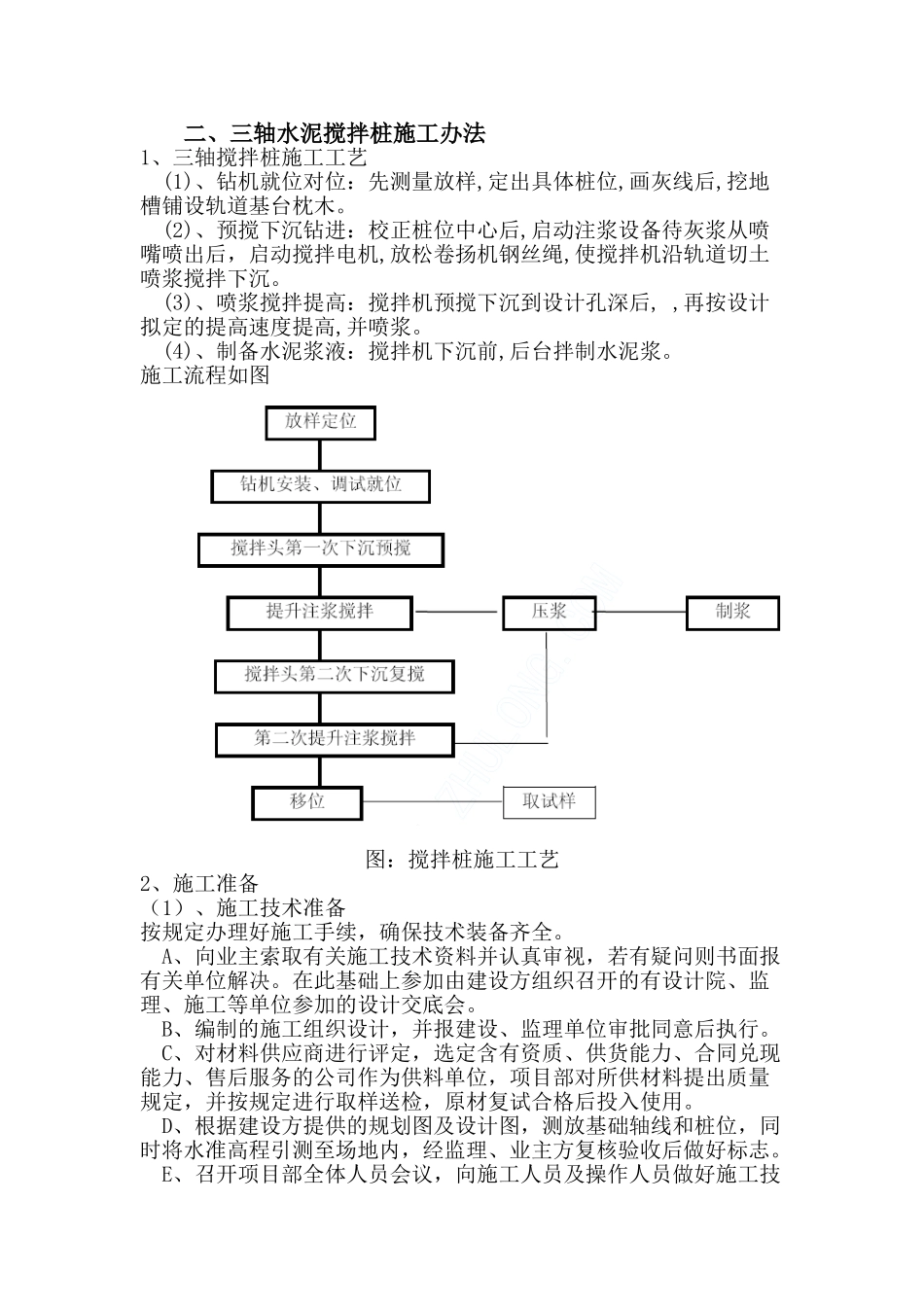

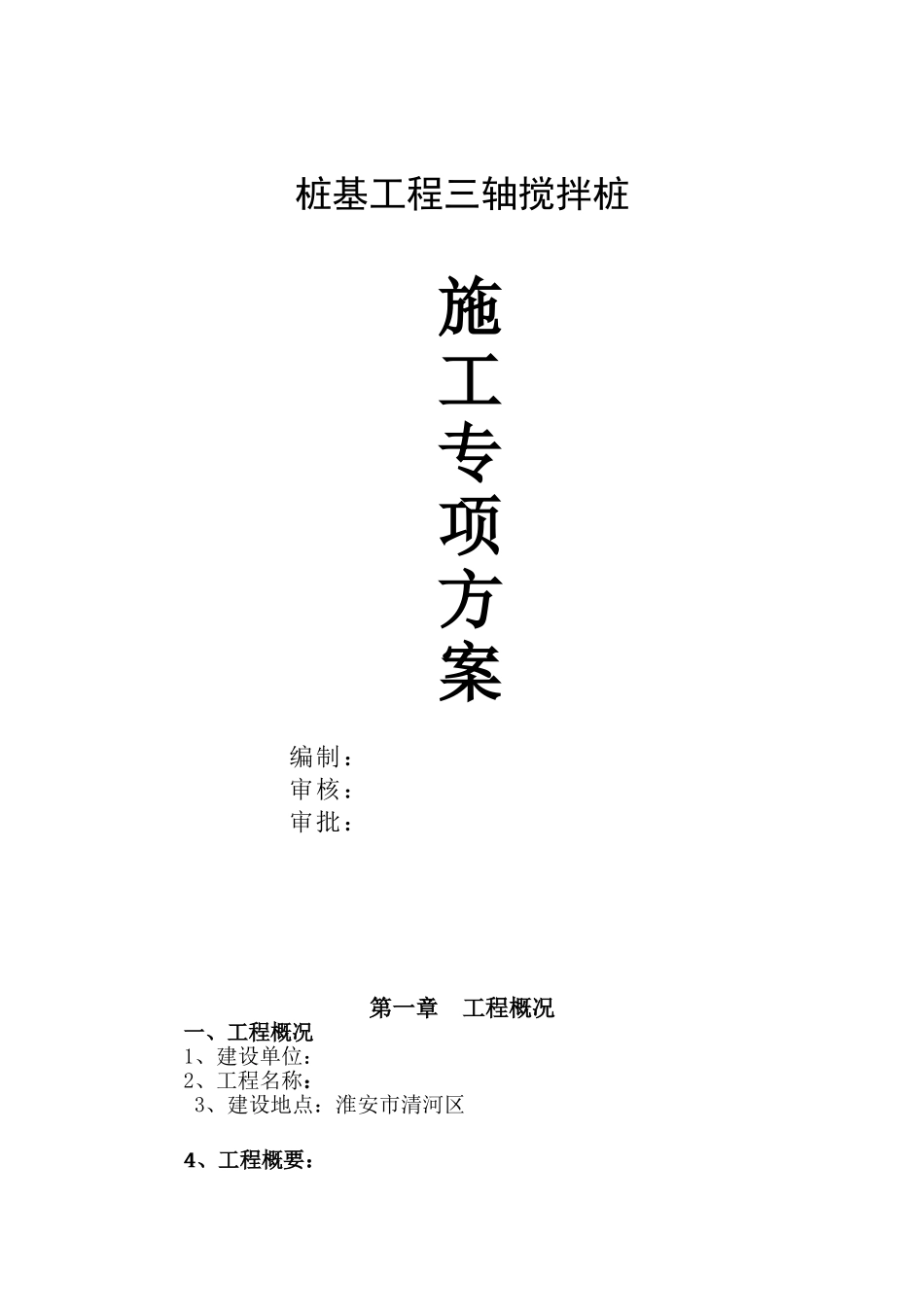

桩基工程三轴搅拌桩施工专项方案编制：审核：审批：第一章工程概况一、工程概况1、建设单位：2、工程名称：3、建设地点：淮安市清河区4、工程概要：二、三轴水泥搅拌桩施工办法1、三轴搅拌桩施工工艺(1)、钻机就位对位：先测量放样,定出具体桩位,画灰线后,挖地槽铺设轨道基台枕木。(2)、预搅下沉钻进：校正桩位中心后,启动注浆设备待灰浆从喷嘴喷出后，启动搅拌电机,放松卷扬机钢丝绳,使搅拌机沿轨道切土喷浆搅拌下沉。(3)、喷浆搅拌提高：搅拌机预搅下沉到设计孔深后,,再按设计拟定的提高速度提高,并喷浆。(4)、制备水泥浆液：搅拌机下沉前,后台拌制水泥浆。施工流程如图图：搅拌桩施工工艺2、施工准备（1）、施工技术准备按规定办理好施工手续，确保技术装备齐全。A、向业主索取有关施工技术资料并认真审视，若有疑问则书面报有关单位解决。在此基础上参加由建设方组织召开的有设计院、监理、施工等单位参加的设计交底会。B、编制的施工组织设计，并报建设、监理单位审批同意后执行。C、对材料供应商进行评定，选定含有资质、供货能力、合同兑现能力、售后服务的公司作为供料单位，项目部对所供材料提出质量规定，并按规定进行取样送检，原材复试合格后投入使用。D、根据建设方提供的规划图及设计图，测放基础轴线和桩位，同时将水准高程引测至场地内，经监理、业主方复核验收后做好标志。E、召开项目部全体人员会议，向施工人员及操作人员做好施工技术和安全技术交底，使职工理解设计意图，掌握施工要领和核心工序及安全操作规程，做到分工明确，职责分明。3、施工技术方案深层搅拌桩施工方案（1）首先根据施工图纸测放出深层搅拌桩的桩位，定位处打入钢筋，施工所测放的轴线经复核后应妥善保护，桩位布置与设计图误差不得不不大于1cm。（2）引测深层搅拌桩的标高，并作好标志，量准深层搅拌桩钻杆的长度和机高，确保深层搅拌桩的入土深度。（3）用输浆管将储料罐、砂浆泵同深层搅拌桩机接通，待深层搅拌桩机的冷却水循环正常后，启动搅拌机电机，放松起重机钢丝绳，使搅拌机借设备自重延导向架搅拌切土下沉，下沉速度可由电机的电流监测表控制，普通不超出1.0m/min。工作电流不应不不大于70A。（4）制备水泥浆搅拌浆液须选用PO42.5级普通硅酸盐水泥，待深层搅拌机下沉到一定深度时，即开始按设计拟定的配合比拌制水泥浆，本工程三轴搅拌桩水泥掺量为30%。施工前应进行水泥浆的试拌，并征得监理及业主的同意，压浆前将水泥浆倒入集料斗中搅拌均匀。（5）喷浆搅拌提高深层搅拌机下沉达成设计深度后，启动灰浆泵将水泥浆从搅拌机中心管不停压入地基中，段浆量由流量仪控制，边喷浆边搅拌并上提，直至提出地面完毕一次搅拌过程。同时严格按照设计拟定的下沉速度与提高速度，控制范畴为1.0-1.5m/min。（6）重复上下搅拌深层搅拌机提高至设计加固桩顶标高时，再次将搅拌机边旋转边沉入土中，至设计加固土体深度后，再将搅拌机边喷浆边搅拌提出地面成桩。3、施工技术规定（1）、围护体采用搅拌桩使用ZKD85-3三轴水泥搅拌机，围护体系的三轴水泥土搅拌桩均为防渗防水帷幕，桩体单孔直径为Φ850mm，水泥掺量为30%；搅拌桩桩长为17-19m左右。根据该基坑的技术规定，使用常规的DH608或408吊机，配备28m桩架，实施一次钻搅达成设计深度。（2）、测量放线、开沟导沟根据业主提供的坐标基准点，遵照图纸制订的尺寸位置，在施工现场放置围护构造的轴线，提请业主、监理复核承认，采用0.6m3挖机开挖工作沟槽，遇有地下障碍物时，运用挖土机去除，如遇特殊状况，制订去除方案后，协助配合施工，直至去除完毕，清障后产生过大的空洞，需回填土压实，重新开挖导沟以确保三轴施工顺利进行。（3）、定位、钻孔、移机在开挖的工作沟槽两侧铺设导向定位型钢，操作人员根据拟定的位置严格控制钻机桩架的移动，确保钻孔轴芯就位不偏，同时为控制钻管下钻深度达标，运用钻管和桩架相对错位原理，在钻管上划出钻孔深度的标尺线，严格控制下钻、提高的速度和深度。机械设备的移动，沿着基坑围护轴线，采用半侧挤压持续方式的施工次序全断面套打，以此循环直至围护墙体成型。水泥土搅拌桩为基坑内外止水围幕...
