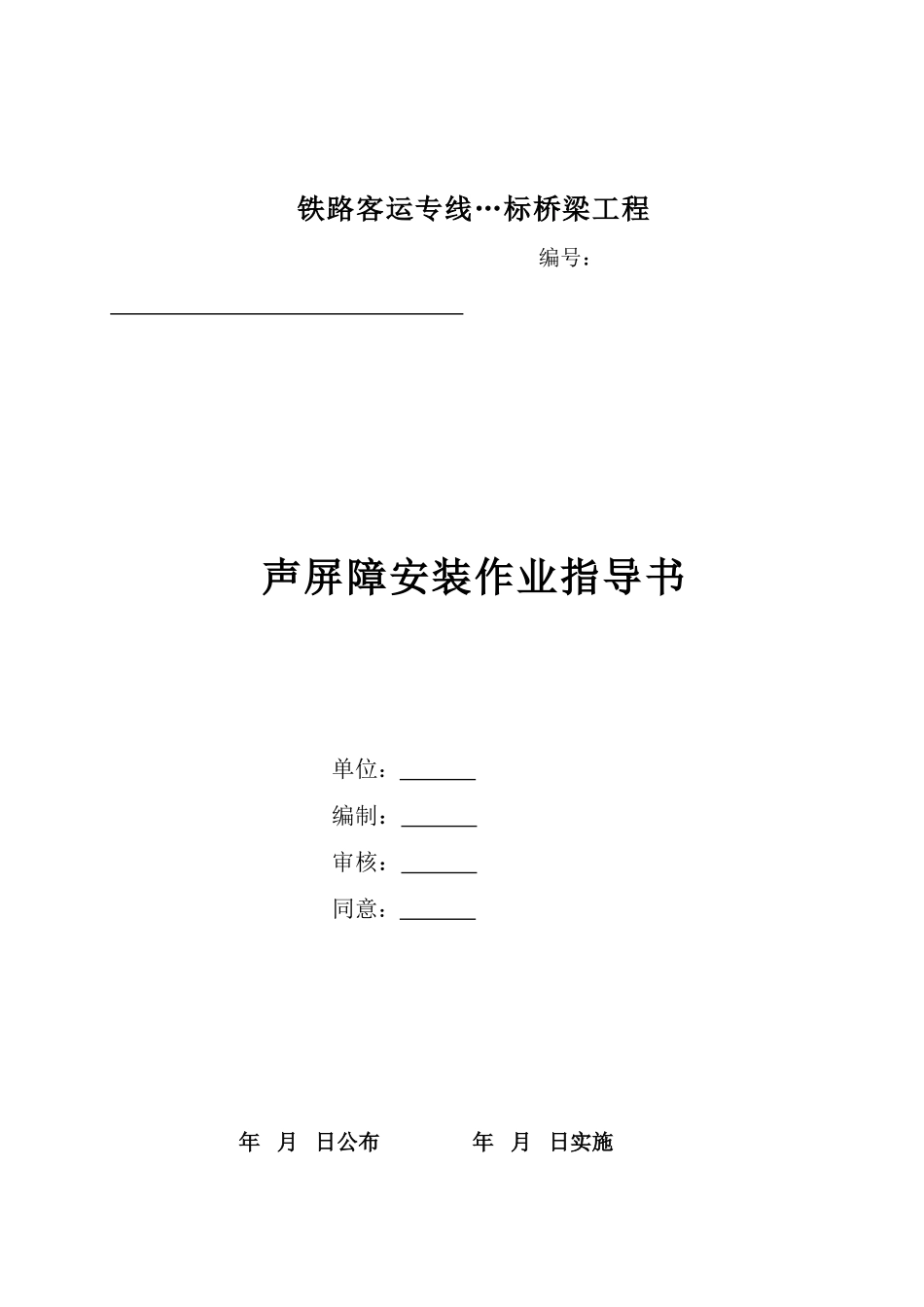

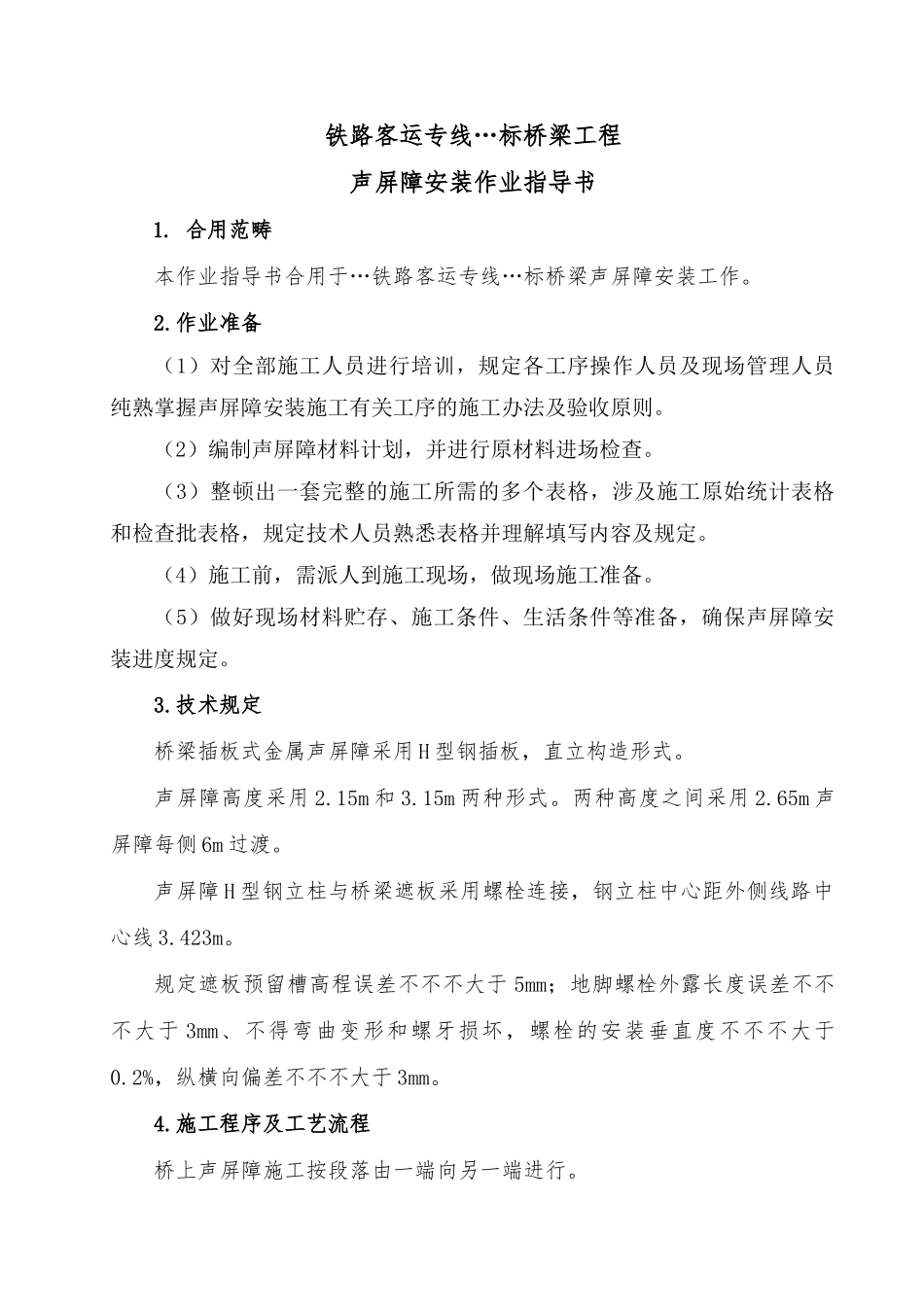

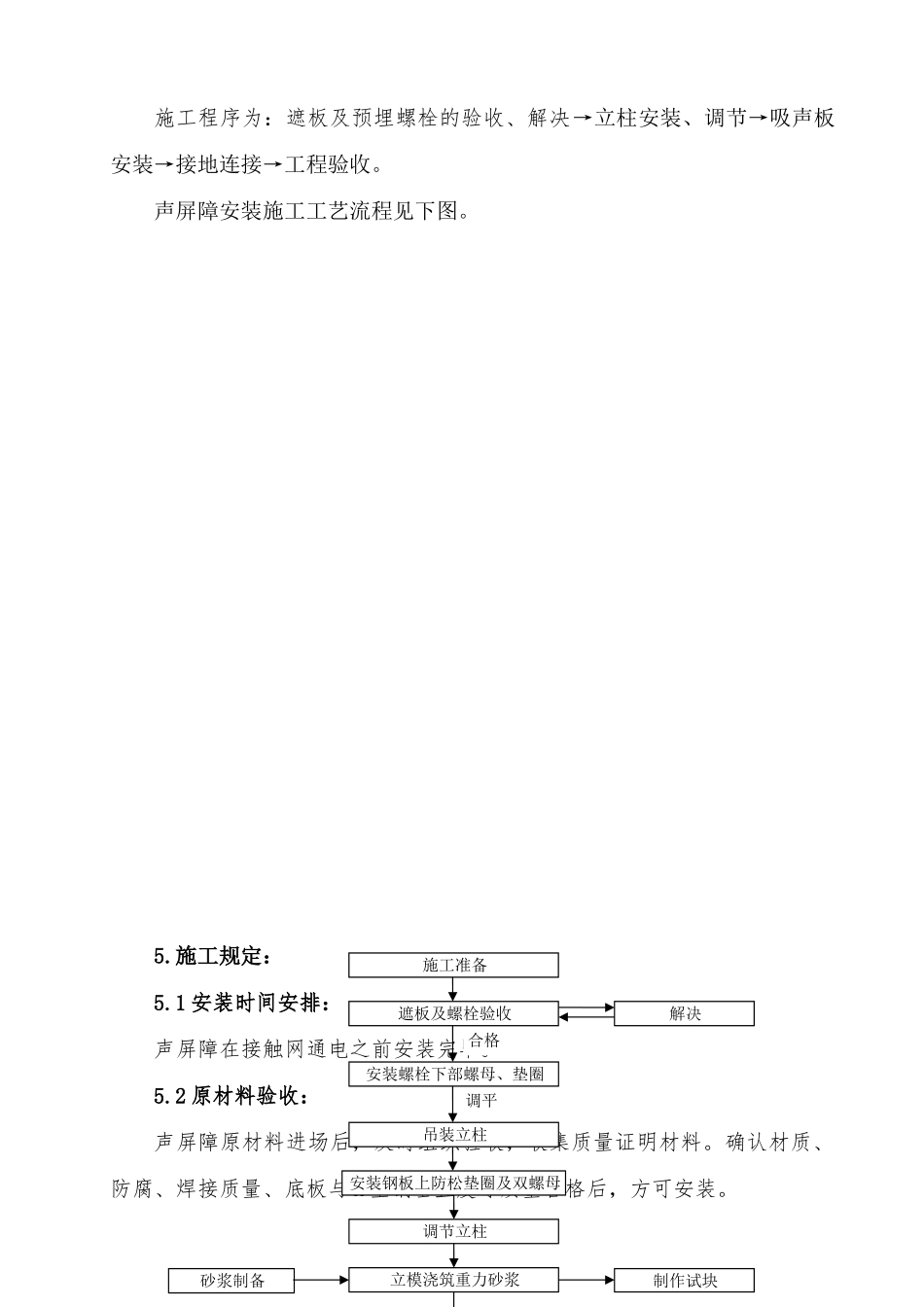

铁路客运专线…标桥梁工程编号：声屏障安装作业指导书单位：编制：审核：同意：年月日公布年月日实施铁路客运专线…标桥梁工程声屏障安装作业指导书1.合用范畴本作业指导书合用于…铁路客运专线…标桥梁声屏障安装工作。2.作业准备（1）对全部施工人员进行培训，规定各工序操作人员及现场管理人员纯熟掌握声屏障安装施工有关工序的施工办法及验收原则。（2）编制声屏障材料计划，并进行原材料进场检查。（3）整顿出一套完整的施工所需的多个表格，涉及施工原始统计表格和检查批表格，规定技术人员熟悉表格并理解填写内容及规定。（4）施工前，需派人到施工现场，做现场施工准备。（5）做好现场材料贮存、施工条件、生活条件等准备，确保声屏障安装进度规定。3.技术规定桥梁插板式金属声屏障采用H型钢插板，直立构造形式。声屏障高度采用2.15m和3.15m两种形式。两种高度之间采用2.65m声屏障每侧6m过渡。声屏障H型钢立柱与桥梁遮板采用螺栓连接，钢立柱中心距外侧线路中心线3.423m。规定遮板预留槽高程误差不不不大于5mm；地脚螺栓外露长度误差不不不大于3mm、不得弯曲变形和螺牙损坏，螺栓的安装垂直度不不不大于0.2%，纵横向偏差不不不大于3mm。4.施工程序及工艺流程桥上声屏障施工按段落由一端向另一端进行。施工程序为：遮板及预埋螺栓的验收、解决→立柱安装、调节→吸声板安装→接地连接→工程验收。声屏障安装施工工艺流程见下图。5.施工规定：5.1安装时间安排：声屏障在接触网通电之前安装完毕。5.2原材料验收：声屏障原材料进场后，及时组织验收，收集质量证明材料。确认材质、防腐、焊接质量、底板与H型钢垂直度等质量合格后，方可安装。施工准备遮板及螺栓验收解决安装螺栓下部螺母、垫圈吊装立柱安装钢板上防松垫圈及双螺母调节立柱立模浇筑重力砂浆养护至设计强度砂浆制备制作试块合格调平砂浆原材料进场后储存在干燥阴凉处，底部使用防潮隔离层，上方使用塑料布覆盖，储存期三个月。5.3基础验收、整治：现场放样后，对声屏障基础轴线、高程进行复核。清理螺栓及预留凹槽，解决缺点。5.3立柱安装：（1）安装立柱下的薄螺母、弹性垫圈，并用水平尺调平。（2）吊运、安装H型钢立柱，安装防松垫圈及双螺母。调节立柱的位置、间距、垂直度后，拧紧上面的螺母，固定好立柱。（3）立柱调节合格后，立模灌重视力砂浆。1）支立模板：清理施工部位，提前充足润湿，但不得积水；模板宜采用阻燃塑料模具，拼缝用塑料胶带等封堵，避免漏浆。2）砂浆搅拌：砂浆按照水料比0.15（±0.01）：1进行拌制，严格计量。先将水加入搅拌容器内，采用小型电动搅拌器或搅拌机搅拌，边加砂浆边搅拌，搅拌时间2～4分钟，均匀即可。3）砂浆灌注：将搅拌均匀的砂浆静置1～2分钟，待其中的气泡基本消失后，即可进行灌注。灌注高度超出立柱下钢板底面5～10mm。如果模板漏浆，要及时补浆。在砂浆初凝后终凝前对施工面层进行抹光压平，并在终凝后进行保湿养护。4）施加预紧力：砂浆达成设计强度后，施加预紧力拧紧底板上的双螺母，预紧力为130kN，避免超拧和欠拧。使用的扭力扳手使用前要进行标定，施工时要请工务段派人现场监督签认施工统计。5）插板：使用吊具，依次按装吸声板。最下一块吸声板与遮板间使用解耦装置，单元板两侧固定三元乙丙单管橡胶垫后与H型钢承插连接，上下单元板间使用三元乙丙橡胶垫，透明隔声板与钢立柱间使用橡胶条进行固定。确保单元板插入H型钢立柱长度不不大于40mm。简支梁梁缝处的吸声板长度要考虑40mm以上的伸缩量，同时满足与H型钢40mm的承插规定。持续梁梁缝处的钢立柱采用193*L*10*20（mm）的H型钢，单元板长度要根据持续梁的跨度计算伸缩量后拟定，确保声屏障单元板与H型钢40mm的承插规定。竖墙间缝隙用三元乙丙空心橡胶棒封堵。6）声屏障接地：每个单元相邻吸声板之间用50mm2的铜导线连接，最下一块吸声板与U型螺栓连接，螺栓与纵向50*4热镀锌扁钢之间用50*5的L型扁钢连接，纵向扁钢在螺栓对应位置用M10膨胀螺栓固定在A墙上，纵向扁钢一端与A墙上预留的接地端子连接。6.劳动力组织声屏障施工劳动力组织以下表所示：序号工作内容人数备注1工作面清理纠缺42安装立柱83灌...
