2025年套管安装技术交底VIP免费

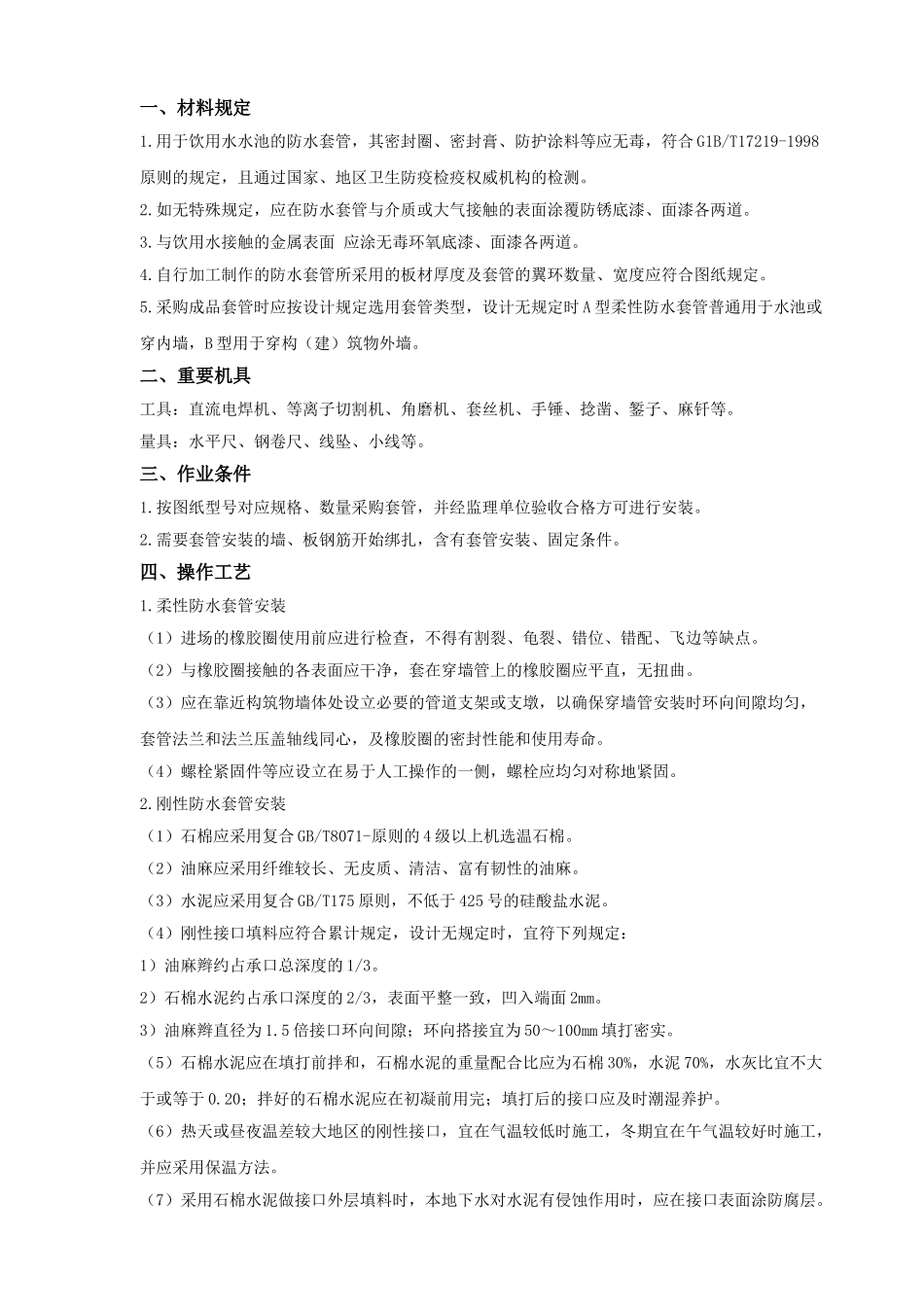

一、材料规定1.用于饮用水水池的防水套管，其密封圈、密封膏、防护涂料等应无毒，符合G1B/T17219-1998原则的规定，且通过国家、地区卫生防疫检疫权威机构的检测。2.如无特殊规定，应在防水套管与介质或大气接触的表面涂覆防锈底漆、面漆各两道。3.与饮用水接触的金属表面应涂无毒环氧底漆、面漆各两道。4.自行加工制作的防水套管所采用的板材厚度及套管的翼环数量、宽度应符合图纸规定。5.采购成品套管时应按设计规定选用套管类型，设计无规定时A型柔性防水套管普通用于水池或穿内墙，B型用于穿构（建）筑物外墙。二、重要机具工具：直流电焊机、等离子切割机、角磨机、套丝机、手锤、捻凿、錾子、麻钎等。量具：水平尺、钢卷尺、线坠、小线等。三、作业条件1.按图纸型号对应规格、数量采购套管，并经监理单位验收合格方可进行安装。2.需要套管安装的墙、板钢筋开始绑扎，含有套管安装、固定条件。四、操作工艺1.柔性防水套管安装（1）进场的橡胶圈使用前应进行检查，不得有割裂、龟裂、错位、错配、飞边等缺点。（2）与橡胶圈接触的各表面应干净，套在穿墙管上的橡胶圈应平直，无扭曲。（3）应在靠近构筑物墙体处设立必要的管道支架或支墩，以确保穿墙管安装时环向间隙均匀，套管法兰和法兰压盖轴线同心，及橡胶圈的密封性能和使用寿命。（4）螺栓紧固件等应设立在易于人工操作的一侧，螺栓应均匀对称地紧固。2.刚性防水套管安装（1）石棉应采用复合GB/T8071-原则的4级以上机选温石棉。（2）油麻应采用纤维较长、无皮质、清洁、富有韧性的油麻。（3）水泥应采用复合GB/T175原则，不低于425号的硅酸盐水泥。（4）刚性接口填料应符合累计规定，设计无规定时，宜符下列规定：1）油麻辫约占承口总深度的1/3。2）石棉水泥约占承口深度的2/3，表面平整一致，凹入端面2mm。3）油麻辫直径为1.5倍接口环向间隙；环向搭接宜为50～100mm填打密实。（5）石棉水泥应在填打前拌和，石棉水泥的重量配合比应为石棉30%，水泥70%，水灰比宜不大于或等于0.20；拌好的石棉水泥应在初凝前用完；填打后的接口应及时潮湿养护。（6）热天或昼夜温差较大地区的刚性接口，宜在气温较低时施工，冬期宜在午气温较好时施工，并应采用保温方法。（7）采用石棉水泥做接口外层填料时，本地下水对水泥有侵蚀作用时，应在接口表面涂防腐层。（8）刚性接口填实后，管道不得碰撞和扭转。（9）管道穿屋面宜预留刚性防水套管，套管应高出屋面做法300mm及以上。3.普通钢套管安装（1）管道穿过墙壁和楼板，应设立金属或塑料套管。（2）安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平。（3）安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。（4）穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑；管道的接口不得设在套管内。（5）套管安装位置应符合有关图集管道安装原则。（6）预留套管尺寸应相比穿越管道大2号，保温管道套管应比保温外径大2号。4、防护密闭套管安装（1）按本工程施工图纸设计规定：穿越人防围护构造的给水引入管、排水出户管、通气管、供油管的防护密闭方法应符合下列规定：1）符合下列条件之一的管道，在其穿墙（穿板）处应设立刚性防水套管：a.管径不不不大于DN150mm的管道穿过防空地下室的顶板、外墙、密闭隔墙及防护单元之间的防护密闭隔墙时；b.管径不不不大于DN150mm的管道穿过乙类防空地下室临空墙或穿过核5级、核6级和核6B级的甲类防空地下室临空墙时。2）符合下列条件之一的管道，在其穿墙（穿板）处应设立外侧加防护挡板的刚性防水套管：a.管径不不大于DN150mm的管道穿过人防围护构造时；b.管径不不不大于DN150mm的管道穿过乙类防空地下室临空墙或穿过核4级、核4B级的甲类防空地下室临空墙时。管道穿人防维护构造安装示意图（2）防护密闭套管安装未尽事宜详见07FS02《防空地下室给排水设施安装》第14～19页。五、质量原则1.套管类型选用应符合图纸及02S404《防水套管》规定。2.套管安装的位置及标高符合图纸规定。3．检查进场成品套管本...
