2025年监控施工技术方案VIP免费

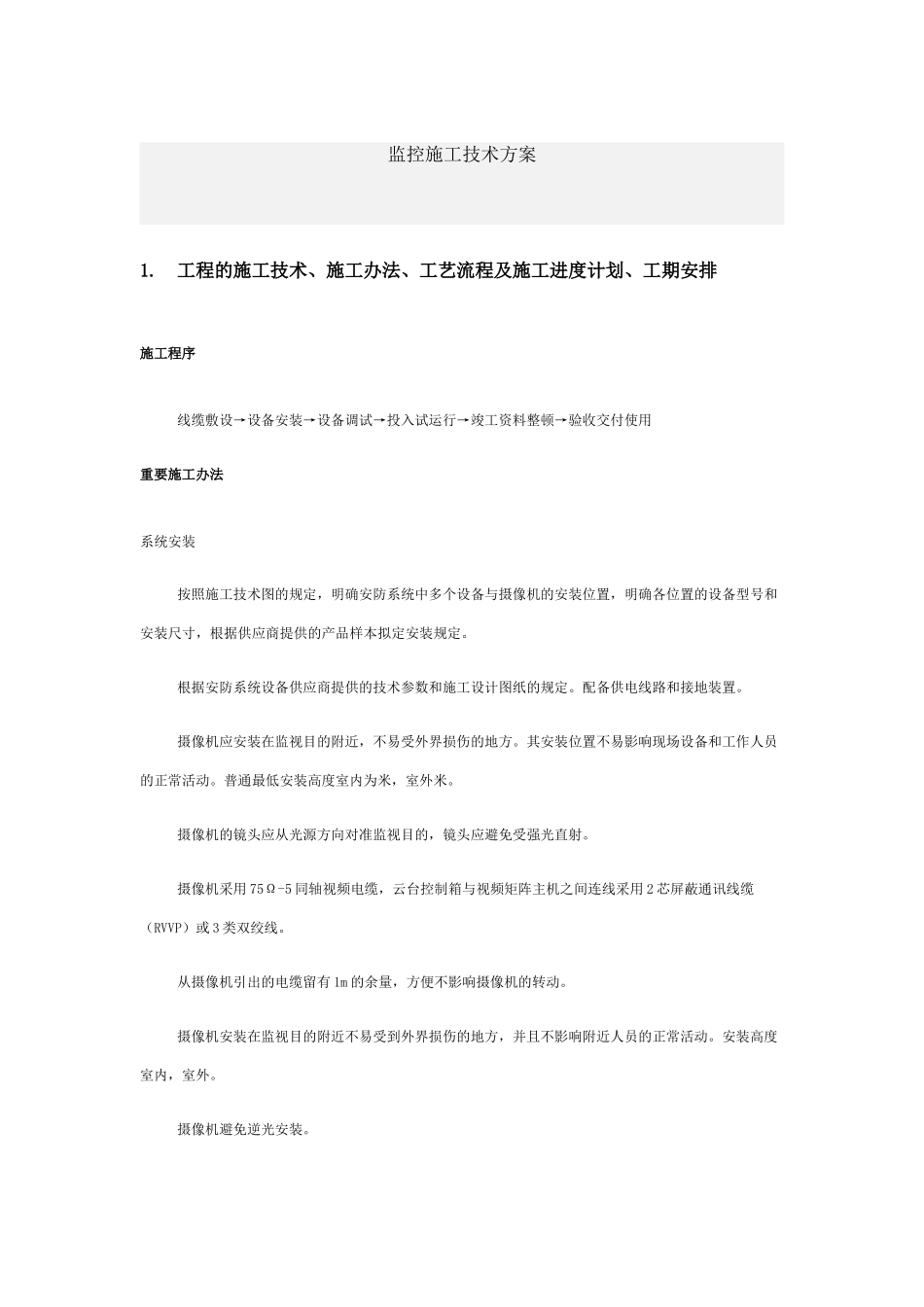

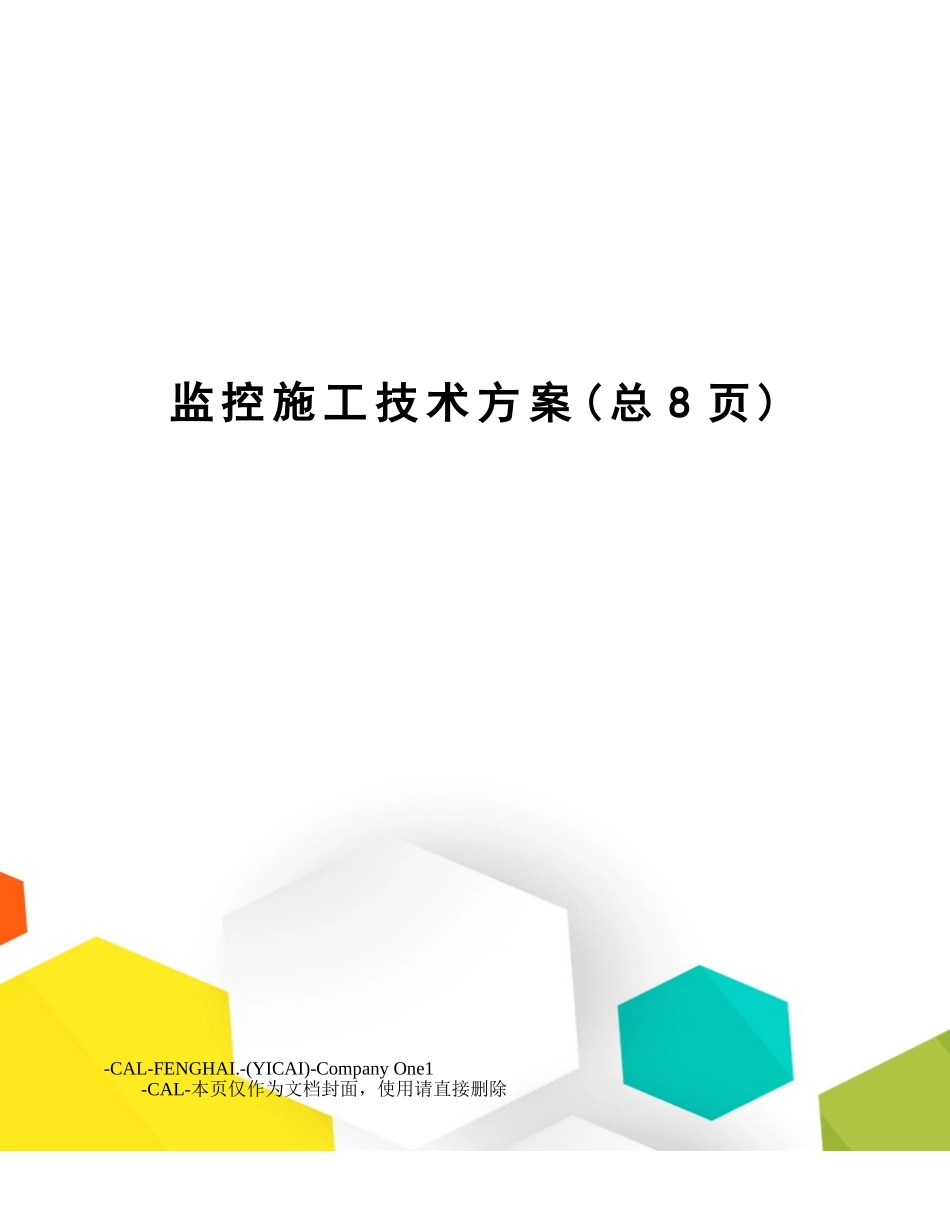

监控施工技术方案(总8页)-CAL-FENGHAI.-(YICAI)-CompanyOne1-CAL-本页仅作为文档封面，使用请直接删除监控施工技术方案1.工程的施工技术、施工办法、工艺流程及施工进度计划、工期安排施工程序线缆敷设→设备安装→设备调试→投入试运行→竣工资料整顿→验收交付使用重要施工办法系统安装按照施工技术图的规定，明确安防系统中多个设备与摄像机的安装位置，明确各位置的设备型号和安装尺寸，根据供应商提供的产品样本拟定安装规定。根据安防系统设备供应商提供的技术参数和施工设计图纸的规定。配备供电线路和接地装置。摄像机应安装在监视目的附近，不易受外界损伤的地方。其安装位置不易影响现场设备和工作人员的正常活动。普通最低安装高度室内为米，室外米。摄像机的镜头应从光源方向对准监视目的，镜头应避免受强光直射。摄像机采用75Ω-5同轴视频电缆，云台控制箱与视频矩阵主机之间连线采用2芯屏蔽通讯线缆（RVVP）或3类双绞线。从摄像机引出的电缆留有1m的余量，方便不影响摄像机的转动。摄像机安装在监视目的附近不易受到外界损伤的地方，并且不影响附近人员的正常活动。安装高度室内，室外。摄像机避免逆光安装。安装球形摄像机、隐蔽式防护罩、半球形防护罩，由于占用天花板上方空间，因此必须确认该安装位置吊顶内无管道等阻档物。在监控室内的终端设备，在人力允许的状况下，可与摄像机的安装同时进行。监控室装修完毕且电源线、接地线、各视频电缆、控制电缆敷设完毕后，将机柜及控制台运入安装。机架底座与地面固定，安装竖直平稳，垂直偏差不超出3‰；几个机柜并排在一起，面板应在同一平面上并与基准线平行，前后偏差不不不大于3mm，两个机柜中间缝隙不不不大于3mm。控制台正面与墙的净距不不大于，侧面与墙或其它设备的净距不不大于。监控室内电缆理直后从地槽或墙槽引入机架、控制台底部，再引到各设备处。全部电缆成捆绑扎，在电缆两端留适宜余量。并标示明显的永久性标记。系统的调试1）调试准备工作检查本系统接线、电源、设备就位、接地、测试表格等。用对线工具检查多个设备、器件之间线路连接对的性，并做好测试统计。2）单体调试检查摄像机开通、关断动作，云台操作和防护罩动作的对的性，检查画面分割器切换动作对的性。能够进行独立单项调试的设备、部件的调试、测试在设备安装迈进行。如：摄像机的电气性能调试、配合镜头的调节、终端解码器的自检、云台转角限位的测定和调试、放大器的调试等。启动主机系统，运行系统软件，打印系统运行时多个信息，确认总控室和各分控机房中央设备运行正常。各智能控制键盘操作对的。3）系统调试按调试设备的功效或作用和所在部位或区域划分。传输系统的每条线路都进行通、断、短路测试并做标记。碰到50Hz工频干扰，采用在传输线上输入“纵向扼流圈”来消除；当传输本身的质量因素与传输线两端相连的设备输入输出阻抗非75欧姆的传输线特性阻抗不匹配时，会产生高频振荡而严重影响图像质量，需在摄像机的输出端串联几十欧的电阻，或在控制台或监视器上并联75欧姆电阻。4）系统联调首先检查供电电源的对的性，然后检查信号线路的连接对的性、极性对的性、对应关系对的性。系统进入工作状态后，把全部摄像机的图像浏览一遍，再逐台对摄像对的上下左右角度、镜头聚焦和光圈认真调节，若是带云台和变焦镜头的摄像机，还要摇动操作杆，使云台对应地转动，再调节镜头。把摄像机的图像显示在各监视器上，检查监视器的工作状态。把全部摄像机分组显示在全部监视器上，观察图像切换状况。检查录像机时，自动倒带后对操作多画面解决器或控制台自动录像，放像后实现录像带的重放。系统试运行根据系统软件功效逐项进行功效和系统参数测定，以确认系统运行对的性和可靠性，并做好测试统计。施工进度计划、工期安排项目部根据工程施工进度规定制订设备材料进场需求，计划以下表：.1安防系统项目组与有关方面的配合项目部应对本工程弱电专业与其它专业工种的承包方进行协调和配合，力求做好下列几方面的工作：1）按合同规定提供所需的有关设备和人员，以确保于分工交接点上能与其它承包方满意地配合，并确保负责的工作按对的的程序...
