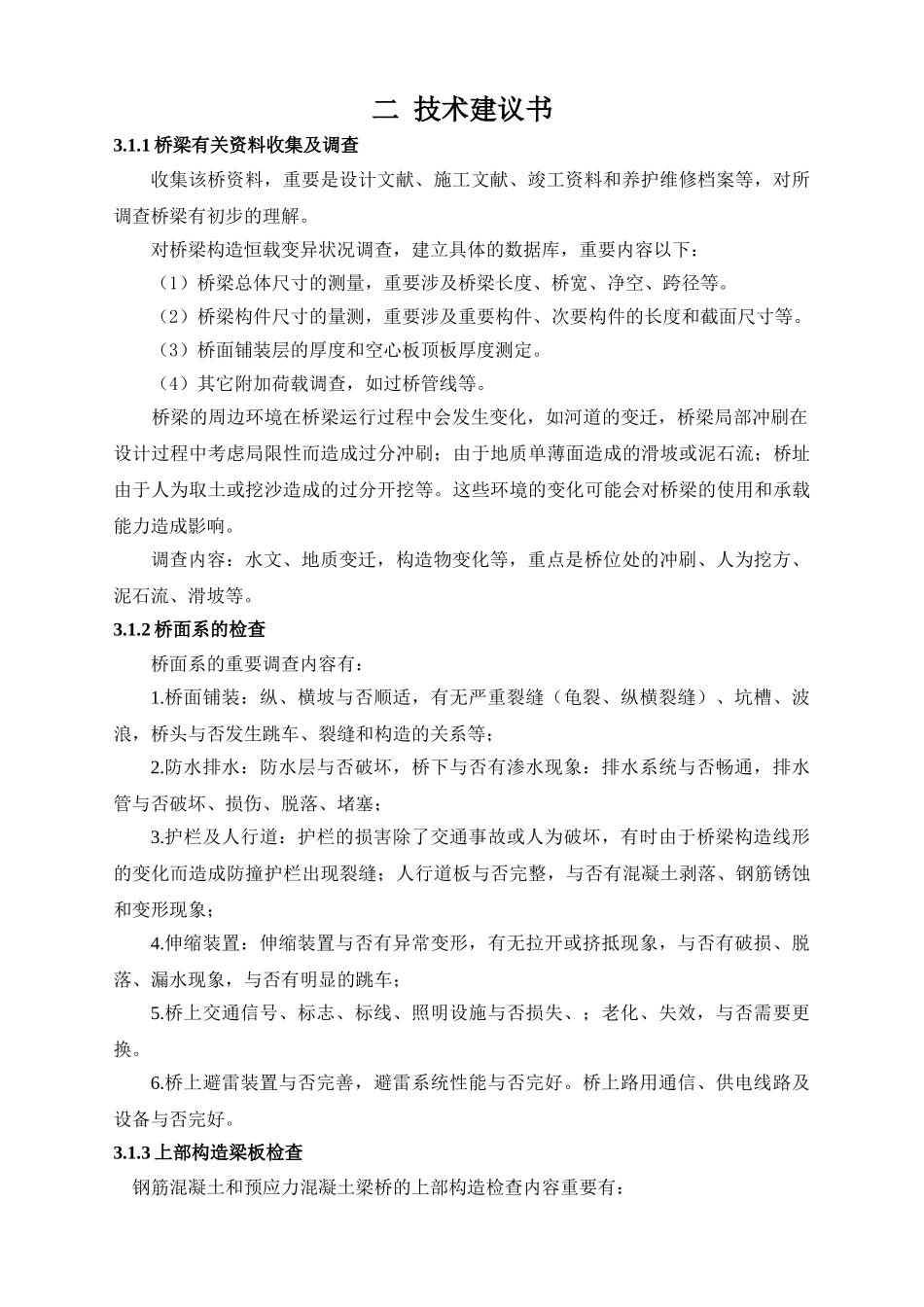

二技术建议书3.1.1桥梁有关资料收集及调查收集该桥资料，重要是设计文献、施工文献、竣工资料和养护维修档案等，对所调查桥梁有初步的理解。对桥梁构造恒载变异状况调查，建立具体的数据库，重要内容以下：（1）桥梁总体尺寸的测量，重要涉及桥梁长度、桥宽、净空、跨径等。（2）桥梁构件尺寸的量测，重要涉及重要构件、次要构件的长度和截面尺寸等。（3）桥面铺装层的厚度和空心板顶板厚度测定。（4）其它附加荷载调查，如过桥管线等。桥梁的周边环境在桥梁运行过程中会发生变化，如河道的变迁，桥梁局部冲刷在设计过程中考虑局限性而造成过分冲刷；由于地质单薄面造成的滑坡或泥石流；桥址由于人为取土或挖沙造成的过分开挖等。这些环境的变化可能会对桥梁的使用和承载能力造成影响。调查内容：水文、地质变迁，构造物变化等，重点是桥位处的冲刷、人为挖方、泥石流、滑坡等。3.1.2桥面系的检查桥面系的重要调查内容有：1.桥面铺装：纵、横坡与否顺适，有无严重裂缝（龟裂、纵横裂缝）、坑槽、波浪，桥头与否发生跳车、裂缝和构造的关系等；2.防水排水：防水层与否破坏，桥下与否有渗水现象：排水系统与否畅通，排水管与否破坏、损伤、脱落、堵塞；3.护栏及人行道：护栏的损害除了交通事故或人为破坏，有时由于桥梁构造线形的变化而造成防撞护栏出现裂缝；人行道板与否完整，与否有混凝土剥落、钢筋锈蚀和变形现象；4.伸缩装置：伸缩装置与否有异常变形，有无拉开或挤抵现象，与否有破损、脱落、漏水现象，与否有明显的跳车；5.桥上交通信号、标志、标线、照明设施与否损失、；老化、失效，与否需要更换。6.桥上避雷装置与否完善，避雷系统性能与否完好。桥上路用通信、供电线路及设备与否完好。3.1.3上部构造梁板检查钢筋混凝土和预应力混凝土梁桥的上部构造检查内容重要有：1.梁（板）端头、底面与否损坏，箱型梁内与否有积水，通风与否良好；2.混凝土有无裂缝、渗水、表面风化、剥落露筋和钢筋锈蚀，有无碱集料反映引发的整体龟裂现象，与否存在不正常的变换的变位；拟定桥梁上部重要受力构件（如主梁、横隔板、桥梁）裂缝（深度、宽度、分布及加载对比）、变形、破损缺点等现象。3.预应力钢束锚固区段混凝土有无开裂，沿预应力筋的混凝土表面有无纵向裂缝；对于预应力砼构造着重检查梁体有无裂缝出现，若存在裂缝的话则具体调查其分布状况（重要包含长度、宽度、分布范畴），并具体分析裂缝产生的因素；对于普通钢筋砼构造需掌握裂缝的分布状况绘制对应的；裂缝分布图，若裂缝宽度超出规范限值规定则进行裂缝深度、成因等调查；4.梁（板）式构造的跨中、支点及变截面处，悬臂端牛腿或中间铰接部位，钢构的固结处和桁架节点部位，混凝土时否开裂，缺损和出现钢筋锈蚀。5.装配式桥梁应当注意检查连接部位的缺损状况。1）组合梁桥的桥面板与梁的结合部位及预制桥面板之间的接头处混凝土有无开裂、渗水。2）横向连接构件与否开裂，连接钢板的焊缝与否锈蚀、断裂，边梁有无横移或向外倾斜。3.1.4通道、跨线桥和天桥的检查构造检查同其它普通公路桥梁。通道还应检查通道内有无积水，机械排水的泵站与否完好，排水系统与否畅通。跨线桥、高架桥还应检查防抛网、隔音墙与否完好。通道、跨线桥与高架桥的通道面与否完好，有无非法占用状况等。3.1.5支座检查1.支座组件与否完好、清洁，有无断裂、错位、脱空、锈蚀等。2.支撑垫石与否有裂缝或表面混凝土脱落等。3.橡胶支座与否老化、开裂，有无过大的剪切变形或压缩变形，各夹层钢板间的橡胶层外凸与否均匀。4.活动支座与否灵活，实际位移量与否正常，固定支座的锚销与否完好。5.简易支座的油毡与否老化、破裂或失效。6.四氟滑板支座与否脏污、老化，四氟乙烯板与否完好，橡胶块与否滑出钢板。7.盆式橡胶支座与否干涩、锈蚀，固定支座的锚栓与否紧固，销板或销钉与否完好。8.组合式钢支座与否干涩、锈蚀、固定支座的锚栓与否紧固，销板或销钉与否完好。9.支座的辊轴与否出现不允许的爬动、歪斜。10.摆柱支座各组件相对位置与否精确，受力与否均匀。11.摇轴支座与否倾斜。12.钢筋混凝土摆柱支座的柱体有无混凝土脱皮、开裂、露筋，钢筋及...
