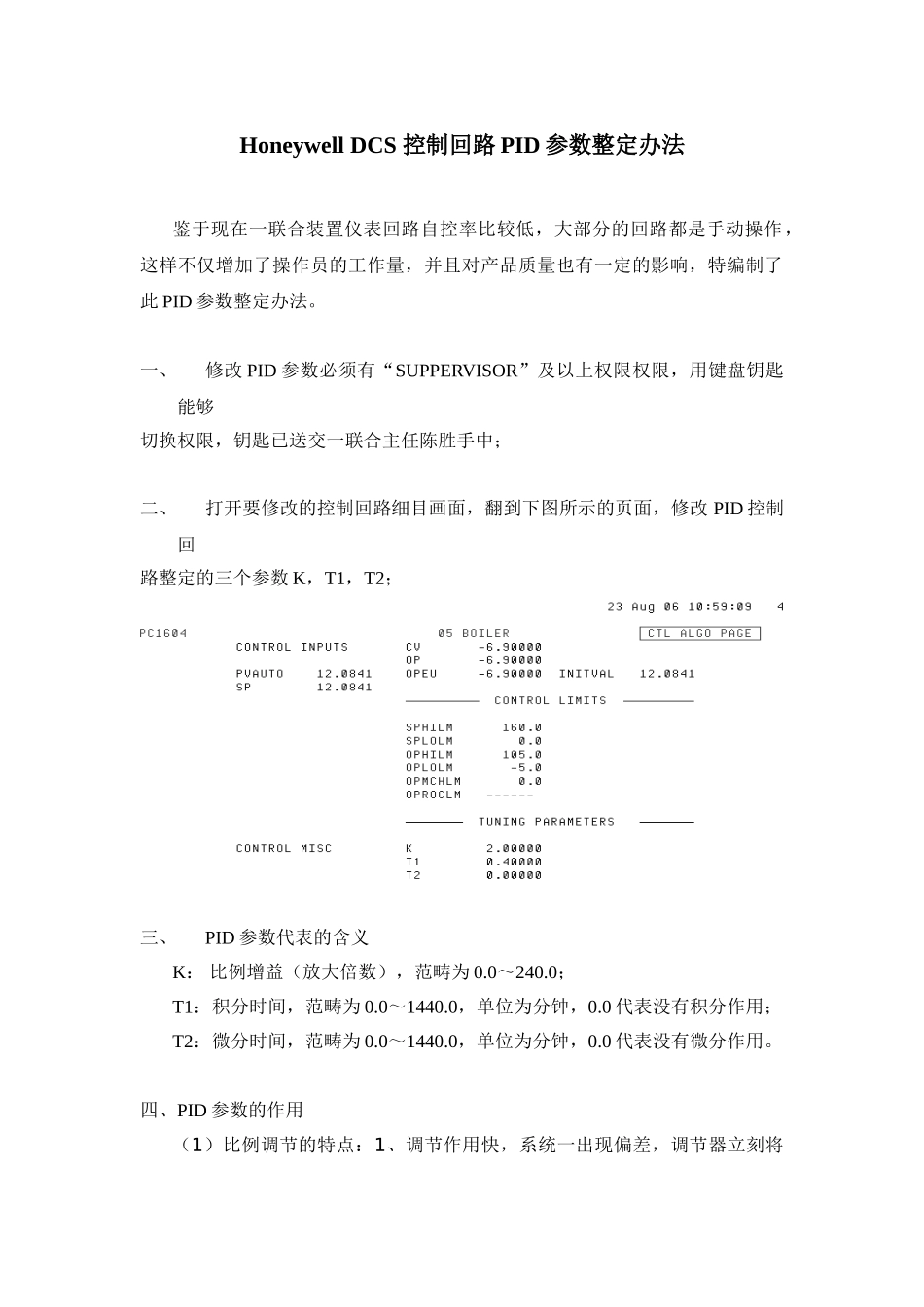

HoneywellDCS控制回路PID参数整定办法鉴于现在一联合装置仪表回路自控率比较低，大部分的回路都是手动操作，这样不仅增加了操作员的工作量，并且对产品质量也有一定的影响，特编制了此PID参数整定办法。一、修改PID参数必须有“SUPPERVISOR”及以上权限权限，用键盘钥匙能够切换权限，钥匙已送交一联合主任陈胜手中；二、打开要修改的控制回路细目画面，翻到下图所示的页面，修改PID控制回路整定的三个参数K，T1，T2；三、PID参数代表的含义K：比例增益（放大倍数），范畴为0.0～240.0；T1：积分时间，范畴为0.0～1440.0，单位为分钟，0.0代表没有积分作用；T2：微分时间，范畴为0.0～1440.0，单位为分钟，0.0代表没有微分作用。四、PID参数的作用（1）比例调节的特点：1、调节作用快，系统一出现偏差，调节器立刻将偏差放大K倍输出；2、系统存在余差。K越小，过渡过程越平稳，但余差越大；K增大，余差将减小，但是不能完全消除余差，只能起到粗调作用，但是K过大，过渡过程易振荡，K太大时，就可能出现发散振荡。（2）积分调节的特点：积分调节作用的输出变化与输入偏差的积分成正比，积分作用能消除余差，但减少了系统的稳定性，T1由大变小时，积分作用由弱到强，消除余差的能力由弱到强，只有消除偏差，输出才停止变化。（3）微分调节的特点：微分调节的输出是与被调量的变化率成正比，在引入微分作用后能全方面提高控制质量，但是微分作用太强，会引发控制阀时而全开时而全关，因此不能把T2取的太大，当T2由小到大变化时，微分作用由弱到强，对容量滞后有明显的作用，但是对纯滞后没有效果。五、如果要懂得控制回路的作用方式，能够进入控制回路的细目画面，进入下图所示页面：其中“CTLACTN”代表控制器作用方式，“REVERSE”表达反作用，“DIRECT”代表正作用。六、控制器的选择办法（1）P控制器的选择：它合用于控制通道滞后较小，负荷变化不大，允许被控量在一定范畴内变化的系统；（2）PI控制器的选择：它合用于滞后较小，负荷变化不大，被控量不允许有余差的控制系统；（3）PID控制器的选择：它合用于负荷变化大，容量滞后较大，控制质量规定又很高的控制系统，例如温度控制系统。七、PID参数整定的办法普通在工程应用中采用经验凑试法。经验凑试法在实践中最为实用。在整定参数时，必须认真观察系统响应状况，根据系统的响应状况决定调节那些参数。观察系统响应效果，能够通过查看控制回路细目画面中的实时趋势曲线，衰减曲线最佳是4：1，即前一种峰值与后一种峰值的比值为4：1。经验值：在实际调试中，只能先大致设定一种经验值，然后根据调节效果修改，这里的P代表比例度，P＝1/K。参数范畴控制系统P（1/K）KT1/MinT2/Min液位20％～80％1.25～5.0————压力30％～70％1.43～3.40.4～3——流量40％～100％1.0～2.50.1～1——温度20％～60％1.7～53～100.3～1总之，在整定时不能让系统出现发散振荡，如出现发散振荡，应立刻切为11/4et手动，等系统稳定后减小放大倍数、增大积分时间或减小微分时间，重新切换到自动控制。放大倍数越小，过渡过程越平稳，但余差越大。放大倍数越大，过渡过程容易发生振荡。积分时间越小，消除余差就越快,但系统振荡会较大，积分时间越大，系统消除余差的速度较慢。微分时间太大，系统振荡次数增加，调节时间增加，微分太小，系统调节缓慢。控制器参数凑试法的环节：由于比例作用是基本的控制作用，因此，首先把比例度凑试好，待过渡过程已基本稳定，然后加积分作用消除余差，最后加入微分作用进一步提高控制质量，基本环节以下：（A）对P控制器，将放大倍数放在较小的位置，逐步增大K，观察被控量的过渡过程曲线，直到曲线满意为止；（B）对PI控制器，先置T1=0，按纯比例作用整定放大倍数使之达成4：1衰减曲线；然后将K缩小（10～20％），将积分时间T1由大到小逐步加入，直到获得4：1衰减过程；（C）对PID控制器，将T2＝0；先按PI作用凑试程序整定K，T1参数，然后将放大倍数增大到比原值大（10～20％）位置，T1也适宜减小之后，再把T2由小到大逐步加入，观察过渡曲线，直到获得满意的过渡过程。一句话：整定参数时要认真观察系统输出及...
