全采制样题库总--答案VIP免费

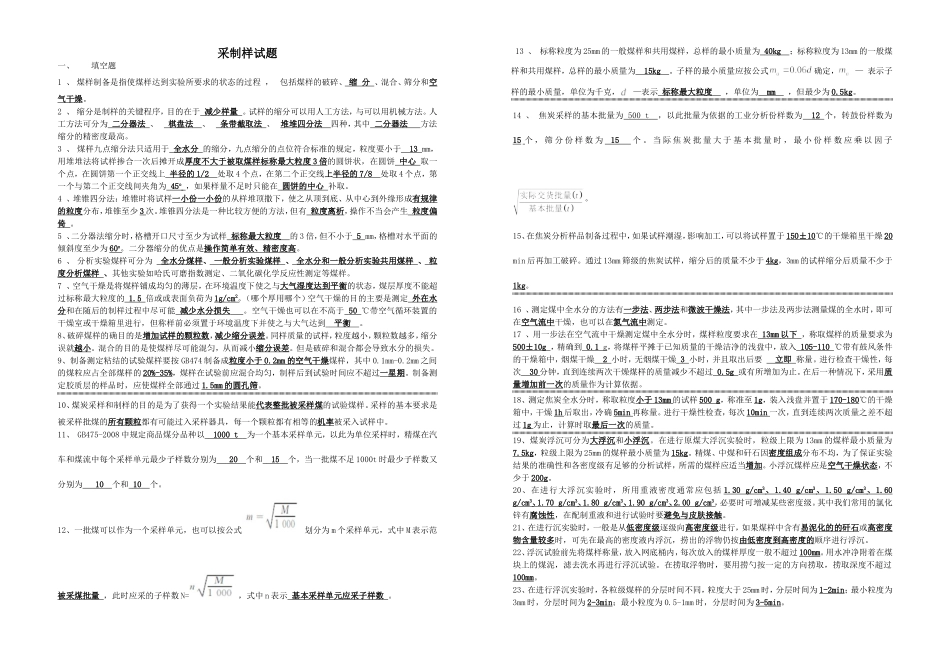

采制样试题一、填空题1、煤样制备是指使煤样达到实验所要求的状态的过程，包括煤样的破碎、缩分、混合、筛分和空气干燥。2、缩分是制样的关键程序，目的在于减少样量。试样的缩分可以用人工方法，与可以用机械方法。人工方法可分为二分器法、棋盘法、条带截取法、堆堆四分法四种，其中二分器法方法缩分的精密度最高。3、煤样九点缩分法只适用于全水分的缩分，九点缩分的点位符合标准的规定，粒度要小于13mm，用堆堆法将试样掺合一次后摊开成厚度不大于被取煤样标称最大粒度3倍的圆饼状，在圆饼中心取一个点，在圆饼第一个正交线上半径的1/2处取4个点，在第二个正交线上半径的7/8处取4个点，第一个与第二个正交线间夹角为45o，如果样量不足时只能在圆饼的中心补取。4、堆锥四分法：堆锥时将试样一小份一小份的从样堆顶撒下，使之从顶到底、从中心到外缘形成有规律的粒度分布，堆锥至少3次。堆锥四分法是一种比较方便的方法，但有粒度离析，操作不当会产生粒度偏倚。5、二分器法缩分时，格槽开口尺寸至少为试样标称最大粒度的3倍，但不小于5mm，格槽对水平面的倾斜度至少为60o。二分器缩分的优点是操作简单有效、精密度高。6、分析实验煤样可分为全水分煤样、一般分析实验煤样、全水分和一般分析实验共用煤样、粒度分析煤样、其他实验如哈氏可磨指数测定、二氧化碳化学反应性测定等煤样。7、空气干燥是将煤样铺成均匀的薄层，在环境温度下使之与大气湿度达到平衡的状态，煤层厚度不能超过标称最大粒度的1.5倍或或表面负荷为1g/cm2。（哪个厚用哪个）空气干燥的目的主要是测定外在水分和在随后的制样过程中尽可能减少水分损失。空气干燥也可以在不高于50℃带空气循环装置的干燥室或干燥箱里进行，但称样前必须置于环境温度下并使之与大气达到平衡。8、破碎煤样的确目的是增加试样的颗粒数，减少缩分误差。同样质量的试样，粒度越小，颗粒数越多，缩分误就越小。混合的目的是使煤样尽可能混匀，从而减小缩分误差。但是破碎和混合都会导致水分的损失。9、制备测定粘结的试验煤样要按GB474制备成粒度小于0.2mm的空气干燥煤样，其中0.1mm-0.2mm之间的煤粒应占全部煤样的20%-35%，煤样在试验前应混合均匀，制样后到试验时间应不超过一星期。制备测定胶质层的样品时，应使煤样全部通过1.5mm的圆孔筛。10、煤炭采样和制样的目的是为了获得一个实验结果能代表整批被采样煤的试验煤样。采样的基本要求是被采样批煤的所有颗粒都有可能过入采样器具，每一个颗粒都有相等的机率被采入试样中。11、GB475-2008中规定商品煤分品种以1000t为一个基本采样单元，以此为单位采样时，精煤在汽车和煤流中每个采样单元最少子样数分别为20个和15个，当一批煤不足1000t时最少子样数又分别为10个和10个。12、一批煤可以作为一个采样单元，也可以按公式划分为m个采样单元，式中M表示范被采煤批量，此时应采的子样数N=，式中n表示基本采样单元应采子样数。13、标称粒度为25mm的一般煤样和共用煤样，总样的最小质量为40kg；标称粒度为13mm的一般煤样和共用煤样，总样的最小质量为15kg。子样的最小质量应按公式确定，—表示子样的最小质量，单位为千克，—表示标称最大粒度，单位为mm，但最少为0.5kg。14、焦炭采样的基本批量为500t，以此批量为依据的工业分析份样数为12个，转鼓份样数为15个，筛分份样数为15个。当际焦炭批量大于基本批量时，最小份样数应乘以因子。15、在焦炭分析样品制备过程中，如果试样潮湿，影响加工，可以将试样置于150±10℃的干燥箱里干燥20min后再加工破碎。通过13mm筛级的焦炭试样，缩分后的质量不少于4kg，3mm的试样缩分后质量不少于1kg。16、测定煤中全水分的方法有一步法、两步法和微波干燥法，其中一步法及两步法测量煤的全水时，即可在空气流中干燥，也可以在氮气流中测定。17、用一步法在空气流中干燥测定煤中全水分时，煤样粒度要求在13mm以下，称取煤样的质量要求为500±10g，精确到0.1g，将煤样平摊于已知质量的干燥洁净的浅盘中，放入105-110℃带有鼓风条件的干燥箱中，烟煤干燥2小时，无烟煤干燥3小时，并且取出后要立即称量。进行检查干燥性，每次30分钟，直到连续两次干燥...
