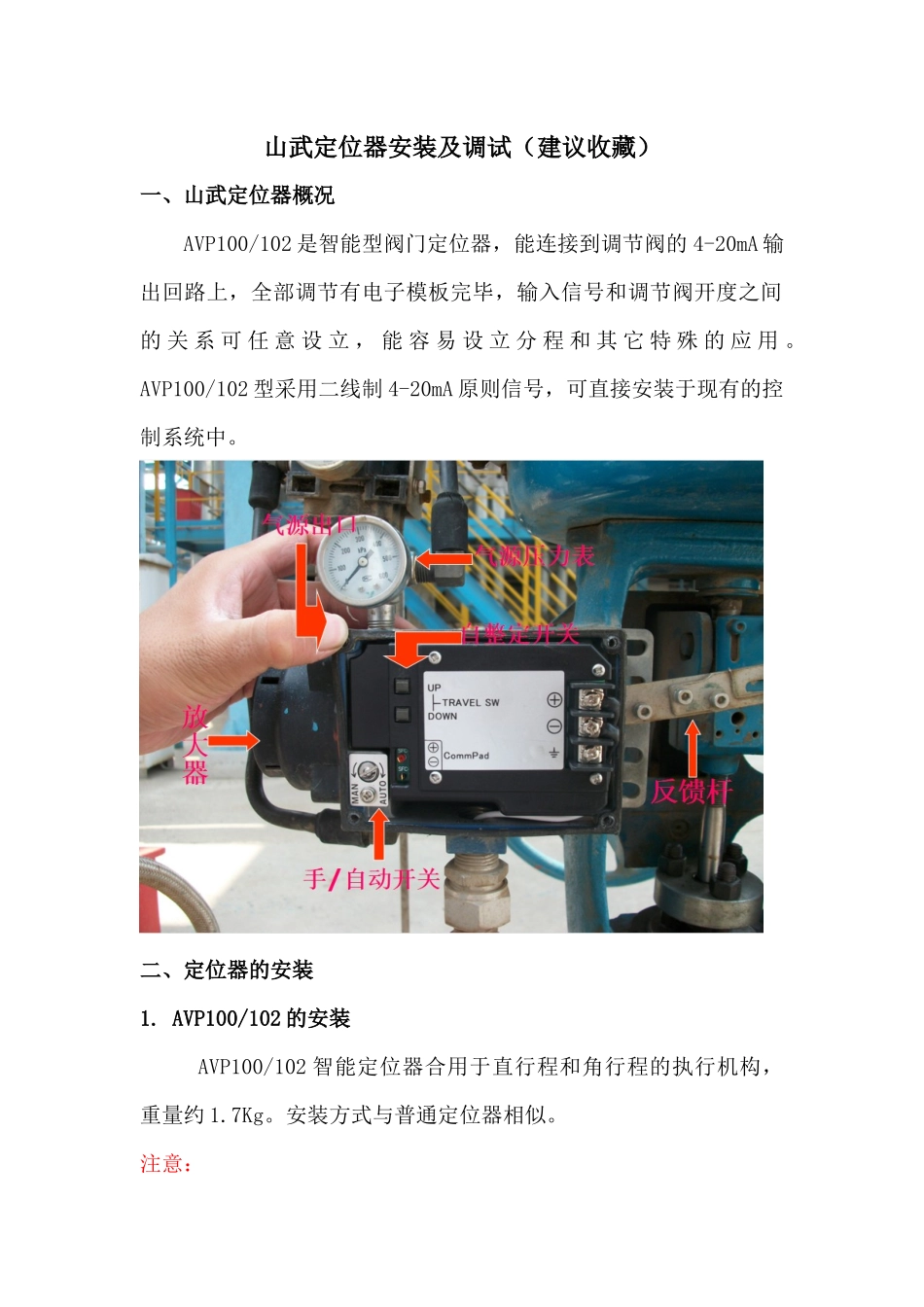

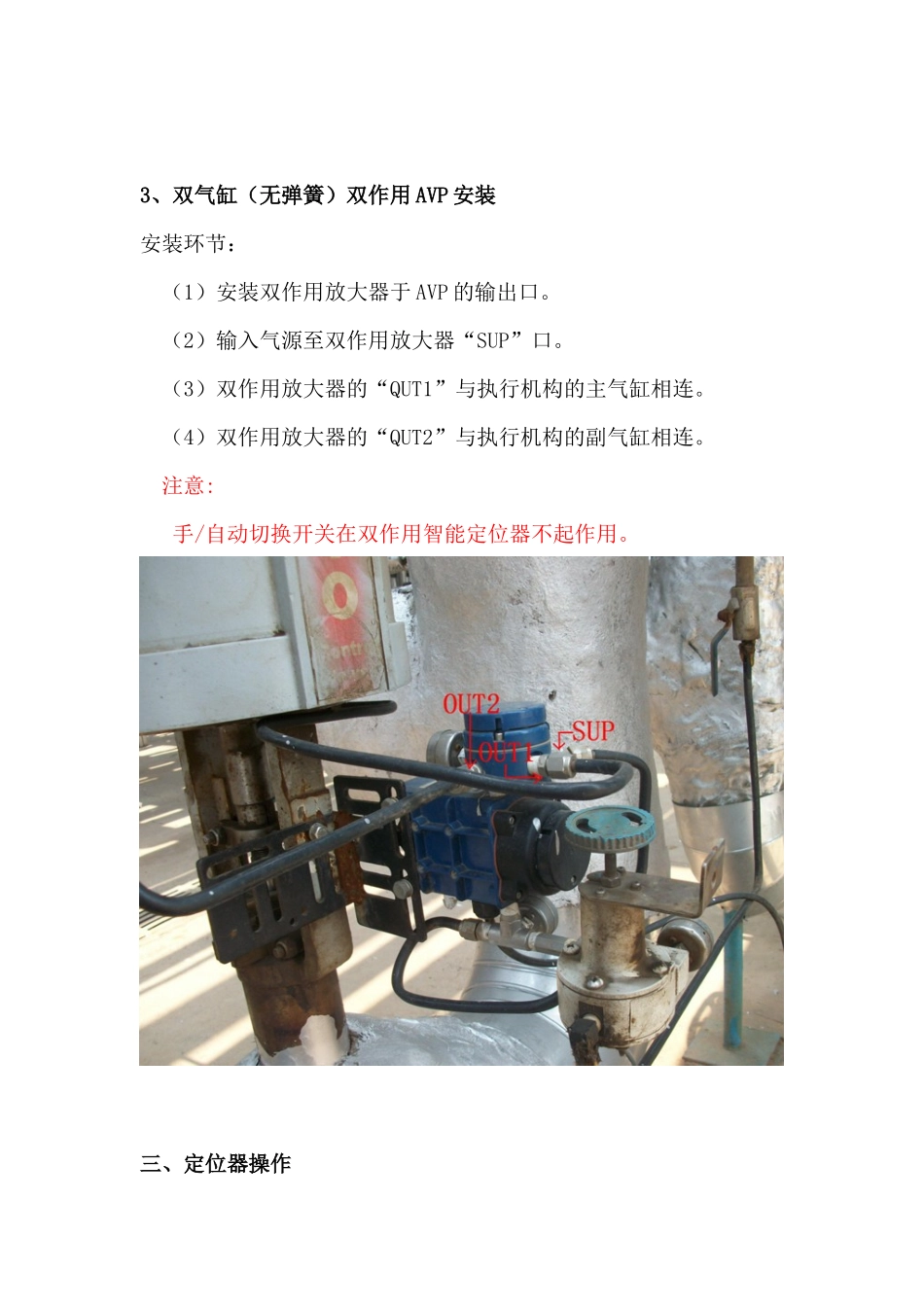

山武定位器安装及调试（建议收藏）一、山武定位器概况AVP100/102是智能型阀门定位器，能连接到调节阀的4-20mA输出回路上，全部调节有电子模板完毕，输入信号和调节阀开度之间的关系可任意设立，能容易设立分程和其它特殊的应用。AVP100/102型采用二线制4-20mA原则信号，可直接安装于现有的控制系统中。二、定位器的安装1.AVP100/102的安装AVP100/102智能定位器合用于直行程和角行程的执行机构，重量约1.7Kg。安装方式与普通定位器相似。注意：（1）装配AVP100/102时要注意，避免影响安全。（2）不要损坏丝口，如后盖螺纹和其它螺纹。根据执行机构的尺寸和形式，AVP的选型中已配备了安装板的形式。如执行机构是特殊形式，AVP也有适宜的安装支架，执行机构的校正设立已编入了AVP的程序中。通过自整定，就能校正AVP。2、安装环节（1）、先用两只内六角螺钉把安装板固定在AVP上，拧紧螺钉，并把定位器固定到调节阀执行机构上。（2）、把执行机构上的反馈销穿定位器反馈杆开孔内。（3）、反馈杆与反馈销成90度。（4）反馈杆与AVP本体用两只内六角螺栓固定。确保反馈杆旋转角最大为±20度，如超出角度，AVP不能正常工作。（5）在大执行机构上使用延长形反馈杆。（6）连接气源管，下端为进气口，上端为输出气源口（与执行机构膜头相连）。连接号气源后在将定位器内的手/自动切换螺钉用螺丝刀向左旋转至水平位，切换至手动。（7）调节过滤减压阀，使阀门开度到50%，调节反馈销位置，使反馈杆成水平（阀开度为50%），固定反馈销（这一步重要确保供气与反馈杆初始位置的对应关系），切换手/自动螺钉于自动位置。（8）在直行程的执行机构上，旋转角度为±20度；如超出角度，需延长反馈杆。3、双气缸（无弹簧）双作用AVP安装安装环节：（1）安装双作用放大器于AVP的输出口。（2）输入气源至双作用放大器“SUP”口。（3）双作用放大器的“QUT1”与执行机构的主气缸相连。（4）双作用放大器的“QUT2”与执行机构的副气缸相连。注意:手/自动切换开关在双作用智能定位器不起作用。三、定位器操作1.自整定自整定是一种特定程序，可完毕智能定位器的多个功效。AVP智能定位器安装完毕后，必须进行自整定，自整定开始时阀门会自动开关，因此在自整定前必须检查工况条件，确保阀门开关不影响工艺和人身伤害，自整定由两种方式，即：用AVP内部的自整定开关（“UP”按钮）用SFC（7.5以上版本）手操器。自整定后，被自动识别的参数有：2、零位和满度：执行机构的作用方式：输入信号的上、下限：若执行机构是反作用LRV=4mAURV=20mA若执行机构是正作用LRV=20mAURV=4mA执行机构的尺寸：执行机构的摩擦系数等。自整定后，如零位和量程为满足规定，则需手动调节零位和满度，改调节量是自整定默认行程的10%，经调节后，定位器自动存储调节后的行程。零位与满度的调节互相不影响。3、内部开关的整定操作环节：（1）调节过滤减压阀气源至执行机构的额定值，输入18mA±1mA的信号到AVP.（2）按“UP”键，保持约3秒钟，直至阀门动作，自整定开始，松开按钮。（3）阀门自动进行全开-全关来回二次，然后在大概50%开度处稍作停留，最后停留在对应输入信号（18mA）的开度位置。整个过程大概3分钟。变化输入信号后，核对阀开度，自整定完毕。（4）当自整定在进行时，若输入信号低于4mA，自整定中断，必须重新自整定。自整定完毕后，保持输入信号4mA以上最少30秒，才干把自整定参数自动保存在AVP中。（5）当自整定时间，若连接SFC手操器（注意正负极）于AVP上，按SFC手操器的ID键，就能在SFC的液晶屏上显示自整定参数。4、零位-满度调节AVP含有手动零位-满度调节的功效。当无SFC手操器时或在防爆现场不能使用手操器时，该功效是非常有效的。调节办法：按“UP”键，反馈杆向上（阀杆向上）。按“DOWN”键，反馈杆向下（阀杆向下）。5、零位调节：输入4mA信号，检查零点，若有偏差，按“UP”或“DOWN”键，使零点到适宜位置（按“UP”键，阀芯向上移动，按“DOWN”键，阀芯向下移动）。输入20mA信号，检查满度，若有偏差，按“UP”或“DOWN”键，使满度到适宜位置（按“UP”键，阀芯向上移动，按“DOWN”键，阀芯向下移动）。6...
