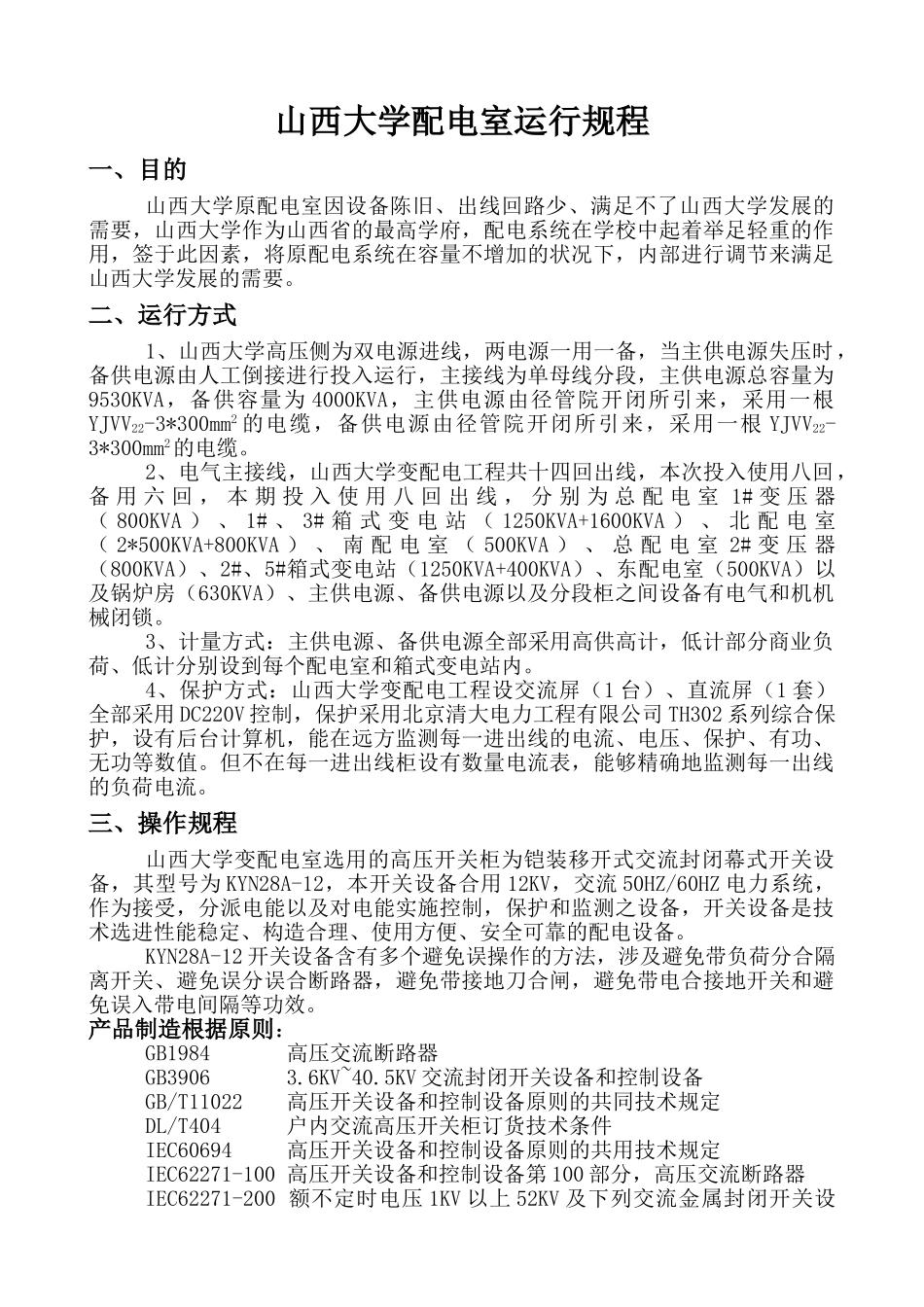

山西大学配电室运行规程一、目的山西大学原配电室因设备陈旧、出线回路少、满足不了山西大学发展的需要，山西大学作为山西省的最高学府，配电系统在学校中起着举足轻重的作用，签于此因素，将原配电系统在容量不增加的状况下，内部进行调节来满足山西大学发展的需要。二、运行方式1、山西大学高压侧为双电源进线，两电源一用一备，当主供电源失压时，备供电源由人工倒接进行投入运行，主接线为单母线分段，主供电源总容量为9530KVA，备供容量为4000KVA，主供电源由径管院开闭所引来，采用一根YJVV22-3*300mm2的电缆，备供电源由径管院开闭所引来，采用一根YJVV22-3*300mm2的电缆。2、电气主接线，山西大学变配电工程共十四回出线，本次投入使用八回，备用六回，本期投入使用八回出线，分别为总配电室1#变压器（800KVA）、1#、3#箱式变电站（1250KVA+1600KVA）、北配电室（2*500KVA+800KVA）、南配电室（500KVA）、总配电室2#变压器（800KVA）、2#、5#箱式变电站（1250KVA+400KVA）、东配电室（500KVA）以及锅炉房（630KVA）、主供电源、备供电源以及分段柜之间设备有电气和机机械闭锁。3、计量方式：主供电源、备供电源全部采用高供高计，低计部分商业负荷、低计分别设到每个配电室和箱式变电站内。4、保护方式：山西大学变配电工程设交流屏（1台）、直流屏（1套）全部采用DC220V控制，保护采用北京清大电力工程有限公司TH302系列综合保护，设有后台计算机，能在远方监测每一进出线的电流、电压、保护、有功、无功等数值。但不在每一进出线柜设有数量电流表，能够精确地监测每一出线的负荷电流。三、操作规程山西大学变配电室选用的高压开关柜为铠装移开式交流封闭幕式开关设备，其型号为KYN28A-12，本开关设备合用12KV，交流50HZ/60HZ电力系统，作为接受，分派电能以及对电能实施控制，保护和监测之设备，开关设备是技术选进性能稳定、构造合理、使用方便、安全可靠的配电设备。KYN28A-12开关设备含有多个避免误操作的方法，涉及避免带负荷分合隔离开关、避免误分误合断路器，避免带接地刀合闸，避免带电合接地开关和避免误入带电间隔等功效。产品制造根据原则：GB1984高压交流断路器GB39063.6KV~40.5KV交流封闭开关设备和控制设备GB/T11022高压开关设备和控制设备原则的共同技术规定DL/T404户内交流高压开关柜订货技术条件IEC60694高压开关设备和控制设备原则的共用技术规定IEC62271-100高压开关设备和控制设备第100部分，高压交流断路器IEC62271-200额不定时电压1KV以上52KV及下列交流金属封闭开关设备和控制设备正常和特殊使用条件：正常使用条件：1）环境温度：最高温度+40℃；最低温度-15℃。2）环境温度条件以下：在24h内测清的相对湿度的平均值不超出95%，月相对湿度平均值不超出90%；在24h内测清的水蒸气压力的平均值不超出2.2KPa，月水蒸气压力平均值不超出1.8KPa。3）海拔不超出1000m；4）来自开关设备和控制设备外部的振动或地震是能够无视的。5）在二次系统中感应的电磁干扰的幅值不超出1.6KV。特殊使用条件：为避免凝露现象，开关设备设有加热器。KYN28A-12开关设备构造：构造简述：开关设备由柜体和可移开部件（俗称手车）两大部分构成，要民体用金属隔板分成多个功效隔室，如母线室、断路器室、电缆室和继电器仪表室等。开关设备的可移开部件可配备真空断路器手车、电压互感器手车、避雷器手车、隔离手车和熔断器手车等。KYN28A-12开关设备为离墙、双排面对面安装，提高了开关设备的安全性和灵活性、减少了占地面积。开关设备的外壳选用进口敷铝锌薄钢板，经CNC机床加工，并采用多重折边工艺，整个柜体含有高精度和很强的抗腐与抗氧性能，并且由于采用多重折边工艺，使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式构造，用拉铆螺母和高强度的螺栓连接而成。手车骨架有杉薄钢板经CNC加工后组装而成，手车与柜体的配合精度高，机械联锁安全、可靠、灵活，同规格手车能够自由交换，手车在柜内有断开/实验位置和工作位置，每一位置都分别有定位装置，以确保联锁可靠，多个手车均采用丝杆推动、退出、操作轻便、灵活，适全值班人员操作。当...
