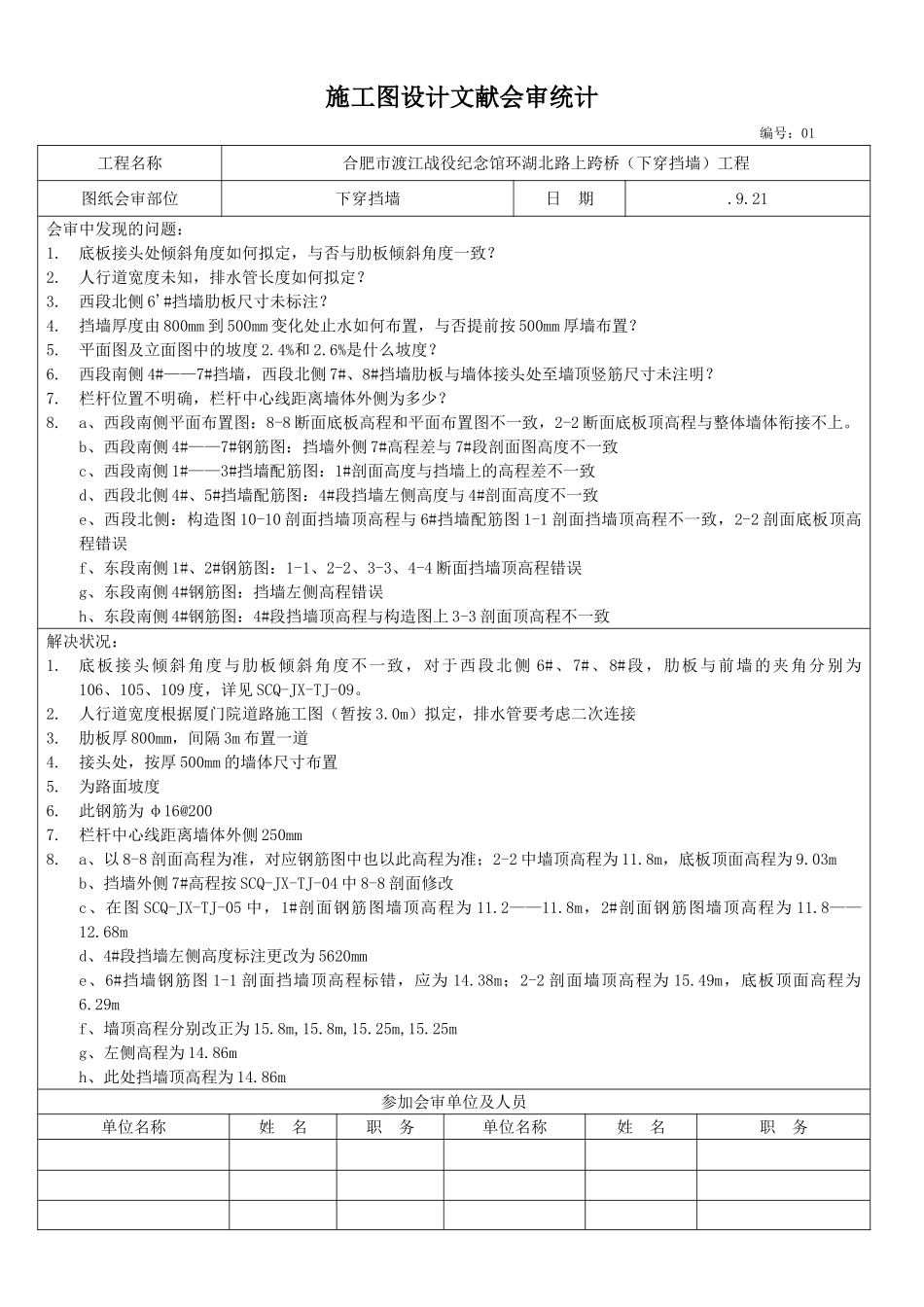

施工图设计文献会审统计编号：01工程名称合肥市渡江战役纪念馆环湖北路上跨桥（下穿挡墙）工程图纸会审部位下穿挡墙日期.9.21会审中发现的问题：1.底板接头处倾斜角度如何拟定，与否与肋板倾斜角度一致？2.人行道宽度未知，排水管长度如何拟定？3.西段北侧6'#挡墙肋板尺寸未标注？4.挡墙厚度由800mm到500mm变化处止水如何布置，与否提前按500mm厚墙布置？5.平面图及立面图中的坡度2.4%和2.6%是什么坡度？6.西段南侧4#——7#挡墙，西段北侧7#、8#挡墙肋板与墙体接头处至墙顶竖筋尺寸未注明？7.栏杆位置不明确，栏杆中心线距离墙体外侧为多少？8.a、西段南侧平面布置图：8-8断面底板高程和平面布置图不一致，2-2断面底板顶高程与整体墙体衔接不上。b、西段南侧4#——7#钢筋图：挡墙外侧7#高程差与7#段剖面图高度不一致c、西段南侧1#——3#挡墙配筋图：1#剖面高度与挡墙上的高程差不一致d、西段北侧4#、5#挡墙配筋图：4#段挡墙左侧高度与4#剖面高度不一致e、西段北侧：构造图10-10剖面挡墙顶高程与6#挡墙配筋图1-1剖面挡墙顶高程不一致，2-2剖面底板顶高程错误f、东段南侧1#、2#钢筋图：1-1、2-2、3-3、4-4断面挡墙顶高程错误g、东段南侧4#钢筋图：挡墙左侧高程错误h、东段南侧4#钢筋图：4#段挡墙顶高程与构造图上3-3剖面顶高程不一致解决状况：1.底板接头倾斜角度与肋板倾斜角度不一致，对于西段北侧6#、7#、8#段，肋板与前墙的夹角分别为106、105、109度，详见SCQ-JX-TJ-09。2.人行道宽度根据厦门院道路施工图（暂按3.0m）拟定，排水管要考虑二次连接3.肋板厚800mm，间隔3m布置一道4.接头处，按厚500mm的墙体尺寸布置5.为路面坡度6.此钢筋为φ16@2007.栏杆中心线距离墙体外侧250mm8.a、以8-8剖面高程为准，对应钢筋图中也以此高程为准；2-2中墙顶高程为11.8m，底板顶面高程为9.03mb、挡墙外侧7#高程按SCQ-JX-TJ-04中8-8剖面修改c、在图SCQ-JX-TJ-05中，1#剖面钢筋图墙顶高程为11.2——11.8m，2#剖面钢筋图墙顶高程为11.8——12.68md、4#段挡墙左侧高度标注更改为5620mme、6#挡墙钢筋图1-1剖面挡墙顶高程标错，应为14.38m；2-2剖面墙顶高程为15.49m，底板顶面高程为6.29mf、墙顶高程分别改正为15.8m,15.8m,15.25m,15.25mg、左侧高程为14.86mh、此处挡墙顶高程为14.86m参加会审单位及人员单位名称姓名职务单位名称姓名职务填表人：
