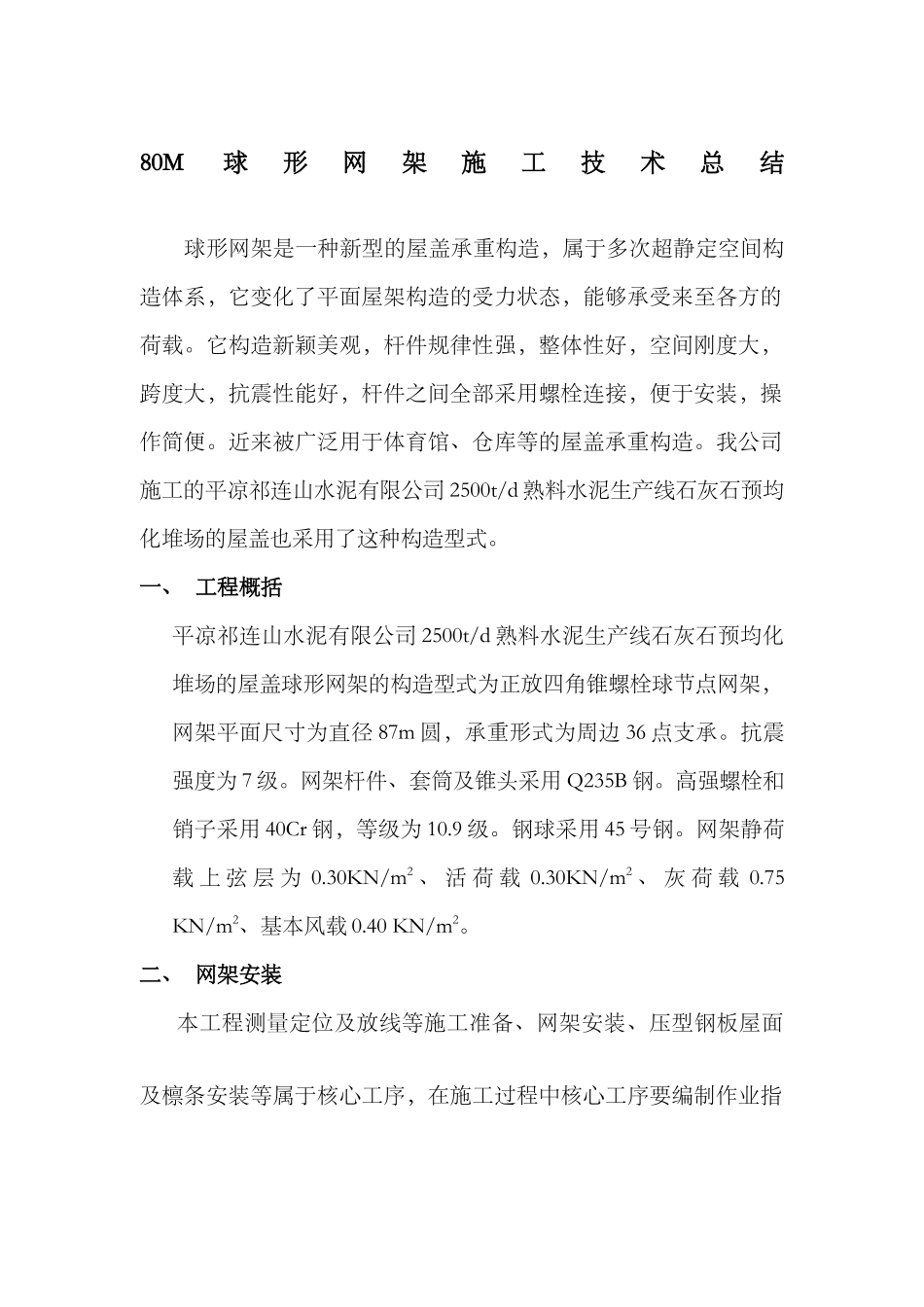

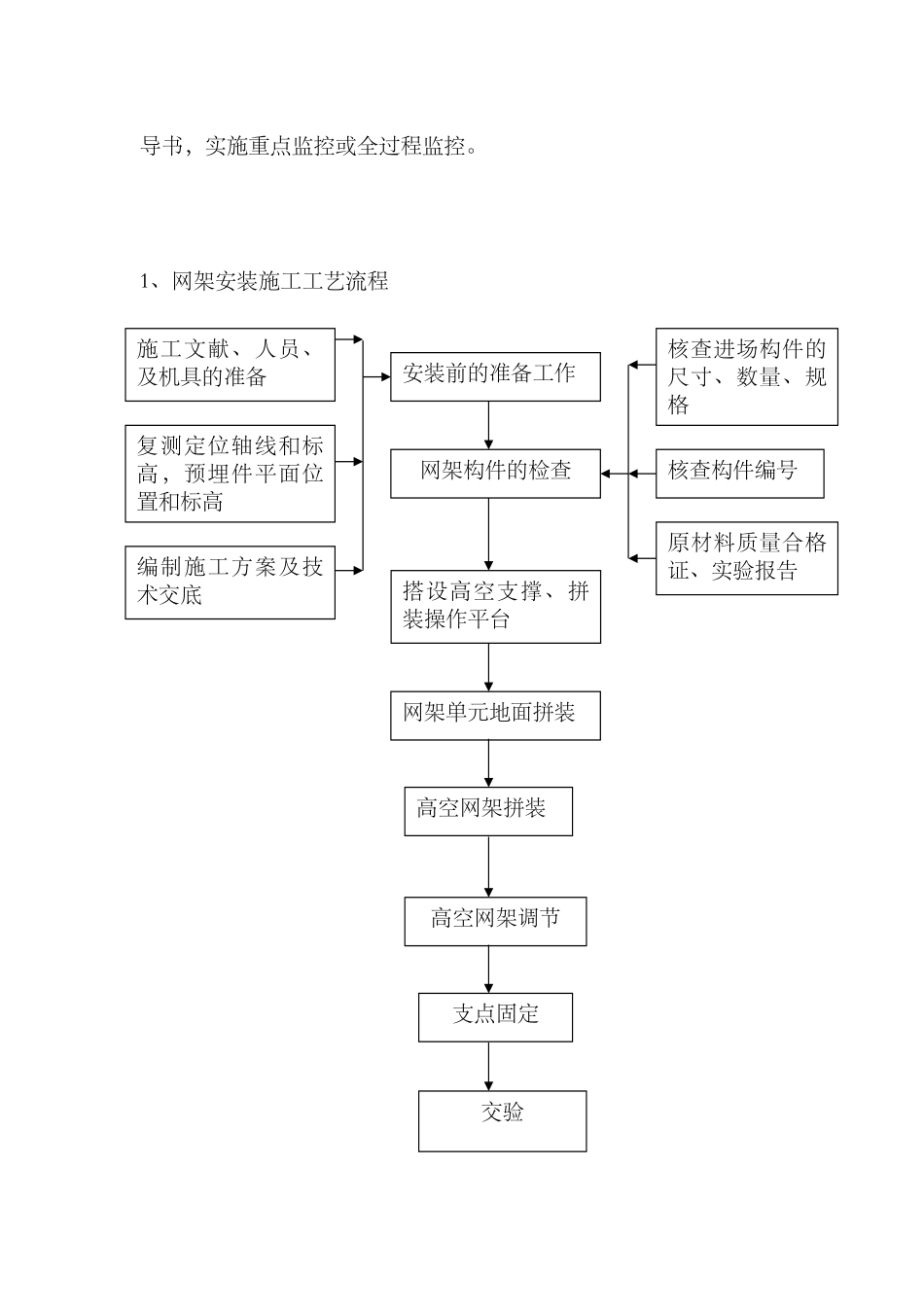

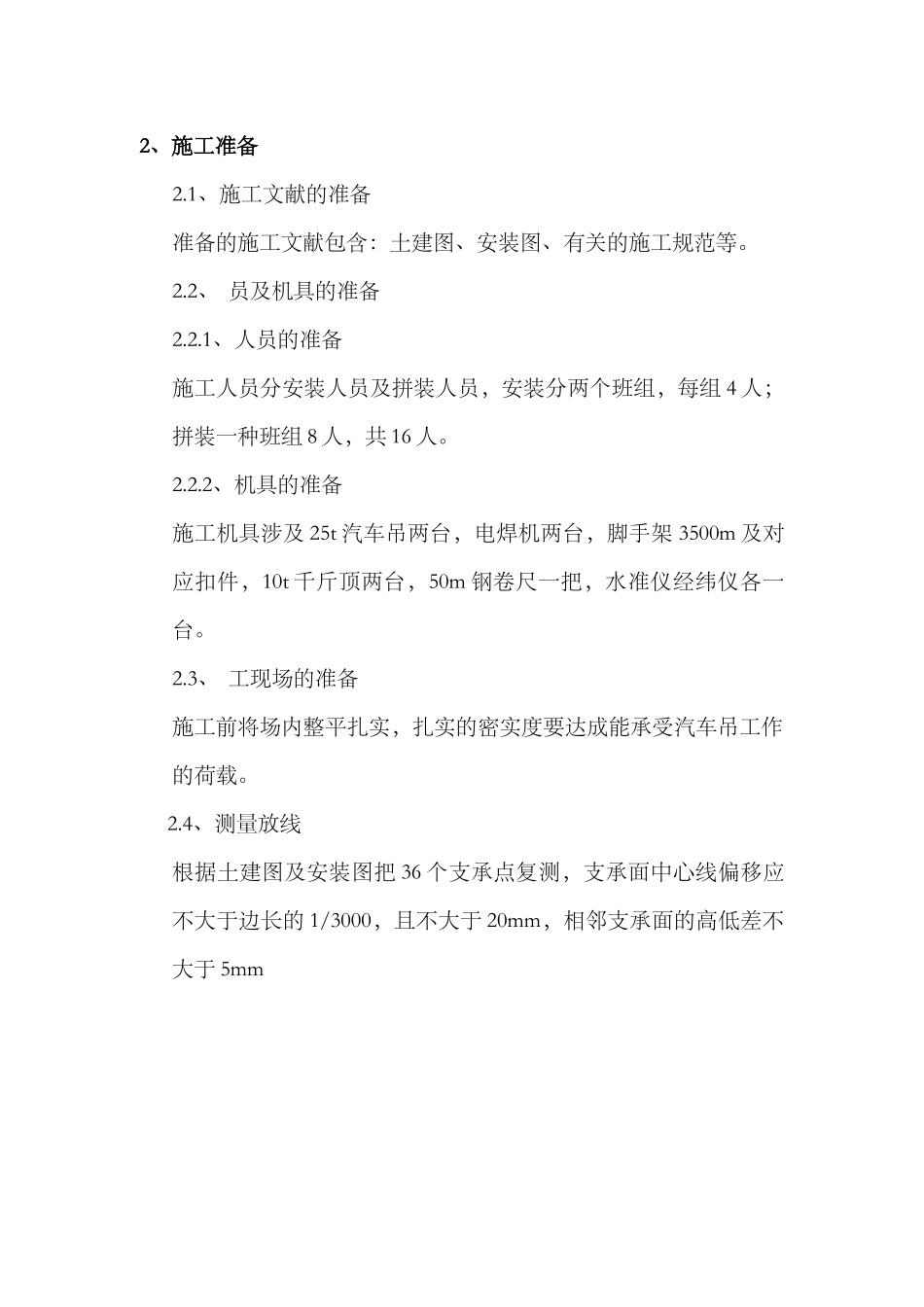

80M球形网架施工技术总结球形网架是一种新型的屋盖承重构造，属于多次超静定空间构造体系，它变化了平面屋架构造的受力状态，能够承受来至各方的荷载。它构造新颖美观，杆件规律性强，整体性好，空间刚度大，跨度大，抗震性能好，杆件之间全部采用螺栓连接，便于安装，操作简便。近来被广泛用于体育馆、仓库等的屋盖承重构造。我公司施工的平凉祁连山水泥有限公司2500t/d熟料水泥生产线石灰石预均化堆场的屋盖也采用了这种构造型式。一、工程概括平凉祁连山水泥有限公司2500t/d熟料水泥生产线石灰石预均化堆场的屋盖球形网架的构造型式为正放四角锥螺栓球节点网架，网架平面尺寸为直径87m圆，承重形式为周边36点支承。抗震强度为7级。网架杆件、套筒及锥头采用Q235B钢。高强螺栓和销子采用40Cr钢，等级为10.9级。钢球采用45号钢。网架静荷载上弦层为0.30KN/m2、活荷载0.30KN/m2、灰荷载0.75KN/m2、基本风载0.40KN/m2。二、网架安装本工程测量定位及放线等施工准备、网架安装、压型钢板屋面及檩条安装等属于核心工序，在施工过程中核心工序要编制作业指导书，实施重点监控或全过程监控。1、网架安装施工工艺流程安装前的准备工作施工文献、人员、及机具的准备复测定位轴线和标高，预埋件平面位置和标高编制施工方案及技术交底网架构件的检查核查进场构件的尺寸、数量、规格核查构件编号原材料质量合格证、实验报告搭设高空支撑、拼装操作平台网架单元地面拼装高空网架拼装高空网架调节支点固定交验2、施工准备2.1、施工文献的准备准备的施工文献包含：土建图、安装图、有关的施工规范等。2.2、员及机具的准备2.2.1、人员的准备施工人员分安装人员及拼装人员，安装分两个班组，每组4人；拼装一种班组8人，共16人。2.2.2、机具的准备施工机具涉及25t汽车吊两台，电焊机两台，脚手架3500m及对应扣件，10t千斤顶两台，50m钢卷尺一把，水准仪经纬仪各一台。2.3、工现场的准备施工前将场内整平扎实，扎实的密实度要达成能承受汽车吊工作的荷载。2.4、测量放线根据土建图及安装图把36个支承点复测，支承面中心线偏移应不大于边长的1/3000，且不大于20mm，相邻支承面的高低差不大于5mm由于网架底部平面尺寸为直径87m圆，无法直接测量36个支承点预埋件与否在87m圆周线上，并且与否等份，我们采用弦长测量办法并和标高测量结合进行复测。2.5、网架构件的检查由于条件的限制网架构件委托外单位生产，当构件达成现场时对构件进行认真的检查，涉及杆件(上弦、下弦、腹杆)、连接球螺栓等，杆件误差为±1mm，锥头与杆件的垂直度0.5％r。检查完后按品种分类堆放。2.6、搭设高空支撑、拼装操作平台搭设高空支撑、拼装操作平台时采用脚手架沿着圈梁内周边搭设脚手架采用框式脚手架，立杆宽度为1.2～1.8m，横向为1.5～2.0m，搭设高度与圈梁顶标高齐平，并满铺跳板。3、网架安装网架安装采用分块安装法，就是将网架沿纵向方向分割成单元在地面拼装，在由起重机吊装至设计位置，然后再拼装成整体这种办法的优点是大部分的拼装工作在地面进行，避免过多的高空作业，有助于提高工程质量。3.1、网架的拼装网架组装以三个支承点为一种组装流程，顺长度方向由一端向另一端推动安装，每个组装流程先下弦，由端支座向中间组装并在中间合拢，使其形成一种平面，然后由中间向两端组装腹杆及上弦，组装时按杆件编号使上弦形成设计的坡面。每个组装流程完毕后，移动支架迈进二个柱距进行下一种组装流程作业。拼装时从一种支点开始沿圈梁拼装，拼装好后放至圈梁旁,便于吊装。3.2、网架安装3.2.1网架安装网架安装最核心的是第一圈，第一圈安装的好坏直接关系到网架能否安装成功。首先选择一种支承点为安装起点，从该点开始向两边同时安装到最后重叠。由于必须考虑第一圈拼装时最后合拢规定，在安装过程中要不停检查36个支承点安装的实际尺寸，并不停进行修正。将一种拼好的块运用吊车调到设计点，将网架支承面的轴线与埋件轴线对好，在沿着支承面的四周焊上几个挡块，避免网架移动在网架每个块的上弦杆件的中间设一种支承点用脚手架和拼装操作平台连接支撑住，在吊装下直到一圈安装完。在安装过程中由于多个误差造成有...
