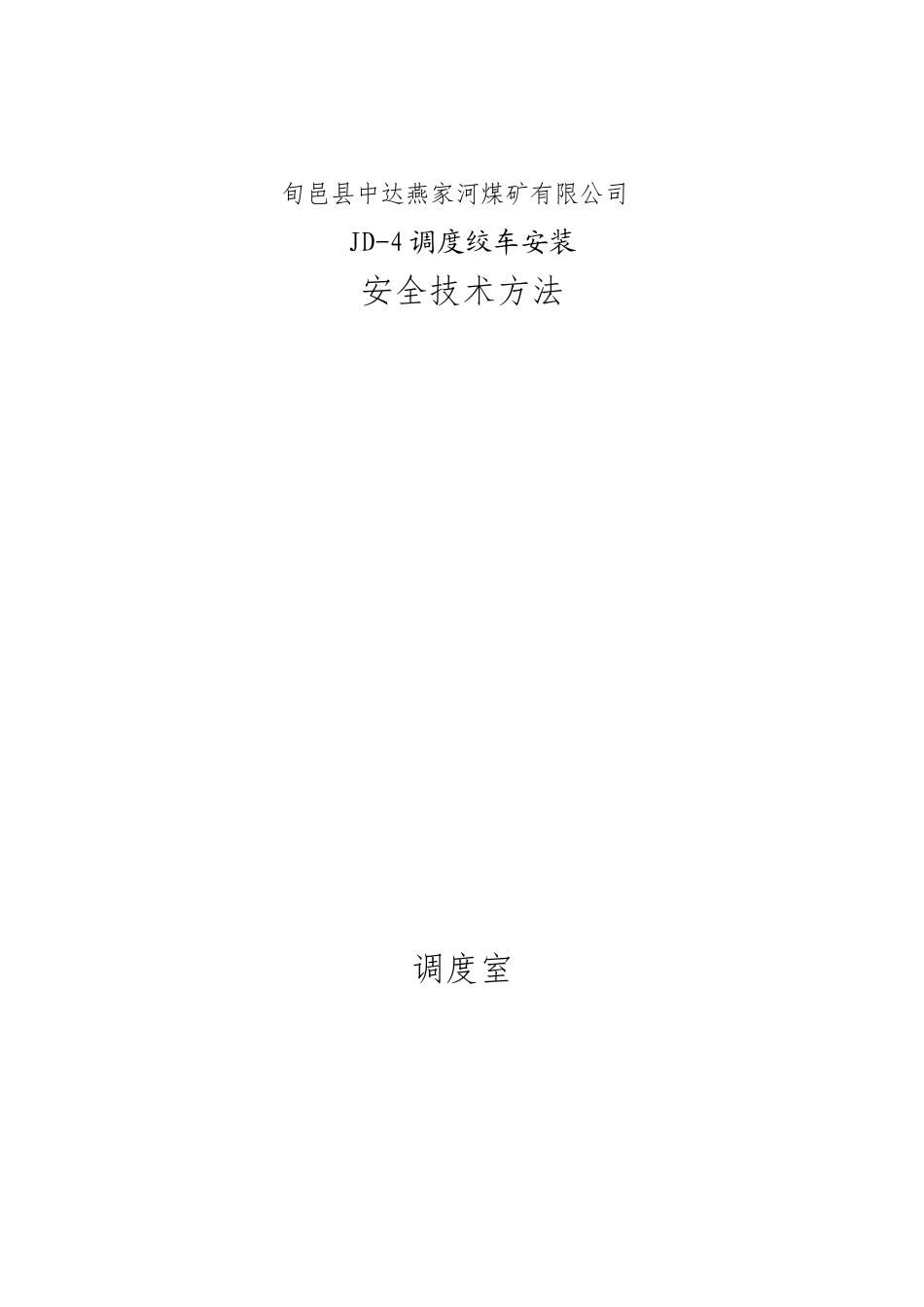

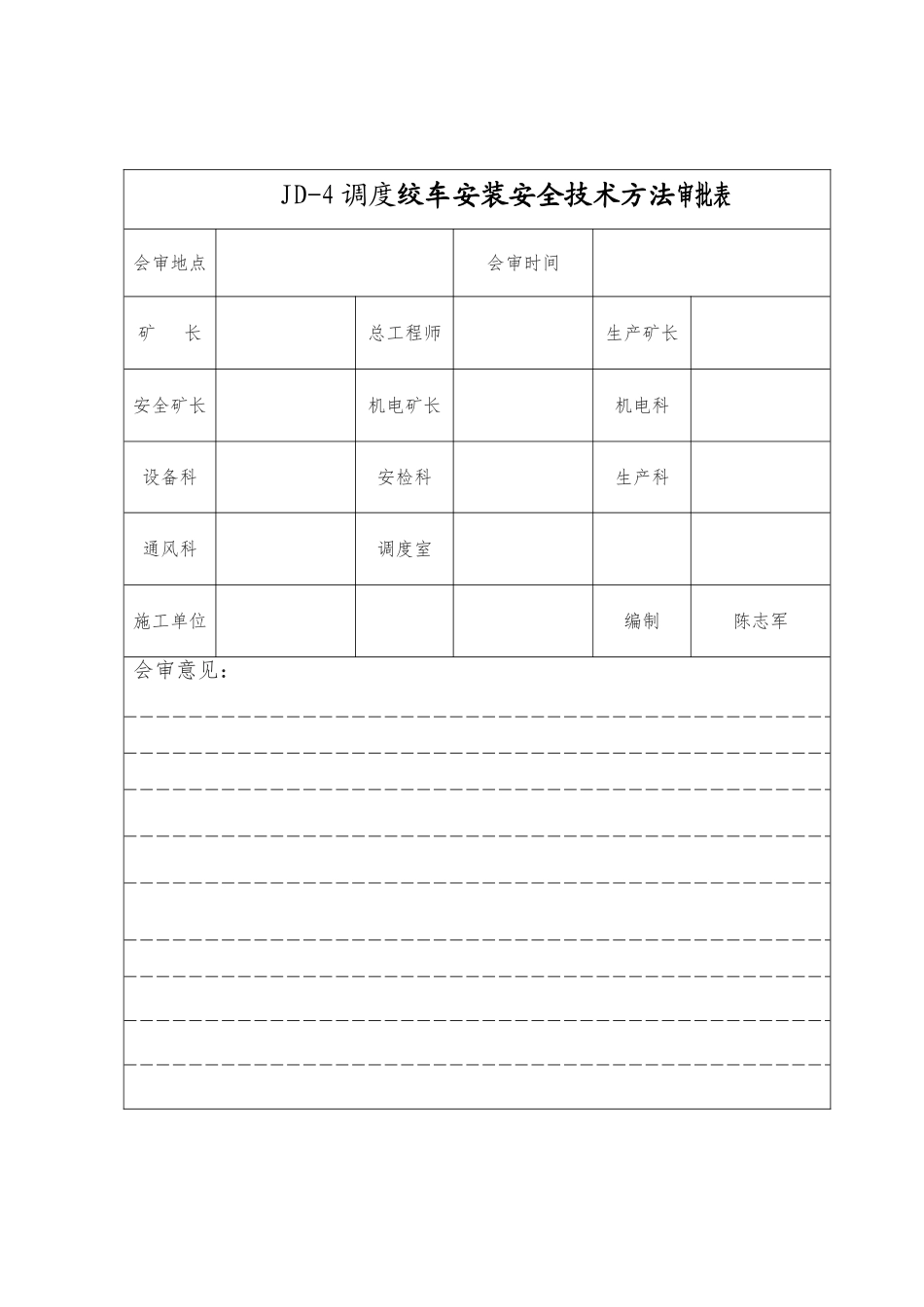

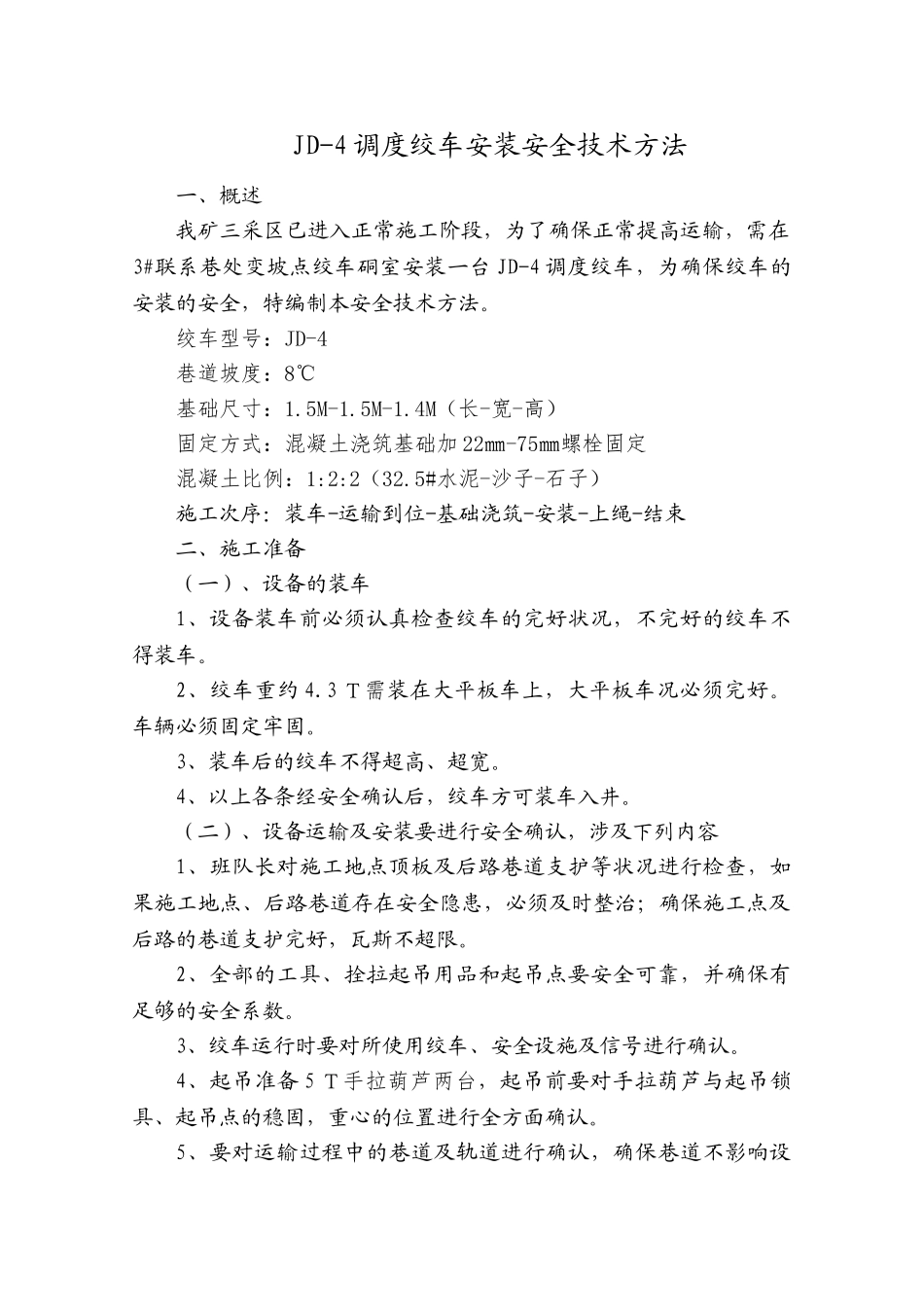

旬邑县中达燕家河煤矿有限公司JD-4调度绞车安装安全技术方法调度室JD-4调度绞车安装安全技术方法审批表会审地点会审时间矿长总工程师生产矿长安全矿长机电矿长机电科设备科安检科生产科通风科调度室施工单位编制陈志军会审意见：JD-4调度绞车安装安全技术方法一、概述我矿三采区已进入正常施工阶段，为了确保正常提高运输，需在3#联系巷处变坡点绞车硐室安装一台JD-4调度绞车，为确保绞车的安装的安全，特编制本安全技术方法。绞车型号：JD-4巷道坡度：8℃基础尺寸：1.5M-1.5M-1.4M（长-宽-高）固定方式：混凝土浇筑基础加22㎜-75㎜螺栓固定混凝土比例：1:2:2（32.5#水泥-沙子-石子）施工次序：装车-运输到位-基础浇筑-安装-上绳-结束二、施工准备（一）、设备的装车1、设备装车前必须认真检查绞车的完好状况，不完好的绞车不得装车。2、绞车重约4.3Ｔ需装在大平板车上，大平板车况必须完好。车辆必须固定牢固。3、装车后的绞车不得超高、超宽。4、以上各条经安全确认后，绞车方可装车入井。（二）、设备运输及安装要进行安全确认，涉及下列内容1、班队长对施工地点顶板及后路巷道支护等状况进行检查，如果施工地点、后路巷道存在安全隐患，必须及时整治；确保施工点及后路的巷道支护完好，瓦斯不超限。2、全部的工具、拴拉起吊用品和起吊点要安全可靠，并确保有足够的安全系数。3、绞车运行时要对所使用绞车、安全设施及信号进行确认。4、起吊准备5Ｔ手拉葫芦两台，起吊前要对手拉葫芦与起吊锁具、起吊点的稳固，重心的位置进行全方面确认。5、要对运输过程中的巷道及轨道进行确认，确保巷道不影响设备运输，轨道铺设质量符合规定。施工次序：装车-运输到位-基础浇筑-安装-上绳-结束三、绞车的安装1、首先，由测量放线拟定绞车的安装位置，使绞车滚筒中心线与上仓斜巷内铺设的轨道中心线相对应，然后开始挖绞车基础。2、绞车基础必须使用混凝土浇灌，基础面高于轨面100mm。3、施工前要在需安装绞车的上方顶板上打设2根起吊锚杆进行加固解决，每根锚杆拉力不不大于50KN，用于起吊绞车，严禁在支护锚杆（索）上起吊重物。4、绞车安装地点必须满足设备安装、检修、便于操作，距巷帮不不大于500mm,该绞车滚筒垂直面对轨道。5、绞车固定：固定方式采用混凝土浇灌基础，地脚螺栓固定，地脚螺栓的规定：数量8根（使用22#锚杆或螺纹钢，底部制作200mm倒钩）。固定螺栓要紧固、牢固可靠。6、绞车后方必须安装保险绳（地锚），生根地锚打在岩石地板上，深度不不大于mm，保险绳用不少于6副卡子固定，固定要牢固，并定时检修检查。7、绞车制动闸的闸带必须完整无断裂，磨损余厚不得不大于4mm，闸轮磨损不得不不大于2mm，表面光洁平滑，无明显沟痕，无油物。各部件螺栓、销、轴、拉杆螺栓及螺帽、限位螺栓等完整洁全，无弯曲变形。8、钢丝绳规定无弯折、硬伤、无打结、无严重锈蚀，断丝不超限，在滚筒上钢丝绳固定要牢固，钢丝绳在滚筒上的固定不少于2副卡子，且有防松垫圈，在滚筒上的绳绕应整洁，无严重咬绳、爬绳现象、缠绕绳长不得超出规定容绳量，绳径符合规定，松绳至终点，滚筒上余绳不得少于5圈，并连接牢固，有可靠的护绳板。9、勾头必须用不少于5道的卡子卡紧，保险绳用不少于3道卡子卡紧，绳鼻内有护绳皮，保险绳长度要和挂车数量相适应，不适宜过长，并且要挂在最后一辆车的车尾上，勾头及保险绳必须班班检查，发现卡子松动，必须紧固好后方可使用绞车。四、安全注意事项1、进行设备安装时，施工安全负责人为队长张立科与当班跟班队长，明确责任，具体到人。2、全部施工人员必须熟悉方法，佩戴好工具及个人劳保用品，施工中听从施工负责人和安全负责人统一安排。3、全部施工人员，上班前严禁喝酒；工作时要精力集中。4、施工前班队长对施工现场进行确认，确认后方可进入施工现场，以确保施工人员的安全。5、卸车前必须把平板车两头用道木成“+”字摆放，将车掩实，避免卸大件时车辆移动。6、起吊绞车前，必须认真检查起吊点；确保支护完好，起吊点牢固，认真检查起吊索具（起吊链、绳套和手拉葫芦必须完好，无伤痕和锈蚀现象）确保起吊工具的安全使用。7、使用手拉葫芦起吊重物时，...
