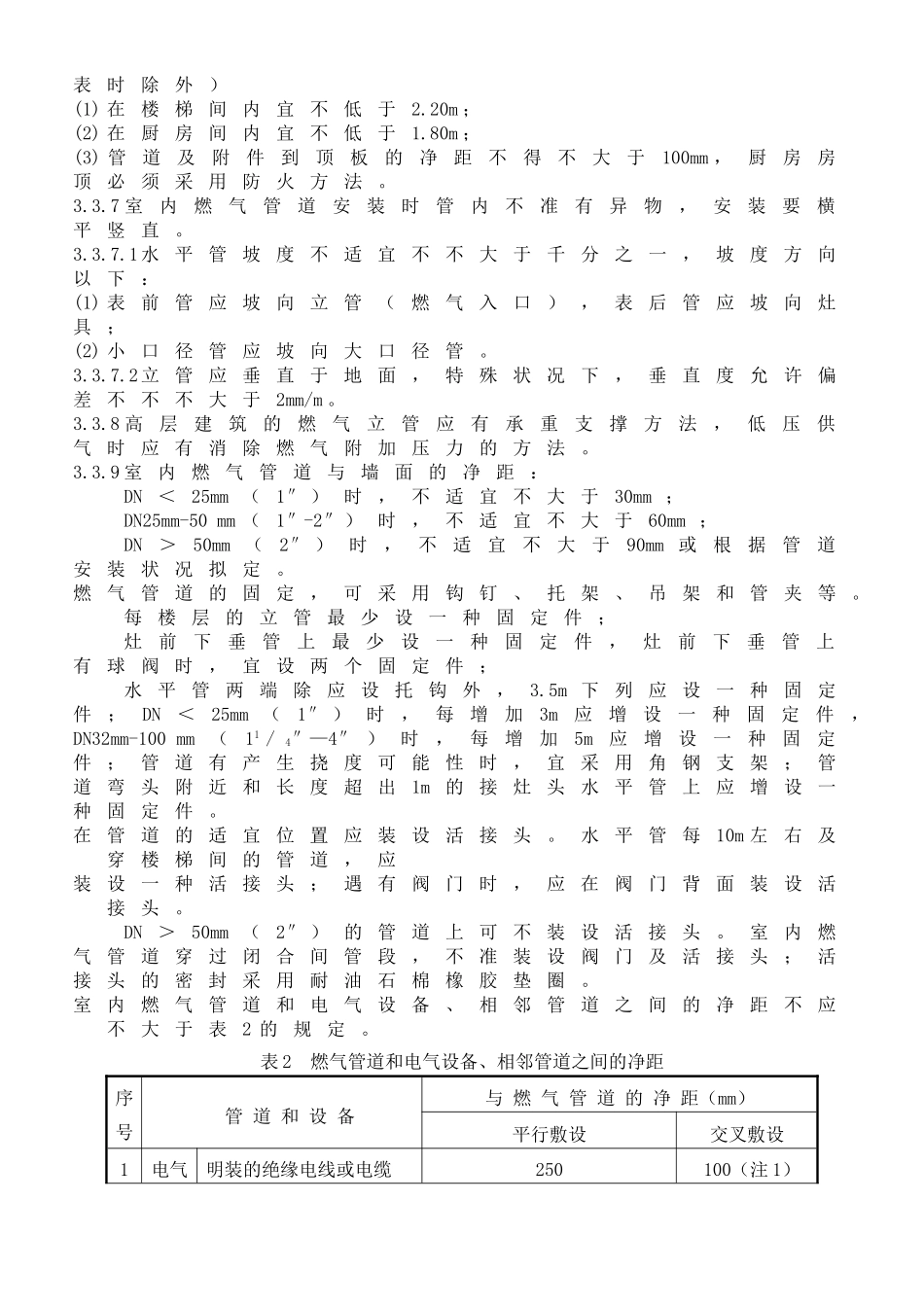

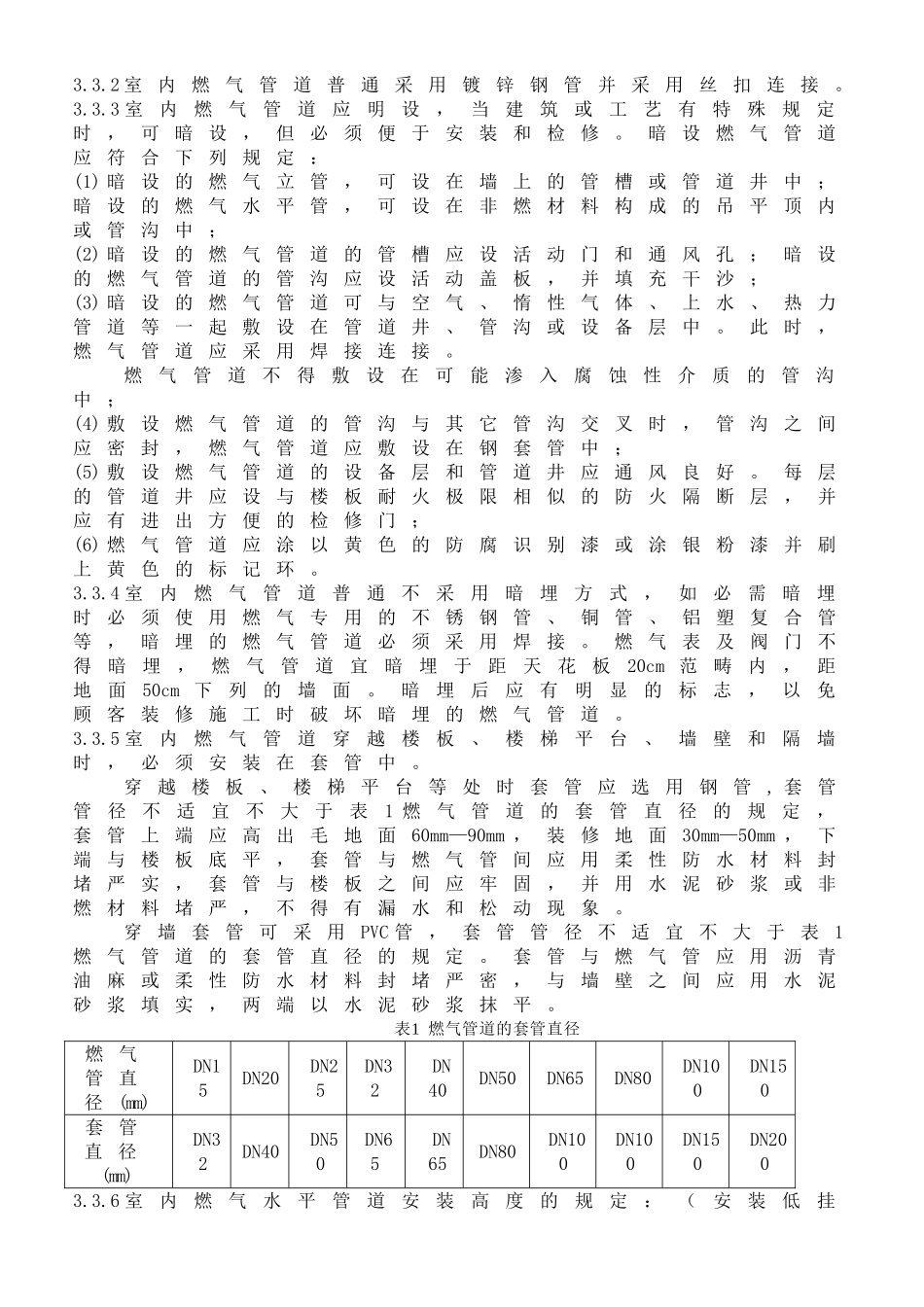

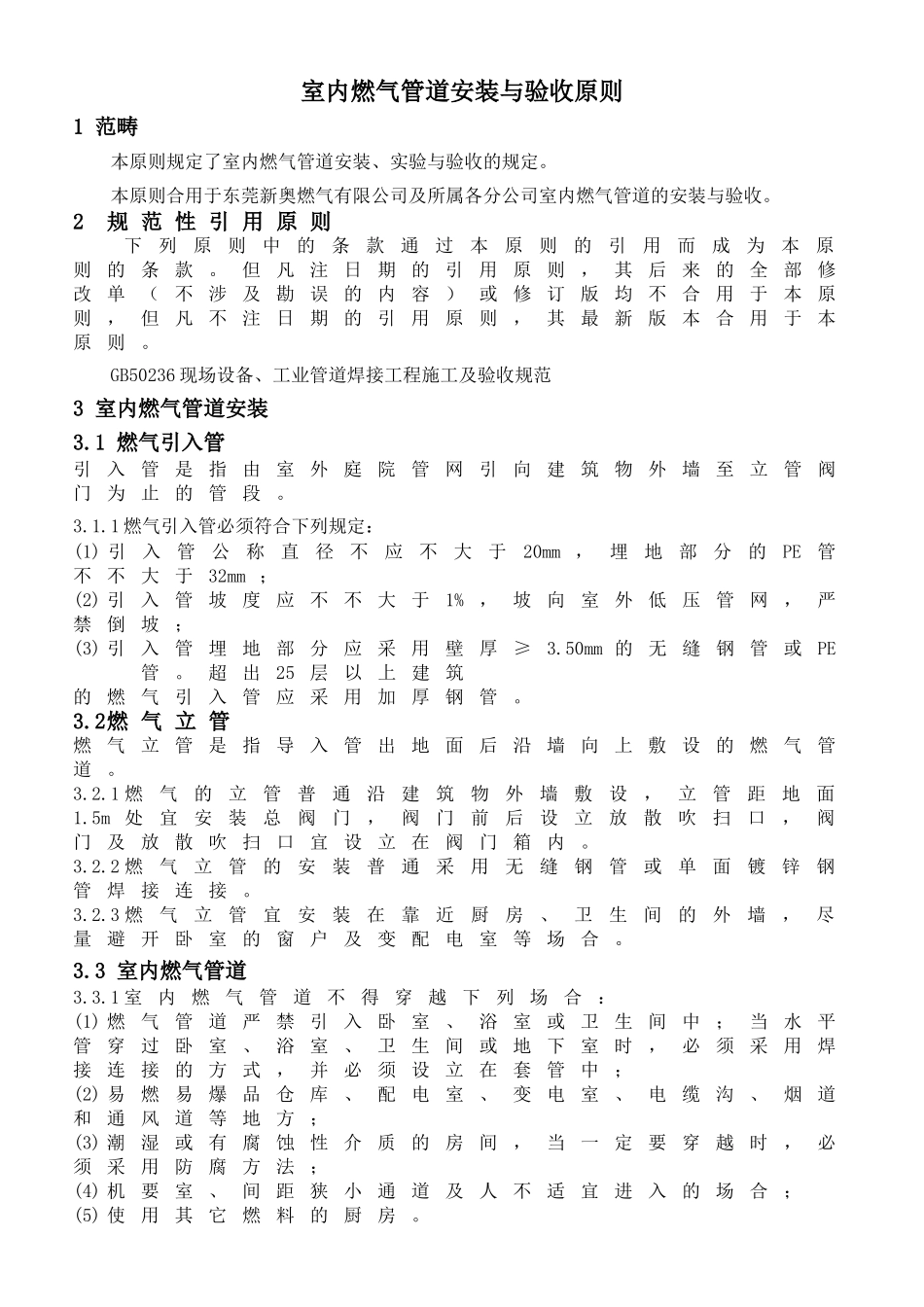

室内燃气管道安装与验收原则1范畴本原则规定了室内燃气管道安装、实验与验收的规定。本原则合用于东莞新奥燃气有限公司及所属各分公司室内燃气管道的安装与验收。2规范性引用原则下列原则中的条款通过本原则的引用而成为本原则的条款。但凡注日期的引用原则，其后来的全部修改单（不涉及勘误的内容）或修订版均不合用于本原则，但凡不注日期的引用原则，其最新版本合用于本原则。GB50236现场设备、工业管道焊接工程施工及验收规范3室内燃气管道安装3.1燃气引入管引入管是指由室外庭院管网引向建筑物外墙至立管阀门为止的管段。3.1.1燃气引入管必须符合下列规定：(1)引入管公称直径不应不大于20mm，埋地部分的PE管不不大于32mm；(2)引入管坡度应不不大于1%，坡向室外低压管网，严禁倒坡；(3)引入管埋地部分应采用壁厚≥3.50mm的无缝钢管或PE管。超出25层以上建筑的燃气引入管应采用加厚钢管。3.2燃气立管燃气立管是指导入管出地面后沿墙向上敷设的燃气管道。3.2.1燃气的立管普通沿建筑物外墙敷设，立管距地面1.5m处宜安装总阀门，阀门前后设立放散吹扫口，阀门及放散吹扫口宜设立在阀门箱内。3.2.2燃气立管的安装普通采用无缝钢管或单面镀锌钢管焊接连接。3.2.3燃气立管宜安装在靠近厨房、卫生间的外墙，尽量避开卧室的窗户及变配电室等场合。3.3室内燃气管道3.3.1室内燃气管道不得穿越下列场合：(1)燃气管道严禁引入卧室、浴室或卫生间中；当水平管穿过卧室、浴室、卫生间或地下室时，必须采用焊接连接的方式，并必须设立在套管中；(2)易燃易爆品仓库、配电室、变电室、电缆沟、烟道和通风道等地方；(3)潮湿或有腐蚀性介质的房间，当一定要穿越时，必须采用防腐方法；(4)机要室、间距狭小通道及人不适宜进入的场合；(5)使用其它燃料的厨房。3.3.2室内燃气管道普通采用镀锌钢管并采用丝扣连接。3.3.3室内燃气管道应明设，当建筑或工艺有特殊规定时，可暗设，但必须便于安装和检修。暗设燃气管道应符合下列规定：(1)暗设的燃气立管，可设在墙上的管槽或管道井中；暗设的燃气水平管，可设在非燃材料构成的吊平顶内或管沟中；(2)暗设的燃气管道的管槽应设活动门和通风孔；暗设的燃气管道的管沟应设活动盖板，并填充干沙；(3)暗设的燃气管道可与空气、惰性气体、上水、热力管道等一起敷设在管道井、管沟或设备层中。此时，燃气管道应采用焊接连接。燃气管道不得敷设在可能渗入腐蚀性介质的管沟中；(4)敷设燃气管道的管沟与其它管沟交叉时，管沟之间应密封，燃气管道应敷设在钢套管中；(5)敷设燃气管道的设备层和管道井应通风良好。每层的管道井应设与楼板耐火极限相似的防火隔断层，并应有进出方便的检修门；(6)燃气管道应涂以黄色的防腐识别漆或涂银粉漆并刷上黄色的标记环。3.3.4室内燃气管道普通不采用暗埋方式，如必需暗埋时必须使用燃气专用的不锈钢管、铜管、铝塑复合管等，暗埋的燃气管道必须采用焊接。燃气表及阀门不得暗埋，燃气管道宜暗埋于距天花板20cm范畴内，距地面50cm下列的墙面。暗埋后应有明显的标志，以免顾客装修施工时破坏暗埋的燃气管道。3.3.5室内燃气管道穿越楼板、楼梯平台、墙壁和隔墙时，必须安装在套管中。穿越楼板、楼梯平台等处时套管应选用钢管,套管管径不适宜不大于表1燃气管道的套管直径的规定，套管上端应高出毛地面60mm—90mm，装修地面30mm—50mm，下端与楼板底平，套管与燃气管间应用柔性防水材料封堵严实，套管与楼板之间应牢固，并用水泥砂浆或非燃材料堵严，不得有漏水和松动现象。穿墙套管可采用PVC管，套管管径不适宜不大于表1燃气管道的套管直径的规定。套管与燃气管应用沥青油麻或柔性防水材料封堵严密，与墙壁之间应用水泥砂浆填实，两端以水泥砂浆抹平。表1燃气管道的套管直径燃气管直径(mm)DN15DN20DN25DN32DN40DN50DN65DN80DN100DN150套管直径(mm)DN32DN40DN50DN65DN65DN80DN100DN100DN150DN2003.3.6室内燃气水平管道安装高度的规定：（安装低挂表时除外）(1)在楼梯间内宜不低于2.20m；(2)在厨房间内宜不低于1.80m；(3)管道及附件到顶板的净距不得不大于100mm，厨房房顶必须采用防火方法。3.3.7室内燃气管道安装时管内不准有异物，安装...
