2025年高支模监测办法VIP专享VIP免费

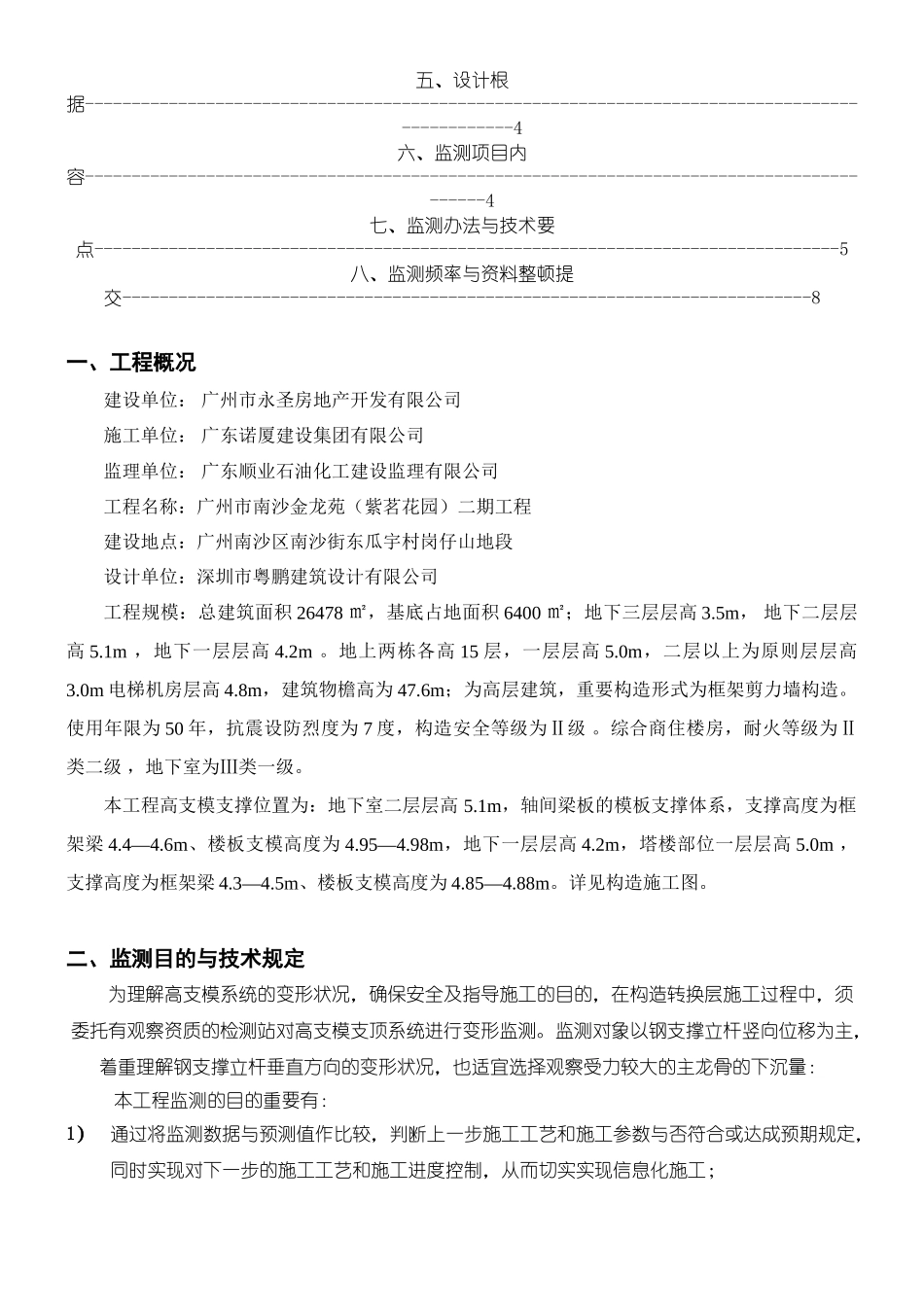

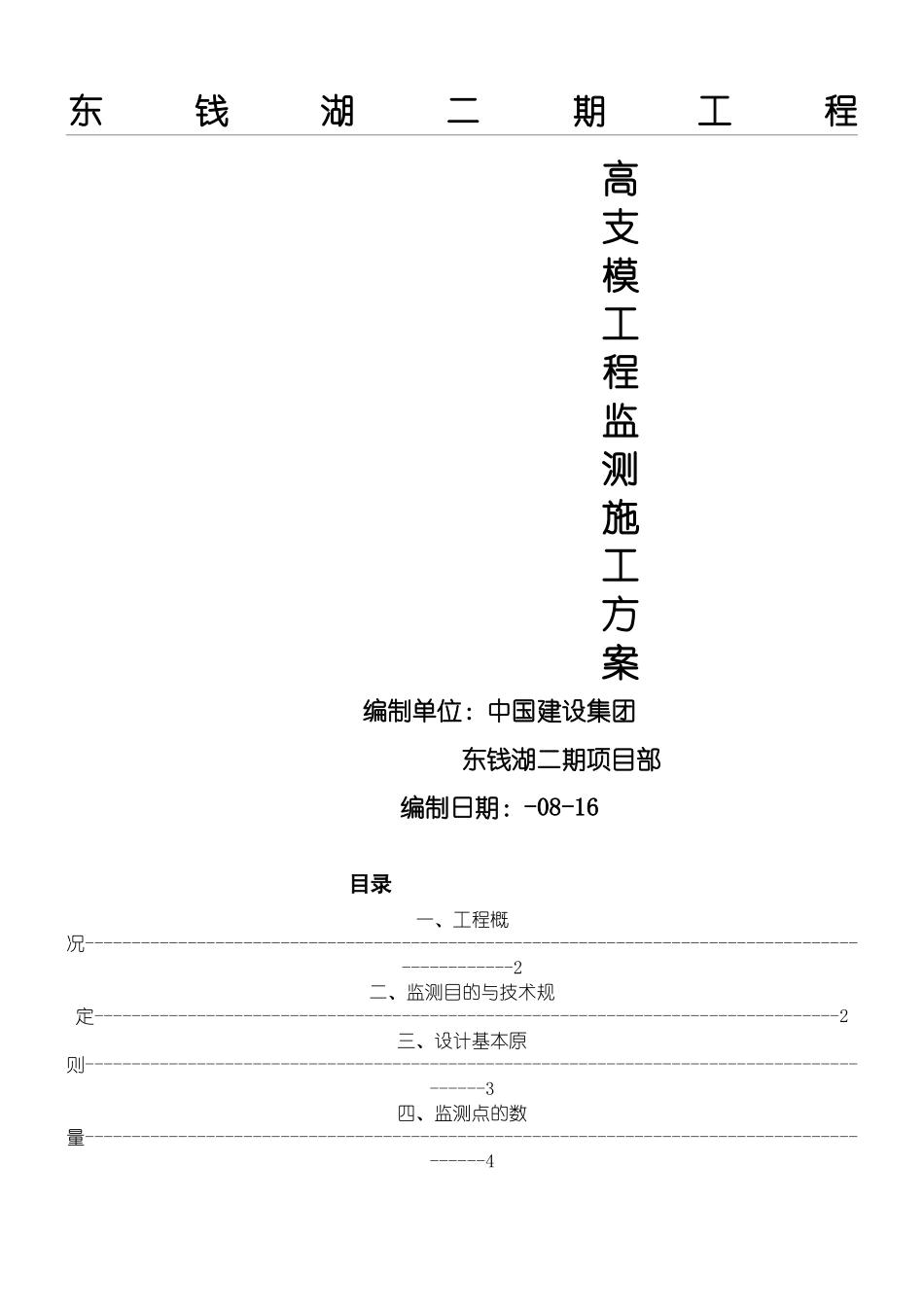

东钱湖二期工程高支模工程监测施工方案编制单位：中国建设集团东钱湖二期项目部编制日期：-08-16目录一、工程概况-----------------------------------------------------------------------------------------------2二、监测目的与技术规定--------------------------------------------------------------------------------2三、设计基本原则-----------------------------------------------------------------------------------------3四、监测点的数量-----------------------------------------------------------------------------------------4五、设计根据-----------------------------------------------------------------------------------------------4六、监测项目内容-----------------------------------------------------------------------------------------4七、监测办法与技术要点--------------------------------------------------------------------------------5八、监测频率与资料整顿提交--------------------------------------------------------------------------8一、工程概况建设单位：广州市永圣房地产开发有限公司施工单位：广东诺厦建设集团有限公司监理单位：广东顺业石油化工建设监理有限公司工程名称：广州市南沙金龙苑（紫茗花园）二期工程建设地点：广州南沙区南沙街东瓜宇村岗仔山地段设计单位：深圳市粤鹏建筑设计有限公司工程规模：总建筑面积26478㎡，基底占地面积6400㎡；地下三层层高3.5m，地下二层层高5.1m，地下一层层高4.2m。地上两栋各高15层，一层层高5.0m，二层以上为原则层层高3.0m电梯机房层高4.8m，建筑物檐高为47.6m；为高层建筑，重要构造形式为框架剪力墙构造。使用年限为50年，抗震设防烈度为7度，构造安全等级为Ⅱ级。综合商住楼房，耐火等级为Ⅱ类二级，地下室为Ⅲ类一级。本工程高支模支撑位置为：地下室二层层高5.1m，轴间梁板的模板支撑体系，支撑高度为框架梁4.4—4.6m、楼板支模高度为4.95—4.98m，地下一层层高4.2m，塔楼部位一层层高5.0m，支撑高度为框架梁4.3—4.5m、楼板支模高度为4.85—4.88m。详见构造施工图。二、监测目的与技术规定为理解高支模系统的变形状况，确保安全及指导施工的目的，在构造转换层施工过程中，须委托有观察资质的检测站对高支模支顶系统进行变形监测。监测对象以钢支撑立杆竖向位移为主，着重理解钢支撑立杆垂直方向的变形状况，也适宜选择观察受力较大的主龙骨的下沉量：本工程监测的目的重要有：1）通过将监测数据与预测值作比较，判断上一步施工工艺和施工参数与否符合或达成预期规定，同时实现对下一步的施工工艺和施工进度控制，从而切实实现信息化施工；2）通过监测及时发现支撑构造在施工过程中的环境变形发展趋势，及时反馈信息，达成有效控制施工对建(构)筑物影响的目的；3）通过监测及时调节支撑系统的受力均衡问题，使得整个支撑在浇筑过程能始终处在安全、可控的范畴内；4）将现场监测成果反馈设计单位，使设计能根据现场工况发展，进一步优化方案，达成优质安全、经济合理、施工快捷的目的；三、设计基本原则1）系统性原则所设计的监测项目有机结合，并形成有效四维空间，测试的数据互相能进行校核；运用、发挥系统功效对工程进行全方位、立体监测，确保所测数据的精确、及时；在施工工程中进行持续监测，确保数据的持续性；运用系统功效减少监测点布设，节省成本。2）可靠性原则设计中采用的监测手段是已基本成熟的办法；监测中使用的监测仪器、元件均通过计量标定且在使用期内；在设计中对布设的测点进行保护设计。3）与构造设计相结合原则对构造设计中使用的核心参数进行监测，达成进一步优化设计的目的；对构造设计中，在专家审查会上有争议的办法、原理所涉及的受力部位及受力内容进行监测，作为反演分析的根据；根据设计计算状况，拟定围护构造及支撑系统的报警值；根据业主、设计单位提出的具体规定进行针对性布点。4）核心部位优先、兼顾全方面的原则对支撑系统中相称敏感的区域加密测点数和项目，进行重点监测；除核心...
