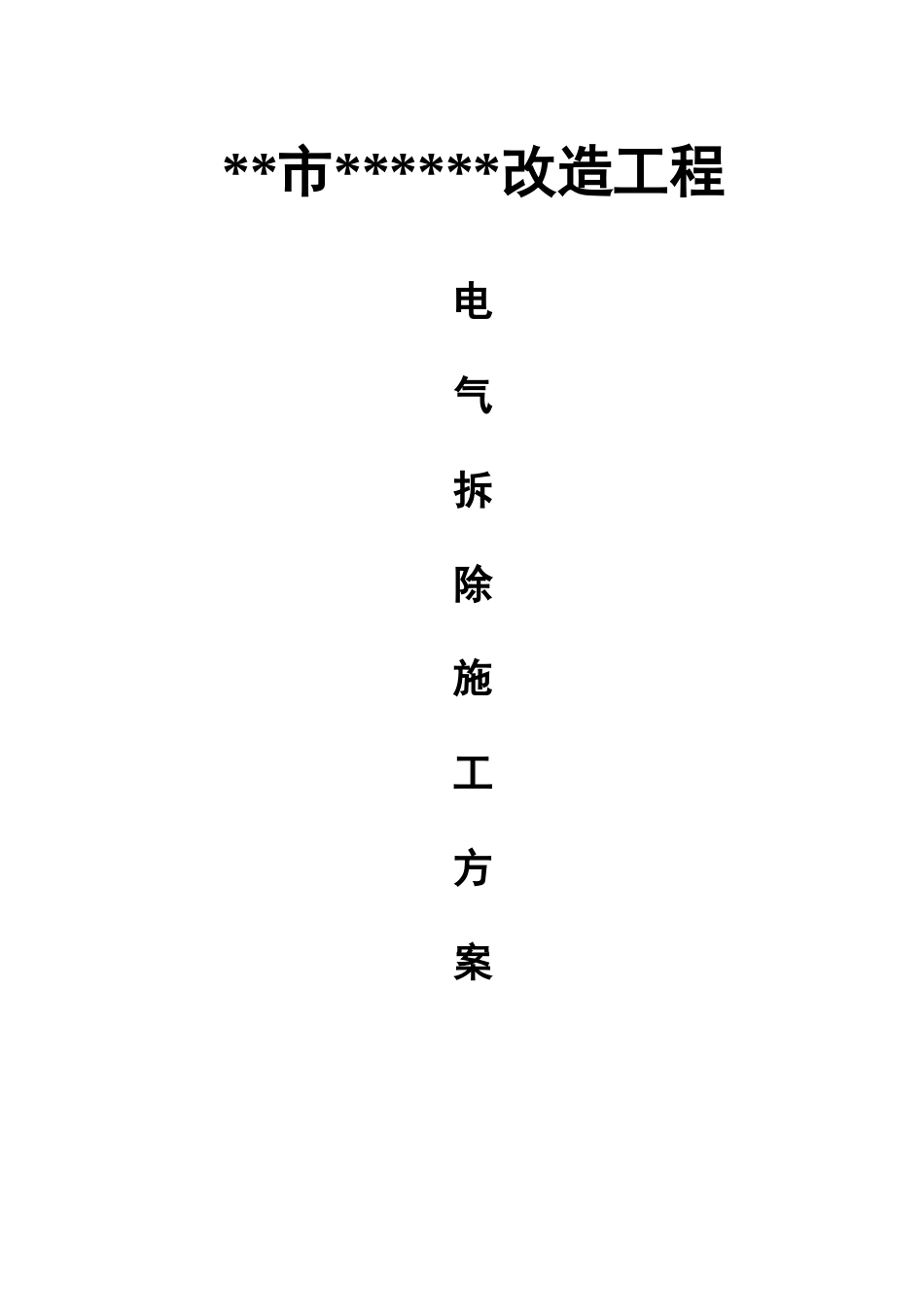

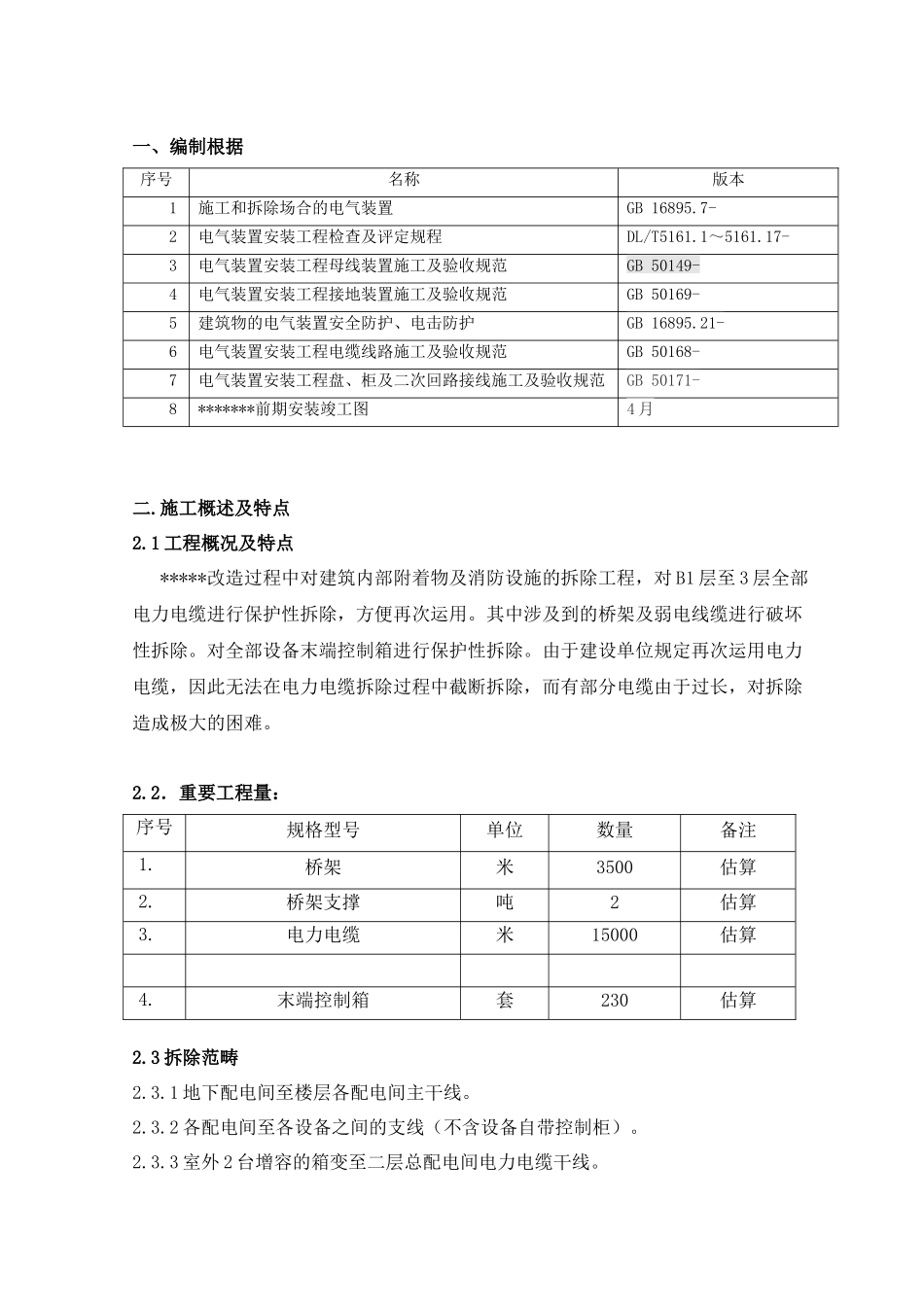

**市******改造工程电气拆除施工方案编制:审核:同意:浙江*********有限公司一、编制根据二.施工概述及特点2.1工程概况及特点*****改造过程中对建筑内部附着物及消防设施的拆除工程,对B1层至3层全部电力电缆进行保护性拆除,方便再次运用。其中涉及到的桥架及弱电线缆进行破坏性拆除。对全部设备末端控制箱进行保护性拆除。由于建设单位规定再次运用电力电缆,因此无法在电力电缆拆除过程中截断拆除,而有部分电缆由于过长,对拆除造成极大的困难。2.2.重要工程量:2.3拆除范畴2.3.1地下配电间至楼层各配电间主干线。2.3.2各配电间至各设备之间的支线(不含设备自带控制柜)。2.3.3室外2台增容的箱变至二层总配电间电力电缆干线。序号名称版本1施工和拆除场合的电气装置GB16895.7-2电气装置安装工程检查及评定规程DL/T5161.1~5161.17-3电气装置安装工程母线装置施工及验收规范GB50149-4电气装置安装工程接地装置施工及验收规范GB50169-5建筑物的电气装置安全防护、电击防护GB16895.21-6电气装置安装工程电缆线路施工及验收规范GB50168-7电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-8*******前期安装竣工图4月序号规格型号单位数量备注1.桥架米3500估算2.桥架支撑吨2估算3.电力电缆米15000估算4.末端控制箱套230估算2.3.4地下配电房及二层总配电房至各设备之间的电力电缆干线(不含设备自带控制柜)。2.3.3不含空调机房的主干、支线。三.施工资源准备3.1重要施工工具3.2重要施工人员序号工具名称单位数量1梅花扳手套52套筒扳手套53电工专用工具套104平板拖车架25乙炔、氧气焊套26电缆盘个若干7电缆托架套28帆布紧线器套69紧线器卡头套1410滑轮个211尼龙缆绳ø20米8012兆欧表(500v)台213电热风枪把214彩条布(4米宽)米10015电缆剪把416手持切割机把217手电把4四.施工办法4.1施工注意事项4.1.1施工前应进行线缆回路排查拟定,并进行施工技术交底,使员工明白如何进行拆卸,并理解现场存在的安全隐患和安全防护。4.1.2施工前对心海广场内部临时用电及办公区临时用电进行改造。使不影响在拆除过程中造成安全问题。4.1.3施工前应与业主方项目负责人确认设备已含有拆除条件(设备已断电并打开接地开关柜,悬挂接地线)。4.1.4施工前应检查标记与否完整,不完整则需要补充,施工过程中注意保存影像和图片资料。4.1.5全部电缆拆除必须用专用工具,严禁剪断。在拆除过程中发现无法完整拆除的电缆,需要向业主及监理单位报告。4.1.6全部拆卸过程应做好统计,由施工方、业主方和监理方签字确认。4.1.7全部拆除下的电缆落地必须垫彩条布,避免损坏电缆绝缘皮。对电缆进行外观检视,对电缆进行绝缘检测、剪头及热缩封包电缆头,避免电缆受潮。4.1.8拆除工作按楼层、系统拆除,严禁拆除后电缆原地摆放过夜。4.1.9对全部拆除下来的物品进行整顿、清点、丈量等,图文统计,并由施工方、业主方和监理方签字确认。4.1.10对完好的物品进行包装。包装规定:①对粗的电缆需要用电缆盘进行卷装,细的电缆能够卷盘后外包塑料薄膜。②对拆除的配电箱,业主需要再次运用的,进行塑料薄膜卷包,确保不受潮,每个包装必须附带装箱清单一份,包装的两侧需粘贴清单及箱号。对废除的配电箱直接装车运走。序号配备人员数量备注1班长1重要负责工作的安排及施工进度2安全员1重要负责拆迁工作的安全管理3技术员1重要负责施工工艺质量及技术4保管员1负责保管现场拆回的物资并登记5电工30负责具体的拆除工作4.1.11现场由业主指定适宜场地作为仓库(符合防尘、防潮、防雨水规定),对拆除并包装好的电气设备进行临时保管。4.1.12现场保管由专人负责,对所保管物资要分类放置,并做好登记。4.2电力电缆拆除4.2.1与业主方项目负责人确认断电时间。4.2.2断电,并打开接地开关柜,悬挂接地线,悬挂停电标牌。4.2.3验电,并对需要拆除端进行拆除,拉出电缆,制作标记,绝缘检测,剪头,热缩封头。4.2.4从三层至负一层自上而下拆除电力电缆。4.2.5水平桥架内的电缆拆除方式见示意图:用上图方式持续吊起电缆后,下方桥架用扳手拆除,逐段逐段施工。再运用滑轮吊起电缆轻放置地面彩条布上,便于下一步分...
